Консоли
  • Заложена в проект: 1062 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Световые консоли

Консоли, по сути, представляют собой часть закладного элемента. Поэтому их задача заключается в том, чтобы зафиксировать фланцевую опору и передать нагрузку от нее фундаменту. Кроме того, они позволяют решить еще одну важную задачу – сместить ось опоры относительно оси фундамента.

Смещение опоры необходимо в том случае, если по каким-либо причинам нет возможности выполнить фундамент под опорой, к примеру, если под ней проходят коммуникации. Конструкция консоли представляет собой трубу с двумя фланцами на концах, направленными противоположные стороны. Один фланец крепится к закладной, а второй – к самой опоре.

Консоли изготавливаются из прямошовных сварных труб и листовой стали. Применение исключительно высоких марок стали обеспечивает консоли хорошим запасом прочности. Для защиты от негативных воздействий окружающей среды применяется грунт ГФ-021, который наносится в два слоя. Но покупатель по желанию может заказать и другой тип обработки. Это может быть:

·      Горячее цинкование.

·      Битумная мастика.

·      Горячее цинкование с другим дополнительным покрытием.

Консоли различаются габаритами, размерами фланца, количеством монтажных отверстий и прочими параметрами. Поэтому подбираются индивидуально под тип опоры.

Монтаж консолей

При монтаже консоли на этапе планирования и выполнения работ важно учитывать следующие технические особенности: количество и размеры диаметра отверстий соединительных элементов (болтов) и их межцентровые расстояния, должны иметь аналогичные значения: консоль-фланец.


Конструкция

Конструкция консоли представляет собой трубообразное изделие с прикрепленными к ней фланцевыми элементами. Габаритные параметры консоли (диаметр и толщина стенки трубы, размеры фланца) зависят от типа устанавливаемой опоры.

Материал изготовления

  • Трубы стальные электросварные прямошовные ГОСТ 10704-91
  • Прокат листовой горячекатанный ГОСТ 19903-74

Тип антикоррозионного покрытия

Условия окружающей среды, в которой функционируют железобетонные конструкции, определяют степень защиты стальных деталей и соединительных элементов. В соответствие с действующими нормами, оптимальной степенью защиты обладают изделия, покрытые в промышленных условиях 2 слоями грунта марки ГФ-021. По требованию заказчика возможно дополнительное нанесение на изделия битумной мастики или покрытие методом горячего цинкования в соответствие с ГОСТ 9.307-89.

Список моделей

Консоли для ОГКСф

Обозначение фундаментного блока L D Масса Фланец фундаментного блока Рекомендуемый тип опоры
ØА Sфл Мц n dотв
м мм кг мм мм мм шт мм
К -0,219-1,4 (фл.440x16-Мц340-8х28) 1,40 219 113 440 16 340 8 28 ОГКСф-400 -8,0
ОГКСф-400 -9,0
К -0,219-1,7 (фл.440x16-Мц340-8х28) 1,70 219 123 440 16 340 8 28 ОГКСф-400 -8,0
ОГКСф-400 -9,0
К -0,219-2,0 (фл.440x16-Мц340-8х28) 2,00 219 133 440 16 340 8 28 ОГКСф-400 -8,0
ОГКСф-400 -9,0
К -0,219-1,4 (фл.440x16-Мц340-8х28) 1,40 219 124 440 16 340 8 28 ОГКСф-400 -10,0
К -0,219-1,7 (фл.440x16-Мц340-8х28) 1,70 219 136 440 16 340 8 28 ОГКСф-400 -10,0
К -0,219-2,0 (фл.440x16-Мц340-8х28) 2,00 219 147 440 16 340 8 28 ОГКСф-400 -10,0
К -0,273-1,4 (фл.520x20-Мц420-8х34) 1,40 273 170 520 20 420 8 34 ОГКСф-700
К -0,273-1,7 (фл.520x20-Мц420-8х34) 1,70 273 185 520 20 420 8 34 ОГКСф-700
К -0,273-2,0 (фл.520x20-Мц420-8х34) 2,00 273 199 520 20 420 8 34 ОГКСф-700
К -0,325-1,4 (фл.540x25-Мц420-8х40) 1,40 325 208 540 25 420 8 40 ОГКСф-1000
ОГКСф-1300-8,0
К -0,325-1,7 (фл.540x25-Мц420-8х40) 1,70 325 225 540 25 420 8 40 ОГКСф-1000
ОГКСф-1300-8,0
К -0,325-2,0 (фл.540x25-Мц420-8х40) 2,00 325 243 540 25 420 8 40 ОГКСф-1000
ОГКСф-1300-8,0
К -0,325-1,4 (фл.540x25-Мц420-10х40) 1,40 325 228 540 25 420 10 40  ОГКСф-1300-9,0
К -0,325-1,7 (фл.540x25-Мц420-10х40) 1,70 325 248 540 25 420 10 40  ОГКСф-1300-9,0
К -0,325-2,0 (фл.540x25-Мц420-10х40) 2,00 325 268 540 25 420 10 40  ОГКСф-1300-9,0
К -0,325-1,4 (фл.570x25-Мц450-10х40) 1,4 325 257 570 25 450 10 40  ОГКСф-1300-10,0
К -0,325-1,7 (фл.570x25-Мц450-10х40) 1,7 325 279 570 25 450 10 40  ОГКСф-1300-10,0
К -0,325-2,0 (фл.570x25-Мц450-10х40) 2 325 301 570 25 450 10 40  ОГКСф-1300-10,0

Консоли для Осф


Обозначение фундаментного блока L D Масса Фланец фундаментного блока Рекомендуемый  тип опоры
ØА Sфл Мц n dотв
м мм кг мм мм мм шт мм
К-0,219-1,4(фл. 425х16-Мц350-8х28) 1,40 219 133 425 16 350 8 28 ОСф-300 ОСф-400
К-0,219-1,7(фл. 425х16-Мц350-8х28) 1,70 219 147 425 16 350 8 28 ОСф-300 ОСф-400
К-0,219-2,0(фл. 425х16-Мц350-8х28) 2,00 219 159 425 16 350 8 28 ОСф-300 ОСф-400
К-0,273-1,4(фл. 450х16-Мц370-12х28) 1,40 273 181 450 16 370 12 28 ОСф-700
К-0,273-1,7(фл. 450х16-Мц370-12х28) 1,70 273 198 450 16 370 12 28 ОСф-700
К-0,273-2,0(фл. 450х16-Мц370-12х28) 2,00 273 214 450 16 370 12 28 ОСф-700
К-0,325-1,4(фл. 550х20-Мц450-10х34) 1,40 325 228 550 20 450 10 34 ОСф-1000
К-0,325-1,7(фл. 550х20-Мц450-10х34) 1,70 325 248 550 20 450 10 34 ОСф-1000
К-0,325-2,0(фл. 550х20-Мц450-10х34) 2,00 325 268 550 20 450 10 34 ОСф-1000
К-0,377-1,4(фл. 570х25-Мц480-10х40) 1,40 377 300 570 25 480 10 40 ОСф-1300
К-0,377-1,7(фл. 570х25-Мц480-10х40) 1,70 377 322 570 25 480 10 40 ОСф-1300
К-0,377-2,0(фл. 570х25-Мц480-10х40) 2,00 377 344 570 25 480 10 40 ОСф-1300

Расшифровка условных обозначений

К - консоль
L - длина консоли
D - диаметр трубы фундаментного блока, мм
Ø А - диаметр фланца фундаментного блока, мм
Sфл - толщина фланца фундаментного блока, мм
Мц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежных отверстий на фланце, шт
dотв - диаметр крепежного отверстия, мм

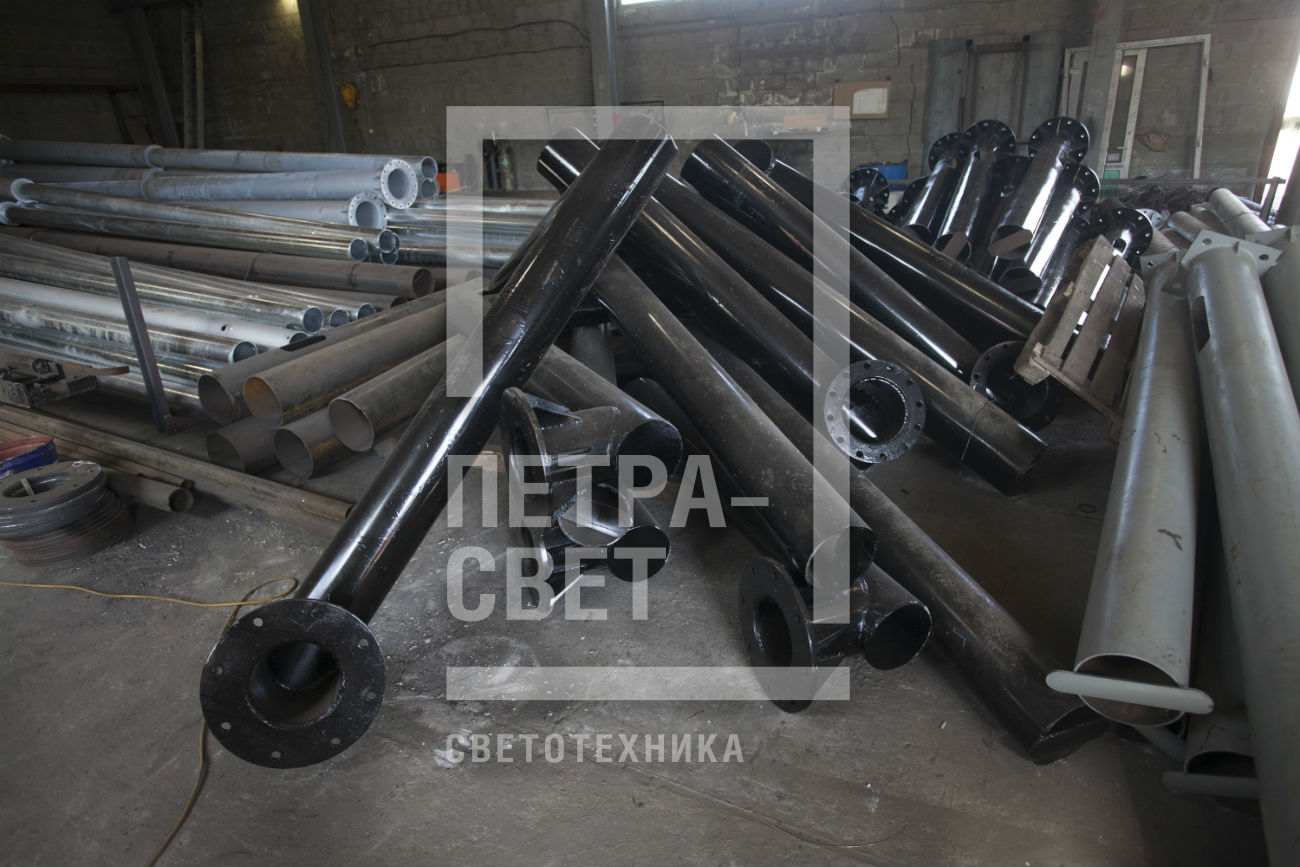

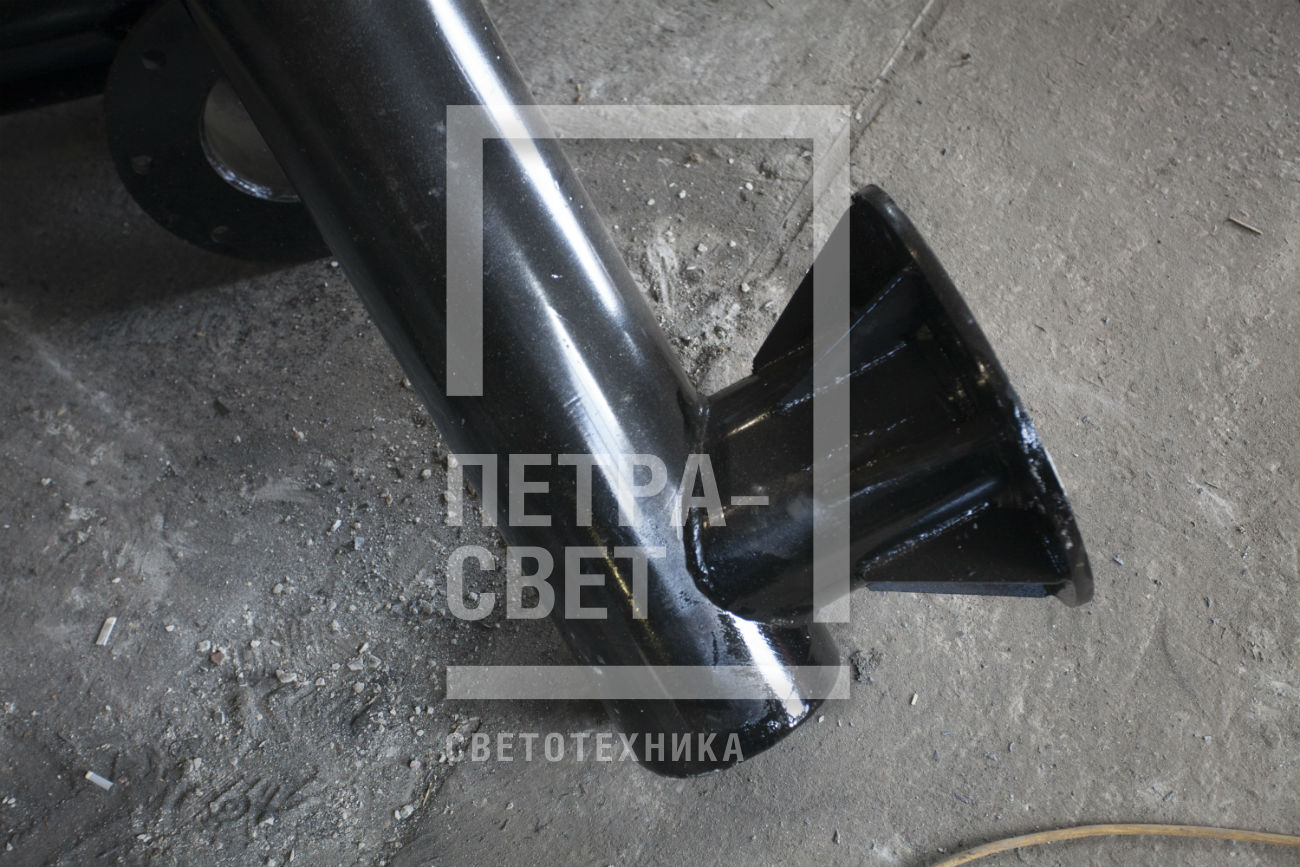

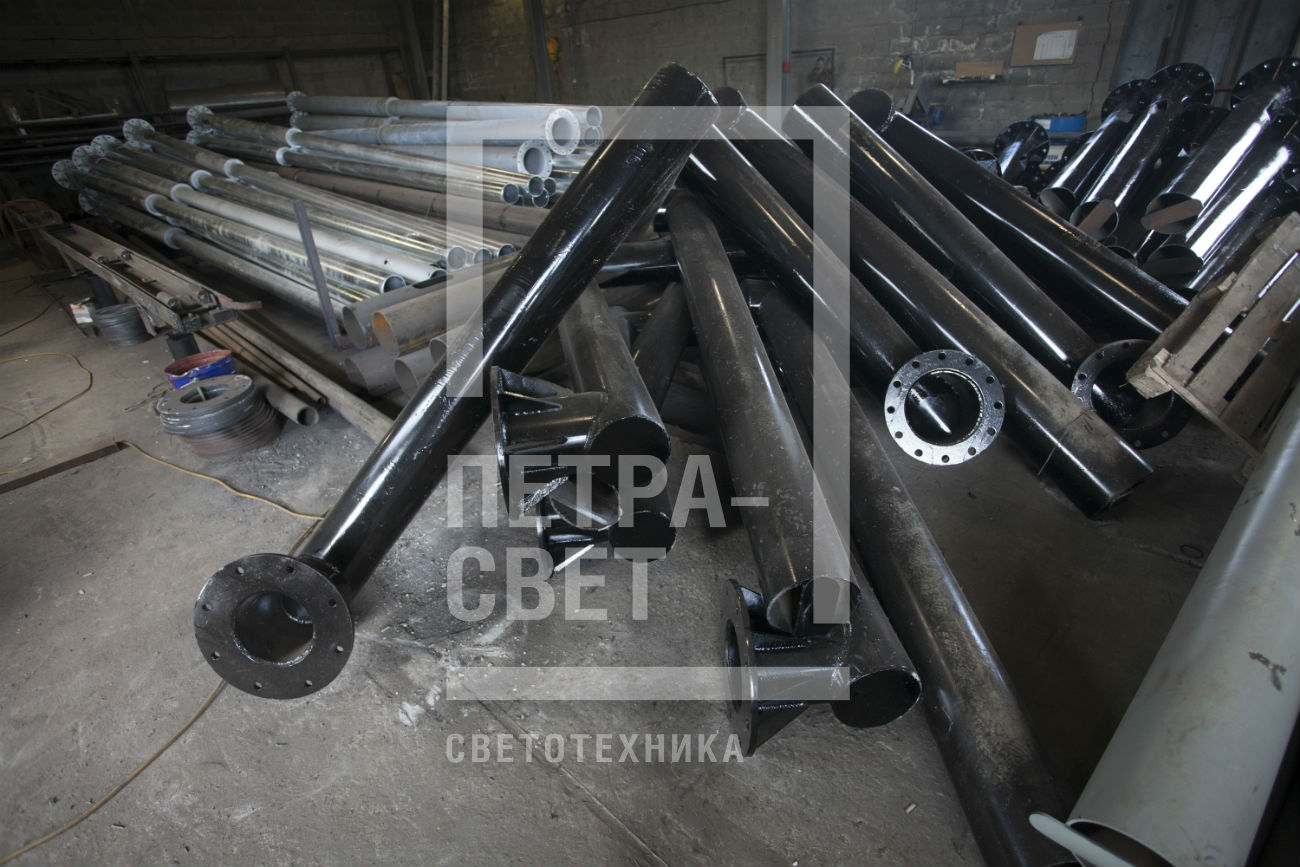

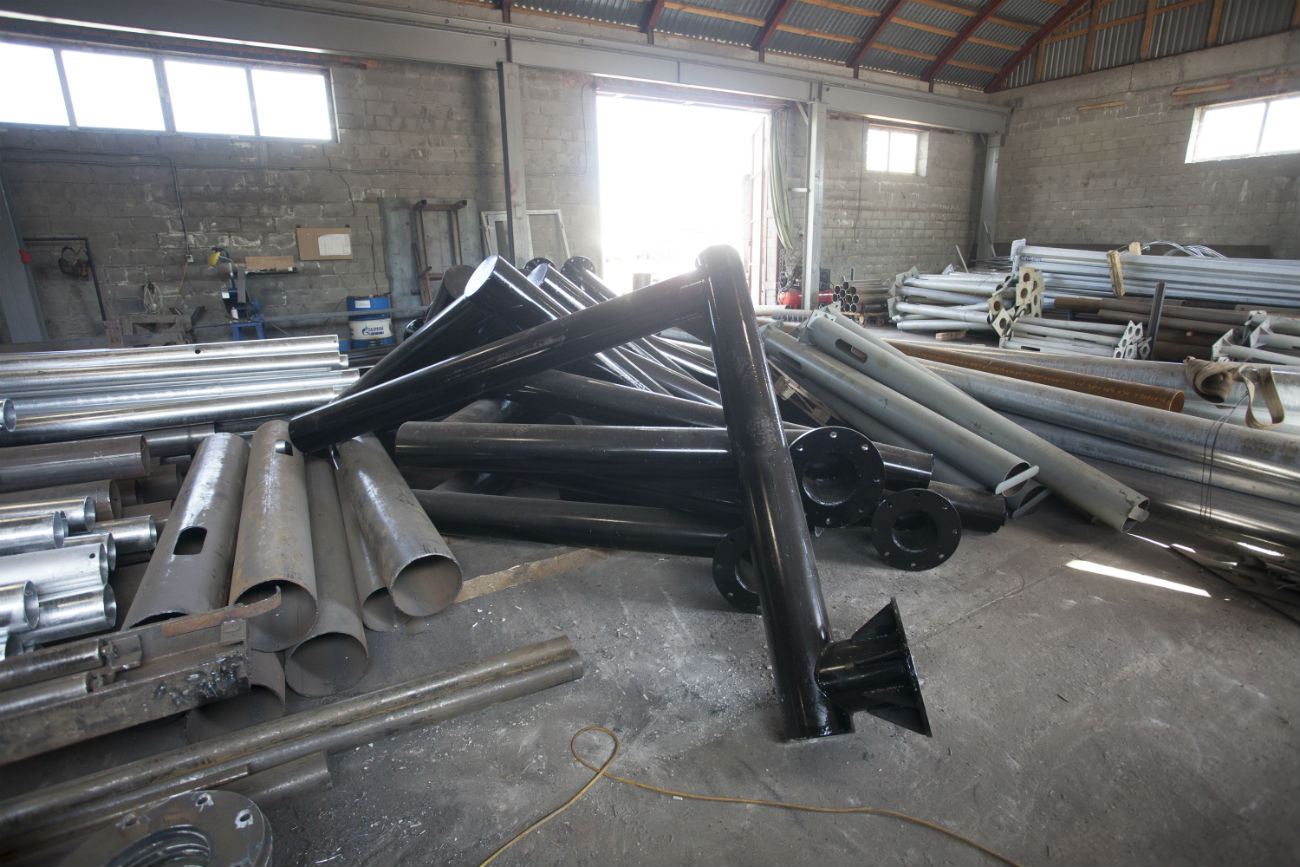

Галерея
