ОКС. Опора круглая силовая
  • Заложена в проект: 1774 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Силовые круглые опоры могут использоваться для обустройства наружного освещения городских улиц, автомагистралей, мостов и любых других объектов. Кроме того, высокая прочность ОКС позволяет применять их для прокладки линий электропередач (низковольтных) или воздушных кабельных сетей наружного освещения. Кроме того, они подходят для установки рекламных и информационных конструкций.

Опоры изготавливаются из качественной листовой стали, поэтому имеют продольный шов, образованный электросваркой. Отличительной особенностью ОКС является долговечность благодаря обработке поверхности горячим цинкованием. Слой цинка сохраняет антикоррозионные свойства на протяжении 25-30 лет. Гарантия же от производителя составляет, как минимум, 15 лет.

Монтаж приборов освещения на опору осуществляется при помощи специальных кронштейнов либо оголовка. Сама опора монтируется фланцевым способом к закладному фундаменту при помощи болтов. В результате упрощается не только монтаж и демонтаж, но и транспортировка. Кроме того, появляется возможность устанавливать опору за пределами фундамента при помощи консолей.

Высота ОКС, в зависимости от модификации, составляет от 9 до 13 метров. По индивидуальному заказу изделие может быть выполнено с любыми типоразмерами и без фланца.

Назначение

Опоры ОКС предназначены для: установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП); устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Устройство

Опоры изготавливаются из трубного проката, имеют в поперечном сечении круг, могут нести нагрузку от 300 до 2700 кг. Защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер.

Гарантия на коррозийную стойкость — не менее 15 лет.

Кронштейн (одно-, двух-, трех- и четырех- рожковый) крепится восемью винтами. Это обеспечивает его надежную фиксацию при воздействии ветровых и вибрационных нагрузок. Весь крепеж оцинкованный или выполняется из нержавеющей стали. Покрытие: горячее цинкование.

Преимущества

  • Эстетичный внешний вид.
  • Длительный срок эксплуатации.
  • Возможность изготовления опор по индивидуальным параметрам в зависимости от нагрузки на опору и климатических условий.

Фундамент

Фундамент состоит из закладного металлического фундамента: ФМ (фундамент металлический стр. 126–127) и бетона.

Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции опоры.

Заказ ОКС

Данные необходимые для заказа:

  • Высота опоры.
  • Ветровой район установки опоры.
  • Тип и количество приборов освещения.

Список моделей

Наименование Вес
Высота
Верхний
диаметр
Нижний
диаметр
Подземная
часть
Межцентровое расстояние
отверстий
ОКС m,кг H, м d, мм D, мм L, мм B, мм
ОКС-0,3-9,0 337/316 9 159 219 2 293
ОКС-0,4-9,0 458/438 9 159 219 2 293
ОКС-0,7-9,0 554/523 9 219 273 2 363
ОКС-0,8-9,0 554/523 9 219 273 2 363
ОКС-1,5-9,0 821/758 9 273 325 2 450
ОКС-0,4-11,0 636/606 11 219 273 3 363
ОКС-0,6-11,0 696/669 11 219 273 3 363
ОКС-1,0-11,0 972/948 11 273 325 3 450
ОКС-1,8-11,0 1375/1318 11 325 426 3 552
ОКС-1,1-13,0 1420/1364 13 325 426 3 552
ОКС-1,5-13,0 1520/1472 13 325 426 3 552

Габаритные размеры


Галерея

ОКС-0,4-9,0 парк Горького г.Москва 1/6 ОКС-0,4-9,0 парк Горького г.Москва
ОКС-0,4-9,0 с четырех-рожковым кронштейном, Волоколамское шоссе г.Москва 2/6 ОКС-0,4-9,0 с четырех-рожковым кронштейном, Волоколамское шоссе г.Москва
ОКС-0,3-9,0 м-н Павшинская Пойма г.Москва 3/6 ОКС-0,3-9,0 м-н Павшинская Пойма г.Москва
Опора ОКС-0,7-9,0 способна нести изгибающую нагрузку до 700кг 4/6 Опора ОКС-0,7-9,0 способна нести изгибающую нагрузку до 700кг
Силовая опора ОКС-0,4-9,0 выдерживает нагрузки до 400кг 5/6 Силовая опора ОКС-0,4-9,0 выдерживает нагрузки до 400кг

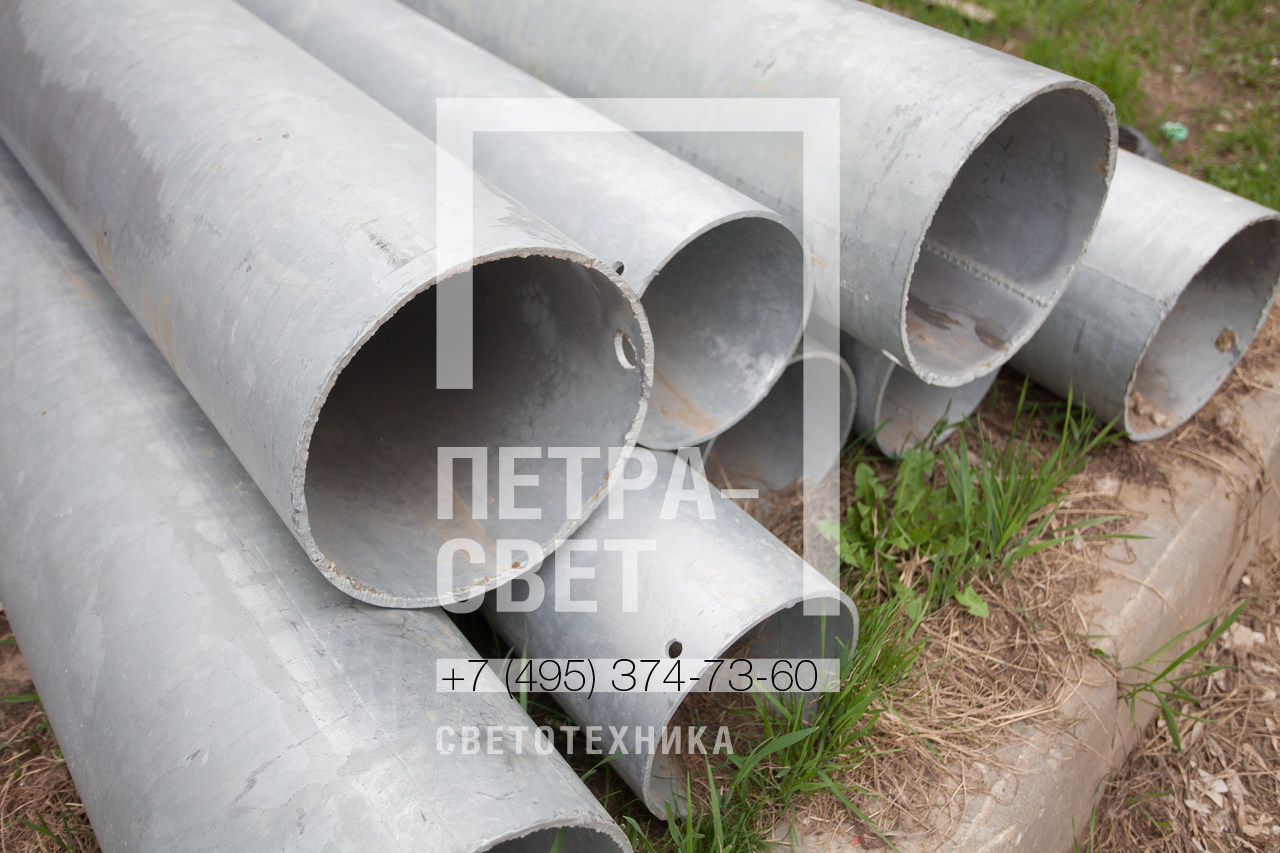

Для улучшения эксплуатационных характеристик и продления срока службы опоры ОКС обрабатываются горячим цинком. 6/6 Для улучшения эксплуатационных характеристик и продления срока службы опоры ОКС обрабатываются горячим цинком.
