Цена: Пo зaпpocу
|
|
|||

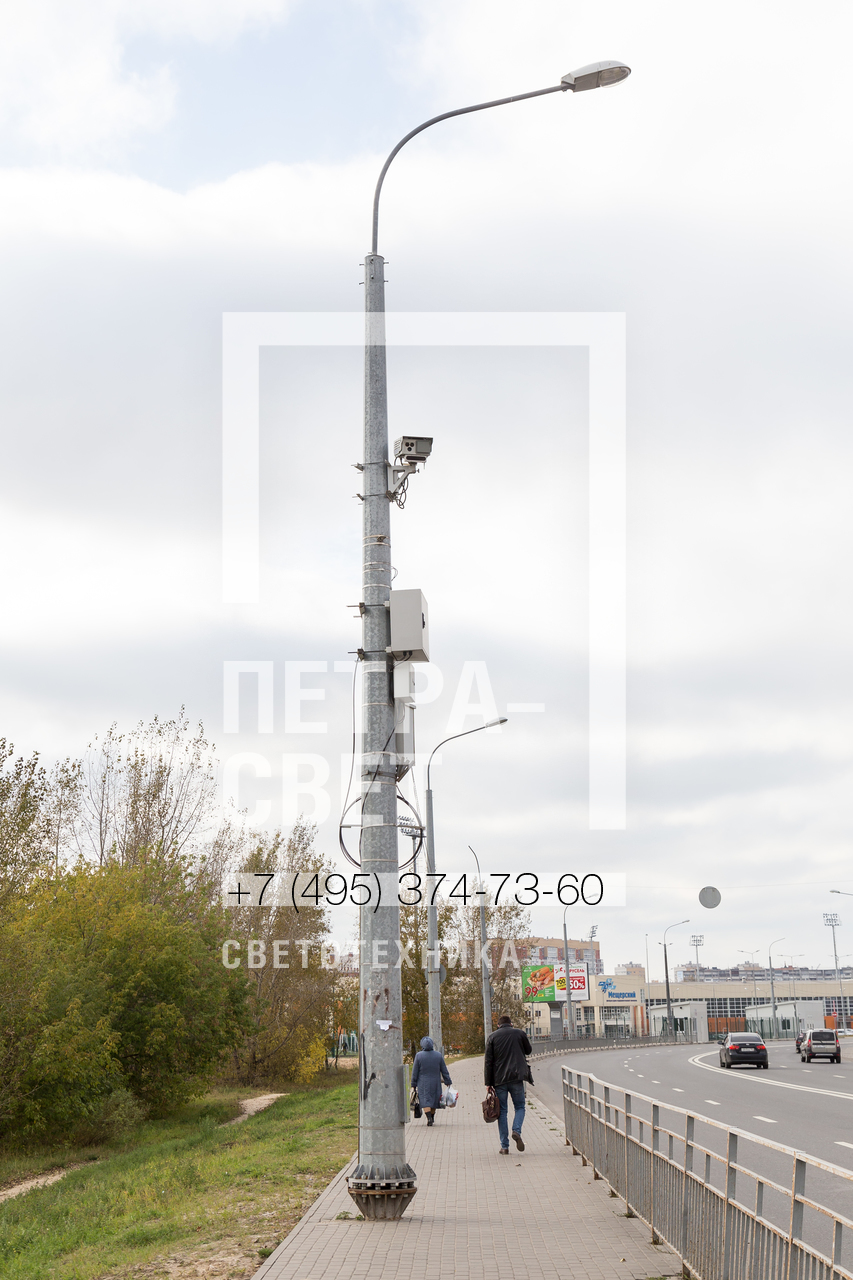

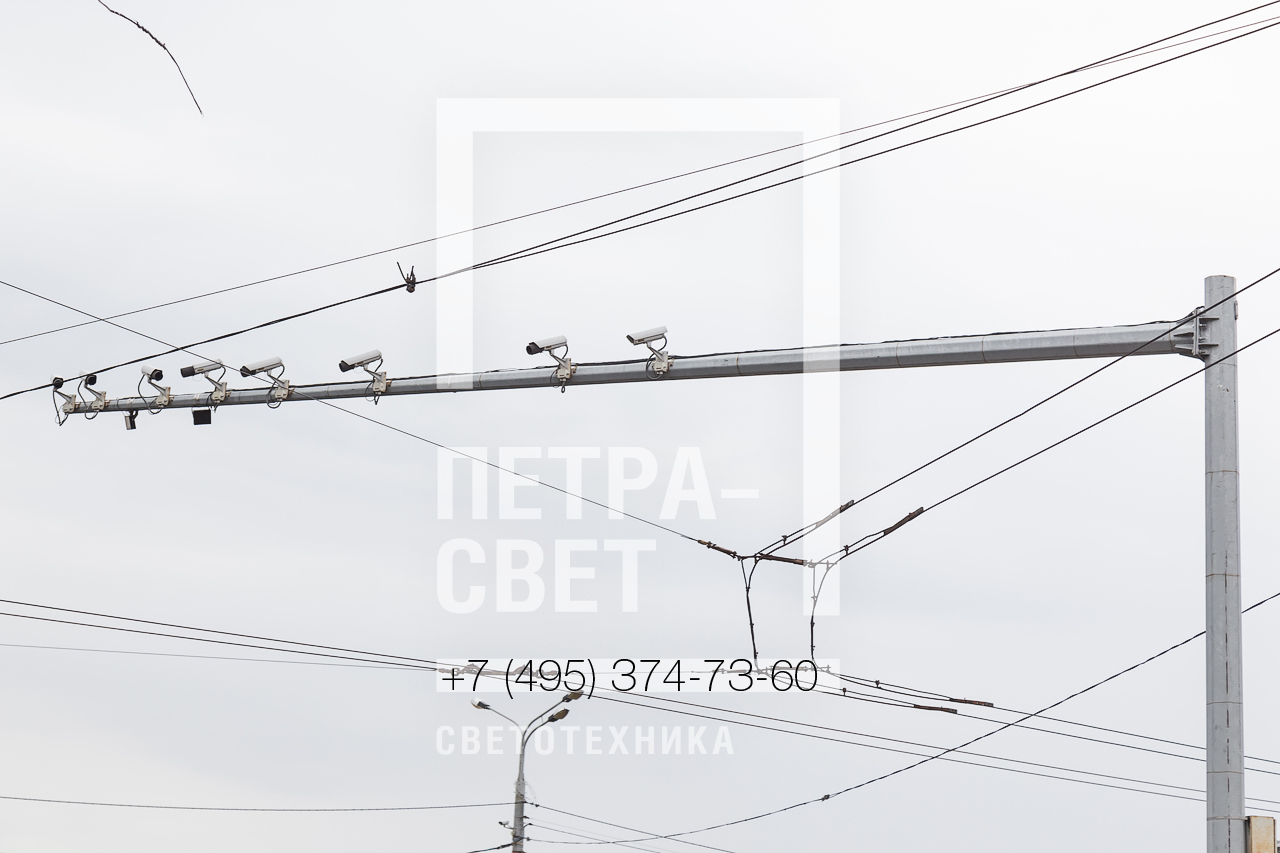

Фланцевая граненая опора контактной сети предназначена, в первую очередь, для прокладки сетей питания электротранспорта. Однако область ее применения значительно обширней. Они могут применяться для установки рекламных конструкций или уличного обеспечения абсолютно любых объектов.
Особенностью изделия является граненая поверхность, в результате которой опора обладает большей прочностью, чем модели с круглой поверхностью. Для изготовления опоры применяется листовая высококачественная сталь, которую поставляют лучшие отечественные производители. Ее толщина составляет 4-8 миллиметров.
Толщина и другие параметры стали подбираются с учетом будущих условий эксплуатации изделия – нагрузки и запаса прочности, климатических особенностей региона и т.д. Особое внимание уделяется защите от коррозии, поэтому поверхность подвергается горячему цинкованию. Такой способ защиты предотвращает образование ржавчины на протяжении не менее 25 лет. Дополнительная защита может быть выполнена лакокрасочным материалом. Его нанесение при заказе обговаривается отдельно.
Опора ТФГ содержит фланец, который упрощает и ускоряет процесс ее установки. Кроме того, благодаря фланцу можно демонтировать опору для замены или повторного ее использования.
Высота опоры составляет 9 или 10 метров. В зависимости от модификации могут различаться другие некоторые параметры, что позволяет подобрать оптимальную модель для каждого отдельного случая.
Название | Цена | Обозначение опоры | Наименование
закладного элемента фундамента | Обозначение
установочного места кронштейна | P, кг | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | Масса*, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ТФГ-700-9 | 107400 | ТФГ-700-9,0-01**-ц | ЗФ-24/12/Д460-2,5-б | Ф9, Ф10, Ф15 | 700 | 9000 | 2500 | 380 | 150 | М24 | 560 | 460 | 405 |
ТФГ-700-10 | 133600 | ТФГ-700-10,0-01**-ц | ЗФ-24/12/Д500-2,5-б | Ф9, Ф10, Ф15 | 700 | 10000 | 2500 | 420 | 150 | М24 | 600 | 500 | 504 |
ТФГ-1000-9 | 126500 | ТФГ-1000-9,0-01**-ц | ЗФ-30/12/Д510-3,0-б | Ф14, Ф19 | 1000 | 9000 | 3000 | 410 | 200 | М30 | 620 | 510 | 477 |
ТФГ-1000-10 | 148400 | ТФГ-1000-10,0-01**-ц | ЗФ-30/12/Д550-3,0-б | Ф14, Ф19 | 1000 | 10000 | 3000 | 450 | 200 | М30 | 660 | 550 | 560 |
ТФГ-1500-9 | 170200 | ТФГ-1500-9,0-01**-ц | ЗФ-36/12/Д520-3,0-б | Ф11, Ф18 | 1500 | 9000 | 3000 | 415 | 220 | М36 | 640 | 520 | 642 |
ТФГ-1500-10 | 202500 | ТФГ-1500-10,0-01**-ц | ЗФ-36/12/Д560-3,0-б | Ф11, Ф18 | 1500 | 10000 | 3000 | 465 | 220 | М36 | 680 | 560 | 764 |
ТФГ-1800-9 | 186300 | ТФГ-1800-9,0-01**-ц | ЗФ-36/12/Д560-3,0-б | Ф11, Ф17, Ф18 | 1800 | 9000 | 3000 | 440 | 250 | М36 | 690 | 560 | 703 |
ТФГ-1800-10 | 217100 | ТФГ-1800-10,0-01**-ц | ЗФ-36/12/Д600-3,0-б | Ф11, Ф17, Ф18 | 1800 | 10000 | 3000 | 485 | 250 | М36 | 730 | 600 | 819 |
ТФГ-2000-9 | 198700 | ТФГ-2000-9,0-01**-ц
| ЗФ-36/12/Д600-3,0-б
| Ф12, Ф17
| 2000
| 9000
| 3000
| 490
| 250
| M36
| 730
| 600
| 749,5
|
ТФГ-2000-10 | 227200 | ТФГ-2000-10,0-01**-ц
| ЗФ-36/12/Д620-3,5-б
| Ф12, Ф17
| 2000
| 10000
| 3500
| 520
| 250
| M36
| 750
| 620
| 857
|
ТФГ-2500-9 | 206700 | ТФГ-2500-9,0-01**-ц | ЗФ-36/12/Д620-3,5-б | Ф11, Ф17, Ф18 | 2500 | 9000 | 3500 | 505 | 250 | 8М36 | 750 | 620 | 780 |
ТФГ-2500-10 | 250500 | ТФГ-2500-10,0-01**-ц | ЗФ-36/12/Д670-3,5-б | Ф11, Ф17, Ф18 | 2500 | 10000 | 3500 | 555 | 250 | М36 | 800 | 670 | 945 |
ТФГ-3000-9 | 219200 | ТФГ-3000-9,0-01**-ц | ЗФ-36/12/Д670-3,5-б | Ф11, Ф17, Ф18 | 3000 | 9000 | 3500 | 550 | 250 | М36 | 800 | 670 | 827 |
ТФГ-3000-10 | 259200 | ТФГ-3000-10,0-01**-ц | ЗФ-36/12/Д730-3,5-б | Ф11, Ф17, Ф18 | 3000 | 10000 | 3500 | 600 | 250 | М36 | 860 | 730 | 978 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
Установка опор
Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации и параметров грунта.
Установка оборудования
На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.
