ОГКК, ОТК. Опоры квартальные граненые и трубчатые стальные фланцевые
Цена:
от 18800 - 31400 руб.
Базовая цена для вас может быть дешевле, позвоните в отдел продаж
Заказать
Преимущества:
Официальный дистрибьютор
Склады в городах:
Mocквe, Caнкт-Пeтepбуpгe, Hижнeм Hoвгopoдe, Eкaтepинбуpгe, Pocтoвe-нa-Дoну, Чeлябинcкe и Hoвocибиpcкe
Доставка 1-2 дня
Пpи нaличии зaкaзaннoгo oбopудoвaния нa цeнтpaльнoм cклaдe cpoк eгo дocтaвки cocтaвляeт 1–2 дня. Пpи oтcутcтвии тoвapa нa цeнтpaльнoм cклaдe дocтaвкa из-зa пpeдeлoв cтpaны мoжeт зaнять дo 60 днeй

Технические характеристики:

Тип опоры Несиловая
Тип установки Фланцевая
Форма опоры Граненая
Подвод кабеля Низ
Вес 59-98.7

Описание

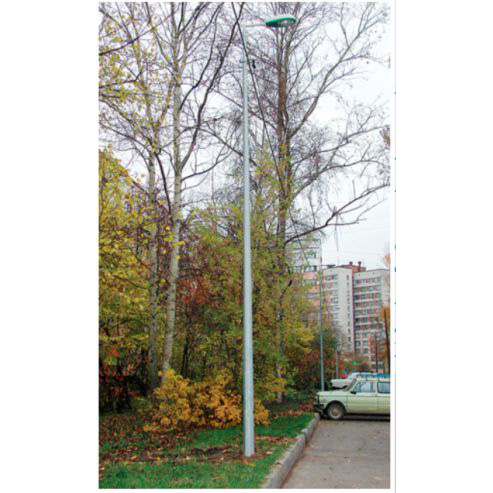

Квартальные опоры предназначены для освещения пешеходных зон – жилых кварталов, аллей, бульваров, скверов и т.д. Они представляют собой полые конструкции, изготавливаемые из листовой стали путем изгибания и сварки. Благодаря этому обладают небольшим весом и достаточно высокой прочностью.

Квартальные опоры существуют двух типов:

1.    ОГКК – граненые конические. Отличаются повышенной устойчивостью к ветровой нагрузке.

2.    ОТК – представляют собой простую трубчатую конструкцию.

На этих опорах можно закрепить любые типы уличных светильников:

·      Венчающие.

·      Консольные.

·      Торшерные и пр.

Для монтажа светильников применяются кронштейны и оголовники. Крепежные элементы подбираются с учетом типа приборов освещения, которые планируется использовать.

Монтаж обоих опор осуществляется фланцевым способом. Такой метод имеет ряд достоинств, среди которых возможность вынести опору за пределы фундаментного блока, если, к примеру, под опорой проходят коммуникации. Кроме того, фланцевое соединение позволяет демонтировать опору без повреждения закладной и самой опоры.

Еще одно достоинство ОГКК и ОТК – это высокая долговечность благодаря обработке поверхности методом горячего цинкования. Производитель дает гарантию в 15 лет, но данная антикоррозионная защита, как показывает практика, эффективна на протяжении 25-30 лет.


Список моделей

Наименование Применение Вес
(m, кг)
Диаметры сечений опоры
(DhxDb, мм)
Размеры фланца
(А, В, d, мм)
Момент эксплуатационный
(mmax, Tm)
Рекомендуемый тип ЗДФ
ОГККЗ – 7,5 Квартальная 59,0 136x64 300x200x25 1,114 ФМ – 0,133
ОТКрКЗ – 7,2 (133) Квартальная 98,7 133x108 300x300x25 1,246 ФМ – 0,133
ОТКрКЗ – 7,2 (108) Квартальная 77,4 108x89 250x250x24 0,781 ФМ – 0,108
ОТКвКЗ – 7,5 Квартальная 97,0 100x100 300x200x24 0,819 ФМ – 0,108

ОГКК П-Н


П — тип подводки:
З — подземная,
В — воздушная
Н — высота надземной части — 7,5 м

ОТ Кт П-Н


Кт — тип трубы:
Кр — круглая
Кв — квадратная

Габаритные размеры
