ВГН. Молниеотвод на базе высокомачтовых опор освещения
  • Заложена в проект: 495 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Устройство

Молниеотводы ВГН представляют собой стальные граненые мачты, на вершине которых размещено осветительное оборудование и молниеприемники.

Молниеприемник непосредственно воспринимающий на себя удар молнии — это стальной стержень, защищенный от коррозии.

Молниеотводы изготавливаются двух различных типов ВГМ и ВГН. Высота от 20 до 70.

Опоры изготавливаются из листовой стали методом гибки с одним или двумя продольными сварными швами, защищены от коррозии методом горячего цинкования (ГОСТ 9.307.-89).

Гарантия на коррозийную стойкость — не менее 15 лет.

Преимущества

Комплектация и геометрические параметры могут разрабатываться индивидуально по желанию заказчика.

Фундамент

Фундамент состоит из закладного металлического элемента: монтажного комплекта и бетона.

Тип и размер фундамента определяется расчетом в зависимости от конструкции опоры, типов и количества приборов освещения, характеристик грунта и ветрового района установки.

Список моделей

Основные параметры молниеотвода ВГН

Название Обозначение
ВГН
Верхний
диаметр
d, мм
Нижний
диаметр
D, мм
Наружный
диаметр

фланца A, мм
Количество
прожекторов,
шт.
Вес
m, кг
Высота
H, м
ВГН-16 ВГН-16(6)-М10 150 520 730 6 1440 16/26
ВГН-20 ВГН-20(10)-М10 270 550 800 10 2440  20/30
ВГН-25 ВГН-25(10)-М10 300 600 800 10 3100  25/35
ВГН-30 ВГН-30(10)-М10 270 770 1000 10 3653  30/40
ВГН-35 ВГН-35(10)-М10 270 820 1100 10 4245  35/45
ВГН-40 ВГН-40(10)-М10 270 820 1100 10 5490 40/50
ВГН-45 ВГН-45(10)-М10 350 1000 1250 10 7430  45/55
ВГН-50 ВГН-50(10)-М10 250 1150 1450 10 8490  50/60

Габаритные размеры


Галерея

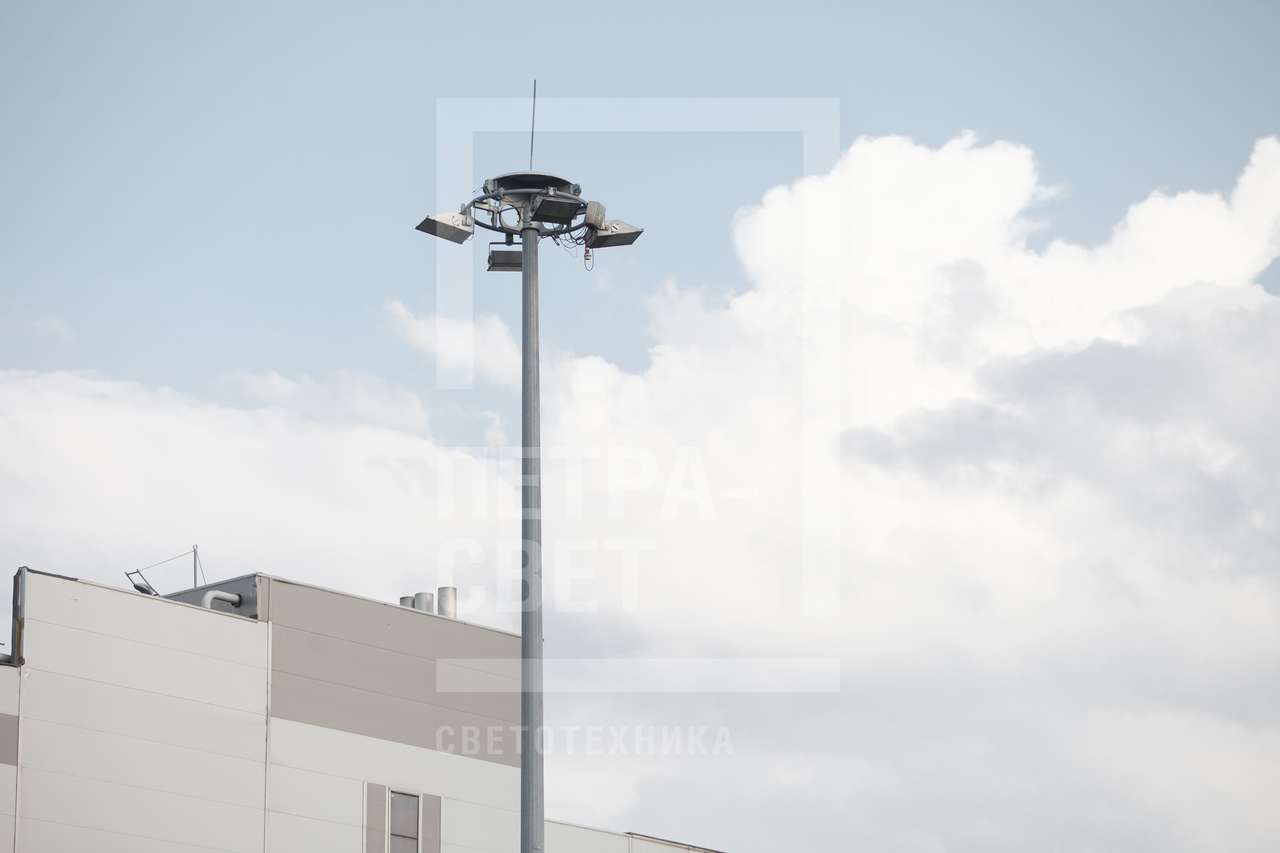

По высоте молниеотводы на базе опор ВГН могут составлять от 16 до 50 метров. При общей массе от 678 до 8490 кг. 1/3 По высоте молниеотводы на базе опор ВГН могут составлять от 16 до 50 метров. При общей массе от 678 до 8490 кг.

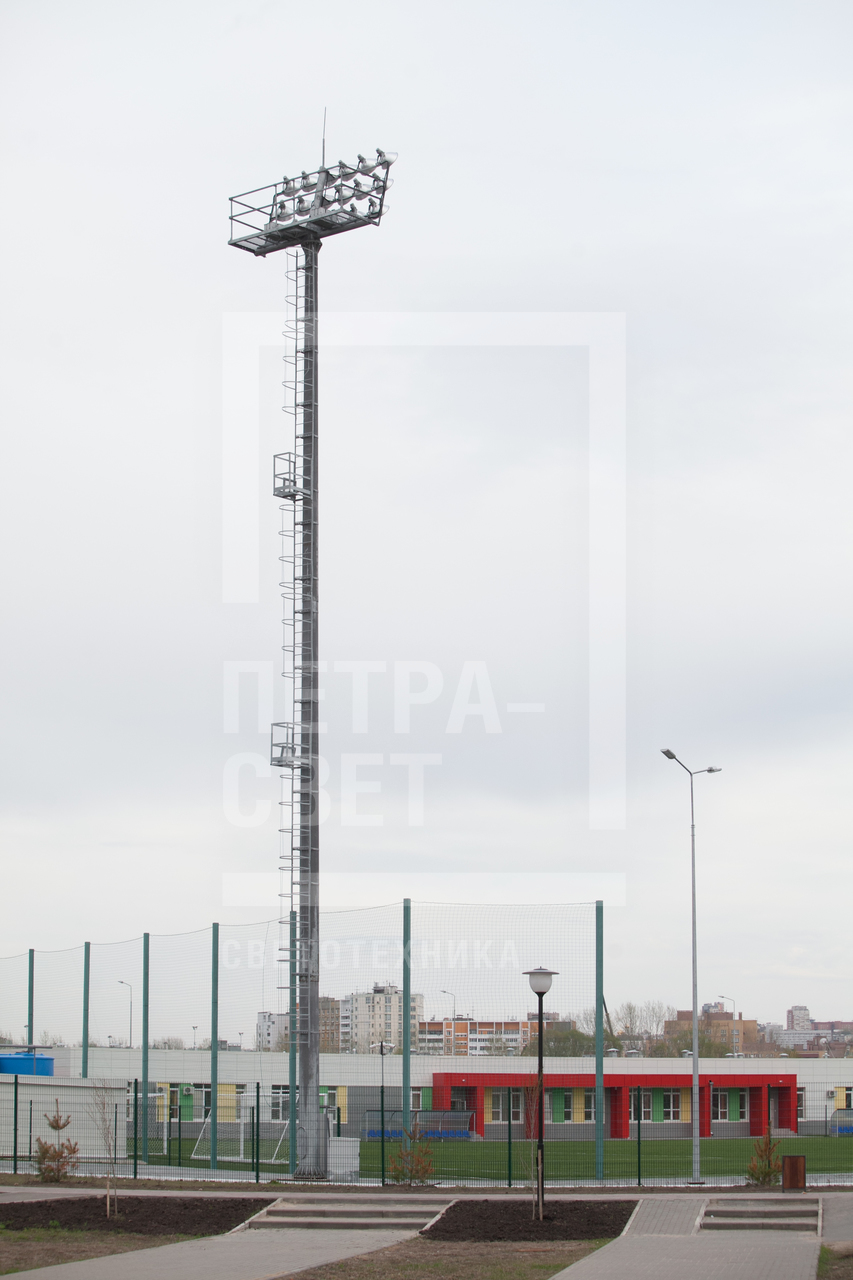

Молниеотвод, сделанный на базе высокомачтовой опоры, может выполнять двойную функцию: не только защиту от ударов молний, но и освещение прилегающей территории. 2/3 Молниеотвод, сделанный на базе высокомачтовой опоры, может выполнять двойную функцию: не только защиту от ударов молний, но и освещение прилегающей территории.
На вершине молниеотвода ВГН в обязательном порядке монтируется стержень из стали, служащий молниеприёмником. Данные молниеотводы установлены в Нижнем Новгороде возле одноимённого стадиона. 3/3 На вершине молниеотвода ВГН в обязательном порядке монтируется стержень из стали, служащий молниеприёмником. Данные молниеотводы установлены в Нижнем Новгороде возле одноимённого стадиона.
