МГФ-М. Мачта с мобильной короной
  • Заложена в проект: 2557 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Мачта с мобильной кроной предназначена для освещения различных объектов инфраструктуры, спортивных строений, промышленных предприятий и пр. На короне мачты может быть размещено различное светотехническое оборудование, такое как:

  • Пpoжeктopы
  • Oгни ЗOM
  • Блoки ПPA

Главной особенностью изделия является подвижная рама, которая может опускаться в низ на высоту до полутора метров. Благодаря этому упрощается процесс установка и обслуживание светового оборудования. За спуск рамы отвечает лебедка, расположенная в нижней части конструкции. Грузоподъемность ее составляет от 250 до 800 кг и подбирается с учетом диаметра рамы, который может быть от 1 до 2,4 метра. Диаметр, в свою очередь, зависит от количества оборудования, которое планируется на ней закрепить.

На мачте с диаметром короны 2,4 метра можно закрепить до 18 прожекторов. Высота конструкции может составлять от 16 до 50 метров.  Изделие изготавливается из высоких марок стали. Причем при выборе материала учитывается не только запас прочности, но и особенности климата, в котором планируется использовать изделие.

Мачта комплектуется некоторым электрооборудованием:

  • Вводной щиток с «автоматами»
  • Кабель, который обеспечивает подачу питания от вводного щитка к распределительному
  • Распределительный щиток, к которому подключаются приборы освещения.

Большой ассортимент модификаций позволяет подобрать мачту с мобильной короной для любых объектов.

Список моделей

Основные параметры мачт МГФ-М. Таблица 1

Название Обозначение
мачты
Высота
ствола
мачты, м
Кол-во
секций,
шт
Масса, кг Грузоподъемность
механического
привода, кг
Кол-во
ОП, шт
Параметры ствола Ветровые
районы
эксплуатации
Нагрузка на фундамент ±10%
Dв, мм Dн, мм M MAX, тм Q MAX, т N, т
МГФ-16-М МГФ-16-М(Х)-Y-Z-ц 16 2 550 250 до 6 189 381 до III 12,25 0,84 0,86
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 745 250, 500 до 6 189 433 до III 15,31 1,05 1,07
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 872 500, 800 от 6 до 12 199 433 IV 23,04 1,52 1,3
МГФ-20-М МГФ-20-М(Х)-Y-Z-ц 20 2 1098 500, 800 от 6 до 12 230 455 V и выше 32,75 2,15 2,1
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1135 250, 500 до 6 197 523 до III 19,69 1,13 1,46
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1395 500, 800 от 6 до 12 213 523 IV 31,8 1,77 2,1
МГФ-25-М МГФ-25-М(Х)-Y-Z-ц 25 3 1517 500, 800 от 6 до 12 213 523 V и выше 47,3 2,6 2,5
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 1482 250, 500 до 6 195 600 до III 27,6 1,39 1,82
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 1970 500, 800 от 6 до 12 219 600 IV 42,8 2,05 2,63
МГФ-30-М МГФ-30-М(Х)-Y-Z-ц 30 3 2027 500, 800 от 6 до 12 219 600 V и выше 65,1 3,07 2,97
МГФ-35-М МГФ-35-М(Х)-Y-Z-ц 35 4 2370 250, 500 до 6 213 663 до IV 56,14 2,35 2,7
МГФ-35-М МГФ-35-М(Х)-Y-Z-ц 35 4 2875 500, 800 от 6 до 12 230 700 V и выше 89,3 3,7 3,83
МГФ-40-М МГФ-40-М(Х)-Y-Z-ц 40 4 2837 500, 800 от 6 до 12 230 780 до IV 75,8 2,82 3,46
МГФ-40-М МГФ-40-М(Х)-Y-Z-ц 40 4 3494 500, 800 от 6 до 12 230 780 V и выше 117,3 4,29 4,45
МГФ-50-М МГФ-50-М(Х)-Y-Z-ц 50 5 5510 500, 800 от 6 до 12 230 780 до IV 97,8 3,02 6,3
МГФ-50-М МГФ-50-М(Х)-Y-Z-ц 50 5 6580 500, 800 от 6 до 12 230 780 V и выше 150,5 4,55 7,6

Основные параметры мачт МГФ-М. Таблица 2

Обозначение мачты Наименование закладного элемента Присоединительные параметры фланца ствола мачты
d n А Б
МГФ-16-М(Х)-Y-Z-ц ЗА-30/8/Д540-0,94-хц 30 8 640 540
МГФ-20-М(Х)-Y-Z-ц ЗА-30/12/Д540-0,94-хц 30 12 640 540
МГФ-25-М(Х)-Y-Z-ц ЗА-30/18/Д640-1,3-хц 30 18 750 640
МГФ-30-М(Х)-Y-Z-ц ЗА-30/18/Д740-1,3-хц 30 18 850 740
МГФ-35-М(Х)-Y-Z-ц ЗА-30/18/Д780-1,3-хц 30 18 900 780
МГФ-40-М(Х)-Y-Z-ц ЗА-36/20/Д900-1,3-хц 36 20 1030 900
МГФ-50-М(Х)-Y-Z-ц ЗА-36/24/Д900-1,3-хц 36 24 1030 900

Габаритные размеры


Галерея

Функциональное назначение высокомачтовых опор МГФ-М с мобильной короной - освещение дорог, автомагистралей и больших открытых пространств. 1/18 Функциональное назначение высокомачтовых опор МГФ-М с мобильной короной - освещение дорог, автомагистралей и больших открытых пространств.

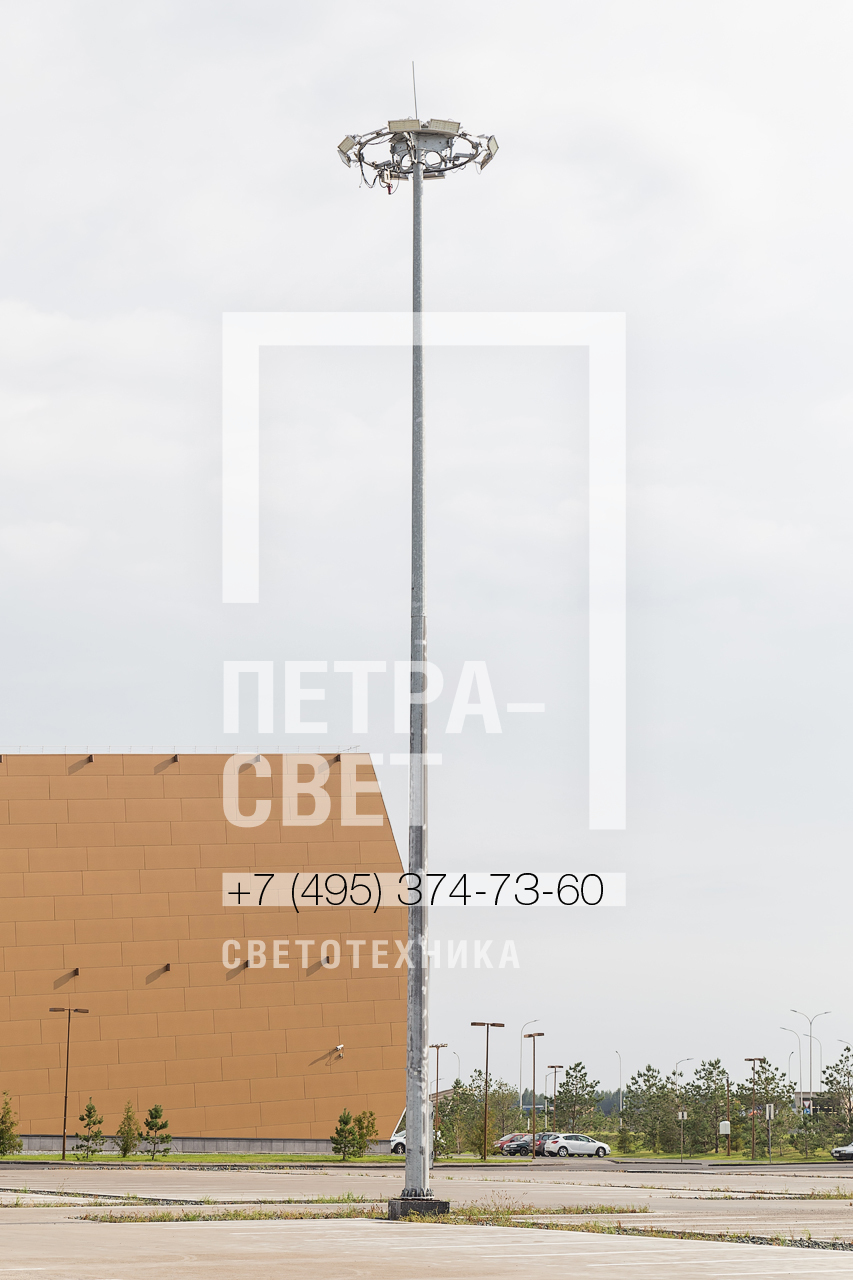

Данная мачта МГФ-20-М установленая в г.Нижний Новгород, на парковке у торгово развлекательного центра. 2/18 Данная мачта МГФ-20-М установленая в г.Нижний Новгород, на парковке у торгово развлекательного центра.
Ствол опоры МГФ-20-М состоит и нескольких частей (секций). Высота каждой секции не превышает 12 метров. 3/18 Ствол опоры МГФ-20-М состоит и нескольких частей (секций). Высота каждой секции не превышает 12 метров.
Мачта освещения МГФ-М установлена на территории международного выставочного комплекса  Крокус Сити Холл 4/18 Мачта освещения МГФ-М установлена на территории международного выставочного комплекса Крокус Сити Холл
Мачта серии МГФ-30-М освещает прилегающую территорию к торговому центру в подмосковье. Г.Красногорск 5/18 Мачта серии МГФ-30-М освещает прилегающую территорию к торговому центру в подмосковье. Г.Красногорск
Для удобства обслуживания осветительных приборов на мачтах серии МГФ-М есть возможность опустить корону  на уровень 2 метра от земли. 6/18 Для удобства обслуживания осветительных приборов на мачтах серии МГФ-М есть возможность опустить корону на уровень 2 метра от земли.
Высокоопорные мачты МГФ-20-М проходят этап горячего цинкования на производстве. Этот важный процесс необходим для обеспечения защиты покрытия от коррозии. 7/18 Высокоопорные мачты МГФ-20-М проходят этап горячего цинкования на производстве. Этот важный процесс необходим для обеспечения защиты покрытия от коррозии.
Освещение дорог с большим трафиком автомобилей с помощью осветительных мачт серии МГФ-М 8/18 Освещение дорог с большим трафиком автомобилей с помощью осветительных мачт серии МГФ-М
Опора МГФ-30-М высотой 30 метров, имеет собственный вес 1482 кг.Грузоподъемность механического привода до 250кг. 9/18 Опора МГФ-30-М высотой 30 метров, имеет собственный вес 1482 кг.Грузоподъемность механического привода до 250кг.
На мобильной короне мачты МГФ-М установлены прожектора с мгл лампами, что дает мощную и яркую засветку на дорожном полотне. Г.Красногорск, Мос. Обл. 10/18 На мобильной короне мачты МГФ-М установлены прожектора с мгл лампами, что дает мощную и яркую засветку на дорожном полотне. Г.Красногорск, Мос. Обл.
Горячее цинкование это процесс благодаря которому увеличивается срок эксплуатации мачт МГФ-М до 25 лет. Гарантия производителя на покрытие 15 лет. 11/18 Горячее цинкование это процесс благодаря которому увеличивается срок эксплуатации мачт МГФ-М до 25 лет. Гарантия производителя на покрытие 15 лет.
По периметру футбольного стадиона Казань Арена установлены мачты освещения с мобильной короной серии МГФ-35-М 12/18 По периметру футбольного стадиона Казань Арена установлены мачты освещения с мобильной короной серии МГФ-35-М
Фланец на закладной детали марки ЗА-30/18/Д740-1,3-хц соединяется болтами с опорным фланцем на мачте МГФ-30-М(Х)-Y-Z-ц. Таким образом производится установка  данного оборудования. 13/18 Фланец на закладной детали марки ЗА-30/18/Д740-1,3-хц соединяется болтами с опорным фланцем на мачте МГФ-30-М(Х)-Y-Z-ц. Таким образом производится установка данного оборудования.
Вес высокомачтовых опор серии МГФ-М варьируется от 550кг до 6.5т при высоте ствола конструкции от 16 до 50 метров. 14/18 Вес высокомачтовых опор серии МГФ-М варьируется от 550кг до 6.5т при высоте ствола конструкции от 16 до 50 метров.
Корона мачты МГФ-М предназначена для размещения и крепления светотехнического оборудования такого как: прожектора, блоки ПРА и огни ЗОМ 15/18 Корона мачты МГФ-М предназначена для размещения и крепления светотехнического оборудования такого как: прожектора, блоки ПРА и огни ЗОМ
Мобильная рама опускается вниз с помощью лебедки, устанавленной внизу ствола опоры. Спуск осуществляется при помощи дрели. 16/18 Мобильная рама опускается вниз с помощью лебедки, устанавленной внизу ствола опоры. Спуск осуществляется при помощи дрели.
Грузоподъемность рамы (мобильной короны) на мачтах серии МГФ-М составляет от 250кг до 800 кг. 17/18 Грузоподъемность рамы (мобильной короны) на мачтах серии МГФ-М составляет от 250кг до 800 кг.
Диаметр короны установленной на вершине мачты составляет 2.4 м и способен выдержать нагрузку 18 прожекторов. 18/18 Диаметр короны установленной на вершине мачты составляет 2.4 м и способен выдержать нагрузку 18 прожекторов.
