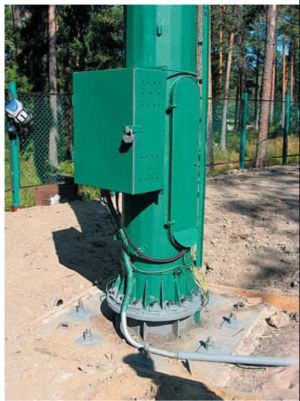

Примеры использования

Описание

Монтажные комплекты для высокомачтовых опор (MK) являются элементом фундамента. Они обеспечивают быструю и надежную установку конструкции с последующей возможностью ее демонтажа.

Монтажный комплект включает в себя следующие элементы:

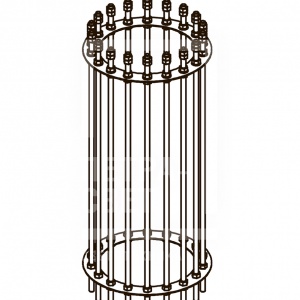

·     Закладная деталь – представляет собой набор анкерных шпилек с двумя кондукторами и гайками для его фиксации.

·  Фундаментный блок – бетонная деталь, внутрь которой устанавливается закладной элемент. Внутри и снаружи фундаментный блок заливается бетоном.

Монтажный комплект подходит исключительно для мачт с мобильной кроной. В ассортименте существует довольно много модификаций комплектов. Основное их отличие – это межцентровое расстояние. Оно подбирается с учетом межцентрового расстояния фланца опоры и его диаметра. Эти параметры увеличиваются с увеличением высоты опоры.

От параметров опоры зависят параметры и количество анкерных шпилек. Их может быть от 8 до 20 штук. Шпильки и кондуктор изготавливаются из прочной высококачественной стали, применяемое покрытие надежно защищает его от коррозии и других негативных воздействий. Фундаментный блок изготавливается из прочного конструкционного бетона.

Назначение

Для обустройства фундамента высокомачтовых опор освещения.

Устройство

Монтажный комплект выбирается в зависимости от типа опоры.

Список моделей

Основные параметры монтажного комплекта

Наименование Количество шпилек
(шт.)
Межцентровое расстояние
(B, мм)
Размер анкерной шпильки
(мм)
Монтажные комплекты ВМО
МК 640(540)+М30x1000/10 10 540 М30x1000
МК 750(650)+М30x1000/16 16 650 М30x1000
МК 750(680)+М30x1000/16 16 680 М30x1000
МК 800(700)+М30x1500/12 12 700 М30x1500
МК 840(740)+М30x1500/16 16 740 М30x1500
МК 900(800)+М36x1500/20 20 800 М36x1500
МК 1000(900)+М30x1500/20 20 900 М30x1500
МК 1000(900)+М36x1500/20 20 900 М36x1500
МК 1050(930)+М36x1500/18 18 930 М36x1500
Монтажные комплекты ВМОН
МК 580(490)+М30x1000/8 8 490 М30x1000
МК 600(525)+М30x1000/10 10 525 М30x1000
МК 700(600)+М30x1000/10 10 600 М30x1000
МК 900(800)+М30x1500/20 20 800 М30x1500
МК 800(700)+М30x1000/12 12 700 М30x1000
МК 1210(1090)+М39x2000/20 20 1090 М39x2000
МК 1100(990)+М36x1500/20 20 990 М36x1500
МК 1000(900)+М36x2000/16 16 900 М36x2000
МК 1700(1500)+М64x2000/20 20 1500 М64x2000

Габаритные размеры
