Консоли
  • Заложена в проект: 2955 раз
Цена: По запросу
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Световые консоли

Консоли, по сути, представляют собой часть закладного элемента. Поэтому их задача заключается в том, чтобы зафиксировать фланцевую опору и передать нагрузку от нее фундаменту. Кроме того, они позволяют решить еще одну важную задачу – сместить ось опоры относительно оси фундамента.

Смещение опоры необходимо в том случае, если по каким-либо причинам нет возможности выполнить фундамент под опорой, к примеру, если под ней проходят коммуникации. Конструкция консоли представляет собой трубу с двумя фланцами на концах, направленными противоположные стороны. Один фланец крепится к закладной, а второй – к самой опоре.

Консоли изготавливаются из прямошовных сварных труб и листовой стали. Применение исключительно высоких марок стали обеспечивает консоли хорошим запасом прочности. Для защиты от негативных воздействий окружающей среды применяется грунт ГФ-021, который наносится в два слоя. Но покупатель по желанию может заказать и другой тип обработки. Это может быть:

·      Горячее цинкование.

·      Битумная мастика.

·      Горячее цинкование с другим дополнительным покрытием.

Консоли различаются габаритами, размерами фланца, количеством монтажных отверстий и прочими параметрами. Поэтому подбираются индивидуально под тип опоры.

Монтаж консолей

При монтаже консоли на этапе планирования и выполнения работ важно учитывать следующие технические особенности: количество и размеры диаметра отверстий соединительных элементов (болтов) и их межцентровые расстояния, должны иметь аналогичные значения: консоль-фланец.


Конструкция

Конструкция консоли представляет собой трубообразное изделие с прикрепленными к ней фланцевыми элементами. Габаритные параметры консоли (диаметр и толщина стенки трубы, размеры фланца) зависят от типа устанавливаемой опоры.

Материал изготовления

  • Трубы стальные электросварные прямошовные ГОСТ 10704-91
  • Прокат листовой горячекатанный ГОСТ 19903-74

Тип антикоррозионного покрытия

Условия окружающей среды, в которой функционируют железобетонные конструкции, определяют степень защиты стальных деталей и соединительных элементов. В соответствие с действующими нормами, оптимальной степенью защиты обладают изделия, покрытые в промышленных условиях 2 слоями грунта марки ГФ-021. По требованию заказчика возможно дополнительное нанесение на изделия битумной мастики или покрытие методом горячего цинкования в соответствие с ГОСТ 9.307-89.

Список моделей

Основные параметры Г-образных консольных элементов

Наименование
опоры
Наименование
консоли
Масса*,
кг
Размеры ЗДФ, мм
L L общ H H общ D d1 n1 A1 Б1
СФ-400-8,5-01-ц
СФ-400-9,0-01-ц
В-20/8/Д360-1,4-б 220 1400 1798 2500 3049 219 M20 8 420 360
В-20/8/Д360-1,7-б 232,5 1700 2098 2500 3049 219 M20 8 420 360
В-20/8/Д360-2,0-б 245 2000 2398 2500 3049 219 M20 8 420 360
СФ-700-8,5-01-ц
СФ-700-9,0-01-ц
В-20/12/Д372-1,4-б 323,5 1400 1798 2500 3093 273 M20 12 420 372
В-20/12/Д372-1,7-б 343 1700 2098 2500 3093 273 M20 12 420 372
В-20/12/Д372-2,0-б 362,5 2000 2398 2500 3093 273 M20 12 420 372
СФГ-400(90)-8,0-01-ц
СФГ-400(90)-9,0-01-ц
СФГ-400-10,0-01-ц
В-24/8/Д310-1,4-б 220 1400 1788 2500 3049 219 M24 8 400 310
В-24/8/Д310-1,7-б 232 1700 2088 2500 3049 219 M24 8 400 310
В-24/8/Д310-2,0-б 245 2000 2388 2500 3049 219 M24 8 400 310
СФГ-700(90)-8,0-01-ц
СФГ-700(90)-9,0-01-ц
СФГ-700-10,0-01-ц
В-30/8/Д380-1,4-б 337,5 1400 1838 2500 3103 273 M30 8 500 380
В-30/8/Д380-1,7-б 357 1700 2138 2500 3103 273 M30 8 500 380
В-30/8/Д380-2,0-б 376,5 2000 2438 2500 3103 273 M30 8 500 380
СФГ-1000-8,0-01-ц
СФГ-1000-9,0-01-ц
СФГ-1000-10,0-01-ц
В-30/12/Д440-1,4-б 374 1400 1898 3000 3650 325 M30 12 550 440
В-30/12/Д440-1,7-б 393 1700 2198 3000 3650 325 M30 12 550 440
В-30/12/Д440-2,0-б 412 2000 2498 3000 3650 325 M30 12 550 440

L - вылет консоли
Lобщ - габаритный размер консоли по длине
H - минимальная высота заливки консоли бетоном
Hобщ - габаритный размер консоли по высоте
D - диаметр трубы
d1 - номинальный диаметр резьбы крепежных деталей
n1 - количество отверстий под крепежные детали во фланце
А1 - габаритный размер фланца
Б1 - межосевое расстояние крепежных деталей во фланце
* - указана полная расчетная масса металлоконструкции консоли с учетом покрытия

Основные параметры прямых консольных элементов

Наименование
ЗДФ
Наименование консоли Наименование
закладного элемента
фундамента
Масса*,
кг
Размеры консоли, мм
L L общ H общ D d1 n1 A1 Б1 d2 n2 A2 Б2
НФГ-7,0-05-ц
НФГ-8,0-05-ц
НФГ-9,0-05-ц
В-20/4/К230-24/4/
К230-1,4-б
ЗФ-24/4/К230-2,0-б 76 1400 1720 379 159 М20
4 320 230 М24 4 320 230
В-20/4/К230-24/4/
К230-1,7-б
ЗФ-24/4/К230-2,0-б 83 1700 2020 379 159 М20 4 320 230 М24 4 320 230
В-20/4/К230-
24/4/К230-2,0-б
ЗФ-24/4/К230-2,0-б 90 2000 2320 379 159 М20 4 320 230 М24 4 320 230
НФГ-10,0(75)-05-ц В-20/4/К230-20/8/
Д360-1,4-б
ЗФ-20/8/Д360-2,5-б 93 1400 1798 458 219 М20 4 320 230 М20 8 420 360
Д360-1,7-б ЗФ-20/8/Д360-2,5-б 102,5 1700 2098 458 219 М20 4 320 230 М20 8 420 360
В-20/4/К230-
20/8/Д360-2,0-б
ЗФ-20/8/Д360-2,5-б 112 2000 2398 458 219 М20 4 320 230 М20 8 420 360
НФГ-10,0(100)-05-ц В-24/4/К230-20/8/
Д360-1,4-б
ЗФ-20/8/Д360-2,5-б 93 1400 1798 458 219 М24 4 320 230 М20 8 420 360
В-24/4/К230-20/8/
Д360-1,7-б
ЗФ-20/8/Д360-2,5-б 102,5 1700 2098 458 219 М24 4 320 230 М20 8 420 360
В-24/4/К230-20/8/
Д360-2,0-б
ЗФ-20/8/Д360-2,5-б 112 2000 2398 458 219 М24 4 320 230 М20 8 420 360
СФ-400-8,5-01-ц
СФ-400-8,5-02-ц
СФ-400-9,0-01-ц
СФ-400-9,0-02-ц
В-20/8/Д360-24/8/
Д360-1,4-б
ЗФ-24/8/Д360-2,5-б 111 1400 1820 458 219 М20 8 420 360 М24 8 420 360
В-20/8/Д360-24/8/
Д360-1,7-б
ЗФ-24/8/Д360-2,5-б 128 1700 2120 458 219 М20 8 420 360 М24 8 420 360
В-20/8/Д360-
24/8/Д360-2,0-б
ЗФ-24/8/Д360-2,5-б 137 2000 2420 458 219 М20 8 420 360 М24 8 420 360
СФ-700-8,5-01-ц
СФ-700-8,5-02-ц
СФ-700-9,0-01-ц
СФ-700-9,0-02-ц
В-20/12/Д372-
24/12/Д396-1,4-б
ЗФ-24/12/Д396-2,5-б 170 1400 1838 564 325 М20 12 420 372 М24 12 456 396
В-20/12/Д372-
24/12/Д396-1,7-б
ЗФ-24/12/Д396-2,5-б 193 1700 2138 564 325 М20 12 420 372 М24 12 456 396
В-20/12/Д372-
24/12/Д396-2,0-б
ЗФ-24/12/Д396-2,5-б 211 2000 2438 564 325 М20 12 420 372 М24 12 456 396
СФГ-400(90)-8,0-01-ц
СФГ-400(90)-8,0-02-ц
СФГ-400(90)-9,0-01-ц
СФГ-400(90)-9,0-02-ц
СФГ-400-10,0-01-ц
СФГ-400-10,0-02-ц
В-24/8/Д310-
24/8/Д310-1,4-б
ЗФ-24/8/Д310-2,5-б 119 1400 1800 459 219 М24 8 400 310 М24 8 400 310
В-24/8/Д310-
24/8/Д310-1,7-б
ЗФ-24/8/Д310-2,5-б 130 1700 2100 459 219 М24 8 400 310 М24 8 400 310
В-24/8/Д310-
24/8/Д310-2,0-б
ЗФ-24/8/Д310-2,5-б 143,5 2000 2400 459 219 М24 8 400 310 М24 8 400 310
СФГ-700(90)-8,0-01-ц
СФГ-700(90)-8,0-02-ц
СФГ-700(90)-9,0-01-ц
СФГ-700(90)-9,0-02-ц
СФГ-700-10,0-01-ц
СФГ-700-10,0-02-ц
В-30/8/Д380-
30/8/Д380-1,4-б
ЗФ-30/8/Д380-2,5-б 186 1400 1900 513 273 М30 8 500 380 М30 8 500 380
В-30/8/Д380-
30/8/Д380-1,7-б
ЗФ-30/8/Д380-2,5-б 200 1700 2200 513 273 М30 8 500 380 М30 8 500 380
В-30/8/Д380-
30/8/Д380-2,0-б
ЗФ-30/8/Д380-2,5-б 225,5 2000 2500 513 273 М30 8 500 380 М30 8 500 380
СФГ-1000-8,0-01-ц
СФГ-1000-8,0-02-ц
СФГ-1000-9,0-01-ц
СФГ-1000-9,0-02-ц
СФГ-1000-10,0-01-ц
СФГ-1000-10,0-02-ц
В-30/12/Д440-
30/12/Д440-1,4-б
ЗФ-30/12/Д440-3,0-б 206 1400 1950 575 325 М30 12 550 440 М30 12 550 440
В-30/12/Д440-
30/12/Д440-1,7-б
ЗФ-30/12/Д440-3,0-б 225,5 1700 2250 575 325 М30 12 550 440 М30 12 550 440
В-30/12/Д440-
30/12/Д440-2,0-б
ЗФ-30/12/Д440-3,0-б 245 2000 2550 575 325 М30 12 550 440 М30 12 550 440

L - вылет консоли
Lобщ - габаритный размер консоли по длине
Hобщ - габаритный размер консоли по высоте
D - диаметр трубы
d1 - номинальный диаметр резьбы крепежных деталей опоры к консоли
n1 - количество отверстий под крепежные детали во фланце, обращенном к опоре
А1 - габаритный размер фланца, обращенного к опоре
Б1 - межосевое расстояние крепежных деталей во фланце, обращенном к опоре
d2 - номинальный диаметр резьбы крепежных деталей консоли к ЗФ
n2 - количество отверстий под крепежные детали во фланце, обращенном к ЗФ
А2 - габаритный размер фланца, обращенного к ЗФ
Б2 - межосевое расстояние крепежных деталей во фланце, обращенном к ЗФ
* - указана полная расчетная масса металлоконструкции консоли с учетом покрытия

Установка

Установка закладных элементов

Установка консольных закладных деталей осуществляется в подготовленный котлован – после установки фланца по уровню и достижения требуемой его ориентации подземная часть заливается бетоном. Установка прямого консольного элемента осуществляется одним из его фланцев на фланец закладной детали, установленной в обустроенный фундамент. Крепежные элементы для установки поставляются комплектно с консолью. Основные параметры фундамента (количество и марка бетона) в целом определяются исходя из климатических условий района эксплуатации и параметров грунта.

Установка оборудования

На свободный фланец консольного элемента устанавливается опора. В зависимости от нагрузок и конструктивных требований для установки применяются резьбовые крепежные детали (болты, шпильки, гайки, шайбы), поставляемые комплектно с опорами. Установку оборудования допускается проводить только после набора фундаментом требуемой прочности.

Габаритные размеры

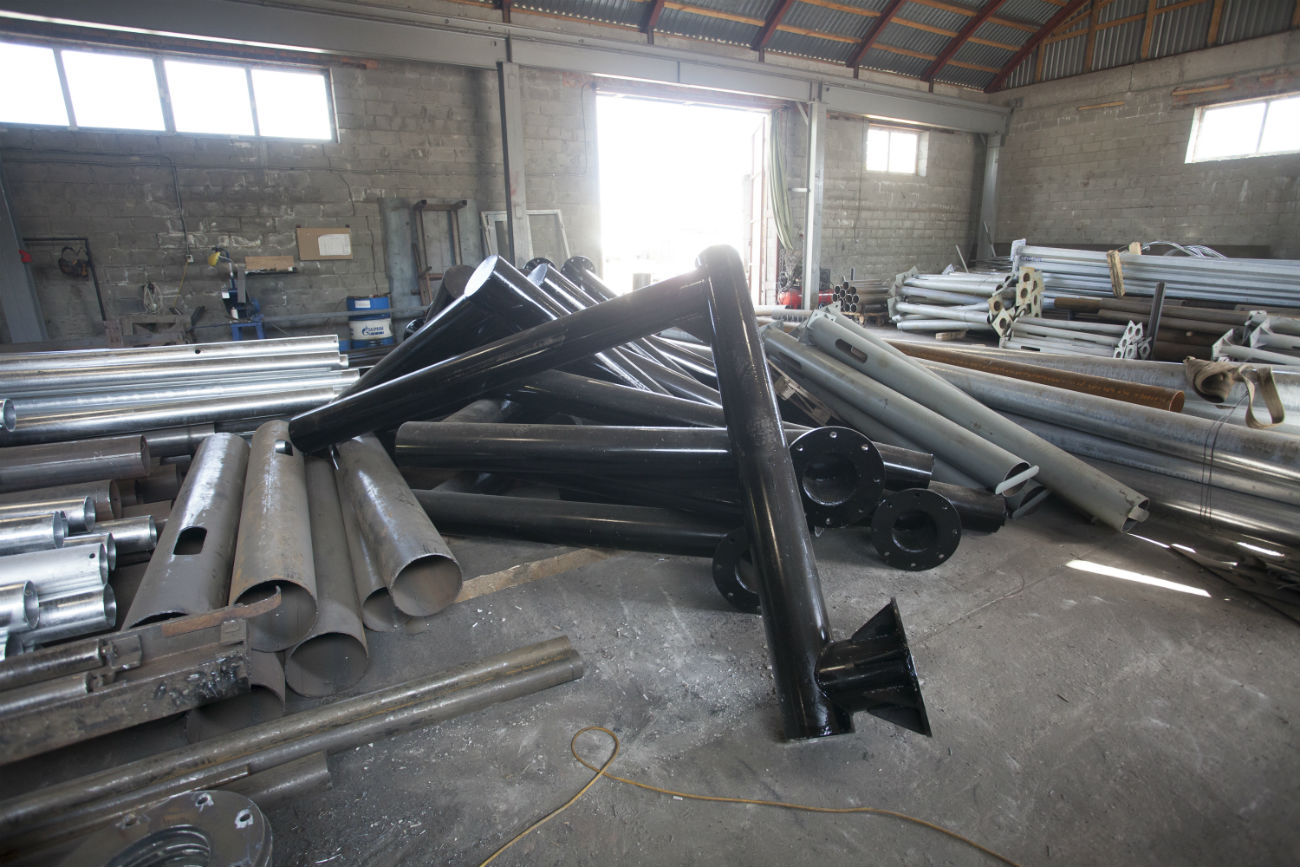

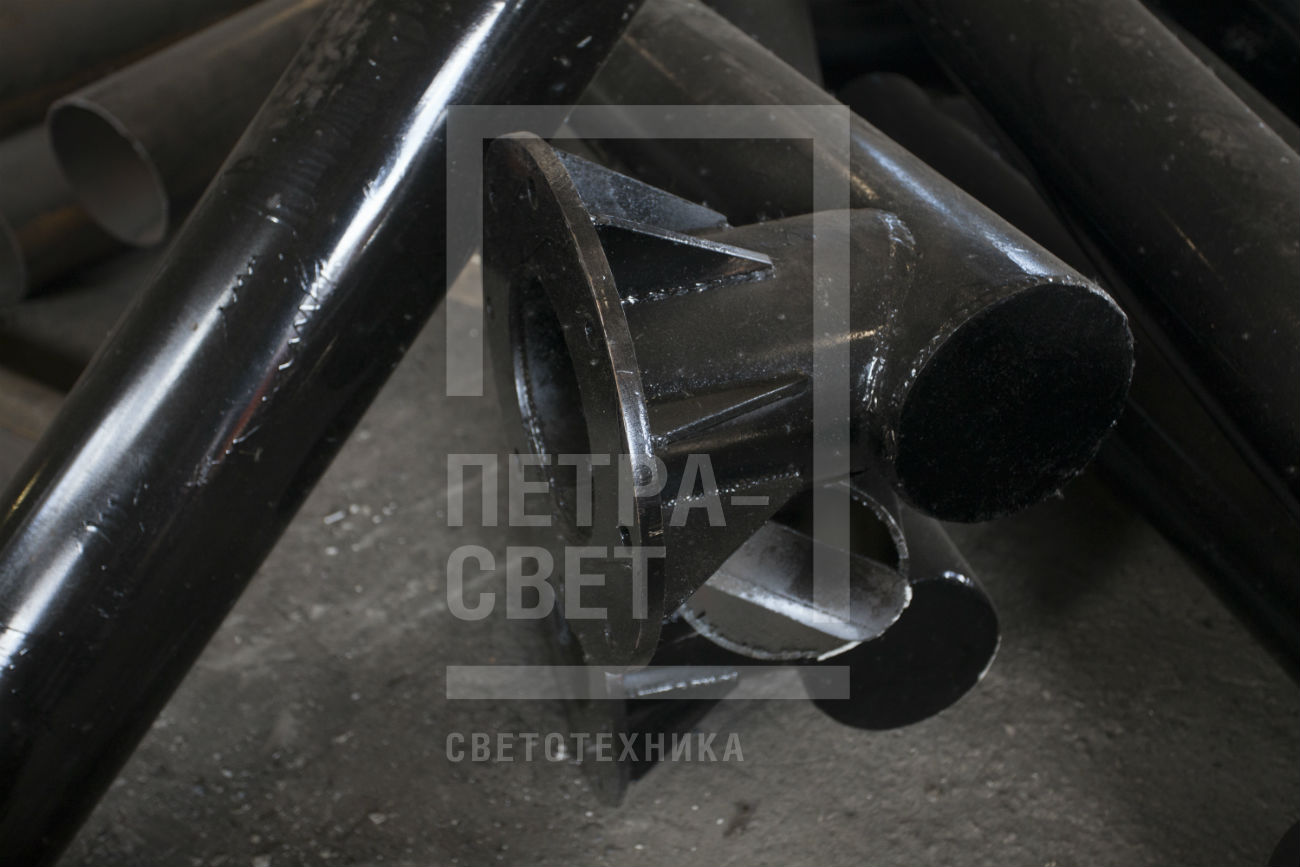

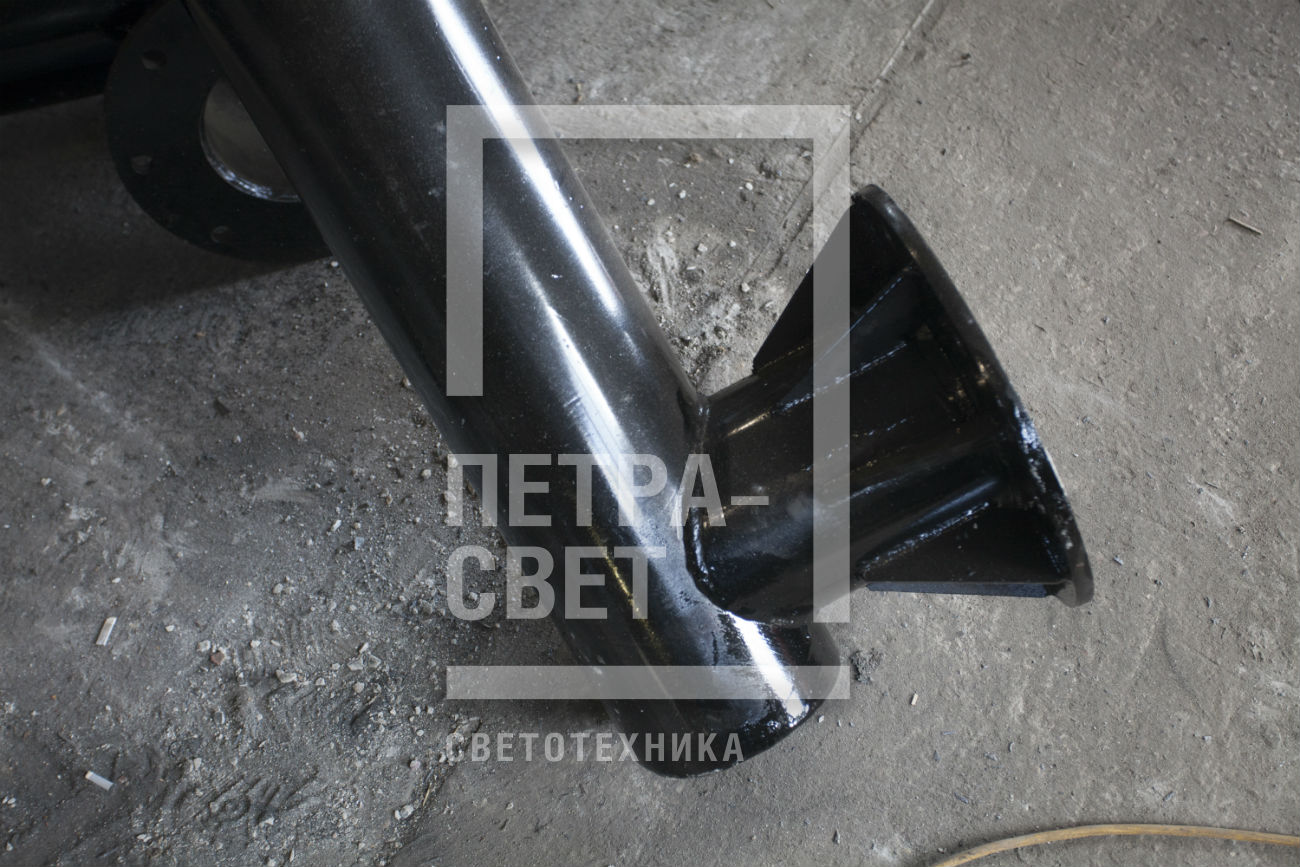

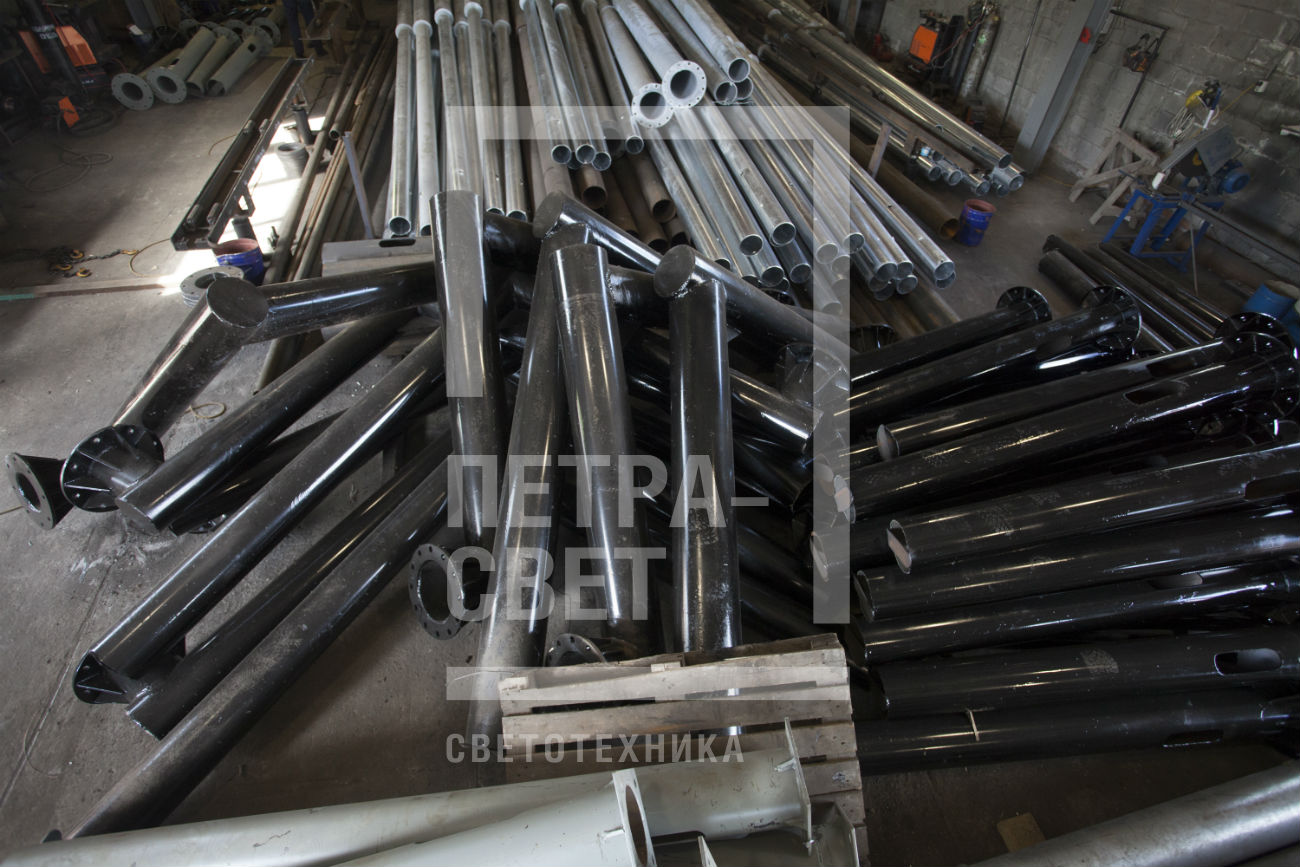

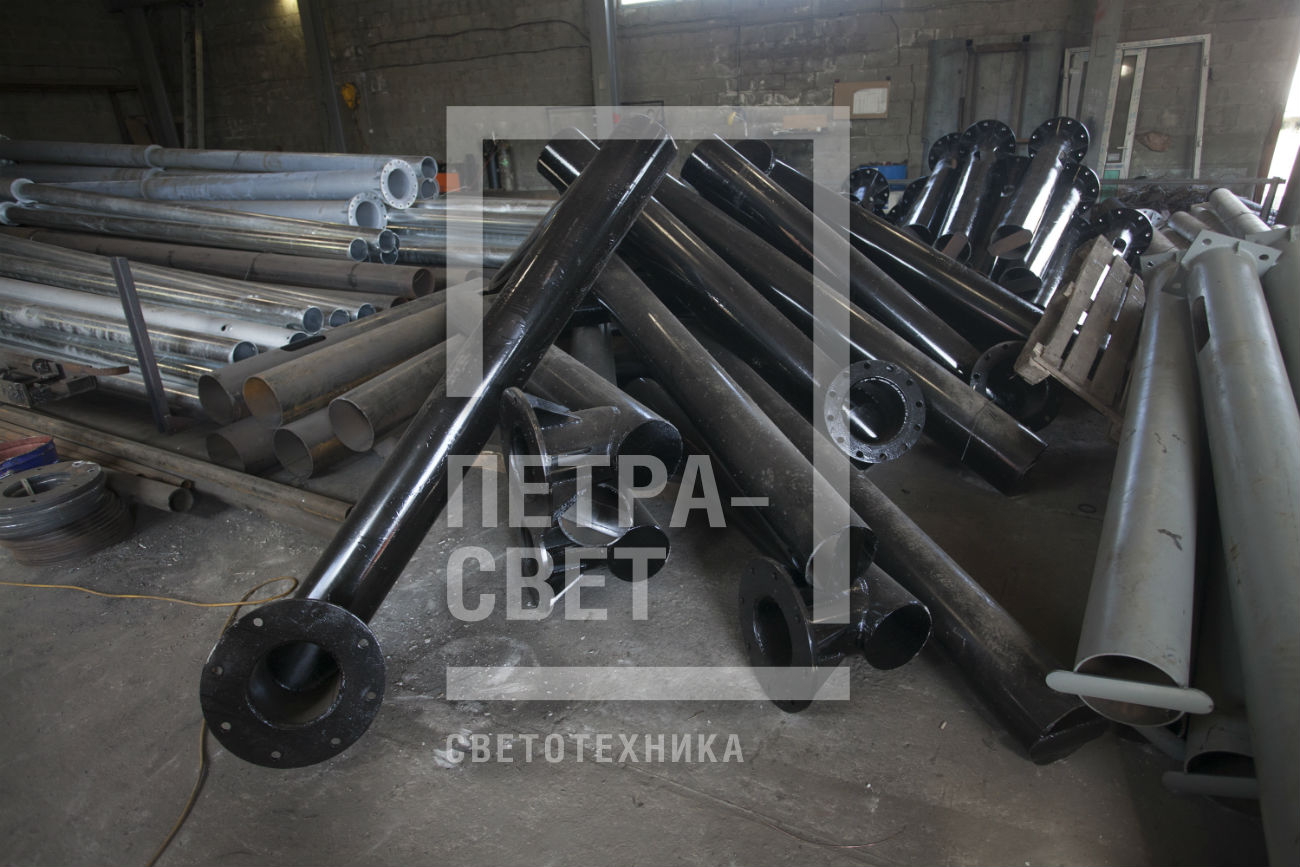

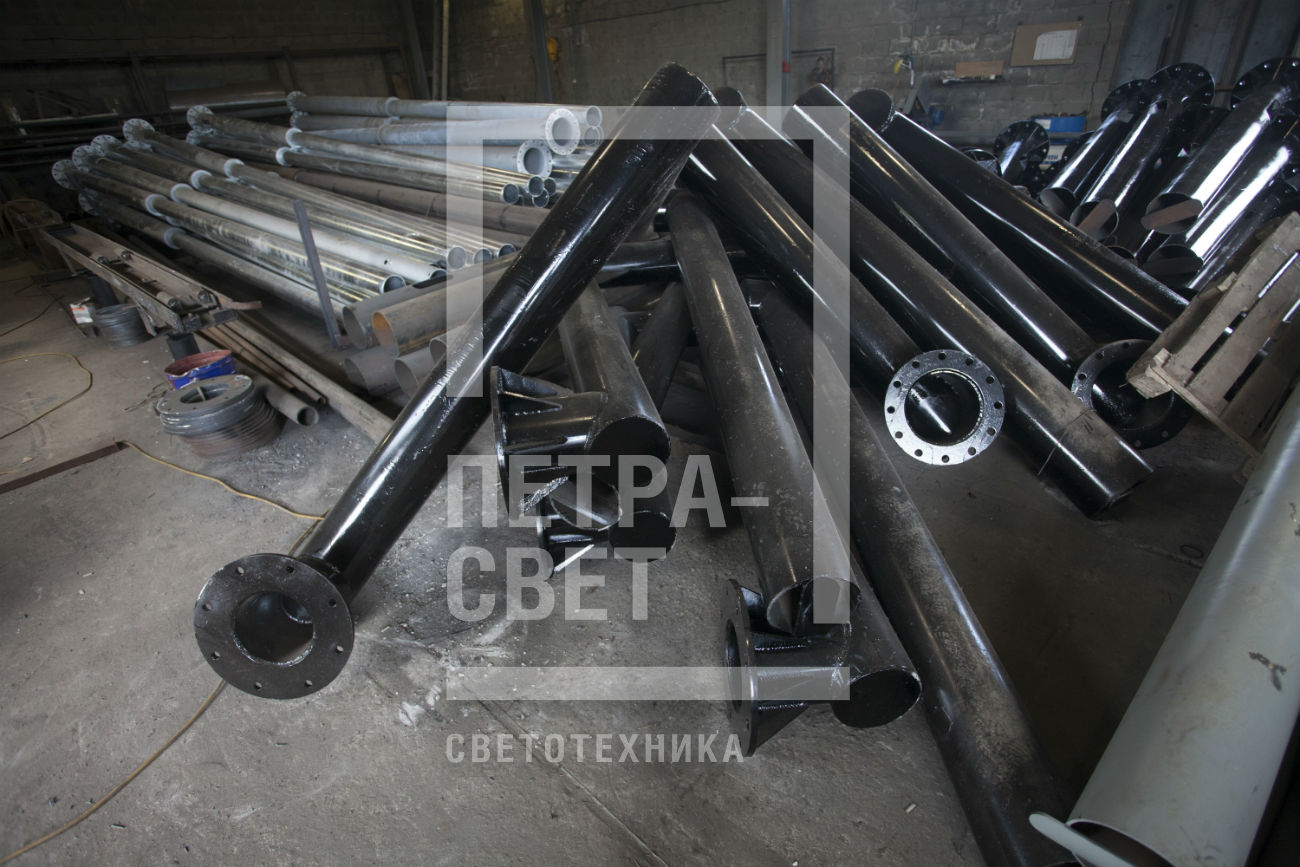

Галерея

1/6
2/6
3/6
4/6
5/6
6/6
