АЗДФ. Анкерные закладные детали
  • Заложена в проект: 1650 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

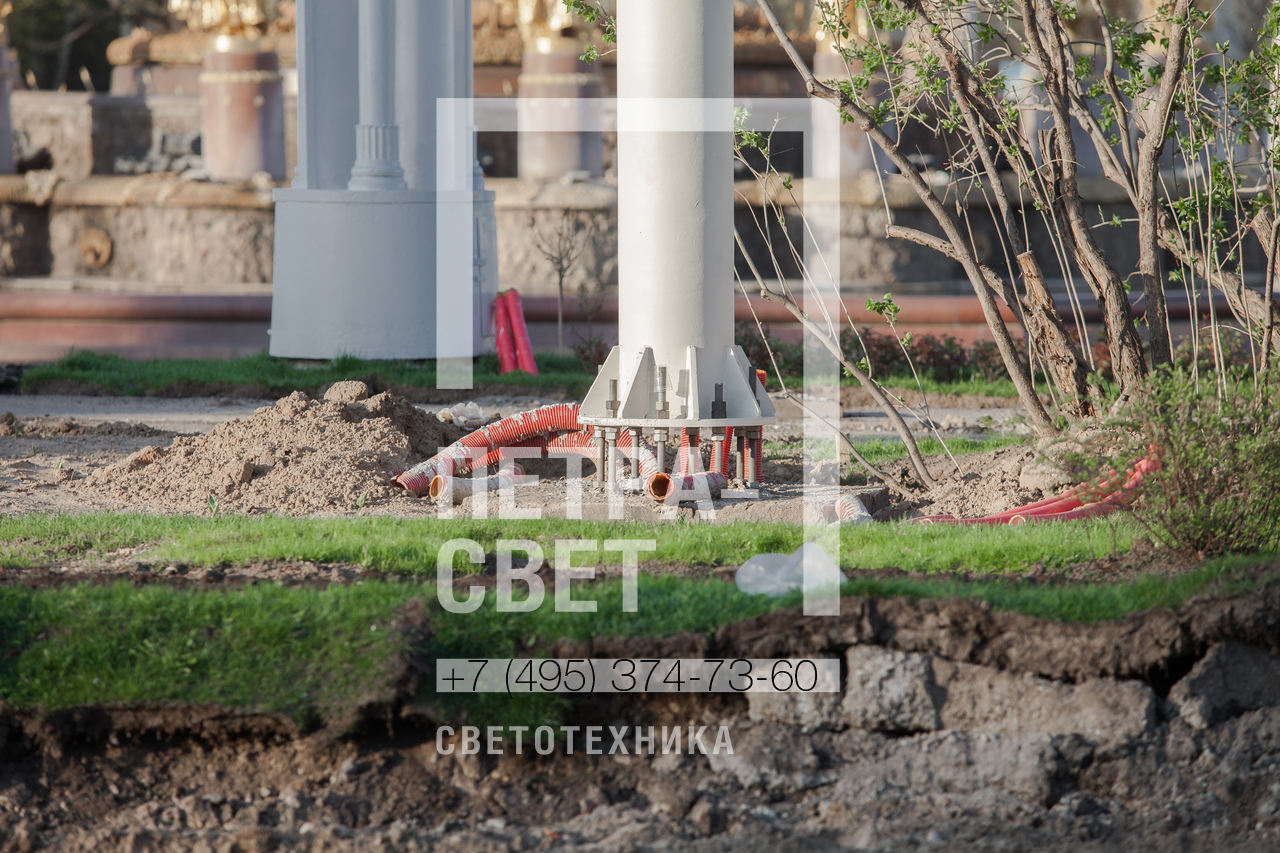

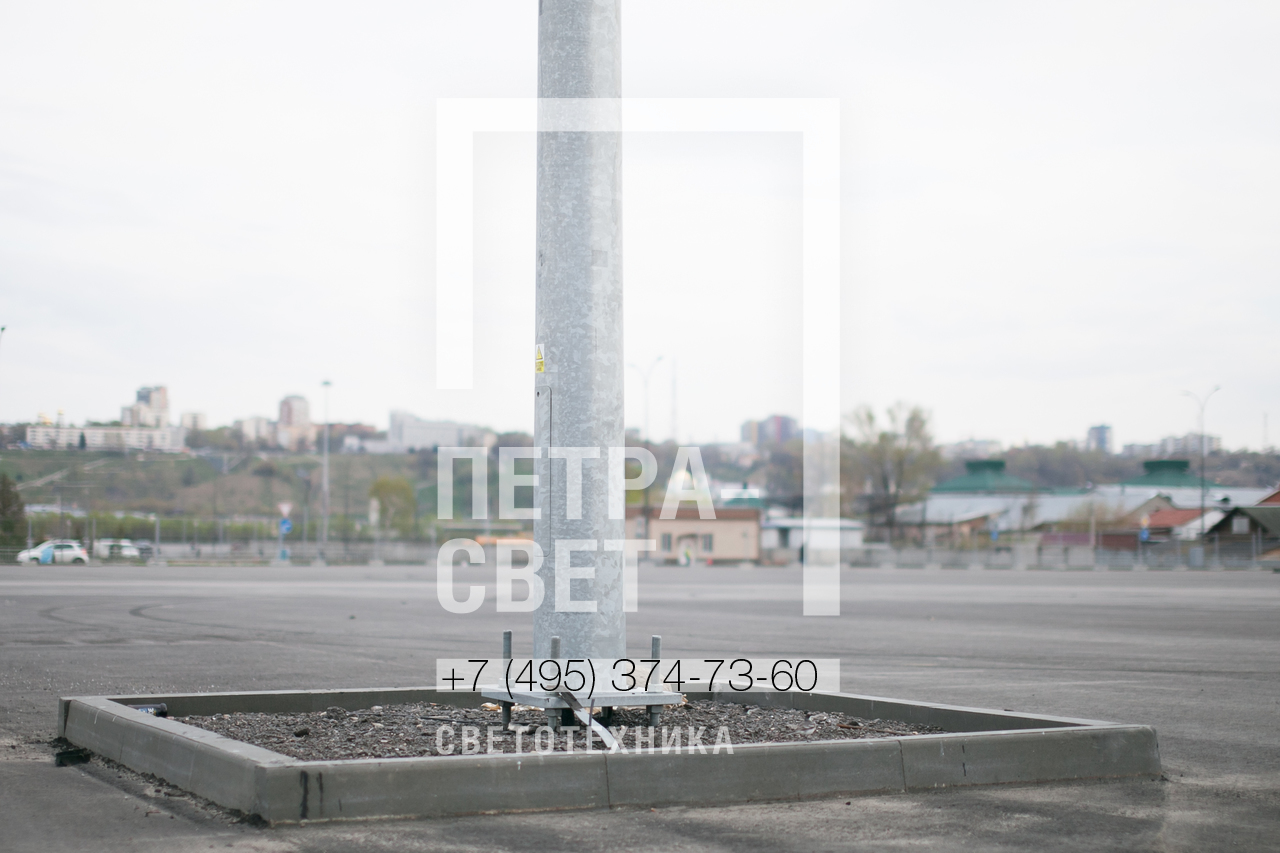

Примеры использования

Описание

Анкерные закладные, как и любые другие, предназначены для монтажа опор и мачт, а также они передают нагрузку от металлоконструкций фундаменту. Их особенность заключается в том, что они представляют собой отдельные шпильки.

Шпильки фиксируются параллельно друг другу на определенном расстоянии, равном расстоянию между отверстиями во фланце опоры. Для параллельной фиксации шпилек применяются вспомогательные фланцы, или кондуктора. Они поставляются в комплекте с закладными элементами.

Шпильки изготавливаются из прочной стали, которая поставляется передовыми отечественными производителями. Все поверхности изделия, которые располагаются за пределами фундамента, покрываются битумной мастикой в целях защиты конструкции от коррозии и прочих негативных воздействий.

Благодаря этому анкерные закладные могут использоваться практически в любых климатических условиях, включая приполюсный климат. Мастика обеспечивает защиту от слабоагрессивных сред. Большой запас прочности изделий позволяет монтировать опоры и мачты в регионах, где ветровая нагрузка достигает 48 кгс/м

По желанию заказчика может быть выполнена дополнительная обработка закладных горячим цинкованием или мастикой, которая может быть нанесена на все поверхности изделия без исключения.

Список моделей

Основные параметры анкерных закладных деталей фундамента

Наименование АЗДФ Масса*, кг Размеры АЗДФ, мм
H d n А Б
ЗА-30/8/Д540-0,94-хц 66 940 М30 8 630 540
ЗА-30/12/Д540-0,94-хц 94 940 М30 12 640 540
ЗА-30/18/Д640-1,3-хц 180 1300 М30 18 740 640
ЗА-30/18/Д740-1,3-хц 184 1300 М30 18 850 740
ЗА-30/18/Д780-1,3-хц 185 1300 М30 18 880 780
ЗА-30/18/Д840-1,3-хц 189 1300 М30 18 940 840
ЗА-30/24/Д920-1,3-хц 256 1300 М30 24 1020 920
ЗА-36/18/Д640-1,3-хц 259 1300 М36 18 740 640
ЗА-36/12/Д670-1,3-хц 182 1300 М36 12 770 670
ЗА-36/18/Д740-1,3-хц 267 1300 М36 18 840 740
ЗА-36/18/Д760-1,3-хц 264 1300 М36 18 860 760
ЗА-36/16/Д840-1,3-хц 240 1300 М36 16 950 840
ЗА-36/20/Д900-1,3-хц 308 1300 М36 20 1000 900
ЗА-36/24/Д920-1,3-хц 361 1300 М36 24 1020 920
ЗА-36/24/Д1070-1,3-хц 358 1300 М36 24 1200 1070
ЗА-42/24/Д1070-1,5-хц 558 1500 М42 24 1200 1070
ЗА-42/20/Д1500-1,5-хц 522 1500 М42 20 1640 1500
ЗА-42/24/Д1500-1,5-хц 587 1500 М42 24 1630 1500
ЗА-42/36/Д1620-1,8-хц 980 1800 М42 36 1760 1620

H - высота АЗДФ
d - номинальный диаметр резьбы шпильки
n - количество шпилек
А - диаметр вписанной окружности кондуктора
Б - межосевое расстояние шпилек
* - указана полная расчетная масса металлоконструкции АЗДФ с учетом покрытия

Установка

Установка закладных элементов

Установка анкерных закладных элементов осуществляется в подготовленный котлован – после установки по уровню их подземная часть, связанная с арматурой фундаментного блока, заливается бетоном. Основные параметры фундамента (количество и марка бетона, тип и количество арматуры) определяются его проектом, исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На обустроенный фундамент стандартно устанавливаются опоры или мачты. Установка оборудования осуществляется в соответствии с инструкциями по его монтажу (прилагается к каждому изделию).

Габаритные размеры


Галерея

1/3
2/3
3/3
