ОГС, ОГСП, ОГСГ, ОГУ . Опора граненая силовая
  • Заложена в проект: 1460 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Силовые граненые опоры предназначены не только для наружного освещения, но и других целей, таких как прокладка сетей низковольтных электропередач, крепление всевозможных рекламных конструкций и пр. Как правило, их устанавливают вдоль автомагистралей и городских улиц, на мостах и переездах и т.д.

Главная особенность этих изделий заключается в высокой прочности и устойчивости к ветровым нагрузкам. Кроме того, от несиловых опор они отличаются тем, что питание может быть подведено не только подземным, но и воздушным способом.

Опоры изготавливаются из прочной стали путем сгибания и заваривания продольного шва электросваркой. Образовавшуюся полость опоры можно использовать для прокладки кабеля в при подземном подведении питания. Поверхность конструкции покрывается цинком горячим методом, что обеспечивает надежную защиту от коррозии. Гарантия от производителя составляет 15 лет, но на практике цинкование защищает сталь от ржавления не менее 25-30 лет.

По способу монтажа граненые опоры бывают двух типов:

  • Фланцевые (ОГС, ОГУ) – монтируются на закладную болтовым способом.
  • Прямостоечные – имеют подземную часть, которая заглубляется в грунт и заливается бетоном.

В зависимости от модификации высота опоры может составлять от 8 до 12 метров. Также они различаются диаметром и другими некоторыми параметрами.

Список моделей

Наименование
ОГС/ОГСп/ОГСГ/ОГУ
Высота,
м
Вес,
кг
Верхний
диаметр,
мм
Нижний
диаметр,
мм
Размер
опорного
фланца, мм
Межцентровое
расстояние
отверстий, мм
ОГС-0,4-8 8 192 150 275 500 420
ОГС-0,4-9 9 214 150 275 500 420
ОГС-0,4-10 10 236 150 275 500 420
ОГС-0,7-8 8 216 150 315 500 420
ОГС-0,7-9 9 231 150 315 500 420
ОГС-0,7-10 10 253 150 315 500 420
ОГС-1,0-8 8 254 150 315 500 420
ОГС-1,0-9 9 282 150 315 500 420
ОГС-1,0-10 10 316 150 315 500 420
ОГС-1,3-8 8 302 150 315 500 420
ОГС-1,3-9 9 337 150 315 500 420
ОГС-1,3-10 10 373 146 320 500 420
ОГС-1,8-9 9 573 320 460 650 550
ОГС-1,8-10 10 633 320 460 650 550
ОГС-3,0-10 10 781 375 460 650 550
ОГС-1,8-8 8 512 320 460 650 550
ОГС-0,3-8 8 134,3 100 210 400 310
ОГС-0,3-9 9 174,8 100 225 500 420
ОГС-0,3-10 10 198,4 100 240 500 420
ОГС-0,4-8 8 157,5 90 240 500 420
ОГС-0,4-9 9 189,3 100 260 500 420
ОГС-0,4-10 10 214,5 100 275 500 420
ОГС-0,7-8 8 192,3 100 320 500 420
ОГС-0,7-9 9 215,6 100 325 500 420
ОГС-0,7-10 10 248,25 120 340 540 440
ОГС-0,3-8 8 135,2 90 200 400 310
ОГС-0,3-9 9 149,1 90 200 400 310
ОГС-0,4-8 8 135,2 90 200 400 310
ОГС-0,3-10 10 167,5 90 210 400 310
ОГС-0,4-10 10 172 90 220 400 310
ОГС-0,4-8 8 137,6 90 207 400 310
ОГС-0,4-9 9 153,1 90 210 400 310
ОГС-0,4-9 9 162 90 210 500 420
ОГС-0,4-10 10 192,4 110 240 500 420
ОГС-0,7-8 8 163,3 90 255 500 420
ОГС-0,7-9 9 189,6 90 280 500 420
ОГС-0,7-10 10 226,6 120 290 500 420
ОГС-1,0-8 8 213 130 335 580 470
ОГС-1,0-9 9 311 130 335 580 470
ОГСп-0,4-9(2,5) 9 280 149 315  —  —
ОГСп-0,7-9(2,5) 9 345 149 315  —
ОГСп-1,0-9(2,5) 9 412 149 315  —  —
ОГСп-1,3-9(2,5) 9 477 149 315  —  —
ОГСп-1,3-9(2,5) 9 368 150 460  —  —
ОГСГ-6,0-3,5 6 161 180 220 400 300
ОГСГ-6,0-6,0 6 167 180 250 400 300
ОГСГ-7,0-6,1 7 193 180 265 400 300
ОГСГ-8,0-6,5 8 210 180 275 400 300
ОГУ-0,4-11 11 262 150 275 500 420
ОГУ-0,4-12 12 273 150 275 500 420
ОГУ-0,6-12 12 304 150 315 500 420
ОГУ-0,7-11 11 282 150 315 500 420
ОГУ-0,8-12 12 373 150 315 500 420
ОГУ-0,9-11 11 351 150 315 500 420
ОГУ-1,0-11 11 411 150 315 500 420
ОГУ-1,0-12 12 441 150 315 500 420
ОГУ-1,5-11 11 580 320 460 650 550
ОГУ-1,5-12 12 630 320 460 650 550
ОГУ-2,1-12 12 742 320 460 650 550
ОГУ-2,2-11 11 682 320 460 650 550
ОГУ-2,5-12 12 921 375 460 650 550
ОГУ-2,7-11 11 846 375 460 650 550

Габаритные размеры

Галерея

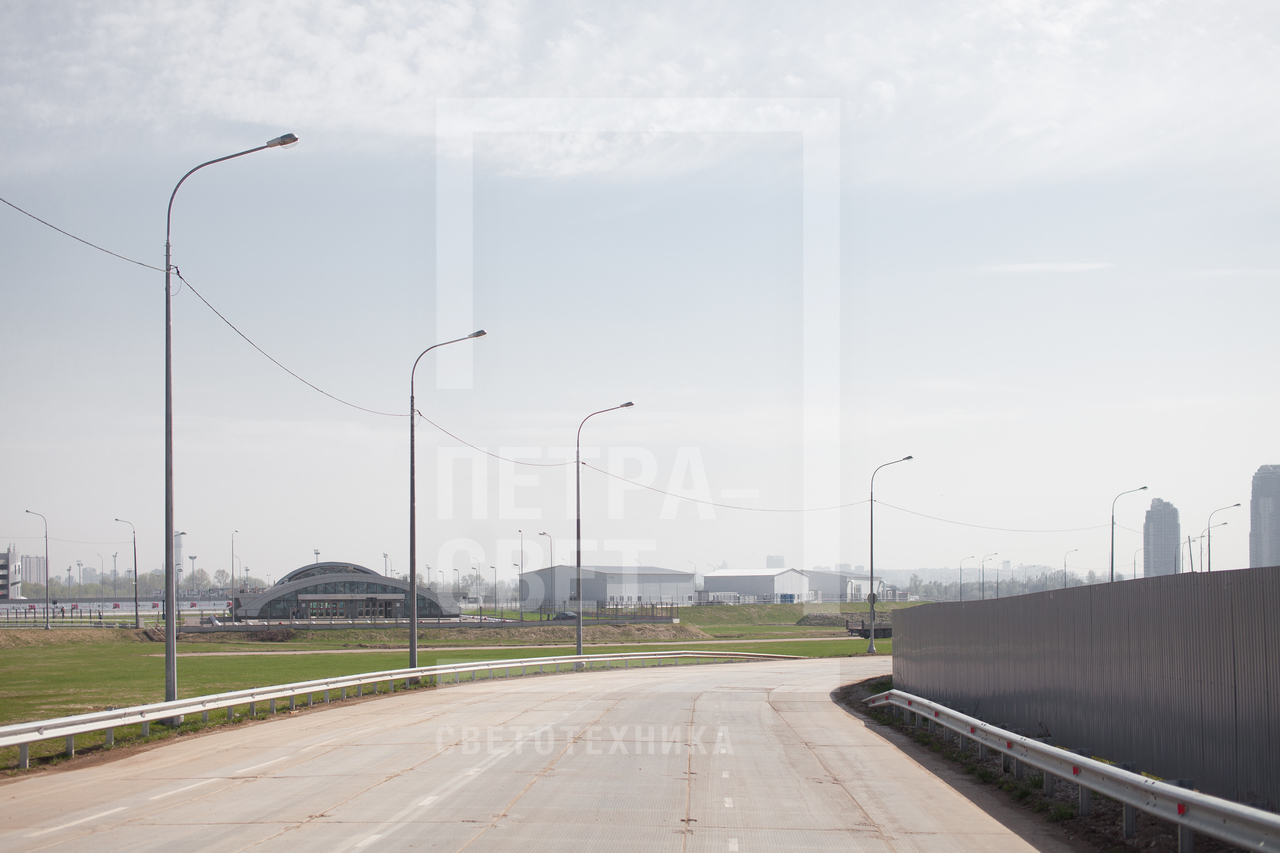

Равномерное освещение дорожного полотна обеспечивается светильниками установленными на опоры ОГС-0.4-8 1/7 Равномерное освещение дорожного полотна обеспечивается светильниками установленными на опоры ОГС-0.4-8
ОГС-0.4-10  - это металлические опоры граненые силовые выдерживающие изгибающую нагрузку до 400 кг при высоте ствола опоры 10 м. 2/7 ОГС-0.4-10 - это металлические опоры граненые силовые выдерживающие изгибающую нагрузку до 400 кг при высоте ствола опоры 10 м.
Опора ОГС с металлическим цоколем у основания. 3/7 Опора ОГС с металлическим цоколем у основания.

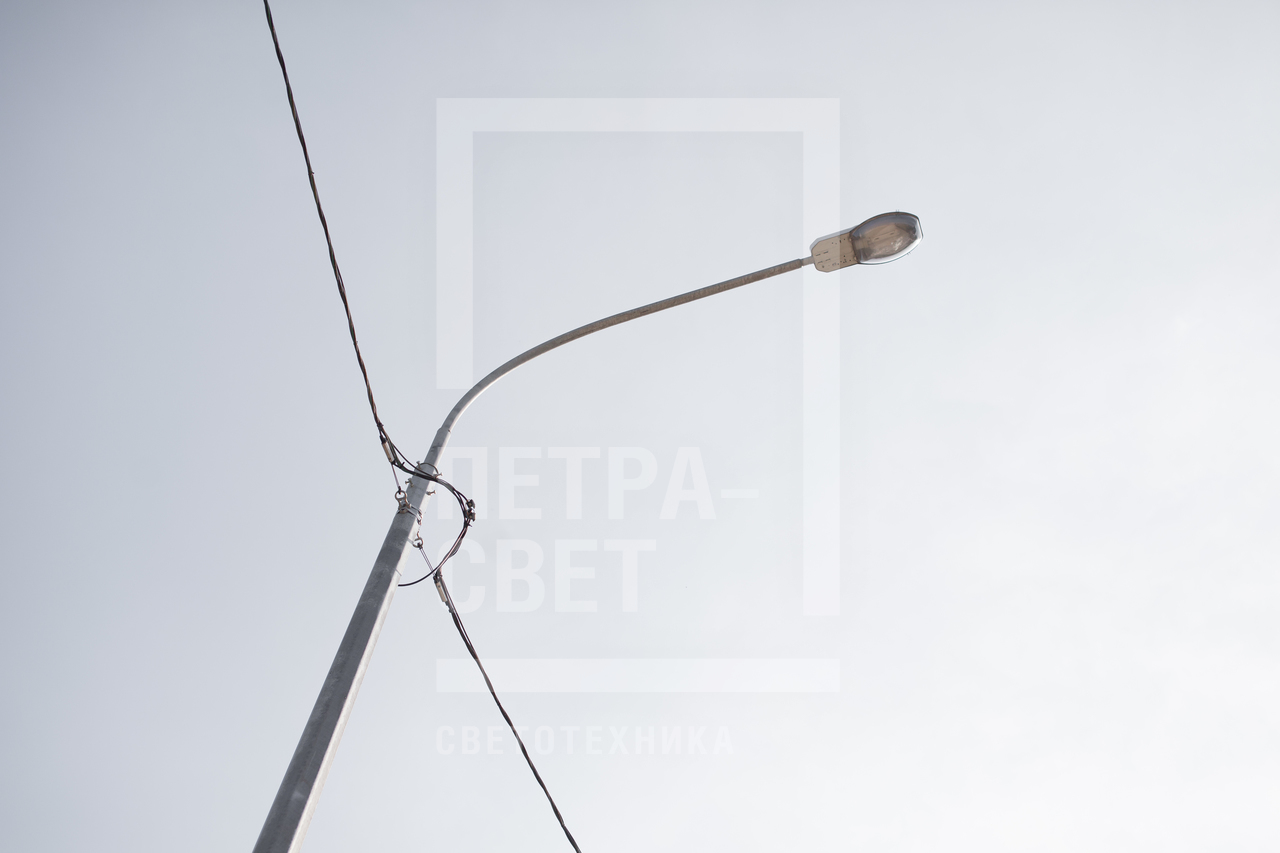

Силовая опора ОГС с верхним подводом кабеля 4/7 Силовая опора ОГС с верхним подводом кабеля
Опоры ОГУ 0.7-11 при высоте 11 метров  выдерживают нагрузку до 700кг 5/7 Опоры ОГУ 0.7-11 при высоте 11 метров выдерживают нагрузку до 700кг
Силовые опоры ОГС-0.4-10 с верхним подводом кабеля пр-д Стратонавтов г.Москва 6/7 Силовые опоры ОГС-0.4-10 с верхним подводом кабеля пр-д Стратонавтов г.Москва
Металлические столбы освещения ОГС-0.7-10 г Москва 7/7 Металлические столбы освещения ОГС-0.7-10 г Москва
