Описание

Опоры граненые конические силовые

Граненые конические силовые опоры предназначены для установки светильников искусственного освещения открытых пространств различного назначения (улиц, площадей, открытых территорий, дорог и развязок), установки растяжек.

Опоры рассчитаны на восприятие постоянных и временных нагрузок от 0,4 до 3,0 тн.

Способ монтажа

Для прямостоечных граненых силовых опор (ОГКС): установка опоры производится в грунт на глубину 2 метра, с последующем бетонированием.
Для фланцевых граненых силовых опор (ОГКСф): сначала монтируется фундаментный блок (закладная деталь) в грунт на глубину от 2 до 3 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора. При невозможности прямого монтажа используется консоль.

Способ подвода питающего кабеля

К опорам ОГКС и ОГКСф предусмотрена надземная (воздушная) и подземная подводка кабеля.
Для надземного (воздушного) подвода кабеля: В верхней части опоры на расстоянии 0,7 м от верхнего торца приваривается гайка заземления.
Для подземного подвода кабеля: В подземной части опоры (либо фундаментного блока) расположен лючок для ввода кабеля в опору. В надземной части опоры расположен лючок обслуживания.

Антикоррозийное покрытие

Лакокрасочное покрытие.
Антикоррозийная защита методом горячего цинкования ГОСТ 9.307-89.

Список моделей

Опоры ОГКСф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)

Обозначение опоры	P	H	D	d	Масса	Установочное место кронштейна	Фланец опоры						Рекомендуемый фундаментный блок
	P	H	D	d	Масса		ØA	Sфл	Мц	n	dотв	Обозначение фланца
	кг	м	мм	мм	кг		мм	мм	мм	шт	мм	Обозначение фланца
ОГКСф-400-8,0	400	8	240	150	184	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-400-9,0		9	240	150	204	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-400-10,0		10	240	150	225	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-700-8,0	700	8	300	150	221	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-700-9,0		9	300	150	245	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-700-10,0		10	300	150	268	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-1000-8,0	1000	8	300	150	280	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1000-9,0		9	300	150	311	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1000-10,0		10	300	150	399	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-8,0	1300	8	300	150	327	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-9,0		9	325	150	380	Ф6	540	25	420	10	40	фл.540x25-Мц420-10х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-10,0		10	350	150	442	Ф6	570	25	420	10	40	фл.540x25-Мц420-10х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0

Расшифровка условных обозначений ОГКСф

ОГКС - опора граненая коническая силовая
ф - фланцевая
Р - максимально допустимая нагрузка в верхней точке опоры
Н - высота опоры, м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм
ØА - наружный диаметр фланца опоры, мм
S_фл - толщина фланца опоры, мм
Мц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежный отверстий, шт
d_отв - диаметр крепежного отверстия, мм

Опоры ОГКС - прямостоечные (в грунт)

Обозначение опоры	Р	Н	Н1	D	d	Масса	Установочное место кронштейна
Обозначение опоры	кг	м	м	мм	мм	кг	Установочное место кронштейна
ОГКСп-400-8,0-2,0	400	8	2	260	150	225	Ф6
ОГКСп-400-9,0-2,0		9	2	260	150	245
ОГКСп-400-9,0-2,5		9	2,5	265	150	260
ОГКСп-400-10,0-2,0		10	2	260	150	270
ОГКСп-700-8,0-2,0	700	8	2	295	150	300	Ф6
ОГКСп-700-9,0-2,0		9	2	295	150	330
ОГКСп-700-9,0-2,5		9	2,5	300	150	340
ОГКСп-700-10,0-2,0		10	2	300	150	425
ОГКСп-1000-8,0-2,5	1000	8	2,5	310	150	380	Ф6
ОГКСп-1000-9,0-2,5	1000	9	2,5	310	150	420	Ф6

Расшифровка условных обозначений ОГКС

ОГКС - опора граненая коническая силовая
п - прямостоечная
Р - максимально допустимая нагрузка в верхней точке опоры
Н - высота надземной части опоры,м
Н1 - глубина подземной части опоры,м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм

Габаритные размеры

Опоры ОГКСф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)

Опоры граненые конические силовые (ОГКС, ОГСКф)

Опоры ОГКС - прямостоечные (в грунт)

Галерея

1/10 Опоры ОГКС установленные в северо-западном автономном округе г.Москва

2/10 Средний вес опор ОГКС от 330 кг. До 450 кг.

3/10 Максимальная изгибающая нагрузка которую способны понести опоры ОГКС - 1300кг

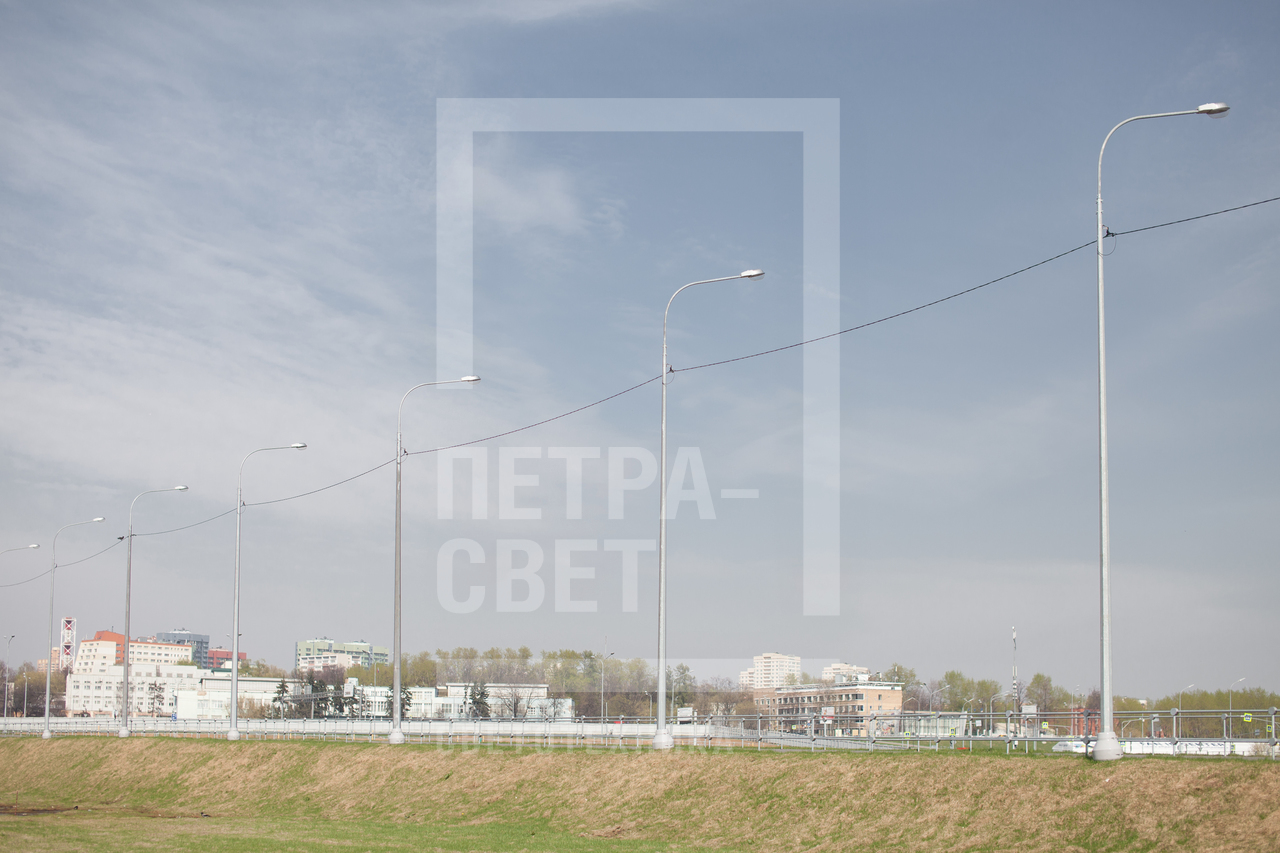

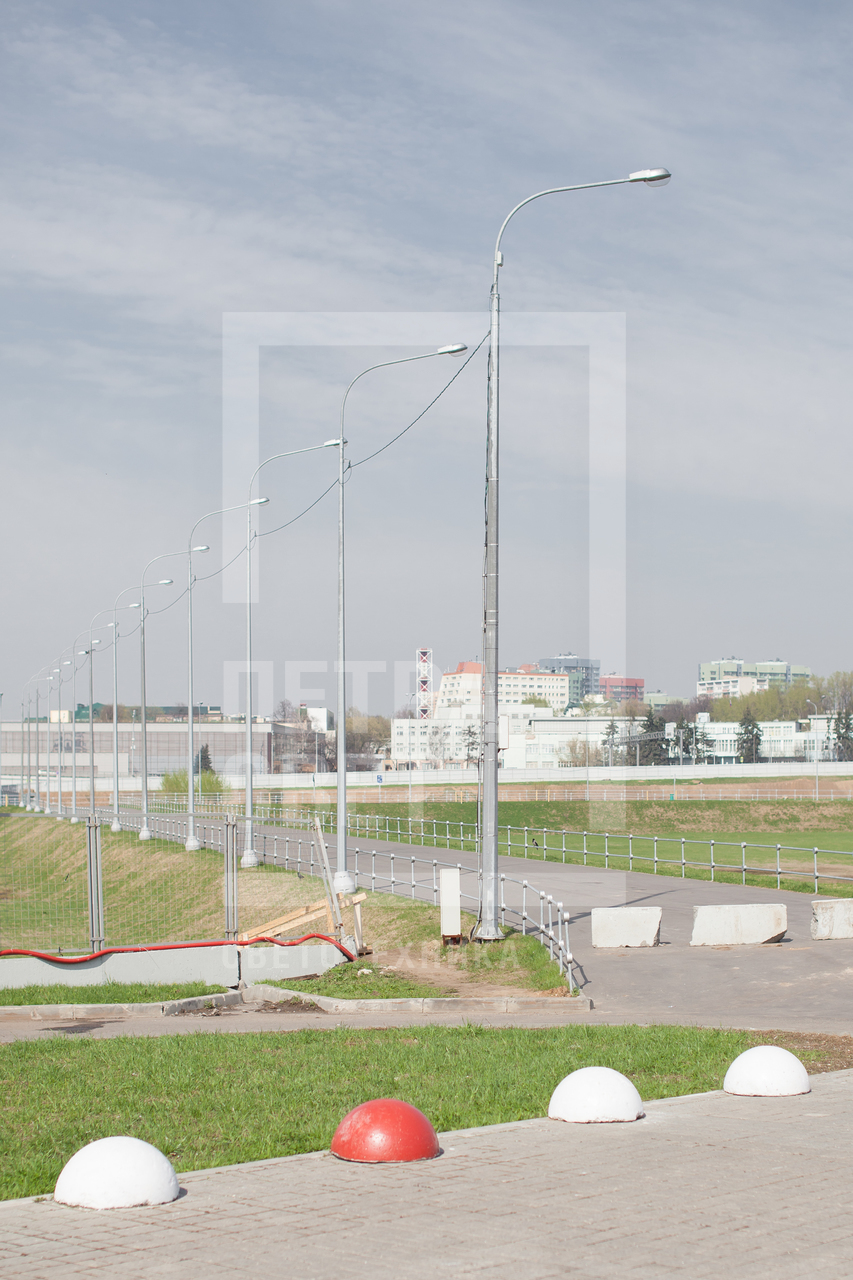

4/10 Опоры ОГКСф смонтированные с помощью фланцевого соединения на территории прилегающей к стадиону Открытие Арена г.Москва

5/10 Опоры ОГКСф-400-10,0 с верхним подводом кабеля г.Москва

6/10 Опора ОГКСф-400-9,0 г.Москва

7/10 Опора ОГКСф-400-8,0 с верхним подводом кабеля г.Сочи

8/10 ОГКСф-400-9,0 с однорожковым кронштейном г.Сочи

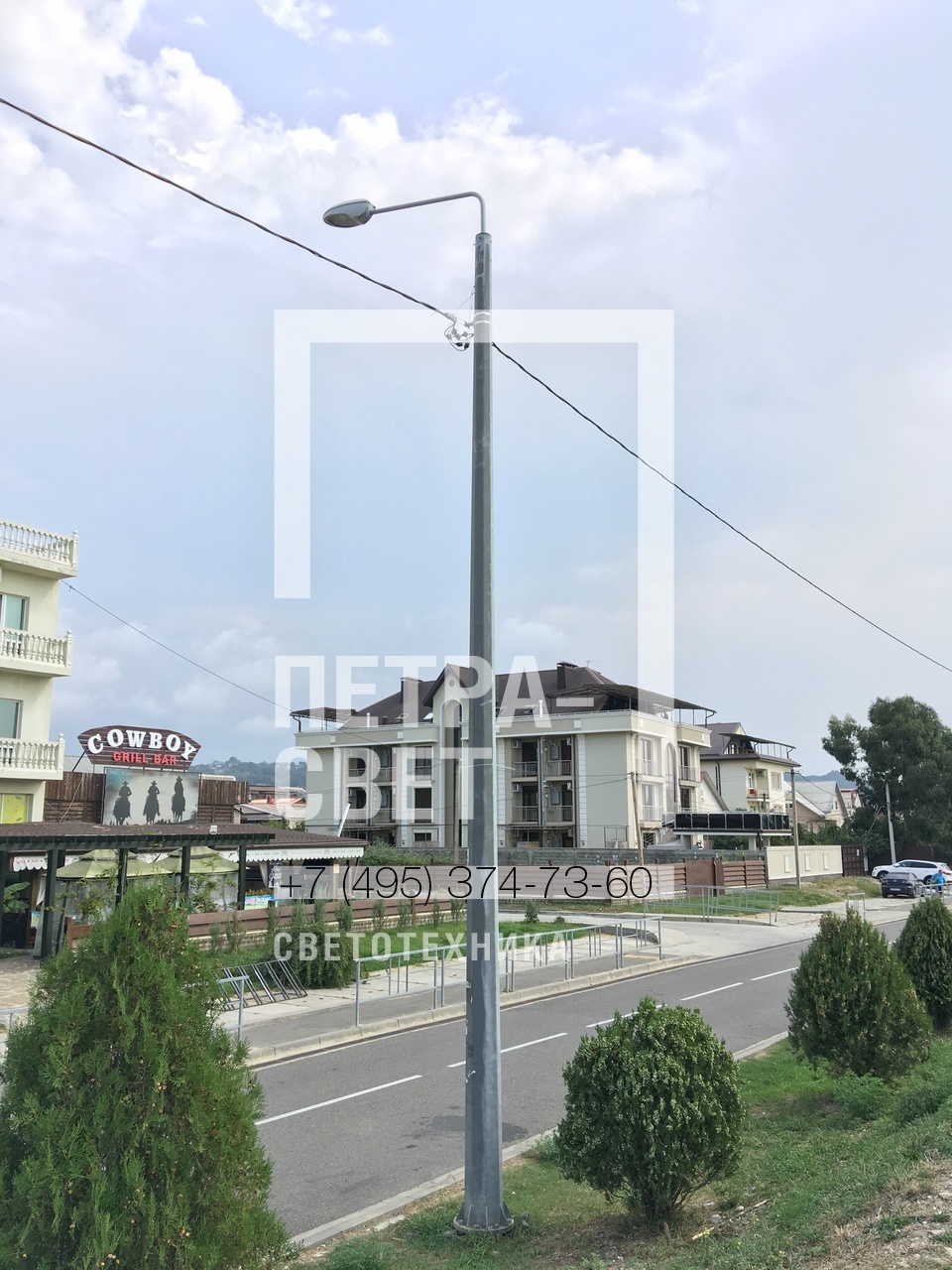

9/10 Опора ОГКСф-400-9,0 верхний подвод СИП кабеля, однорожковый кроштейн г.Адлер

10/10 Оцинкованные опоры ОГКСф на подъезде к Нижнему Новгороду
