Платан. Опора декоративная
  • Заложена в проект: 1621 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опора для освещения Платан относится к категории декоративных, а это значит, что она обладает красивым дизайном, способным украсить объект в дневное время. Ее можно использовать на площадях, в парках и скверах, а также в любых других местах, где дизайн освещения играет не важную роль.

Опора имеет полую конструкцию, что обеспечивает внутреннее подведение питания. Изготавливается она с применением качественного металлопроката, поставляемого ведущими российскими производителями. Причем для разных партий опор может применяться разный материал, так как он подбирается с учетом не только нагрузки и запаса прочности, но и климатических условий, в которых будет эксплуатироваться продукция.

Поверхность конструкции имеет надежную и долговечную защиту от коррозии, так как покрывается слоем цинка горячим способом. Кроме того, изделие окрашивается черной краской, которая обеспечивает дополнительную защиту. Все это позволяет опоре Платан не подвергаться ржавлению как минимум четверть века.

В ассортименте имеется несколько модификаций, которые различаются количеством посадочных для приборов освещения. Есть опоры для одного, двух и четырех светильников. Высота всегда стандартная – 5200 мм.

Крепление осуществляется фланцевым способом к закладному элементу, благодаря чему упрощается транспортировка и сама установка. Кроме того, имеется возможность повторного использования изделия.

Список моделей

Название Наименование опоры Наименование закладного
элемента фундамента
Масса*,
кг
Количество осветительных
приборов
H, мм
Платан-1 ОД-1-5,0-63 «Платан-1» ЗФ-20/4/Д270-1,5-б 168,0 1 5200
Платан-2 ОД-1-5,0-65 «Платан-2» ЗФ-20/4/Д270-1,5-б 182,0 2 5200
Платан-4 ОД-1-5,0-67 «Платан-4» ЗФ-20/4/Д270-1,5-б 206,0 4 5200

H – Высота опоры
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия.

Установка

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору устанавливаются торшерные светильники с диаметром посадочного отверстия 60 мм.

Габаритные размеры


Галерея

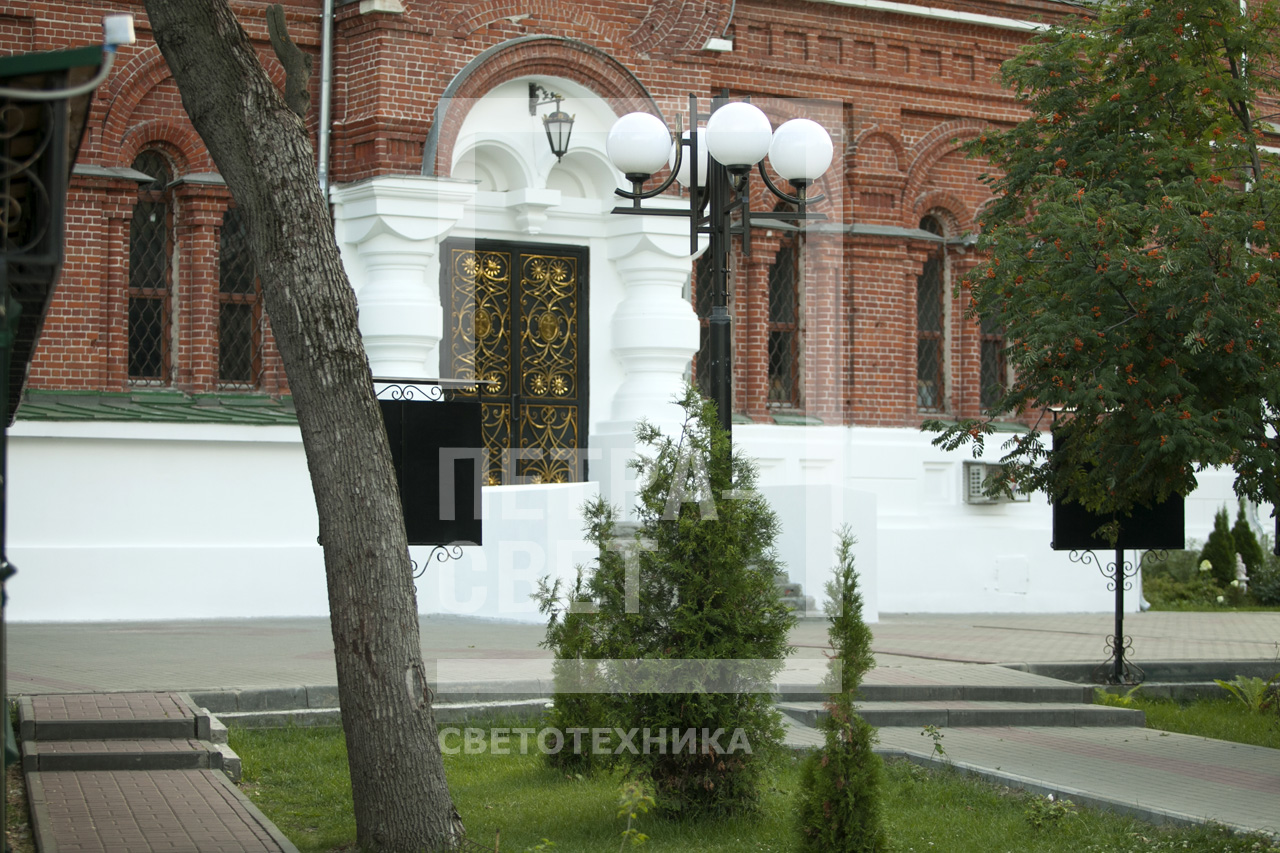

Парковая опора Платан была разработана прежде всего для освещения парков, скверов, аллей, набережных и дворовых территорий. На фото опора Платан установленная в г.Самара 1/12 Парковая опора Платан была разработана прежде всего для освещения парков, скверов, аллей, набережных и дворовых территорий. На фото опора Платан установленная в г.Самара
Опоры марки Платан устанавливаются при помощи соединения фланца нижней части ствола опоры с ответным фланцем на закладной детали. Закладная деталь помещается в выкопанный котлован и фиксируется бетонной смесью. 2/12 Опоры марки Платан устанавливаются при помощи соединения фланца нижней части ствола опоры с ответным фланцем на закладной детали. Закладная деталь помещается в выкопанный котлован и фиксируется бетонной смесью.
Как и граненые опоры парковая декоративная опора Платан может быть разной высоты. Но по умолчанию стандартная высота составляет 5 метров. 3/12 Как и граненые опоры парковая декоративная опора Платан может быть разной высоты. Но по умолчанию стандартная высота составляет 5 метров.
Количество светильников на опоре Платан может быть разным. Конструкция позволяет установить 1, 2 или 4 светильника. 4/12 Количество светильников на опоре Платан может быть разным. Конструкция позволяет установить 1, 2 или 4 светильника.
Для того чтобы металл используемый при производстве опоры Платан прослужил дольше и меньше подвергался воздействую коррозии его обрабатывают горячим цинком, после чего наносят лакокрасочное покрытие. 5/12 Для того чтобы металл используемый при производстве опоры Платан прослужил дольше и меньше подвергался воздействую коррозии его обрабатывают горячим цинком, после чего наносят лакокрасочное покрытие.

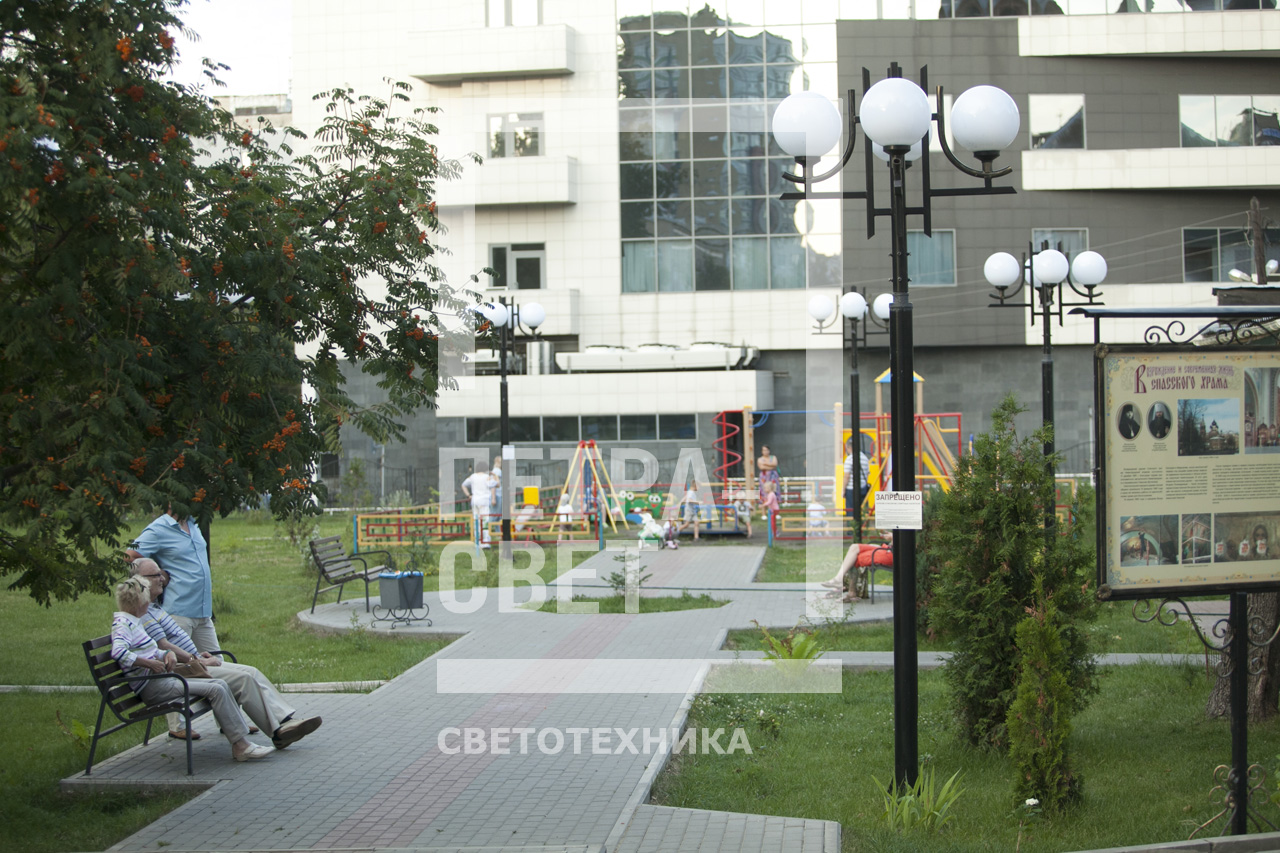

Декоративные опоры Платан хорошо себя зарекомендовали не только в освещении улиц, бульваров и аллей, но и на детских игровых площадках. 6/12 Декоративные опоры Платан хорошо себя зарекомендовали не только в освещении улиц, бульваров и аллей, но и на детских игровых площадках.
Вес опоры Платан от 168 кг до 206 кг в зависимости от количества рожков. Данная опора установлена в г.Самара 7/12 Вес опоры Платан от 168 кг до 206 кг в зависимости от количества рожков. Данная опора установлена в г.Самара
Посадочное отверстие для установки торшерных светильников на парковой опоре Платан составляет 60мм. На фото опора смонтированная в г.Самара 8/12 Посадочное отверстие для установки торшерных светильников на парковой опоре Платан составляет 60мм. На фото опора смонтированная в г.Самара
Ствол опоры Платан состоит из двух конструктивных элементов - нижняя часть опоры диаметром 219мм и верхняя часть опоры, непосредственно кронштейн, с диаметром трубы 89 мм. 9/12 Ствол опоры Платан состоит из двух конструктивных элементов - нижняя часть опоры диаметром 219мм и верхняя часть опоры, непосредственно кронштейн, с диаметром трубы 89 мм.

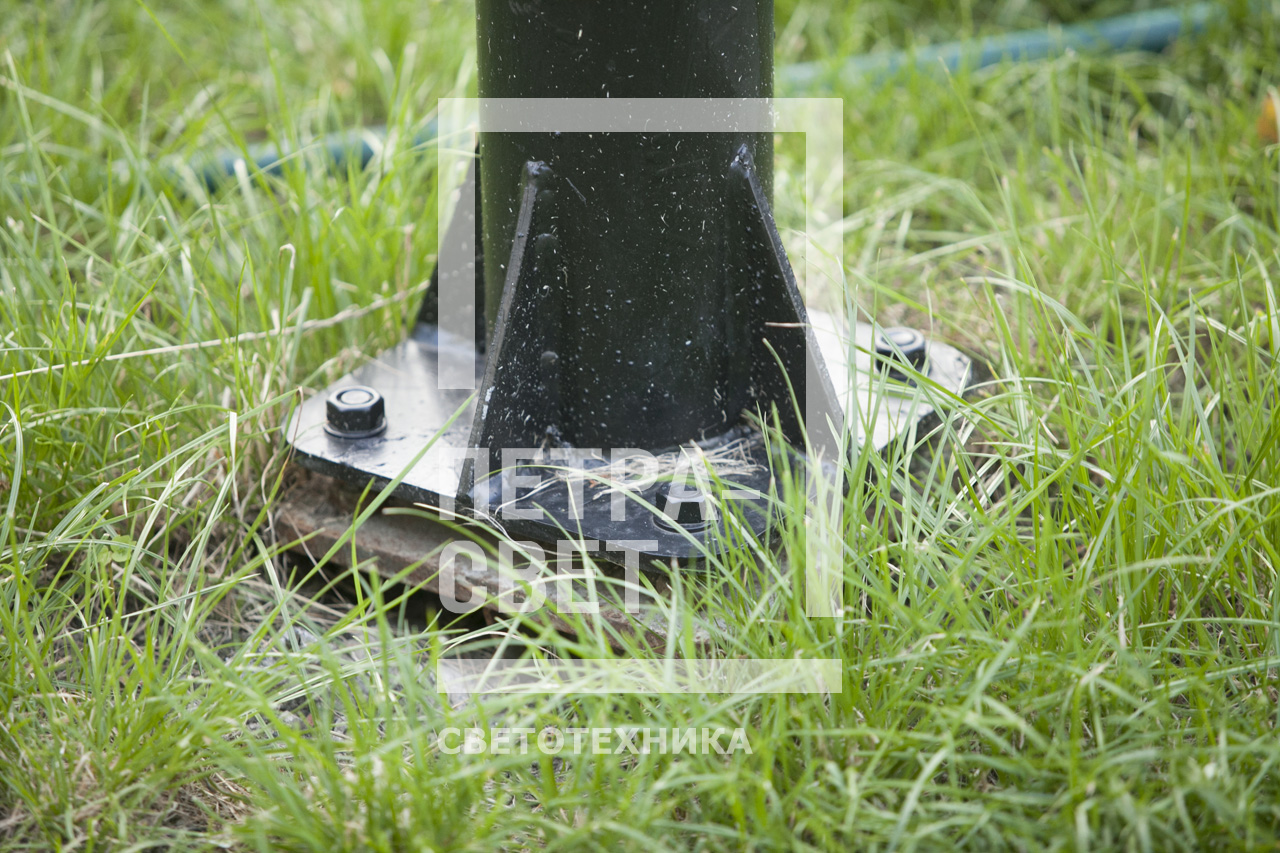

Тип установки опоры Платан фланцевый. Диаметр отверстия 20мм, межцентровое расстояние 270мм, диаметр фланца 310мм. 10/12 Тип установки опоры Платан фланцевый. Диаметр отверстия 20мм, межцентровое расстояние 270мм, диаметр фланца 310мм.
Опора парковая марки ОД-4-5,0-67 «Платан-4» установленная на закладную деталь ЗФ-20/4/Д270-1,5-б г.Самара 11/12 Опора парковая марки ОД-4-5,0-67 «Платан-4» установленная на закладную деталь ЗФ-20/4/Д270-1,5-б г.Самара
Производственный процесс парковых опор серии Платан очень трудоемкий в котором используют только высококачественные материалы отечественных производителей. 12/12 Производственный процесс парковых опор серии Платан очень трудоемкий в котором используют только высококачественные материалы отечественных производителей.
