ОД. Опора декоративная
  • Заложена в проект: 1027 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

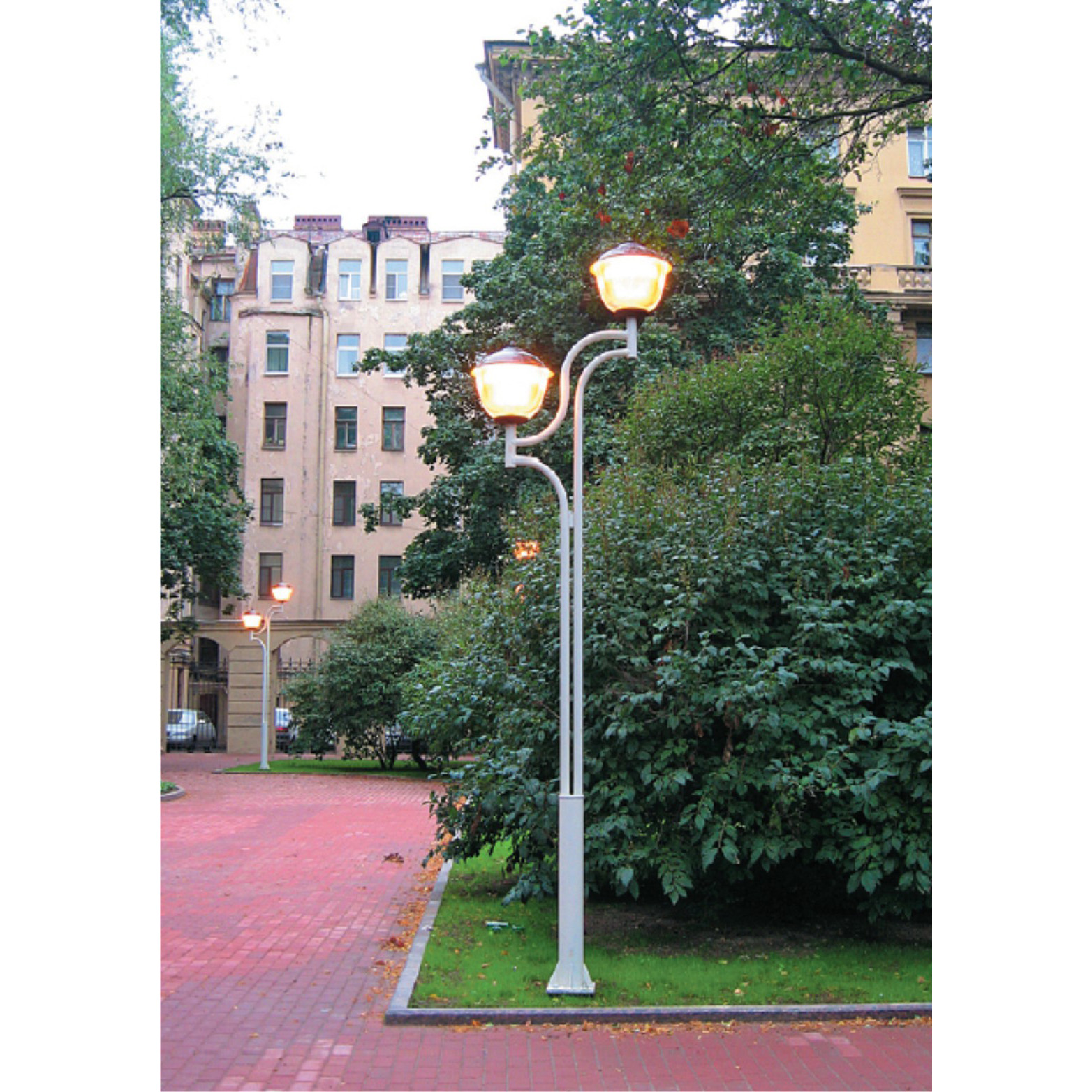

Примеры использования

Описание

Декоративные опоры, ОД, отличаются от обычных опор уличного освещения привлекательным видом. Поэтому служат не только элементом освещения, но и украшением объекта в светлое время суток. Кроме того, они имеют сравнительно небольшую высоту и предназначены для монтажа торшерных приборов освещения.

Данные изделия различаются не только размерами, но и другими важными параметрами:

  • Дизайном – могут быть симметричными или с креплением светильников на разной высоте.
  • Количество приборов освещения – может быть установлено от одного до четырех светильников.

Материалом для изготовления декоративных опор служит качественный трубный прокат, выполненный из высоких марок стали. За долговечность изделия отвечает цинковое покрытие, наносимое горячим методом. Оно способно предотвращать возникновение коррозии на протяжении нескольких десятков лет. Кроме того, дополнительно конструкция покрывается защитно-декоративной краской, что также повышает срок эксплуатации.

Монтаж изделия осуществляется фланцевым способом, поэтому для установки требуется закладная деталь. Подключение питания осуществляется под землей через закладную и фланец.

Высота конструкции может составлять от 3 до 6 метров, что позволяет подобрать оптимальный вариант опоры для освещения любого объекта.

Устройство

  • Опоры изготавливаются из трубного проката.

Покрытие

  • Горячее цинкование, лакокрасочное покрытие.

Фундамент

  • Тип и размер фундамента определяется в зависимости от расчета выбранной конструкции.
  • Фундамент металлический.

Список моделей

Название Обозначение
ОД
Нижний
диаметр
D, мм
Размеры
опорного
фланца А, м
Межцентровое
расстояние
отверстий B, мм
Подземная
часть
L, мм
Количество
осветительных
приборов ОП, шт
Вес Ф/L
m, кг
Высота
H, м
ОД-3 ОД-1-1-3,0 (И) 108 250x250 160 1,2 1 46/50 3
ОД-4 ОД-1-1-4,0 (И) 108 250x250 160 1,2 1 59/63 4
ОД-4 ОД-2-2-4,0 (И) 108 250x250 160 1,2 2 88/81 4
ОД-5 ОД-2-2-5,0 (И) 133 250x250 160 1,2 2 107/99 5
ОД-6 ОД-2-2-6,0 (И) 133 250x250 160 1,2 2 124/116 6
ОД-4 ОД-2-4-4,0 (И) 133 250x250 160 1,2 4 53/43 4
ОД-5 ОД-2-4-5,0 (И) 108 250x250 160 1,2 4 61/53 5
ОД-6 ОД-2-4-6,0 (И) 133 250x250 160 1,2 4 70/61 6
ОД-4 ОД-3-2-4,0 (И) 108 250x250 160 1,2 2 98/94 4
ОД-5 ОД-3-2-5,0 (И) 133 250x250 160 1,2 2 109/102 5
ОД-6 ОД-3-2-6,0 (И) 133 250x250 160 1,2 2 128/120 6
ОД-4 ОД-3-4-4,0 (И) 108 250x250 160 1,2 4 62/53 4
ОД-5 ОД-3-4-5,0 (И) 108 250x250 160 1,2 4 72/63 5
ОД-6 ОД-3-4-6,0 (И) 108 250x250 160 1,2 4 81/73 6
ОД-4 ОД-5-2-4,0 (И) 108 250x250 160 1,2 2 54/46 4
ОД-5 ОД-5-2-5,0 (И) 133 250x250 160 1,2 2 45/36 5
ОД-6 ОД-5-2-6,0 (И) 133 250x250 160 1,2 2 50/41 6
ОД-3 ОД-6-2-3,0 (И) 133 250x250 160 1,2 2 41/51 3
ОД-3,5 ОД-6-2-3,5 (И) 133 250x250 160 1,2 2 44/64 3,5
ОД-4 ОД-6-2-4,0 (И) 133 250x250 160 1,2 2 49/58 4

Габаритные размеры
