ОГСКЛ. Опоры граненые складывающиеся
  • Заложена в проект: 1438 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

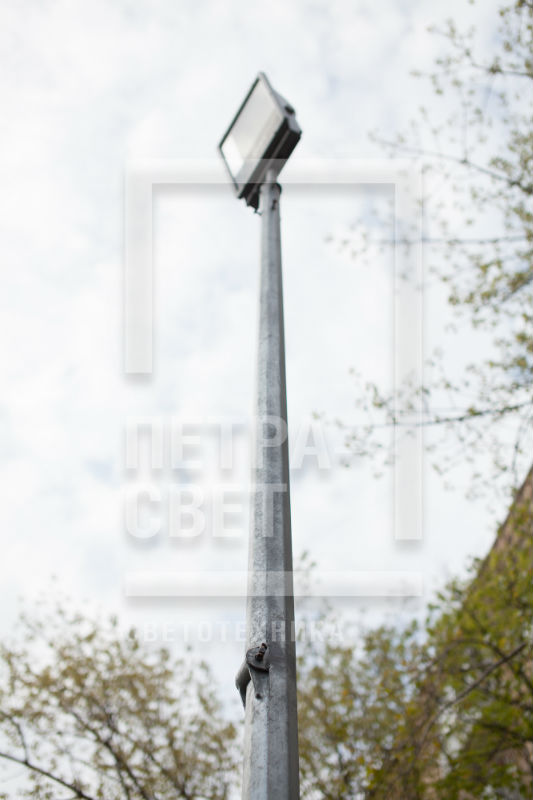

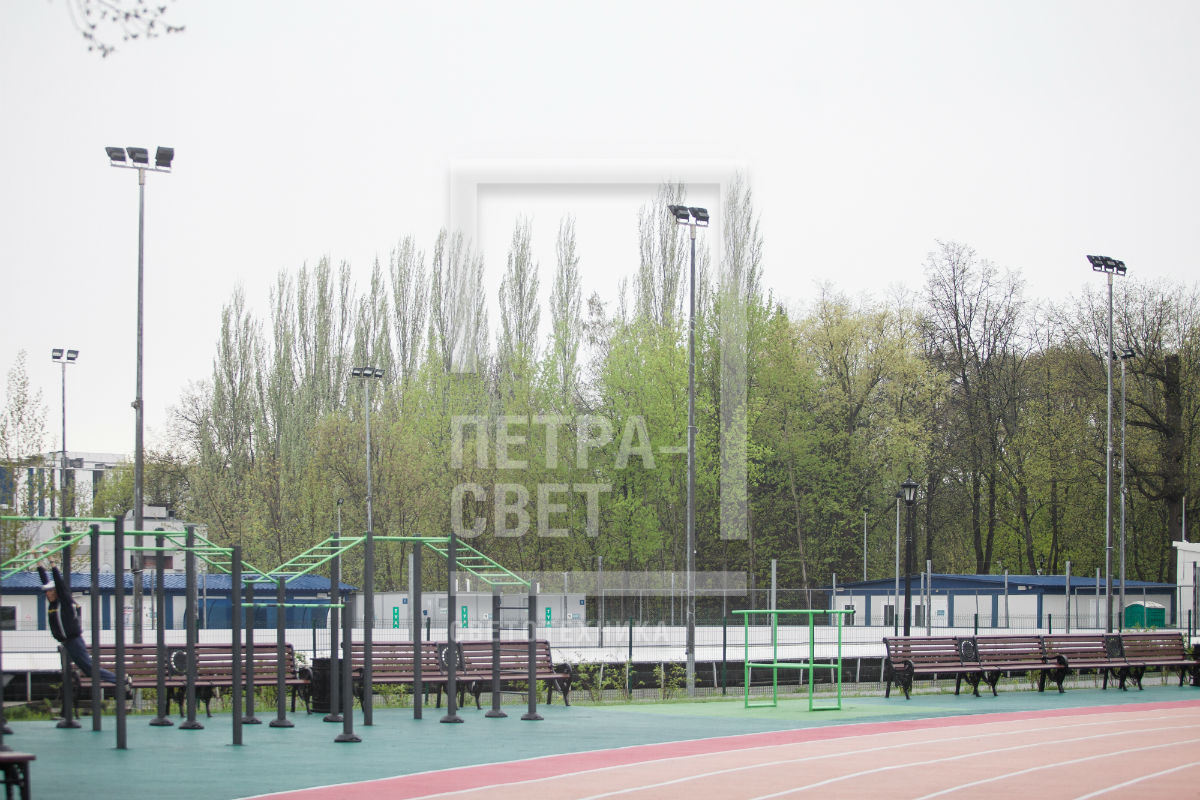

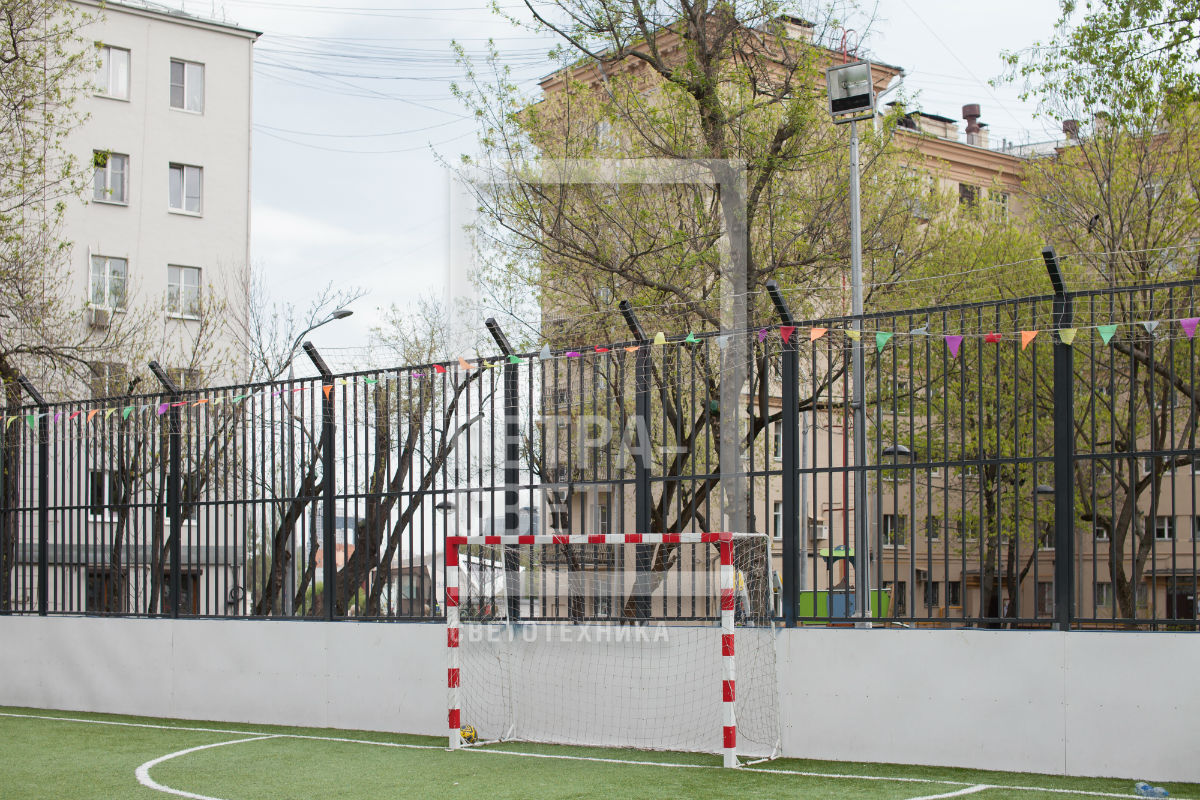

Примеры использования

Описание

Опоры граненые конические складывающиеся

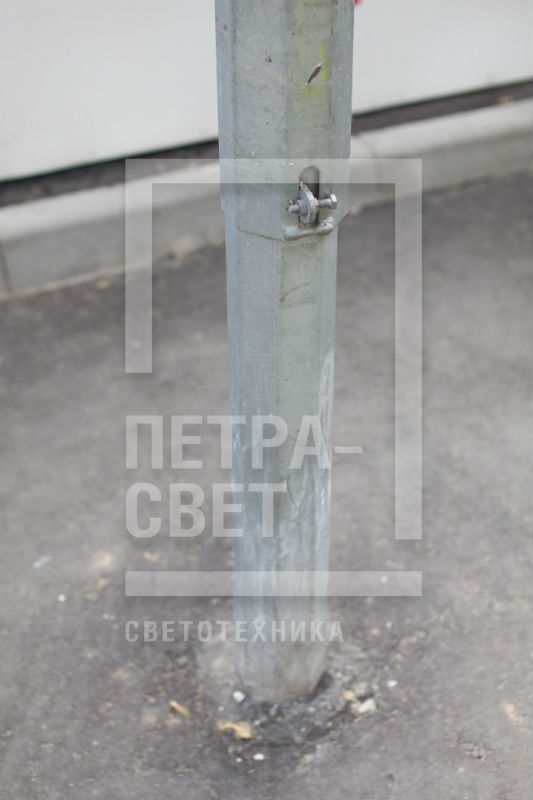

Основное назначение граненых складывающихся опор, или ОГСКЛ – это организация уличного освещения. Они не предназначены для использования в качестве силовых. Главной их особенностью является то, что они состоят из двух частей, которые соединены друг с другом при помощи поворотного механизма. Благодаря этому вершина опоры может опускаться практически до земли.

Это качество упрощает монтаж и обслуживание электрооборудования, так как для доступа к нему не требуется спецтехника. Поэтому ОГСКЛ используют обычно в тех случаях, когда подъезд техник к опорам просто невозможен. Это могут быть пироны железнодорожных вокзалов, спортивные объекты и пр. Опускание верхней части опоры осуществляется достаточно просто, при помощи закрепленного на вершине троса.

Конструкция изготавливается из качественного листового проката, который производится из высоких марок стали. Для обеспечения долговечности применяется следующая антикоррозионная защита:

·      Порошковая или жидкая краска.

·      Горячее цинкование.

По желанию заказчика может быть применена двойная защита, то есть, вначале цинкование, а затем покраска.

Опора устанавливается фланцевым способом, то есть фиксируется к закладной детали при помощи болтов. В результате уменьшается длина конструкции, так как отсутствует подземная часть. Это упрощает транспортировку, а также позволяет демонтировать изделие. Высота конструкции, в зависимости от модификации составляет от 6 до 12 метров.

Способ монтажа

Сначала монтируется закладной элемент (фундаментный блок) в грунт на глубину от 1,5 до 2,5 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Способ подвода питающего кабеля

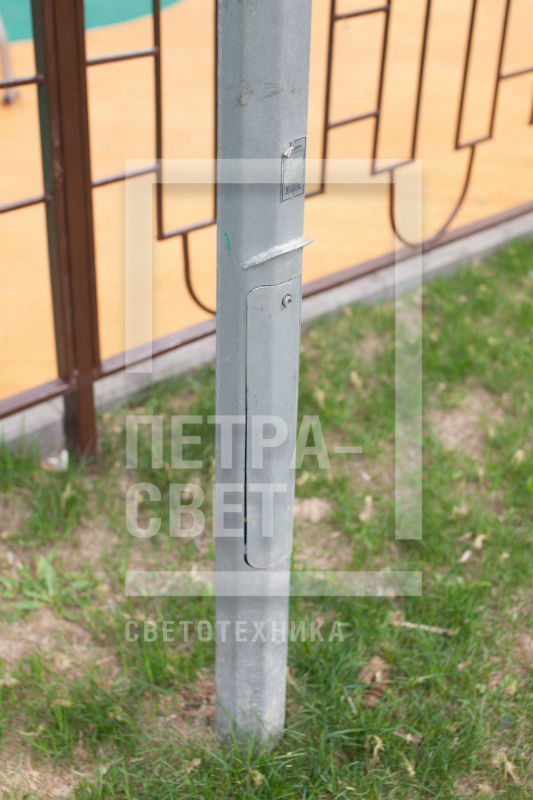

Для граненых складывающихся опор (ОГСКЛ) предусмотрена исключительно подземная подводка кабеля. В фундаментном блоке расположен лючок для ввода кабеля в опору. В надземной части опоры расположен лючок обслуживания.

Антикоррозийное покрытие:

  • Лакокрасочное покрытие.
  • Порошковая окраска (для опор высотой не более 5 м).
  • Антикоррозийная защита методом горячего цинкования ГОСТ 9.307-89.

Список моделей

Обозначение опоры Н D d Установочное
место
кронштейна
Фланец опоры Рекомендуемый
фундаментный
блок
ØА Sфл Мц n dотв Обозначение фланца
м мм мм мм мм мм шт мм
ОГСКЛ-6,0 6 152 78 ФЛ 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-2,0
ОГСКЛ-8,0 8 152 78 ФЛ 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,159-2,5
ОГСКЛ-10,0 10 180 92 ФЛ 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,219-2,5
ОГСКЛ-12,0 12 225 92 ФЛ 300х300 10 230 4 20 фл.300х300х10-Мц230-4х20 ФБ-0,219-2,5

Расшифровка условных обозначений ОГСКЛ

ОГСКЛ - опора граненая коническая складывающаяся
P - максимально допустимая нагрузка в верхней точке опоры
Н - высота опоры,м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм
ØА - наружный диаметр фланца опоры,мм
Sфл - толщина фланца опоры, мм
Мц - межцентровое расстояние крепежных отверстия на фланце, мм
n - количество крепежных отверстий, шт
dотв - диаметр крепежного отверстия, мм

Габаритные размеры

Опоры ОГКф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)
