ОГК-7. Опора граненая коническая
  • Заложена в проект: 1768 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

ОГК-7 представляют собой 7-метровые конструкции со стволом из листовой стали, которые используются для строительства систем освещения различных объектов.

Применение опор с подземной подводкой кабелей дает инженерам несколько существенных преимуществ:

  1. Кабели для подводки питания остаются скрытыми. Они не видны прохожим и не портят внешний вид городских улиц. Отсутствие воздушных силовых линий позволяет избежать визуального «загрязнения» пространства.
  2. Кабели не мешают движению транспорта и механизмов. При использовании опор этого типа для освещения промышленных и складских площадок висящие в воздухе кабели не будут мешать движению грузовых автомобилей, погрузчиков, других видов транспорта и механизмов.
  3. Силовые линии защищены от повреждений. Так как провода не находятся в воздухе, они надежно защищены от негативного воздействия ультрафиолета, не повреждаются падающими ветками деревьев, не рвутся из-за сильного ветра или намерзшего льда.
  4. Кабели легко ремонтировать. При повреждении кабеля его легко заменить на новый. Так как кабель находится в защитной оболочке, нужный фрагмент можно протянуть заново, не прибегая к земляным работам.

Вам нужны силовые опоры типа ОГК? Купить их можно на нашем производственном предприятии.

Список моделей

Наименование
ОГК
Высота,
м
Вес,
кг
Верхний
диаметр,
мм
Нижний
диаметр,
мм
Размер
опорного
фланца, мм
Межцентровое
расстояние
отверстий, мм
ОГК-7 7 58 58 135 250 160
ОГК-7 7 91 75 150 300 200
ОГК-7 7 62 58 135 300 200

Габаритные размеры


Галерея

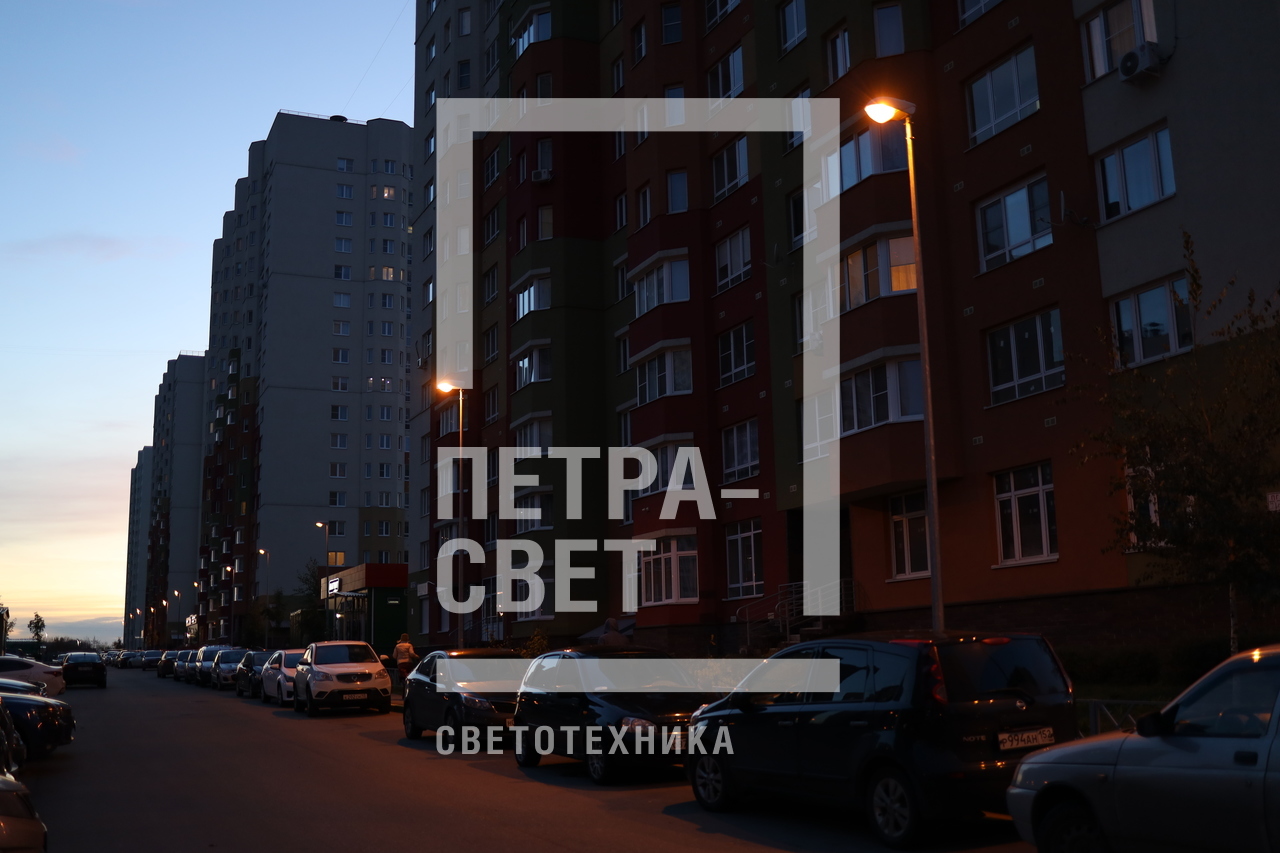

С помощью опор ОГК‐7 можно освещать спортивные площадки во дворах, в том числе места для игры в футбол летом и хоккей зимой. Для этого подходят опоры высотой семь метров. На фото изображены конструкции со стволами из листовой стали с гранёным поперечным сечением. На их оголовке могут устанавливаться разные типы светильников в зависимости от задач, которые стоят перед проектировщиками. 1/10 С помощью опор ОГК‐7 можно освещать спортивные площадки во дворах, в том числе места для игры в футбол летом и хоккей зимой. Для этого подходят опоры высотой семь метров. На фото изображены конструкции со стволами из листовой стали с гранёным поперечным сечением. На их оголовке могут устанавливаться разные типы светильников в зависимости от задач, которые стоят перед проектировщиками.
Опора из листовой стали марки ОГК‐7 установлена во дворе жилого дома по ул. Советская в г.Курске. Прочность этой опоры позволяет устанавливать на верхушке кронштейны с одним‐ четырьмя выносами для осветительных приборов. В зависимости от модификации можно устанавливать консольные и венчающие светильники, а также прожекторы с монтажной скобой для точного направления светового потока. 2/10 Опора из листовой стали марки ОГК‐7 установлена во дворе жилого дома по ул. Советская в г.Курске. Прочность этой опоры позволяет устанавливать на верхушке кронштейны с одним‐ четырьмя выносами для осветительных приборов. В зависимости от модификации можно устанавливать консольные и венчающие светильники, а также прожекторы с монтажной скобой для точного направления светового потока.
На фото изображены опоры освещения ОГК‐7, которые установлены в ЖК «Цветы» в Нижнем Новгороде. У этой модели толщина листовой стали ствола составляет четыре мм, диаметр у основания 150 мм, у оголовка – 75 мм. Благодаря этому вес конструкции составляет всего 91 кг. 3/10 На фото изображены опоры освещения ОГК‐7, которые установлены в ЖК «Цветы» в Нижнем Новгороде. У этой модели толщина листовой стали ствола составляет четыре мм, диаметр у основания 150 мм, у оголовка – 75 мм. Благодаря этому вес конструкции составляет всего 91 кг.
Опоры типа ОГК‐7 подключаются к питанию подземным способом. Поэтому висящие в воздухе провода не портят внешний вид улиц города. Крепление наземной части на фундаменте производится с помощью закладных деталей фундамента. Силовой подземный кабель проводится через отверстие под землёй и вводится внутрь через фланец. 4/10 Опоры типа ОГК‐7 подключаются к питанию подземным способом. Поэтому висящие в воздухе провода не портят внешний вид улиц города. Крепление наземной части на фундаменте производится с помощью закладных деталей фундамента. Силовой подземный кабель проводится через отверстие под землёй и вводится внутрь через фланец.
Несиловая фланцевая гранёная опора ОГК‐7 имеет высоту семь метров, но доступны варианты от четырёх до 16 метров. Поэтому с их помощью можно создавать эффективные системы освещения различных объектов. На фото изображена модель, которая комплектуется угловым двусторонним кронштейном. Он крепится к оголовку с помощью болтов. Сам монтаж опоры на месте производится на фланец с помощью закладной детали фундамента. 5/10 Несиловая фланцевая гранёная опора ОГК‐7 имеет высоту семь метров, но доступны варианты от четырёх до 16 метров. Поэтому с их помощью можно создавать эффективные системы освещения различных объектов. На фото изображена модель, которая комплектуется угловым двусторонним кронштейном. Он крепится к оголовку с помощью болтов. Сам монтаж опоры на месте производится на фланец с помощью закладной детали фундамента.
Опора ОГК‐7 является несиловой, она отличается от силовой прочностью и способом подводки питающего кабеля. К несиловой конструкции провода подключаются под землёй, коммутация осуществляется через ревизионное отверстие в нижней части. Силовые опоры подключаются по воздуху или под землёй в зависимости от выбранного решения. 6/10 Опора ОГК‐7 является несиловой, она отличается от силовой прочностью и способом подводки питающего кабеля. К несиловой конструкции провода подключаются под землёй, коммутация осуществляется через ревизионное отверстие в нижней части. Силовые опоры подключаются по воздуху или под землёй в зависимости от выбранного решения.
ОГК‐7 – это опора гранёная коническая высотой семь метров. Устанавливается на месте с помощью квадратного фланца на закладную деталь фундамента. На фото изображена опора, установленная в Нижнем Новгороде для освещения четырёхполосной автомобильной дороги. 7/10 ОГК‐7 – это опора гранёная коническая высотой семь метров. Устанавливается на месте с помощью квадратного фланца на закладную деталь фундамента. На фото изображена опора, установленная в Нижнем Новгороде для освещения четырёхполосной автомобильной дороги.
Опоры ОГК‐7 подключаются к силовым линиям подземным способом. Для соединения провода с электрической частью ствола в нижней части предусмотрено ревизионное отверстие с крышкой. Оно защищено от доступа посторонних крышкой с ключом. 8/10 Опоры ОГК‐7 подключаются к силовым линиям подземным способом. Для соединения провода с электрической частью ствола в нижней части предусмотрено ревизионное отверстие с крышкой. Оно защищено от доступа посторонних крышкой с ключом.
Для освещения территорий жилых комплексов могут использоваться различные опоры. Кроме гранёных конических могут устанавливаться круглые конические или трубные. Комбинация разных конструкций для систем уличного освещения позволяет создать максимально эффективную и экономичную систему освещения. 9/10 Для освещения территорий жилых комплексов могут использоваться различные опоры. Кроме гранёных конических могут устанавливаться круглые конические или трубные. Комбинация разных конструкций для систем уличного освещения позволяет создать максимально эффективную и экономичную систему освещения.
Опоры освещения ОГК‐7 имеют высоту семь метров, поэтому в отличие от мачт высотой 50 метров используются для освещения небольших площадок и местности с плотной застройкой или густой растительностью. Их назначение можно менять в зависимости от конструкции установленных светильников. 10/10 Опоры освещения ОГК‐7 имеют высоту семь метров, поэтому в отличие от мачт высотой 50 метров используются для освещения небольших площадок и местности с плотной застройкой или густой растительностью. Их назначение можно менять в зависимости от конструкции установленных светильников.
