ОГК-6. Опора граненая коническая в Москве

Описание

Опоры граненые конические силовые модели ОГК-6 имеют в нижней части фланец, который облегчает процесс монтажа конструкции.

Установка опоры на месте производится по такой схеме:

В месте монтажа подготавливается котлован. Чаще всего он делается с помощью ручного бура или подвижной буровой установки. Диаметр отверстия и глубина рассчитываются в зависимости от размера ЗДФ, параметров грунта, ветровой нагрузки и других характеристик.
В котлован помещается закладная деталь фундамента. В ней имеется технологическое отверстие, через которое пропускается силовой кабель. Отверстие сквозное, поэтому с другой стороны также можно подвести кабель для создания непрерывной осветительной сети.
Закладная деталь фундамента бетонируется. Марка раствора определяется согласно проекту. Уровень смеси после заливки должен быть выше отверстия для подводки кабеля. Дальнейшие работы проводятся только после застывания бетона.
При необходимости сместить опору на фланец ЗДФ устанавливается консоль, после чего на нее прикручивается наземная часть опоры. Если оси ЗДФ и ствола совпадают, необходимости в консоли нет.
После монтажа наземной части производится подключение силовой линии к внутренней проводке ствола. Это делается через клеммную колодку, которая размещена в ревизионном отверстии и закреплена на скобе.

Для покупки опор оформляйте заказ у менеджеров по работе с клиентами.

Список моделей

Наименование ОГК	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм
ОГК-6	6	70	60	156	250	160
ОГК-6	6	49	60	136	250	160
ОГК-6	6	53	60	136	250	160
ОГК-6	6	36	58	100	150	110

Габаритные размеры

Галерея

Опоры ОГК‐6 могут использоваться для освещения пешеходных тротуаров. При установке на верхушку кронштейна с двумя рожками под консольные светильники можно осветить две дорожки по разные стороны от ствола. Для этого сама конструкция размещается на клумбе.

1/20 Опоры ОГК‐6 могут использоваться для освещения пешеходных тротуаров. При установке на верхушку кронштейна с двумя рожками под консольные светильники можно осветить две дорожки по разные стороны от ствола. Для этого сама конструкция размещается на клумбе.

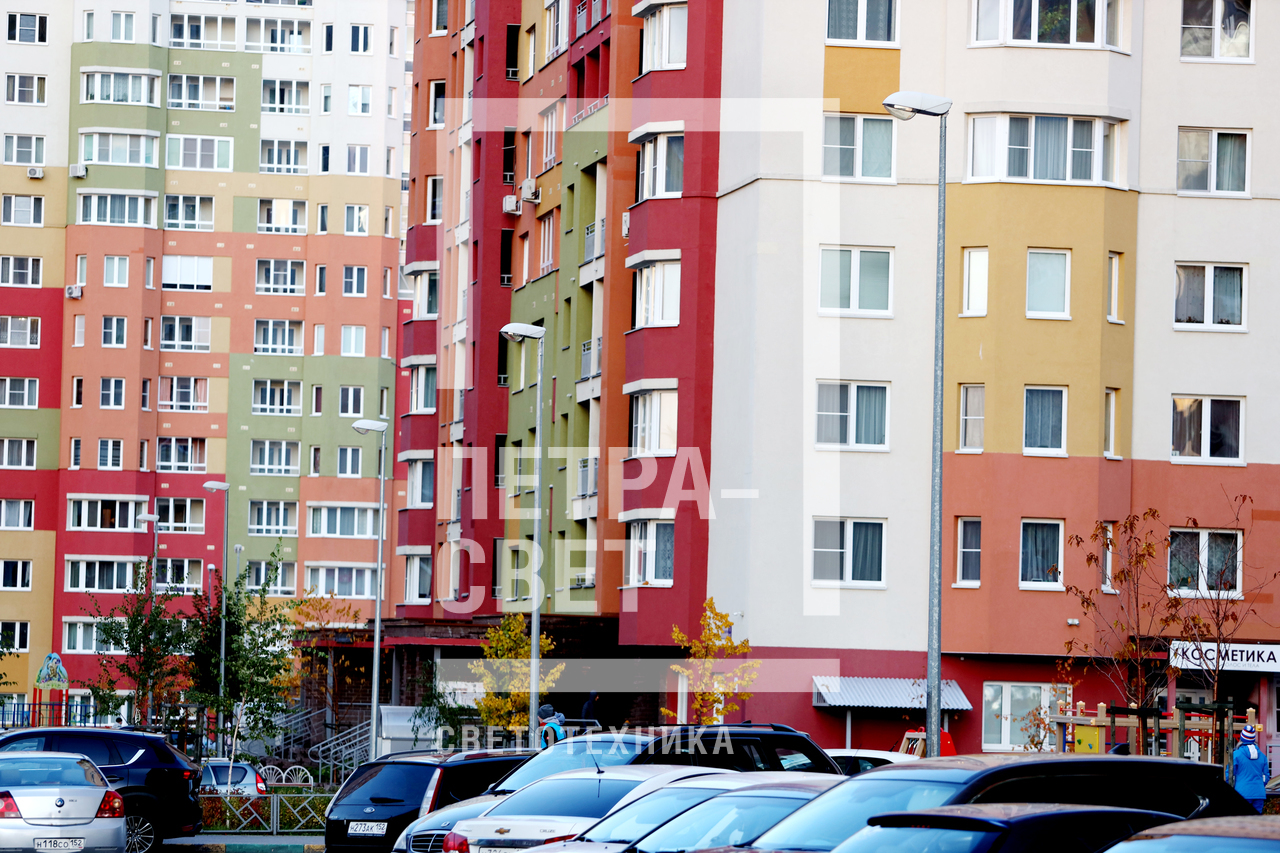

Осветительные опоры типа ОГК высотой шесть метров отлично подходят для освещения территорий жилых комплексов и спальных районов городов. Размещение светильников на высоте шесть метров позволяет создать заливающее освещение в условиях плотной застройки.

2/20 Осветительные опоры типа ОГК высотой шесть метров отлично подходят для освещения территорий жилых комплексов и спальных районов городов. Размещение светильников на высоте шесть метров позволяет создать заливающее освещение в условиях плотной застройки.

Назначение опор гранёных конических легко изменить без модификаций конструкции путём выбора определённой конструкции кронштейна и светильника. В примере на фото осветительные опоры применяются для освещения игровой спортивной площадки.

3/20 Назначение опор гранёных конических легко изменить без модификаций конструкции путём выбора определённой конструкции кронштейна и светильника. В примере на фото осветительные опоры применяются для освещения игровой спортивной площадки.

Для уменьшения количества опор, которые используются для освещения пешеходных улиц, на каждом из стволов можно установить по два светильника на рожках, которые размещены под углом в 45 или 60 градусов относительно друг друга. Они создают мягкое заливающее освещение.

4/20 Для уменьшения количества опор, которые используются для освещения пешеходных улиц, на каждом из стволов можно установить по два светильника на рожках, которые размещены под углом в 45 или 60 градусов относительно друг друга. Они создают мягкое заливающее освещение.

Опоры типа ОГК можно применять для освещения подъездных дорог в жилых комплексах. Фланцевый способ монтажа облегчает установку на месте эксплуатации. При повреждении наземной части ствола опоры её можно демонтировать и заменить на новую, не повреждая фундамента.

5/20 Опоры типа ОГК можно применять для освещения подъездных дорог в жилых комплексах. Фланцевый способ монтажа облегчает установку на месте эксплуатации. При повреждении наземной части ствола опоры её можно демонтировать и заменить на новую, не повреждая фундамента.

Оголовок опоры имеет унифицированную форму и разработан для установки различных типов светильников с креплением с помощью хвостовика. Фиксация кронштейна производится с помощью болтов, поэтому при необходимости этот узел можно разобрать и заменить кронштейн.

6/20 Оголовок опоры имеет унифицированную форму и разработан для установки различных типов светильников с креплением с помощью хвостовика. Фиксация кронштейна производится с помощью болтов, поэтому при необходимости этот узел можно разобрать и заменить кронштейн.

Опоры ОГК‐6 могут использоваться для освещения дорог со средней и низкой интенсивностью движения. С помощью кронштейна можно разместить световой прибор прямо у ствола или на удалении до 1,5 метра от него. Это даёт возможность перемещать световое пятно.

7/20 Опоры ОГК‐6 могут использоваться для освещения дорог со средней и низкой интенсивностью движения. С помощью кронштейна можно разместить световой прибор прямо у ствола или на удалении до 1,5 метра от него. Это даёт возможность перемещать световое пятно.

Для подачи питания к опорам уличного освещения типа ОГК‐6 используется подземная подводка кабелей. А монтаж осуществляется на фланец без необходимости бетонирования конструкции вместе с наземной частью.

8/20 Для подачи питания к опорам уличного освещения типа ОГК‐6 используется подземная подводка кабелей. А монтаж осуществляется на фланец без необходимости бетонирования конструкции вместе с наземной частью.

Опоры надёжно защищены от коррозии методом горячего цинкования. Поэтому их можно использовать в тяжёлых климатических условиях и местности со значительными температурными колебаниями. Цинковая защита предотвращает негативное воздействие агрессивных жидкостей.

9/20 Опоры надёжно защищены от коррозии методом горячего цинкования. Поэтому их можно использовать в тяжёлых климатических условиях и местности со значительными температурными колебаниями. Цинковая защита предотвращает негативное воздействие агрессивных жидкостей.

На фото представлены опоры ОГК, которые применяются для освещения парковки перед административным зданием. Размещение приборов освещения на высоте шесть метров и использование двухрожковых кронштейнов позволяет сократить количество опор на парковке и снизить затраты на дополнительный монтаж..

10/20 На фото представлены опоры ОГК, которые применяются для освещения парковки перед административным зданием. Размещение приборов освещения на высоте шесть метров и использование двухрожковых кронштейнов позволяет сократить количество опор на парковке и снизить затраты на дополнительный монтаж..

Опоры ОГК‐6 часто устанавливаются для подсветки подъездных путей и стоянок перед супермаркетами. Высота шесть метров позволяет создать заливающее освещение на всей прилегающей территории. В приведённом на фото примере на опоры установлены светильники модели «Орион» от производителя «Галад», которые закреплены без использования кронштейна.

11/20 Опоры ОГК‐6 часто устанавливаются для подсветки подъездных путей и стоянок перед супермаркетами. Высота шесть метров позволяет создать заливающее освещение на всей прилегающей территории. В приведённом на фото примере на опоры установлены светильники модели «Орион» от производителя «Галад», которые закреплены без использования кронштейна.

Осветительные конструкции высотой шесть метров со светильниками без длинных выносов подходят для освещения придомовых территорий в жилых комплексах с плотной застройкой. Они качественно освещают дороги и пешеходные дорожки, имеют долгий срок службы благодаря использованию метода горячего цинкования для защиты от коррозии.

12/20 Осветительные конструкции высотой шесть метров со светильниками без длинных выносов подходят для освещения придомовых территорий в жилых комплексах с плотной застройкой. Они качественно освещают дороги и пешеходные дорожки, имеют долгий срок службы благодаря использованию метода горячего цинкования для защиты от коррозии.

Опора модели ОГК‐6 устанавливается на месте эксплуатации с помощью фланца и закладной детали фундамента. Глубина котлована для ЗДФ до двух метров. Диаметр трубы монтажного элемента 108 мм.

13/20 Опора модели ОГК‐6 устанавливается на месте эксплуатации с помощью фланца и закладной детали фундамента. Глубина котлована для ЗДФ до двух метров. Диаметр трубы монтажного элемента 108 мм.

На 6‐метровых опорах ОГК для освещения придомовых территорий часто используются Т‐ образные кронштейны. На них можно установить консольный светильник, который освещает пространство сразу возле ствола опоры. На фотографии изображены осветительные конструкции, установленные в Екатеринбурге на ул. Космонавтов. Цинковое покрытие защищает изделия от коррозии при эксплуатации во влажном климате.

14/20 На 6‐метровых опорах ОГК для освещения придомовых территорий часто используются Т‐ образные кронштейны. На них можно установить консольный светильник, который освещает пространство сразу возле ствола опоры. На фотографии изображены осветительные конструкции, установленные в Екатеринбурге на ул. Космонавтов. Цинковое покрытие защищает изделия от коррозии при эксплуатации во влажном климате.

Гранёные опоры ОГК изготавливаются из листовой стали марки СТЗ. Она поставляется на производственное предприятие в рулонах, после чего гнётся на станах и сваривается таким образом, чтобы получился гранёный конический ствол. Поэтому вес прочной высокой конструкции составляет около 50 кг.Её можно монтировать без привлечения мощной строительной техники.

15/20 Гранёные опоры ОГК изготавливаются из листовой стали марки СТЗ. Она поставляется на производственное предприятие в рулонах, после чего гнётся на станах и сваривается таким образом, чтобы получился гранёный конический ствол. Поэтому вес прочной высокой конструкции составляет около 50 кг.Её можно монтировать без привлечения мощной строительной техники.

На фото изображены осветительные опоры ОГК, установленные на ул. Приморская в Севастополе. Они используются для освещения автомобильной подъездной дороги и прилегающего тротуара. Для равномерного распределения светового потока в условиях плотной застройки применяются светильники без кронштейнов с выносами.

16/20 На фото изображены осветительные опоры ОГК, установленные на ул. Приморская в Севастополе. Они используются для освещения автомобильной подъездной дороги и прилегающего тротуара. Для равномерного распределения светового потока в условиях плотной застройки применяются светильники без кронштейнов с выносами.

Несиловые фланцевые гранёные опоры защищены от коррозии покрытием, нанесённым методом горячего цинкования. Нанесение слоя цинка производится в ваннах с расплавленным металлом при температуре + 460оС. Перед этим поверхность очищается и протравливается для увеличения адгезии.

17/20 Несиловые фланцевые гранёные опоры защищены от коррозии покрытием, нанесённым методом горячего цинкования. Нанесение слоя цинка производится в ваннах с расплавленным металлом при температуре + 460оС. Перед этим поверхность очищается и протравливается для увеличения адгезии.

Освещение проезжей части в ночное время повышает безопасность водителей и пешеходов, а также обеспечивает сохранность городского имущества. Опоры ОГК, которые применяются для строительства систем освещения улиц, позволяют устанавливать разные приборы освещения, а также украшают открытые площадки.

18/20 Освещение проезжей части в ночное время повышает безопасность водителей и пешеходов, а также обеспечивает сохранность городского имущества. Опоры ОГК, которые применяются для строительства систем освещения улиц, позволяют устанавливать разные приборы освещения, а также украшают открытые площадки.

Опоры ОГК‐6 могут использоваться для освещения парковок перед коммерческими объектами. Они устанавливаются на фланец, поэтому при повреждении паркующимся автомобилем могут быть заменены без демонтажа и повторного монтажа ЗДФ в фундаменте.

19/20 Опоры ОГК‐6 могут использоваться для освещения парковок перед коммерческими объектами. Они устанавливаются на фланец, поэтому при повреждении паркующимся автомобилем могут быть заменены без демонтажа и повторного монтажа ЗДФ в фундаменте.

Провода подводятся к светильникам внутри ствола и полого кронштейна. Поэтому линии подачи электричества не видны снаружи конструкции и защищены от повреждений.

20/20 Провода подводятся к светильникам внутри ствола и полого кронштейна. Поэтому линии подачи электричества не видны снаружи конструкции и защищены от повреждений.
