ОГК-11. Опора граненая коническая
  • Заложена в проект: 443 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Осветительная инженерная опора типа ОГК высотой 11 метров применяется для освещения автомобильных дорог, тротуаров, площадей, производственных площадок. Световые приборы монтируются с помощью кронштейна на оголовок.

Особенности оголовка опоры этой разновидности:

  • Оголовок предназначен для установки кронштейнов с хвостовиком. Для этого часть конструкции с установленными приборами освещения вставляется внутрь ствола. Большая площадь соприкосновения (длина хвостовика не менее 30 см) обеспечивает нужную прочность. Поэтому кронштейн выдерживает значительную ветровую нагрузку в процессе эксплуатации.
  • Для фиксации кронштейна на стволе используются 8 болтов, которые вкручиваются в стенки опоры. Они входят в стандартный комплект поставки осветительной конструкции. Болты жестко фиксируют кронштейн, но при этом при необходимости можно выполнить демонтаж и заменить деталь на новую.
  • Через оголовок производится подводка проводов. Они пропускаются в отверстие в верхней части ствола и входят в полные конструкции кронштейна. В результате на поверхности изделия абсолютно не видны провода, что улучшает внешний вид опоры. Также скрытые внутрь кабели защищены от повреждений в результате внешних воздействий.

Для покупки опор обратитесь за помощью к менеджерам отдела продаж.

Список моделей

Наименование
ОГК
Высота,
м
Вес,
кг
Верхний
диаметр,
мм
Нижний
диаметр,
мм
Размер
опорного
фланца, мм
Межцентровое
расстояние
отверстий, мм
ОГК-11 11 211 90 190 400 300

Габаритные размеры


Галерея

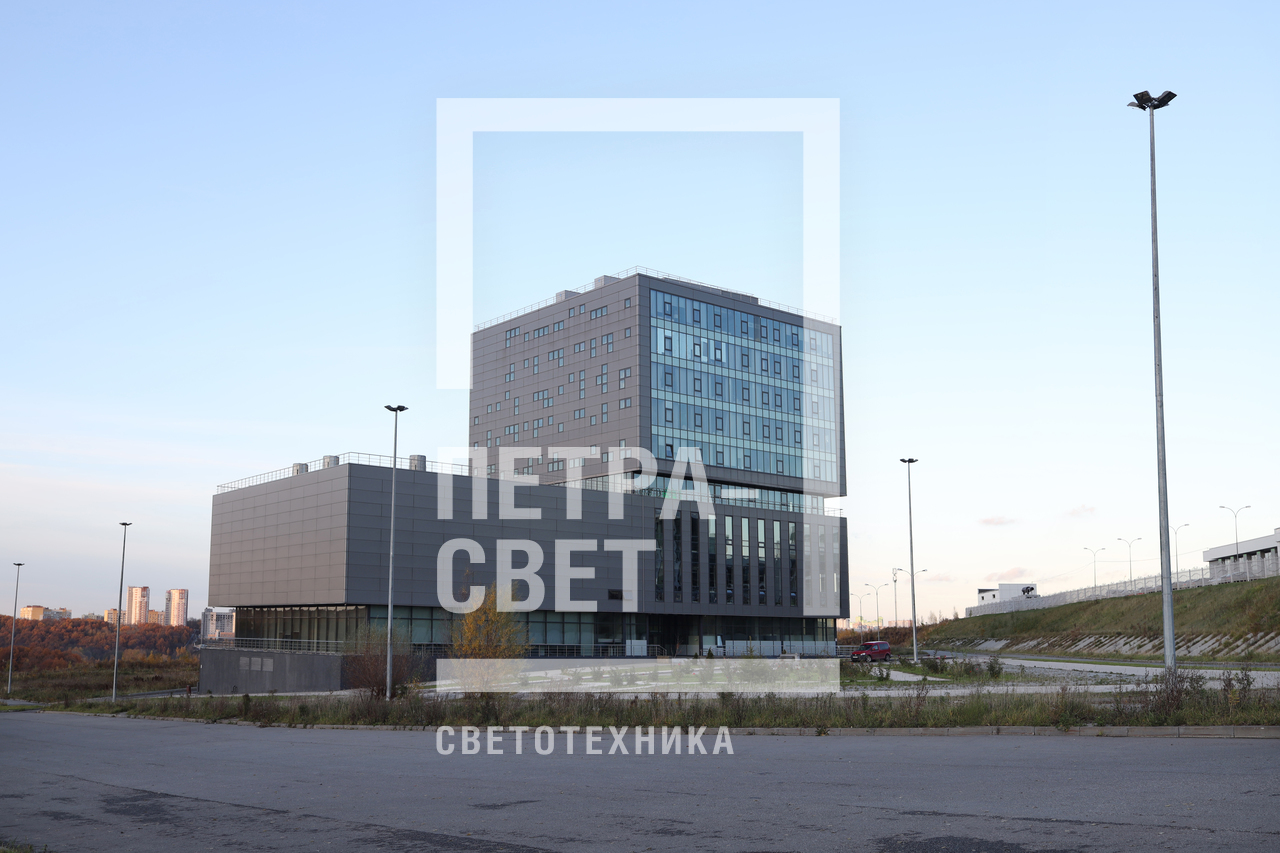

IT‐парк Анкудиновка в Нижнем Новгороде сдан в эксплуатацию летом 2015 года. Он расположен далеко от деловой части и центра города, однако это не сказывается на количестве людей и автомобилей, которые приезжают на объект. Поэтому проблема комфортного и эко 1/21 IT‐парк Анкудиновка в Нижнем Новгороде сдан в эксплуатацию летом 2015 года. Он расположен далеко от деловой части и центра города, однако это не сказывается на количестве людей и автомобилей, которые приезжают на объект. Поэтому проблема комфортного и эко

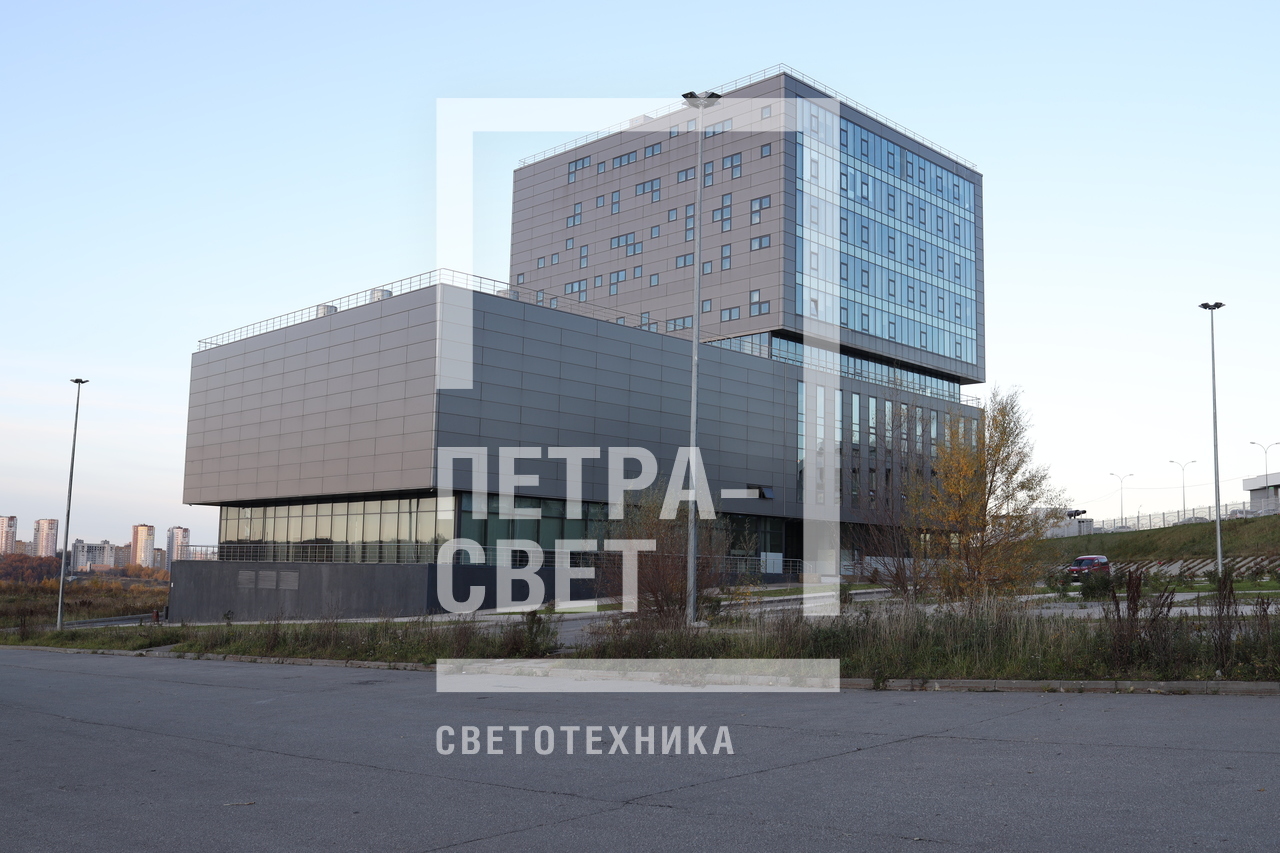

Для освещения IТ‐парка использовались опоры высотой 11 метров, установленные по периметру здания. Применение высоких конструкций позволяет сократить количество стволов, необходимых для создания заливающего освещения объекта. Световые потоки распределяются 2/21 Для освещения IТ‐парка использовались опоры высотой 11 метров, установленные по периметру здания. Применение высоких конструкций позволяет сократить количество стволов, необходимых для создания заливающего освещения объекта. Световые потоки распределяются
На фотографии хорошо видна гранёная коническая несиловая опора высотой 11 метров. В этой комплектации вес конструкции составляет 211 кг, диаметр вершины 90 мм, нижний 190 мм. За счёт конусовидной конструкции инженерам удалось снизить центр тяжести относит 3/21 На фотографии хорошо видна гранёная коническая несиловая опора высотой 11 метров. В этой комплектации вес конструкции составляет 211 кг, диаметр вершины 90 мм, нижний 190 мм. За счёт конусовидной конструкции инженерам удалось снизить центр тяжести относит
Защита от коррозии опор ОГК обеспечивается слоем цинка, который наносится методом горячего цинкования. В результате опора приобретает серый светлый или тёмный цвет, который хорошо сочетается с другими объектами городской инфраструктуры. В таком виде опору 4/21 Защита от коррозии опор ОГК обеспечивается слоем цинка, который наносится методом горячего цинкования. В результате опора приобретает серый светлый или тёмный цвет, который хорошо сочетается с другими объектами городской инфраструктуры. В таком виде опору
Опоры ОГК‐11 при высоте 11 метров имеют цельный ствол без отдельных сегментов. Эту технически сложную конструкцию необходимо транспортировать с особой осторожностью на грузовых автомобилях с длиной полуприцепа 13,5 метра. Поэтому в некоторых случаях целес 5/21 Опоры ОГК‐11 при высоте 11 метров имеют цельный ствол без отдельных сегментов. Эту технически сложную конструкцию необходимо транспортировать с особой осторожностью на грузовых автомобилях с длиной полуприцепа 13,5 метра. Поэтому в некоторых случаях целес
У опоры ОГК‐11 толщина листового металла составляет четыре мм, поэтому вес конструкции всего 200 кг.Используется марка стали СТ3, однако при необходимости конструкция может быть адаптирована под конкретные климатические условия. Например, для северных ре 6/21 У опоры ОГК‐11 толщина листового металла составляет четыре мм, поэтому вес конструкции всего 200 кг.Используется марка стали СТ3, однако при необходимости конструкция может быть адаптирована под конкретные климатические условия. Например, для северных ре
Территория возле здания дата‐центра Сбербанка в Нижнем Новгороде освещается различными типами опор. Применение разных конструкций позволяет спроектировать максимально эффективную инженерную систему для въезда и выезда с территории, парковочной зоны, перим 7/21 Территория возле здания дата‐центра Сбербанка в Нижнем Новгороде освещается различными типами опор. Применение разных конструкций позволяет спроектировать максимально эффективную инженерную систему для въезда и выезда с территории, парковочной зоны, перим

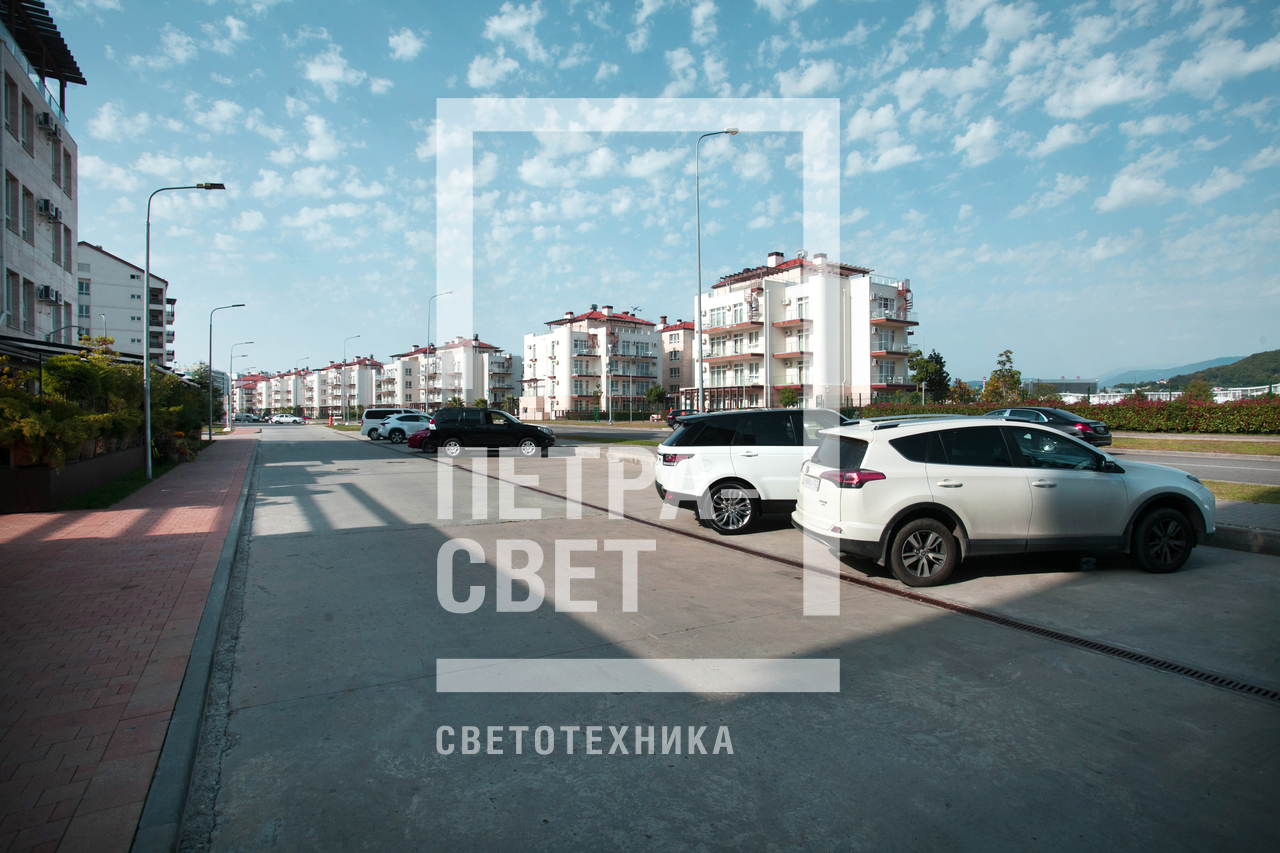

Опоры гранёные конические ОГК‐11 красиво смотрятся и на фоне жилых домов. Они имеют минималистичный дизайн и вписываются в городскую инфраструктуру. На оголовке закреплены светодиодные прожекторы, которые качественно освещают открытое пространство с миним 8/21 Опоры гранёные конические ОГК‐11 красиво смотрятся и на фоне жилых домов. Они имеют минималистичный дизайн и вписываются в городскую инфраструктуру. На оголовке закреплены светодиодные прожекторы, которые качественно освещают открытое пространство с миним
Инженерные объекты города также должны быть качественно освещены для удобной работы обслуживающего персонала в любое время суток. Как правило, для освещения таких объектов используются опоры ОГК‐11. Они имеют большую высоту, поэтому позволяют с помощью ми 9/21 Инженерные объекты города также должны быть качественно освещены для удобной работы обслуживающего персонала в любое время суток. Как правило, для освещения таких объектов используются опоры ОГК‐11. Они имеют большую высоту, поэтому позволяют с помощью ми

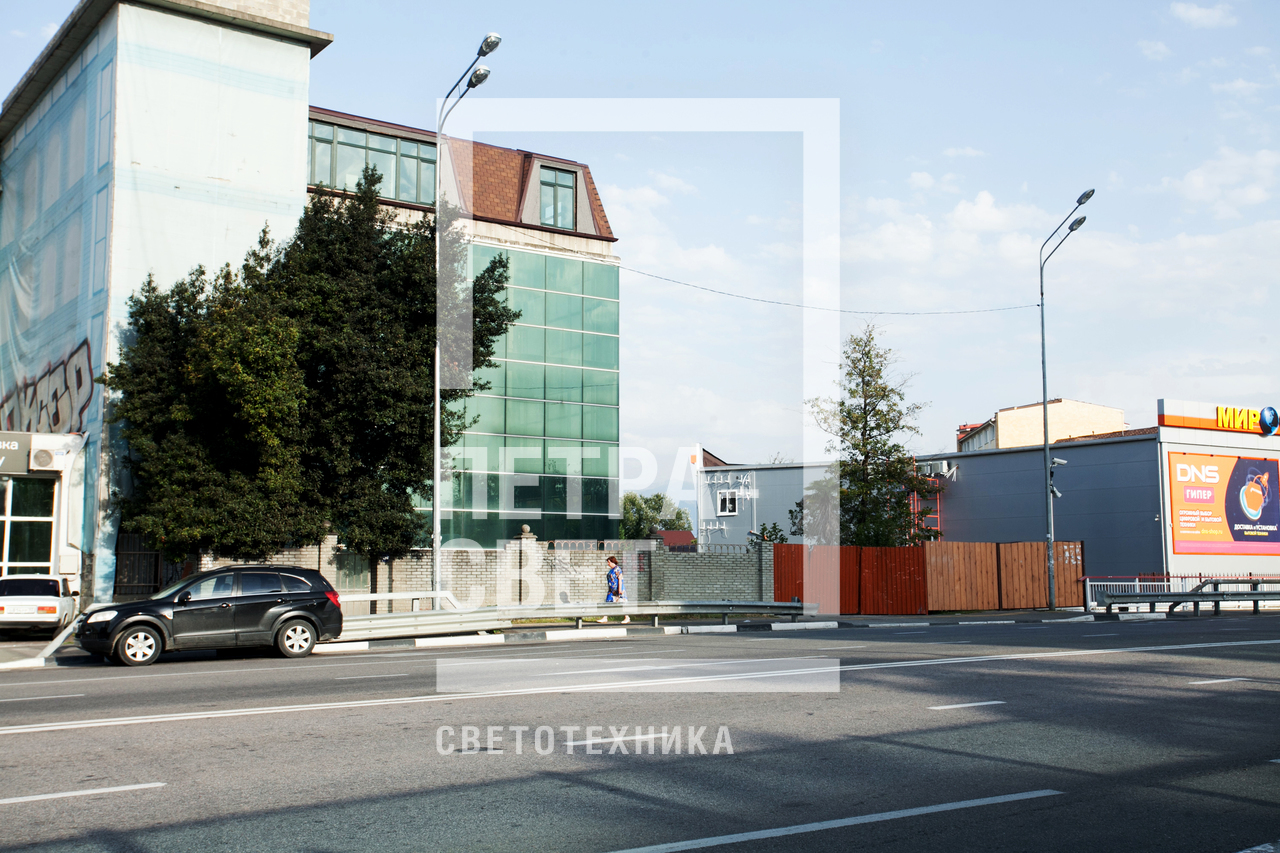

Система городского освещения предусматривает использование большого количества осветительных конструкций на улицах, в парках, на тротуарах. Для освещения используются декоративные конструкции, которые дополнительно украшают открытые пространства. Дорожное 10/21 Система городского освещения предусматривает использование большого количества осветительных конструкций на улицах, в парках, на тротуарах. Для освещения используются декоративные конструкции, которые дополнительно украшают открытые пространства. Дорожное
На фото изображён фланец для крепления опоры конической гранёной. Он имеет квадратную форму в случае несилового варианта с подземной подводкой питания. Он может быть круглым, если опора имеет повышенную прочность и к ней подводятся провода по воздуху. Сил 11/21 На фото изображён фланец для крепления опоры конической гранёной. Он имеет квадратную форму в случае несилового варианта с подземной подводкой питания. Он может быть круглым, если опора имеет повышенную прочность и к ней подводятся провода по воздуху. Сил
На фото изображены опоры ОГК‐11, которые используются для освещения парковочной зоны отеля. Используются гранёные несиловые конструкции с фланцевым монтажом, защищённые от коррозии методом горячего цинкования. Конусность ствола позволила увеличить стабиль 12/21 На фото изображены опоры ОГК‐11, которые используются для освещения парковочной зоны отеля. Используются гранёные несиловые конструкции с фланцевым монтажом, защищённые от коррозии методом горячего цинкования. Конусность ствола позволила увеличить стабиль
Световые опоры ОГК‐11 имеют гранёный ствол из листового металла в форме конуса. Для изготовления опоры используется металл, марка которого подбирается с учётом требуемой прочности конструкции и планируемого места эксплуатации. Компания «Петра Свет» делает 13/21 Световые опоры ОГК‐11 имеют гранёный ствол из листового металла в форме конуса. Для изготовления опоры используется металл, марка которого подбирается с учётом требуемой прочности конструкции и планируемого места эксплуатации. Компания «Петра Свет» делает
Для изготовления опор ОГК‐11 листовая сталь в рулонах разрезается на заготовки методом плазменной резки. Это позволяет получить детали точных размеров и избежать дополнительной обработки кромок. Дальше заготовки гнутся с помощью гидравлических прессов и с 14/21 Для изготовления опор ОГК‐11 листовая сталь в рулонах разрезается на заготовки методом плазменной резки. Это позволяет получить детали точных размеров и избежать дополнительной обработки кромок. Дальше заготовки гнутся с помощью гидравлических прессов и с
Опора ОГК‐11 – это универсальное изделие. Её назначение можно легко поменять путём выбора и установки на оголовок кронштейна с заданным количеством рожков, их расположением, высотой и выносом. Фланцевое крепление облегчает монтаж и позволяет заменить повр 15/21 Опора ОГК‐11 – это универсальное изделие. Её назначение можно легко поменять путём выбора и установки на оголовок кронштейна с заданным количеством рожков, их расположением, высотой и выносом. Фланцевое крепление облегчает монтаж и позволяет заменить повр
На оголовки опор ОГК‐11 могут устанавливаться кронштейны различных типов. Используются конструкции для консольных, торшерных, венчающих или прожекторных светильников. Диаметр консолей кронштейна обычно составляет 48 мм. Вес зависит от количества рожков и 16/21 На оголовки опор ОГК‐11 могут устанавливаться кронштейны различных типов. Используются конструкции для консольных, торшерных, венчающих или прожекторных светильников. Диаметр консолей кронштейна обычно составляет 48 мм. Вес зависит от количества рожков и
Опоры типа ОГК‐11 благодаря фланцу без особых трудностей устанавливаются на мостах. В отличие от прямостоечной опоры, которая требует бетонирования хвостовика в грунте, фланец может крепиться к любым закладным деталям подходящего диаметра. Кроме того, мож 17/21 Опоры типа ОГК‐11 благодаря фланцу без особых трудностей устанавливаются на мостах. В отличие от прямостоечной опоры, которая требует бетонирования хвостовика в грунте, фланец может крепиться к любым закладным деталям подходящего диаметра. Кроме того, мож
Опора ОГК‐11 является несиловой конструкцией, поэтому подводка кабеля для подачи электричества осуществляется под землёй. Для этого между фундаментами опор роется траншея, а сам ввод производится через отверстие в закладной детали фундамента. Проводка ств 18/21 Опора ОГК‐11 является несиловой конструкцией, поэтому подводка кабеля для подачи электричества осуществляется под землёй. Для этого между фундаментами опор роется траншея, а сам ввод производится через отверстие в закладной детали фундамента. Проводка ств
Использование фланца для установки позволяет монтировать осветительную опору в грунте с помощью закладных деталей и на мостах и эстакадах. Кроме того, можно применить консоль и сместить вертикальную ось опоры относительно оси закладной детали. Крепление о 19/21 Использование фланца для установки позволяет монтировать осветительную опору в грунте с помощью закладных деталей и на мостах и эстакадах. Кроме того, можно применить консоль и сместить вертикальную ось опоры относительно оси закладной детали. Крепление о

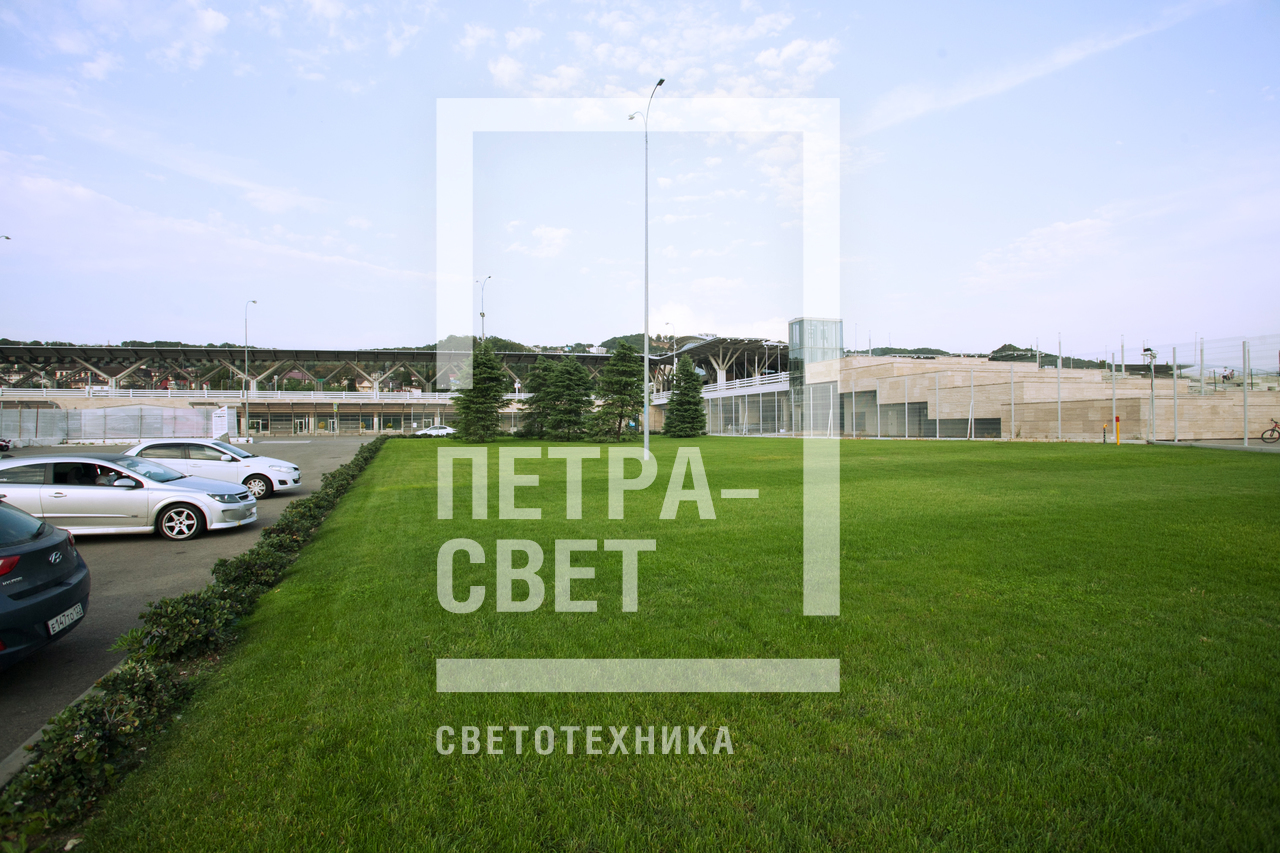

Опоры ОГК широко используются для освещения спортивных Олимпийских объектов в Сочи. Благодаря малому весу и установке на фланец они требуют меньше затрат на транспортировку и монтаж. Применение тонкой листовой стали и коническая форма уменьшают материалоё 20/21 Опоры ОГК широко используются для освещения спортивных Олимпийских объектов в Сочи. Благодаря малому весу и установке на фланец они требуют меньше затрат на транспортировку и монтаж. Применение тонкой листовой стали и коническая форма уменьшают материалоё
В нижней части ствола опоры ОГК имеется ревизионное отверстие, через которое производится коммутация силовых линий с электрической частью конструкции. Внутри приварена din‐рейка для крепления к ней клеммной колодки и устройств защитного отключения типовой 21/21 В нижней части ствола опоры ОГК имеется ревизионное отверстие, через которое производится коммутация силовых линий с электрической частью конструкции. Внутри приварена din‐рейка для крепления к ней клеммной колодки и устройств защитного отключения типовой
