НП, НФ. Опора несиловая трубчатая неразборная
  • Заложена в проект: 3028 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опоры несиловые трубчатые неразборные (НП, НФ) предназначены исключительно для уличного освещения. Они подходят для любых объектов – автомагистралей, мостов, придомовых территорий и т.д.

Для изготовления опор применяются высококачественные материалы, которые поставляют передовые отечественные производители, причем, материалы для опор подбираются индивидуально в зависимости от климатических условий эксплуатации и прочих факторов. Все это обеспечивает изделие долговечностью, надежностью и прочностью. Кроме того, поверхность изделия защищается горячим цинкованием. В результате, отсутствие коррозии гарантировано в течение 25-30 лет.

В зависимости от способа установки, несиловые трубчатые опоры делятся на два типа:

  • НП – прямостоечные, устанавливаются в фундамент;
  • НФ – фланцевые, которые фиксируются болтовым соединением к закладной детали.

Кроме того, изделия различаются размерами. Их длина может составлять от 2 до 12 метров. Из других особенностей можно выделить наличие лючка, который обеспечивает удобство установки электрооборудования, а также его обслуживание. Над ревизионным лючком расположен козырек, который защищает внутреннее пространство от попадания воды.

Опоры привлекательно смотрятся, поэтому в сочетании с грамотно подобранными кронштейнами могут стать не только элементом освещения, но и украшением объекта.

Список моделей

Опоры несиловые прямостоечные трубчатые неразборные

Название Наименование опоры Масса*, кг Обозначение установочного
места кронштейна**
Размеры, мм
H h1 h2 h3 D1 D2 D3
НП-2 НП-2,0/2,8-02-ц 30,8 Ф2 2000 1000 1280 - 108 76 -
НП-3 НП-3,0/4,0-02-ц 37,8 Ф2 3000 1000 1280 - 108 76 -
НП-4 НП-4,0/5,0-02-ц 43,9 Ф2 4000 1000 1280 - 108 76 -
НП-4 НП-4,0/5,0-02-ц 72,3 Ф2 4000 1000 1280 1340 159 108 76
НП-5 НП-5,0/6,0-02-ц 81,0 Ф2 5000 1000 1280 1840 159 108 76
НП-6 НП-6,0/7,0-02-ц 89,7 Ф2 6000 1000 1280 2340 159 108 76
НП-10 НП-10,0/12,0-02-ц 292,0 Ф6, Ф7, Ф16 10 000 2000 4000 3000 168 133 108

H – высота наземной части опоры
h1 – высота поД3емной части опоры
h2, h3 – вылеы труб
D1, D2, D3 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** D базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном

Опоры несиловые фланцевые трубчатые неразборные

Название Наименование опоры Наименование
закладного элемента
фундамента
Масса*, кг Обозначение
установочного места
кронштейна**
Размеры, мм
H h1 h2 h3 D1 D2 D3 d А Б
НФ-2 НФ-2,0-02-ц ЗФ-20/4/К180-1,0-б 23,6 Ф2 2000 1000 1285 - 108 76 - М20 230 180
НФ-3 НФ-3,0-02-ц ЗФ-20/4/К180-1,0-б 30,1 Ф2 3000 1000 1285 - 108 76 - М20 230 180
НФ-4 НФ-4,0-02-ц ЗФ-20/4/К180-1,0-б 36,7 Ф2 4000 1000 1285 - 108 76 - М20 230 180
НФ-4 НФ-4,0-02-ц ЗФ-20/4/К180-1,0-б 56,5 Ф2 4000 1000 1285 1340 159 108 76 М20 250 180
НФ-5 НФ-5,0-02-ц ЗФ-20/4/К180-1,0-б 65,1 Ф2 5000 1000 1285 1840 159 108 76 М20 250 180
НФ-6 НФ-6,0-02-ц ЗФ-20/4/К180-1,0-б 73,9 Ф2 6000 1000 1285 2340 159 108 76 М20 250 180
НФ-12 НФ-12,0-02-ц ЗФ-30/4/К300-2,0-б 312,5 Ф6, Ф7, Ф16 12 000 2000 4000 4000 168 133 108 М30 400 300

H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3 – вылеты труб
D1, D2, D3 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** D базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном

Габаритные размеры


Галерея

Опора НП-3,0/4,0-02-ц окрашенная черной порошковой краской торшерным светильником на вершине Шар, диаметром 400мм и зеркальным покрытием. Московская обл, г.Красногорск ул. Авангардная 1/19 Опора НП-3,0/4,0-02-ц окрашенная черной порошковой краской торшерным светильником на вершине Шар, диаметром 400мм и зеркальным покрытием. Московская обл, г.Красногорск ул. Авангардная
Опора НФ-4,0-02-ц установлена на закладную деталь фундамента марки ЗФ-20/4/К180-1,0-б. Краснодарский край, г.Адлер 2/19 Опора НФ-4,0-02-ц установлена на закладную деталь фундамента марки ЗФ-20/4/К180-1,0-б. Краснодарский край, г.Адлер

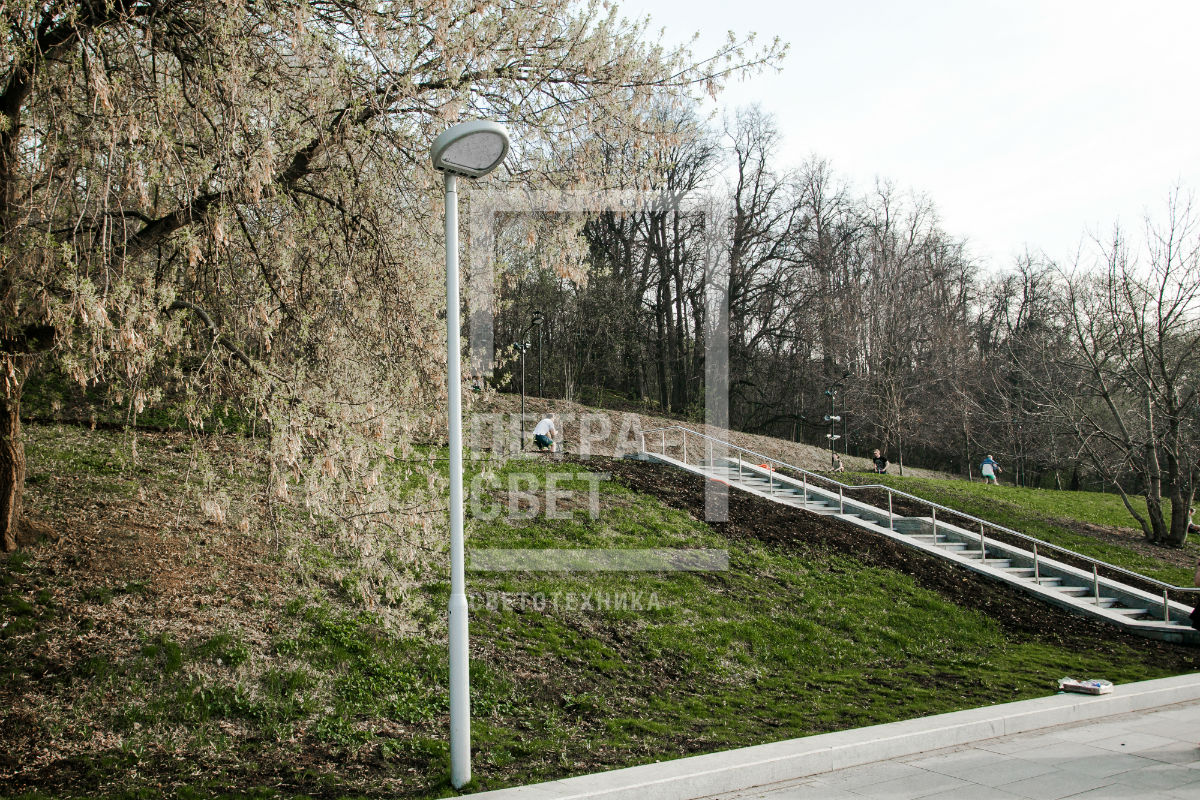

Опоры НФ установлены вдоль Воробьевской набережной в г.Москва. Лаконичный дизайн удачно вписывается в общую концепцию общественного пространства. 3/19 Опоры НФ установлены вдоль Воробьевской набережной в г.Москва. Лаконичный дизайн удачно вписывается в общую концепцию общественного пространства.
Опоры несиловые трубчатые неразборные легко монтируются за счет своего относительно небольшого веса и удобного крепления надземной части опоры к ее фундаментной закладной детали. 4/19 Опоры несиловые трубчатые неразборные легко монтируются за счет своего относительно небольшого веса и удобного крепления надземной части опоры к ее фундаментной закладной детали.
Опора НП с декоративной консолью  у основания в виде усеченного конуса. Г.Москва 2018 5/19 Опора НП с декоративной консолью у основания в виде усеченного конуса. Г.Москва 2018
Прожектора для подсветки деревьев и ландшафта местности закреплены на опорах НП. Высота данной опоры 3м. 6/19 Прожектора для подсветки деревьев и ландшафта местности закреплены на опорах НП. Высота данной опоры 3м.
Опора НП-4,0/5,0-02-ц окрашена серой порошковой краской со светильником Omega Galad на вершине. Г.Москва 7/19 Опора НП-4,0/5,0-02-ц окрашена серой порошковой краской со светильником Omega Galad на вершине. Г.Москва
Неразборные опоры НП / НФ часто используют в парках и скверах как альтернативный вариант декоративным опорам. Опоры освещения НП / НФ за счет своего минималистичного дизайна гармонично вписывается практически в любую городскую локацию 8/19 Неразборные опоры НП / НФ часто используют в парках и скверах как альтернативный вариант декоративным опорам. Опоры освещения НП / НФ за счет своего минималистичного дизайна гармонично вписывается практически в любую городскую локацию
Опоры НФ, окрашенные черной порошковой краской, со светильником GALAD Дон Кихот LED-40 на вершине. Г.Нижний Новгород 9/19 Опоры НФ, окрашенные черной порошковой краской, со светильником GALAD Дон Кихот LED-40 на вершине. Г.Нижний Новгород
В производстве опор НП / НФ используются самое качественные материалы, поставляемые передовыми отечественными производителями. Тип металла для опор подбирается индивидуально в зависимости от климатических условий эксплуатации и прочих факторов. 10/19 В производстве опор НП / НФ используются самое качественные материалы, поставляемые передовыми отечественными производителями. Тип металла для опор подбирается индивидуально в зависимости от климатических условий эксплуатации и прочих факторов.
Опоры НФ высотой 6м с закладной деталью ЗФ-20/4/К180-1,0-б установлены в новом городе Иннополис , республика Татарстан. 11/19 Опоры НФ высотой 6м с закладной деталью ЗФ-20/4/К180-1,0-б установлены в новом городе Иннополис , республика Татарстан.
Несиловые фланцевые опоры неразборные окрашены коричневой порошковой краской с установленными прожекторными кронштейнами на вершине. Г.Казань, Татарстан. 12/19 Несиловые фланцевые опоры неразборные окрашены коричневой порошковой краской с установленными прожекторными кронштейнами на вершине. Г.Казань, Татарстан.
Высота опор НП / НФ от 2 до 12 м, при общем весе конструкции от 23 до 312 кг.Данные опоры установлены в г.Иннополис, неподалеку от Казани, респ. Татарстан 13/19 Высота опор НП / НФ от 2 до 12 м, при общем весе конструкции от 23 до 312 кг.Данные опоры установлены в г.Иннополис, неподалеку от Казани, респ. Татарстан
Освещение сквера на ул. Квантовый бульвар г.Иннополис. Строгий внешний вид опоры идеально вписывается в хайтек атмосферу современного города. 14/19 Освещение сквера на ул. Квантовый бульвар г.Иннополис. Строгий внешний вид опоры идеально вписывается в хайтек атмосферу современного города.

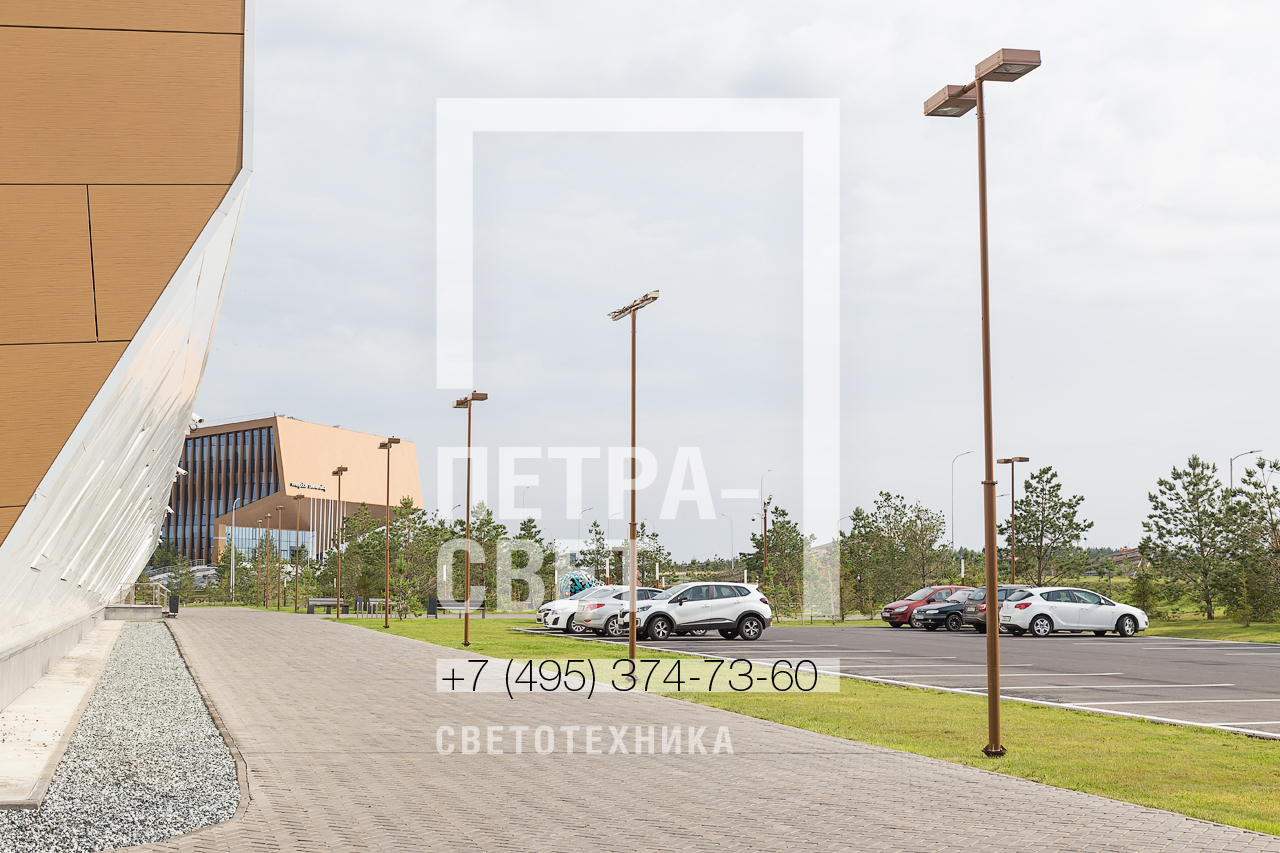

Парковка освещенная светильниками, установленными на опоры НФ-5,0-02-ц с закладной деталью типа ЗФ-20/4/К180-1,0-б. Опоры покрыты коричневой порошковой краской в цвет зданий. 15/19 Парковка освещенная светильниками, установленными на опоры НФ-5,0-02-ц с закладной деталью типа ЗФ-20/4/К180-1,0-б. Опоры покрыты коричневой порошковой краской в цвет зданий.

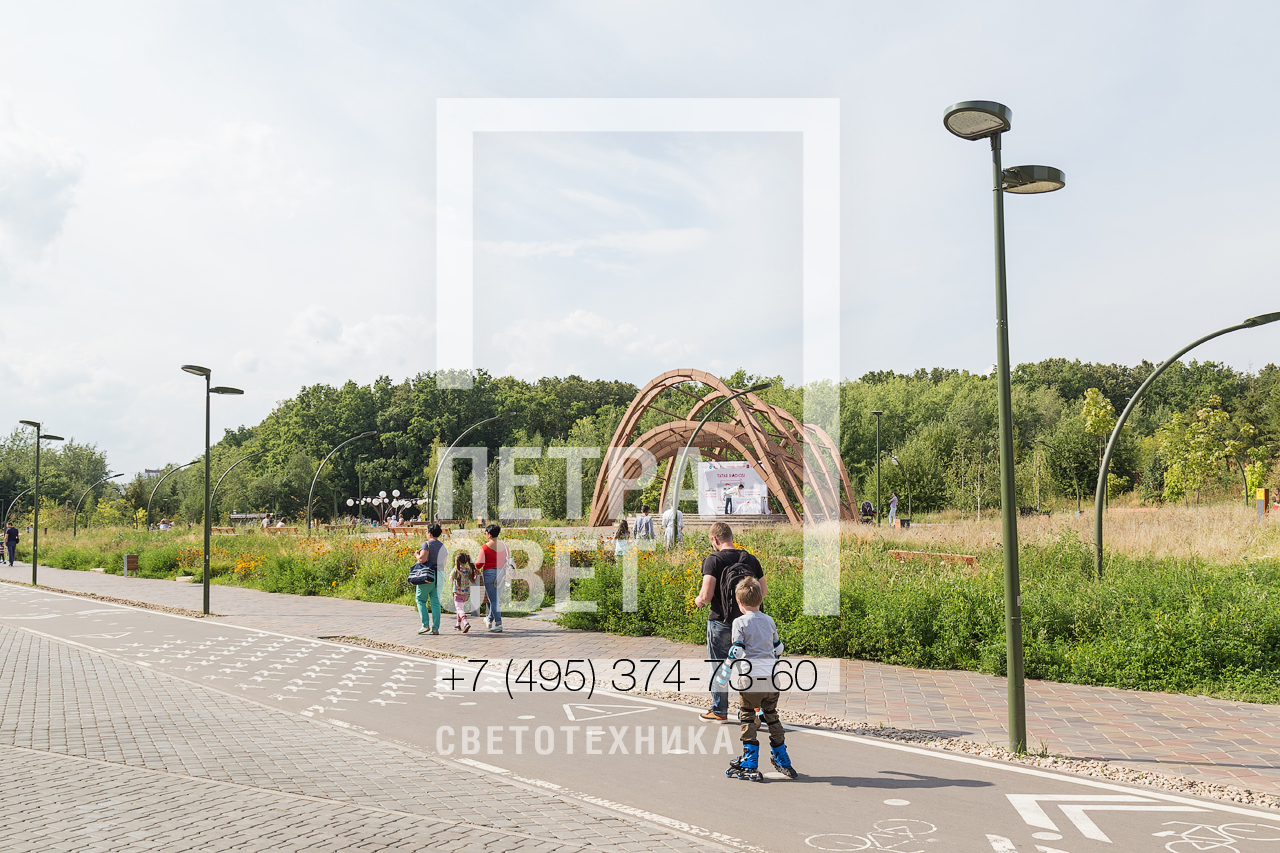

Освещение в Горкинско-Ометьевском Лесу в Казани реализовано с помощью опор НП / НФ высотой 4м с установленными разнонаправленными светильниками Galad Omega 16/19 Освещение в Горкинско-Ометьевском Лесу в Казани реализовано с помощью опор НП / НФ высотой 4м с установленными разнонаправленными светильниками Galad Omega
Опора НП-4,0/5,0-02-ц обработана горячим цинкованием для антикоррозийной  защиты и покрыта зеленой порошковой краской. 17/19 Опора НП-4,0/5,0-02-ц обработана горячим цинкованием для антикоррозийной защиты и покрыта зеленой порошковой краской.
Срок службы опор НП / НФ 25-30 лет. Такой продолжительный период эксплуатации обеспечивается благодаря защите горячим цинкованием. 18/19 Срок службы опор НП / НФ 25-30 лет. Такой продолжительный период эксплуатации обеспечивается благодаря защите горячим цинкованием.
Освещение прилегающей территории к новому дворцу бракосочетания в г.Казань с помощью опор НФ-12,0-02-ц 19/19 Освещение прилегающей территории к новому дворцу бракосочетания в г.Казань с помощью опор НФ-12,0-02-ц
