НФГ-5 Опора несиловая фланцевая граненая
  • Заложена в проект: 478 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

<

НФГ-5 – это несиловая фланцевая граненая опора, у которой высота наземной части составляет 5 метров. Она подключается к электричеству с помощью силовых линий под землей, крепить к ней самонесущий изолированный воздушный кабель нельзя. Фланцевый способ установки упрощает технологию монтажа за счет применения закладной детали фундамента, которая предварительно бетонируется в грунте.

Основная сфера применения опор – освещение мест с плотной застройкой и густой растительностью, а также технологических площадок и складов. Размещение приборов освещения на высоте в 5 метров позволяет создать заливающее освещение, которому не будут препятствовать ветки деревьев, щиты, невысокие постройки. При необходимости на опору с помощью кронштейна можно установить прожекторы и создать направленное освещение спортивной площадки, фасада здания, памятника и т.п.

Наше предприятие предлагает опоры типа НФГ-5 со стандартными и индивидуальными характеристиками по заказу конкретного покупателя. Срок изготовления составляет 8 недель и менее в зависимости от загрузки завода.

Список моделей

Обозначение Наименование опоры Наименование
закладного элемента
фундамента
Масса*, кг Обозначение
установочного места
кронштейна
Размеры, мм
H h1 d А Б B Г
НФГ-5 НФГ-5,0-05**-ц 3Ф-16/4/К140-1,2-б 48,0 Ф1 5000 1200 110 60 М16 190 140 500 70

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 - внутренний.

Габаритные размеры


Галерея

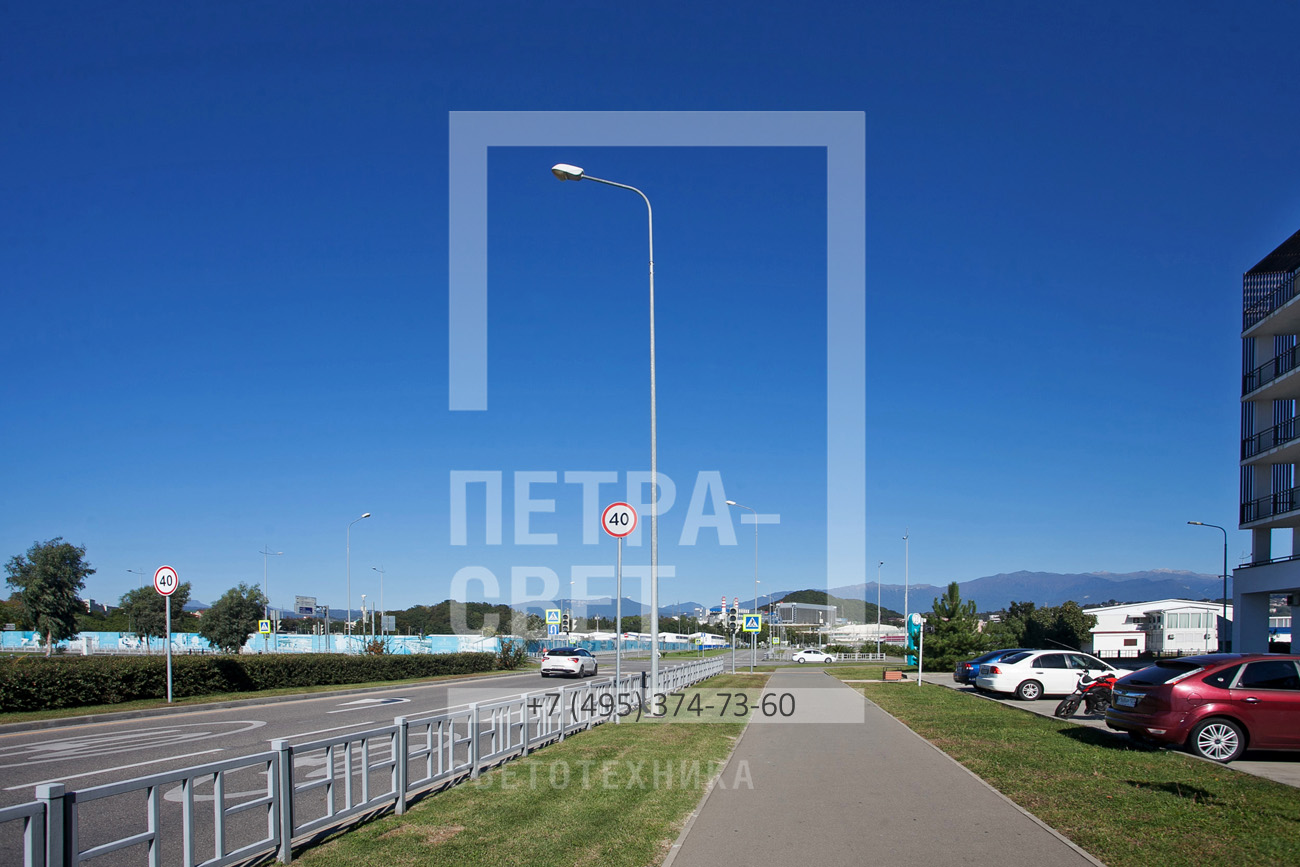

Освещение дорожного полотна посредством стальных оцинкованных НФГ-5 в южном регионе России. Город Сочи, Адлерский р-н, Краснодарский край. 1/10 Освещение дорожного полотна посредством стальных оцинкованных НФГ-5 в южном регионе России. Город Сочи, Адлерский р-н, Краснодарский край.
В опорах НФГ-5 есть всё необходимое для качественного освещения как главных, так и второстепенных дорог.На данном фото пример освещения дороги на юге России граненными опорами НФГ-5. 2/10 В опорах НФГ-5 есть всё необходимое для качественного освещения как главных, так и второстепенных дорог.На данном фото пример освещения дороги на юге России граненными опорами НФГ-5.
Большие открытые пространства – парковки, территории, прилегающие к торговым центрам, аэропортам, площадям, могут быть подсвечены гранеными опорами НФГ-5. 3/10 Большие открытые пространства – парковки, территории, прилегающие к торговым центрам, аэропортам, площадям, могут быть подсвечены гранеными опорами НФГ-5.
В 2014 году к зимней Олимпиаде в Сочи было построено не только много спортивных, но и инфраструктурных объектов, а также жилых домов для спортсменов и туристов. На данной территории были установлены опоры НФГ разной высотности. 4/10 В 2014 году к зимней Олимпиаде в Сочи было построено не только много спортивных, но и инфраструктурных объектов, а также жилых домов для спортсменов и туристов. На данной территории были установлены опоры НФГ разной высотности.
Гранёная несиловая опора НФГ представляет собой металлический конусообразный столб, на котором крепится осветительный прибор на высоте от трех до 16 метров. 5/10 Гранёная несиловая опора НФГ представляет собой металлический конусообразный столб, на котором крепится осветительный прибор на высоте от трех до 16 метров.
Опора НФГ-5 может быть установлена в любом климатическом и ветровом районе. Сравнительно небольшая высота не будет создавать большой парусности, а применение стали марки 09Г2с позволит использовать данные опоры в самых северных районах. 6/10 Опора НФГ-5 может быть установлена в любом климатическом и ветровом районе. Сравнительно небольшая высота не будет создавать большой парусности, а применение стали марки 09Г2с позволит использовать данные опоры в самых северных районах.
На фотографии, которую вы видите, показан пример установки стандартного кронштейна на опору НФГ-5. Вылет кронштейна 1м, высота – 1м. Фото сделано в Краснодарском крае, г.Адлер. 7/10 На фотографии, которую вы видите, показан пример установки стандартного кронштейна на опору НФГ-5. Вылет кронштейна 1м, высота – 1м. Фото сделано в Краснодарском крае, г.Адлер.
Стандартные размеры несиловой граненой опоры марки НФГ-5: нижняя часть 110мм, верхняя – 60мм. По желанию заказчика конусность может быть изменена в большую сторону в зависимости от нагрузки, испытываемой опорой. 8/10 Стандартные размеры несиловой граненой опоры марки НФГ-5: нижняя часть 110мм, верхняя – 60мм. По желанию заказчика конусность может быть изменена в большую сторону в зависимости от нагрузки, испытываемой опорой.
Горячеоцинкованные стальные опоры НФГ-5 по способу монтажа являются фланцевыми. Это простой и универсальный метод, позволяющий быстро монтировать опору к закладной детали и в процессе монтажа корректировать отклонения от вертикали. 9/10 Горячеоцинкованные стальные опоры НФГ-5 по способу монтажа являются фланцевыми. Это простой и универсальный метод, позволяющий быстро монтировать опору к закладной детали и в процессе монтажа корректировать отклонения от вертикали.
Крепление опоры фланцевым методом происходит в несколько этапов. Сначала устанавливается в грунт закладная часть. Это металлическая труба с приваренным фланцем на окончании. После того как ЗДФ установлена и закреплена, производится монтаж опоры. Фланец оп 10/10 Крепление опоры фланцевым методом происходит в несколько этапов. Сначала устанавливается в грунт закладная часть. Это металлическая труба с приваренным фланцем на окончании. После того как ЗДФ установлена и закреплена, производится монтаж опоры. Фланец оп
