НФГ-11,5 Опора несиловая фланцевая граненая
  • Заложена в проект: 652 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

<

Уличные осветительные опоры НФГ-11,5 – это изделия, которые применяются специалистами по созданию систем освещения открытых площадок. Они пользуются популярностью за оптимальное соотношение цены и технических характеристик. Высота изделия в 11,5 метра (от фланца до оголовка) позволяет устанавливать светильники на относительно большой высоте и освещать просторные площадки с использованием меньшего количества опор. Это также сокращает сметную стоимость инженерной сети.

Опоры делаются из рулонной листовой стали. Толщина и марка подбираются в зависимости от того, в каких климатических условиях будут эксплуатироваться изделия. Ствол имеет форму конуса и многогранное сечение. Благодаря этому изделие отличается повышенной стабильностью за счет смещения центра тяжести и хорошей несущей способностью, так как имеет ребра жесткости.

Для покупки опор типа НФГ-11,5 обращайтесь к менеджерам по работе с клиентами по телефону, электронной почте или через форму обратной связи.

Список моделей

Обозначение Наименование опоры Наименование
закладного элемента
фундамента
Масса*, кг Обозначение
установочного места
кронштейна
Размеры, мм
H h1 d А Б B Г
НФГ-11,5 НФГ-11,5(75)-02**-ц 3Ф-30/4/К300-2,0-б 190,0 Ф2, Ф3 11500 2000 200 75 М30 400 300 450 120
НФГ-11,5 НФГ-11,5(100)-02**-ц 3Ф-30/4/К300-2,0-б 223,0 Ф4, Ф5 11500 2000 232 100 М30 400 300 450 140

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 - внутренний.

Габаритные размеры


Галерея

Спортивные объекты, торговые центры, административные и общественные здания нуждаются в развитой прилегающей транспортной инфраструктуре. Безопасность перемещения по прилегающим площадкам в тёмное время суток обеспечивается качественным освещением. На вновь построенном стадионе в Нижнем Новгороде для строительства системы уличного освещения применяются опоры типа НФГ‐11,5. 1/18 Спортивные объекты, торговые центры, административные и общественные здания нуждаются в развитой прилегающей транспортной инфраструктуре. Безопасность перемещения по прилегающим площадкам в тёмное время суток обеспечивается качественным освещением. На вновь построенном стадионе в Нижнем Новгороде для строительства системы уличного освещения применяются опоры типа НФГ‐11,5.

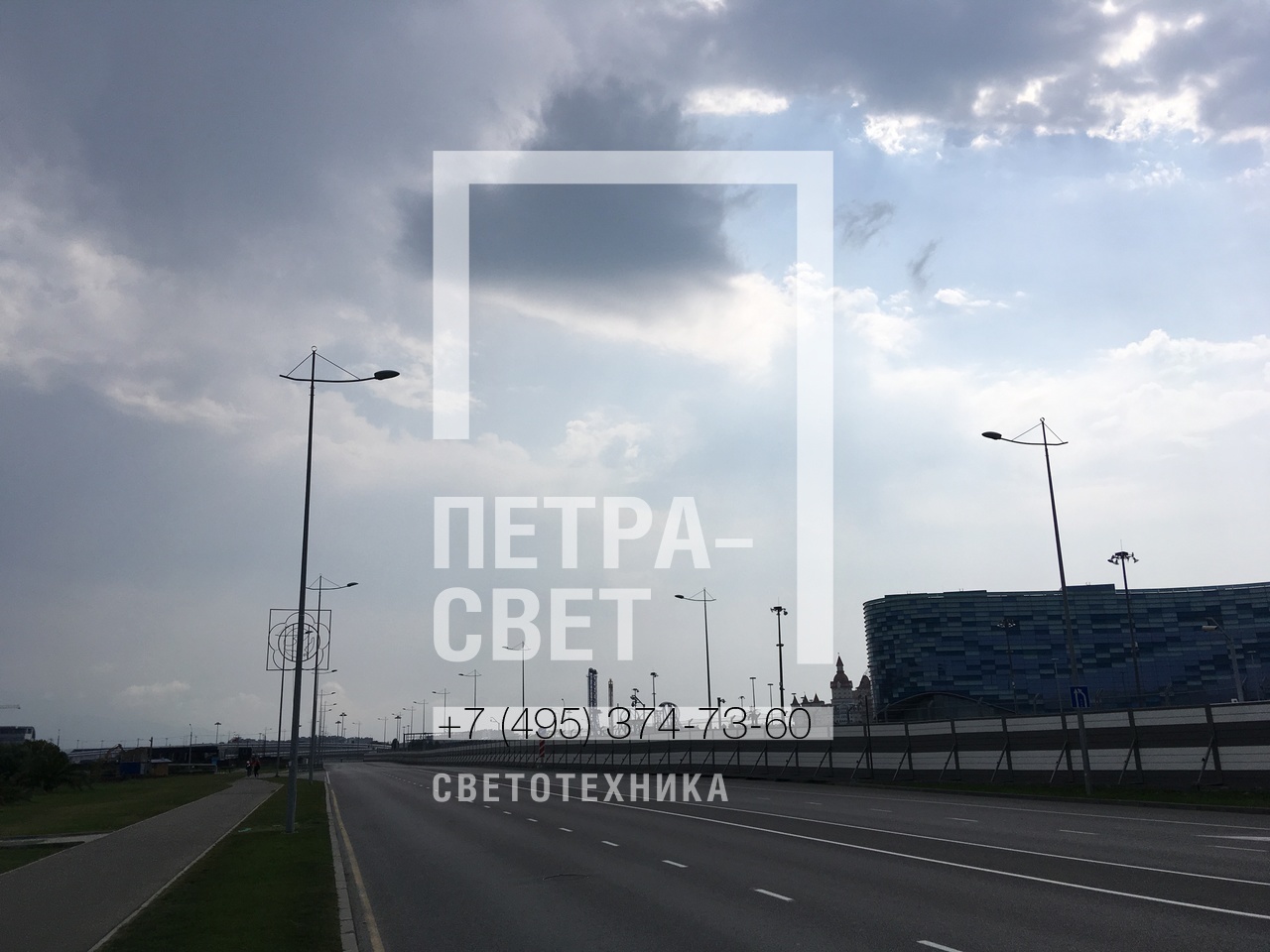

В процессе подготовки к проведению зимней Олимпиады в Сочи в 2014 году перед инженерами стояла задача обеспечения качественного освещения автомобильных дорог и пешеходных дорожек, которые соединяют отдельные постройки Олимпийского комплекса. Оптимальным решением для строительства инженерной сети стали опоры НФГ, которые имеют доступную стоимость, высокую прочность и длительный срок эксплуатации. 2/18 В процессе подготовки к проведению зимней Олимпиады в Сочи в 2014 году перед инженерами стояла задача обеспечения качественного освещения автомобильных дорог и пешеходных дорожек, которые соединяют отдельные постройки Олимпийского комплекса. Оптимальным решением для строительства инженерной сети стали опоры НФГ, которые имеют доступную стоимость, высокую прочность и длительный срок эксплуатации.
Гранёные конические опоры благодаря особой форме и поперечному сечению ствола имеют высокую прочность и максимальную устойчивость при малом весе. Для установки светильников применяются кронштейны, для установки – основание под закладную деталь фундамента. 3/18 Гранёные конические опоры благодаря особой форме и поперечному сечению ствола имеют высокую прочность и максимальную устойчивость при малом весе. Для установки светильников применяются кронштейны, для установки – основание под закладную деталь фундамента.
При проектировании систем уличного освещения Олимпийских объектов в Сочи были рассмотрены различные типы опор для установки светильников. В большинстве случаев выбор пал на конструкции типа НФГ, так как они имеют оптимальное соотношение технических характеристик и стоимости. 4/18 При проектировании систем уличного освещения Олимпийских объектов в Сочи были рассмотрены различные типы опор для установки светильников. В большинстве случаев выбор пал на конструкции типа НФГ, так как они имеют оптимальное соотношение технических характеристик и стоимости.
Гранёные конические опоры делаются из листов углеродистой стали, которая гнётся в гибочных гидравлических станах таким образом, чтобы получился ствол в виде конуса с сечением в виде многогранника. Малая скорость деформации сохраняет прочность металла, что важно для надёжности опоры. 5/18 Гранёные конические опоры делаются из листов углеродистой стали, которая гнётся в гибочных гидравлических станах таким образом, чтобы получился ствол в виде конуса с сечением в виде многогранника. Малая скорость деформации сохраняет прочность металла, что важно для надёжности опоры.

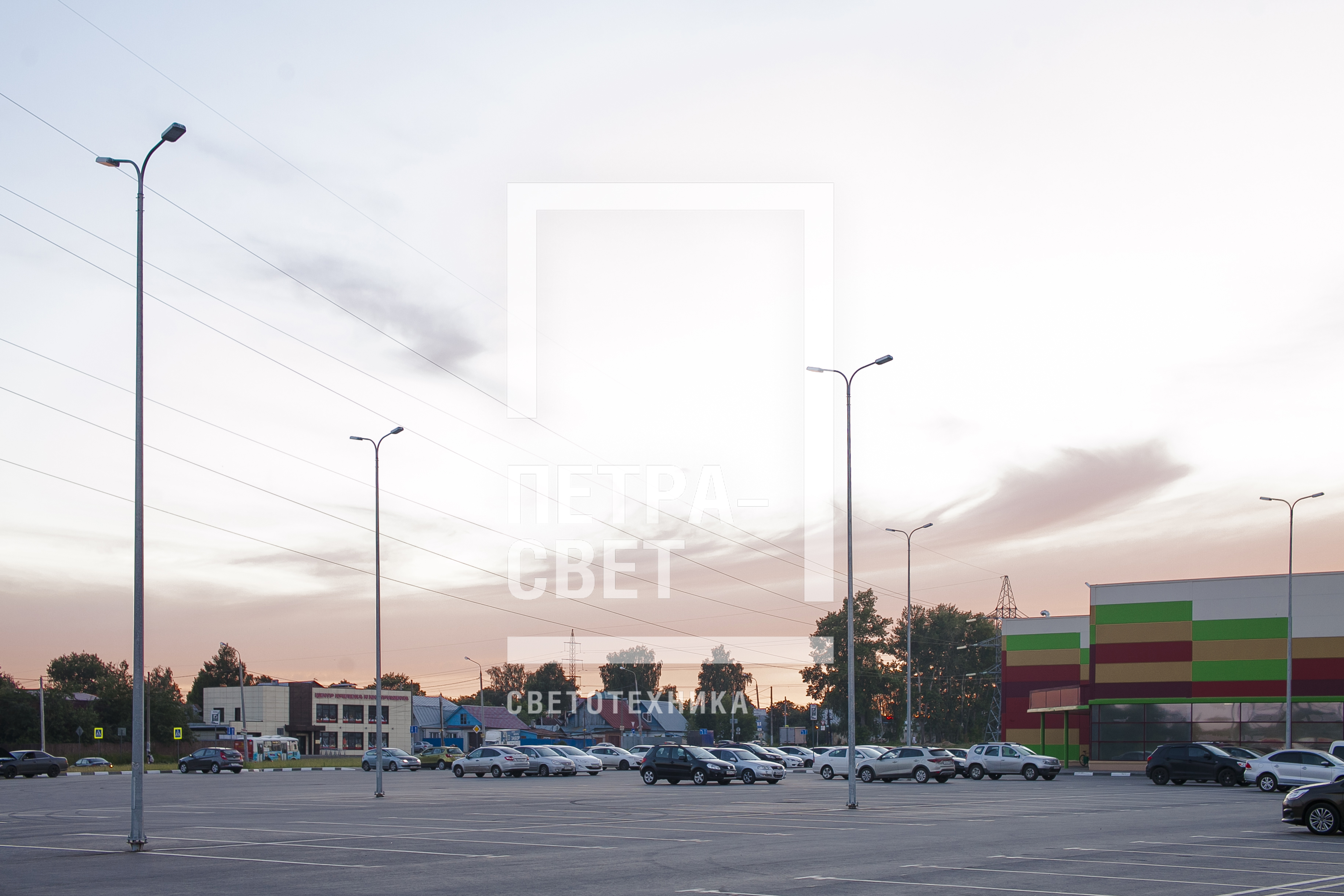

Опоры НФГ‐11,5 позволяют разместить приборы освещения на относительно большой высоте. Поэтому с их помощью можно освещать площади в городах, парковки и стоянки транспорта, пространства вокруг спортивных объектов. Для размещения светильников можно использовать четырёхрожковые кронштейны под консольные приборы освещения, создающие заливающее освещение. 6/18 Опоры НФГ‐11,5 позволяют разместить приборы освещения на относительно большой высоте. Поэтому с их помощью можно освещать площади в городах, парковки и стоянки транспорта, пространства вокруг спортивных объектов. Для размещения светильников можно использовать четырёхрожковые кронштейны под консольные приборы освещения, создающие заливающее освещение.
Опоры НГФ могут использоваться для освещения территорий жилых комплексов, подъездных дорог к ним, парковочных площадок. Доступная стоимость опор позволяет значительно сократить расходы строительной организации на покупку конструкций для установки светильников. 7/18 Опоры НГФ могут использоваться для освещения территорий жилых комплексов, подъездных дорог к ним, парковочных площадок. Доступная стоимость опор позволяет значительно сократить расходы строительной организации на покупку конструкций для установки светильников.
Вес опор уличного освещения типа НФГ зависит от толщины листового металла ствола, а также соотношения диаметров нижней и верхней части конструкции. При изготовлении проектировщики подбирают оптимальные параметры, чтобы прочность соответствовала правилам и стандартам, но при этом заказчик не нёс дополнительные затраты на покупку, транспортировку и установку. 8/18 Вес опор уличного освещения типа НФГ зависит от толщины листового металла ствола, а также соотношения диаметров нижней и верхней части конструкции. При изготовлении проектировщики подбирают оптимальные параметры, чтобы прочность соответствовала правилам и стандартам, но при этом заказчик не нёс дополнительные затраты на покупку, транспортировку и установку.
Обработка опор методом горячего цинкования позволяет защитить углеродистую сталь не только от влаги и кислорода, но и разрушающего действия солёной воды на морском побережье. Поэтому для освещения спортивных Олимпийских объектов в Сочи часто применялись оцинкованные опоры НФГ. 9/18 Обработка опор методом горячего цинкования позволяет защитить углеродистую сталь не только от влаги и кислорода, но и разрушающего действия солёной воды на морском побережье. Поэтому для освещения спортивных Олимпийских объектов в Сочи часто применялись оцинкованные опоры НФГ.
Опора НФГ имеет универсальный оголовок, поэтому на него могут устанавливаться кронштейны разных конструкций и размеров. Часто применяются стандартные радиусные кронштейны с длиной вылета и высотой от одного до двух с половиной метра. Можно использовать кронштейны с двумя‐четырьмя рожками, расположенными под углами 45‐ 180 градусов относительно друг друга. Универсальный внешний вид осветительных конструкций позволяет органично вписать их в городской ландшафт. 10/18 Опора НФГ имеет универсальный оголовок, поэтому на него могут устанавливаться кронштейны разных конструкций и размеров. Часто применяются стандартные радиусные кронштейны с длиной вылета и высотой от одного до двух с половиной метра. Можно использовать кронштейны с двумя‐четырьмя рожками, расположенными под углами 45‐ 180 градусов относительно друг друга. Универсальный внешний вид осветительных конструкций позволяет органично вписать их в городской ландшафт.

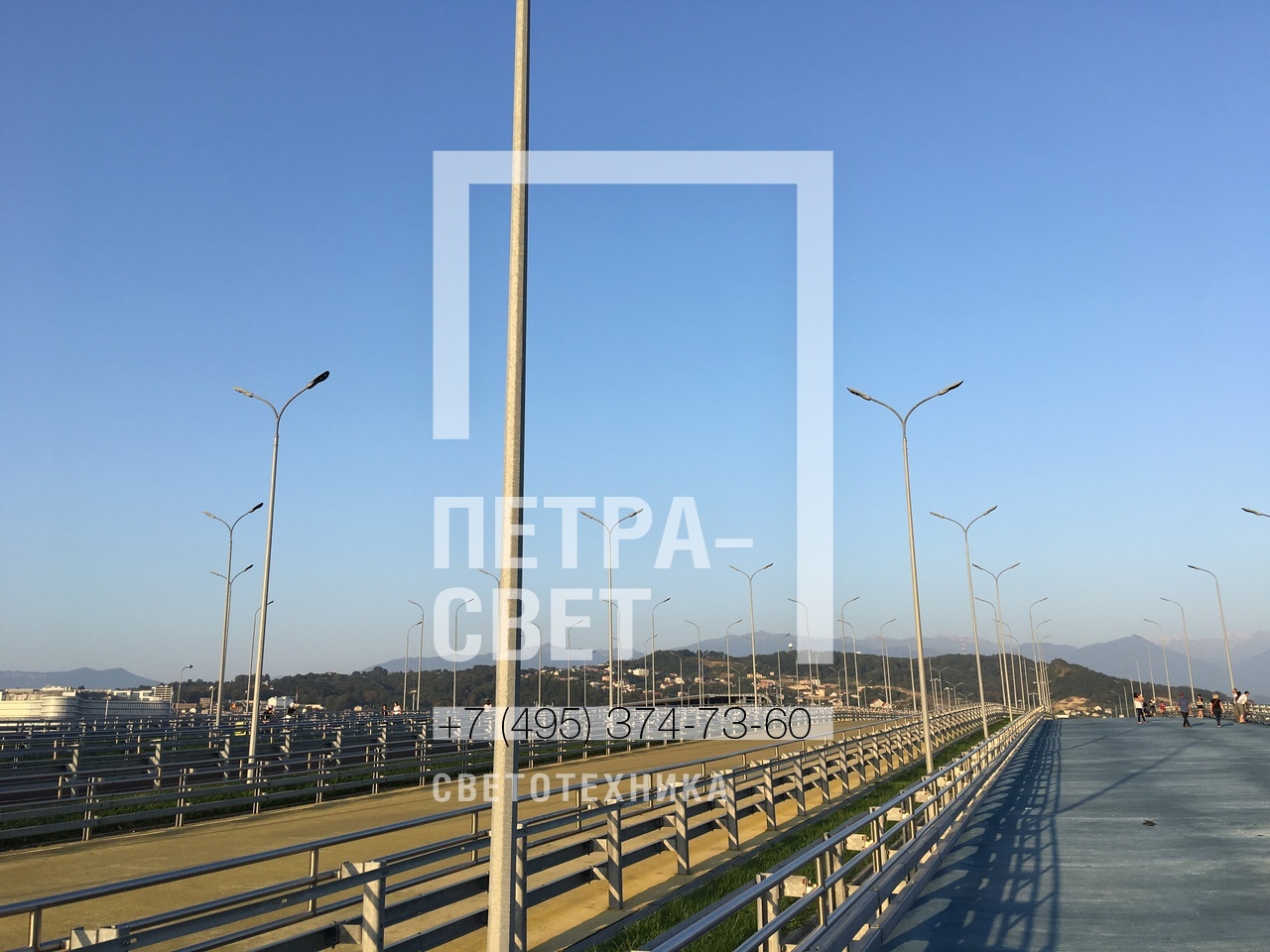

Опоры оцинкованные типа НФГ могут использоваться для освещения мостов. На фото представлено изображение автомобильного моста на территории Олимпийского парка, который освещается гранёными фланцевыми несиловыми опорами. Они обеспечивают яркое освещение для ведения телевизионных трансляций. Фланец позволяет устанавливать опоры на закладные детали на мосту, а большая высота даёт возможность увеличивать расстояние между ними до 20 метров. 11/18 Опоры оцинкованные типа НФГ могут использоваться для освещения мостов. На фото представлено изображение автомобильного моста на территории Олимпийского парка, который освещается гранёными фланцевыми несиловыми опорами. Они обеспечивают яркое освещение для ведения телевизионных трансляций. Фланец позволяет устанавливать опоры на закладные детали на мосту, а большая высота даёт возможность увеличивать расстояние между ними до 20 метров.
Установка опор типа НФГ производится с помощью фланца, который прикручивается к закладной детали фундамента в грунте. При строительстве систем освещения в Сочи благодаря такому способу монтажа удалось за короткое время установить огромное количество опор. 12/18 Установка опор типа НФГ производится с помощью фланца, который прикручивается к закладной детали фундамента в грунте. При строительстве систем освещения в Сочи благодаря такому способу монтажа удалось за короткое время установить огромное количество опор.
Для установки опоры в грунте используется закладная деталь фундамента. Она имеет вид трубы, к верхней части которой приварена квадратная площадка с отверстиями. Для увеличения срока службы ЗДФ и защиты от коррозии поверхность закладной детали покрывается грунтом, а по отдельному заказу клиента цинкуется. 13/18 Для установки опоры в грунте используется закладная деталь фундамента. Она имеет вид трубы, к верхней части которой приварена квадратная площадка с отверстиями. Для увеличения срока службы ЗДФ и защиты от коррозии поверхность закладной детали покрывается грунтом, а по отдельному заказу клиента цинкуется.

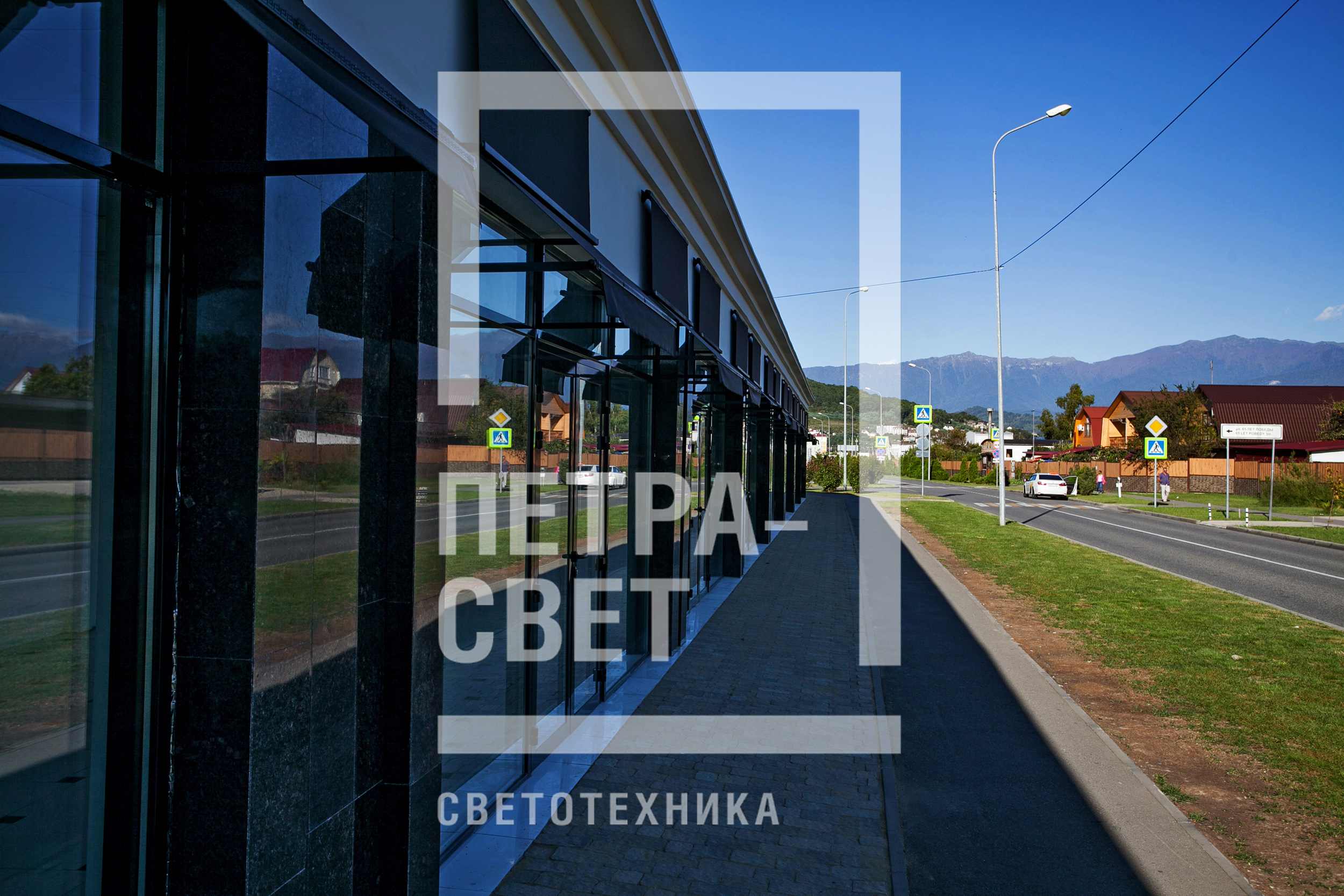

На фото представлены опоры освещения, установленные вдоль автомобильной дороги в посёлке Адлер. Диаметр вершины ствола составляет 100 мм, нижней части 200 мм. Конусовидная форма позволяет увеличить стабильность конструкции за счёт опускания центра тяжести. При таком соотношении диаметров вес 11,5‐метровой опоры составит 190 кг. 14/18 На фото представлены опоры освещения, установленные вдоль автомобильной дороги в посёлке Адлер. Диаметр вершины ствола составляет 100 мм, нижней части 200 мм. Конусовидная форма позволяет увеличить стабильность конструкции за счёт опускания центра тяжести. При таком соотношении диаметров вес 11,5‐метровой опоры составит 190 кг.

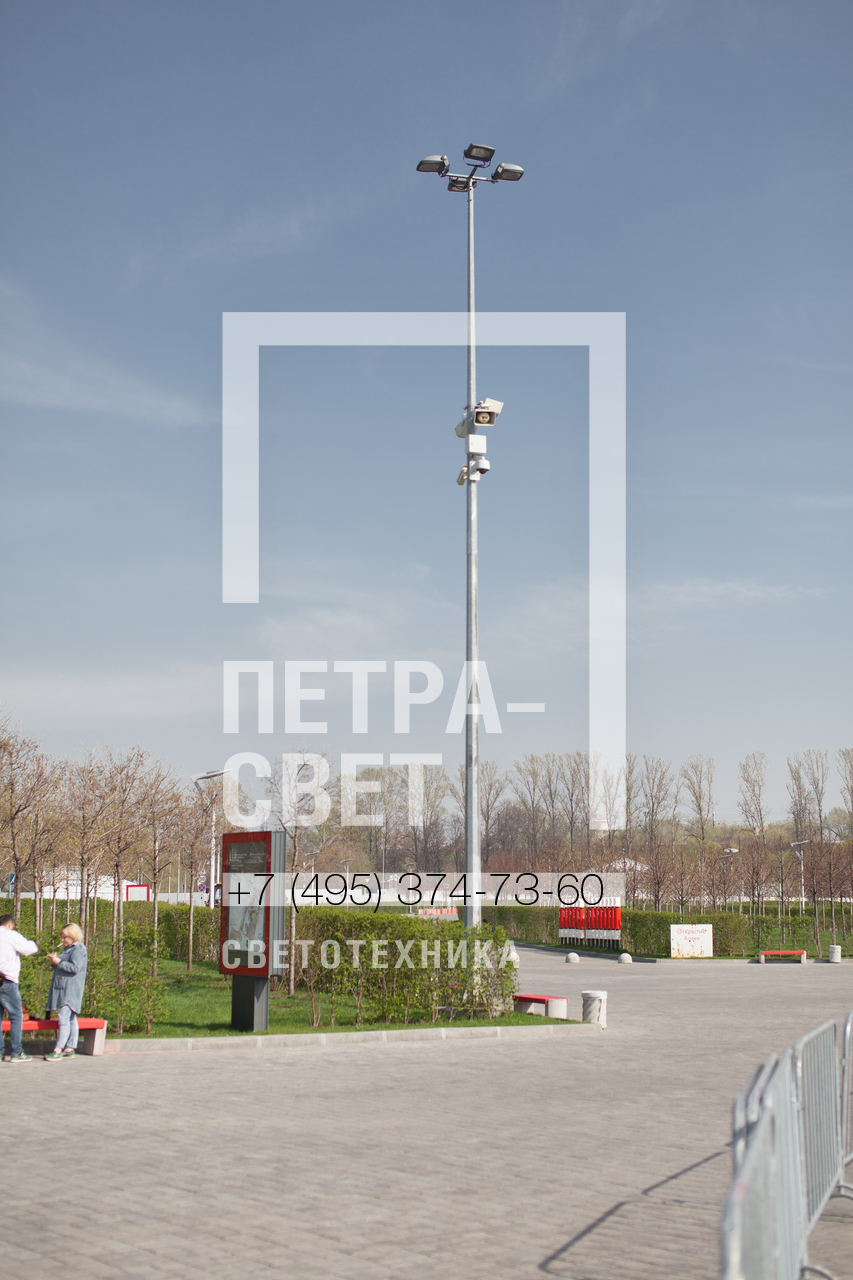

Прочность несиловой опоры рассчитывается таким образом, чтобы конструкция выдерживала вес осветительных приборов и ветровую нагрузку. Но благодаря гранёной форме поперечного сечения повышается несущая способность, поэтому на опоре могут быть закреплены и камеры видеонаблюдения или другое оборудование. 15/18 Прочность несиловой опоры рассчитывается таким образом, чтобы конструкция выдерживала вес осветительных приборов и ветровую нагрузку. Но благодаря гранёной форме поперечного сечения повышается несущая способность, поэтому на опоре могут быть закреплены и камеры видеонаблюдения или другое оборудование.
Аббревиатура НФГ в названии опоры свидетельствует о том, что конструкция относится к категории несиловой. Поэтому подключение силовых кабелей возможно только под землёй с вводом через ЗДФ и подключением через ревизионное отверстие. 16/18 Аббревиатура НФГ в названии опоры свидетельствует о том, что конструкция относится к категории несиловой. Поэтому подключение силовых кабелей возможно только под землёй с вводом через ЗДФ и подключением через ревизионное отверстие.
Опоры типа НФГ очень широко используются для строительства систем освещения различных объектов. Они пользуются популярностью в светотехнической отрасли благодаря доступной стоимости, простоте монтажа, длительному сроку эксплуатации. 17/18 Опоры типа НФГ очень широко используются для строительства систем освещения различных объектов. Они пользуются популярностью в светотехнической отрасли благодаря доступной стоимости, простоте монтажа, длительному сроку эксплуатации.
На вершинах опор НФГ могут устанавливаться декоративные кронштейны «Ладья». В этом случае утилитарное изделие для систем уличного освещения превращается в самостоятельный элемент оформления улицы, спортивного объекта, площади. На фото – опоры, установленные в Олимпийском парке в Сочи. 18/18 На вершинах опор НФГ могут устанавливаться декоративные кронштейны «Ладья». В этом случае утилитарное изделие для систем уличного освещения превращается в самостоятельный элемент оформления улицы, спортивного объекта, площади. На фото – опоры, установленные в Олимпийском парке в Сочи.
