ОВМ с дополнительным молниеприемником (ОВМ (МЛ))
  • Заложена в проект: 1389 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опоры высокомачтовые (ОВМ (МЛ))

ОВМ с дополнительным молниеприемником (ОВМ (МЛ)) являются элементом наружного освещения, и вместе с тем служит молниеотводом. Конечно, молниеприемник имеют абсолютно все ОВМ, однако штатной оснастки не всегда достаточно. В таких ситуациях устанавливают дополнительный молниеприемник, который выше чем штатный.

Сама по себе данная опора предназначена для освещения больших площадок, таких как развязки автомагистралей, промышленные и спортивные объекты, парки, площади и пр. Главной особенностью изделия является подвижная корона, которая при помощи подъемного механизма способна опускаться вниз. Благодаря этому упрощается доступ к электрооборудованию. ОВМ (МЛ) целесообразно использовать, если невозможно по тем или иным причинам обеспечить подъезд спецтехники к опоре.

Конструкция изготавливается из качественного металлопроката ведущих отечественных предприятий. При изготовлении продукции много внимания уделяется выбору марки стали, так как учитывается не только нагрузка, но и климат региона, в котором планируется эксплуатировать изделие. Защита от коррозии обеспечивается путем нанесения слоя цинка горячим способом.

Ствол состоит из отдельных секций, которые состыковываются друг с другом без сварки. Крона может иметь различные габариты, которые зависят от количества оборудования, которое планируется использовать. Максимальное количество прожекторов составляет 48 штук. Большое разнообразие модификаций позволят подобрать наиболее подходящую опору с дополнительным молниеприемником для любого объекта.

Способ монтажа

В верхней части мачты для соединения с ней приборов освещения и дополнительного молниеприемника размещаются специальные крепления. Согласно существующего порядка работ, монтажа молниеотвода производится непосредственно в процессе установки мачты. При расчете размера фундаментного блока необходимо учитывать наличие и размеры дополнительного оборудования в т.ч. молниеотвода.

Эксплуатационный комплект

  • Пульт управления лебедкой.
  • Скобы - 4шт. (устанавливаются в нижней части опоры. Предназначены для фиксации короны в нижнем положении).
  • Соединительный кабель (для возможности подачи питания на корону в нижнем положении).

Антикоррозийное покрытие

  • Горячее цинкование ГОСТ 9.307-89
  • Лакокрасочное покрытие
  • Комбинированное покрытие: горячее цинкование + лакокрасочное покрытие.

Соответствие нормативным документам

Соответствует требованиям ТУ 5264-005-93646692-2013 «Металлические многогранные опоры наружного освещения с мобильной короной».

Мачта подбирается индивидуально для каждого объекта согласно технического задания. Для подбора используется разработанная форма опросного листа.

Габаритные размеры

ОВМ-Н(N)-В-хл

ОВМ - опора высокомачтовая с мобильной короной
Н - высота опоры, м
N - количество приборов освещения, шт
B - ветровой район установки
хл - климатическое исполнение (указывается для районов строительства с температурой воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012

Галерея

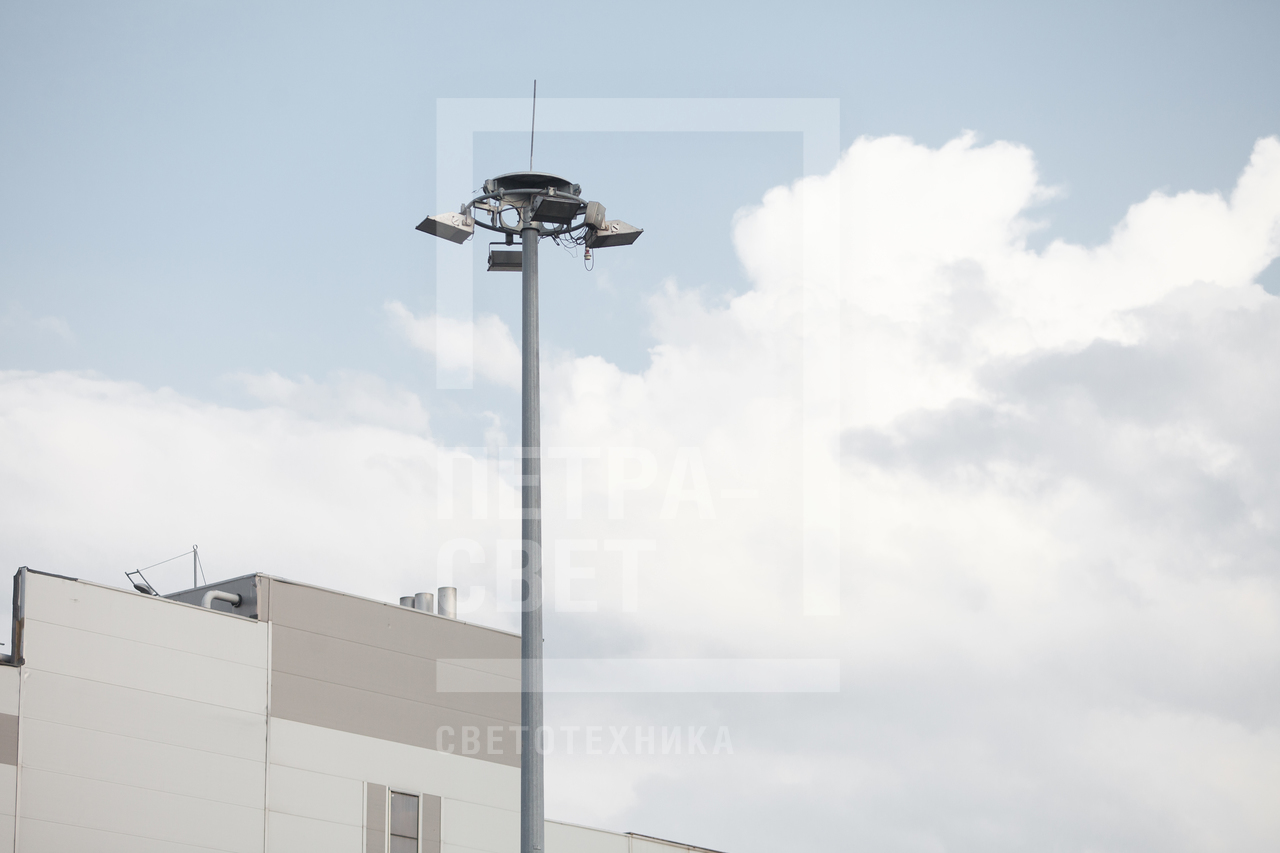

Опора высокомачтовая серии ОВМ с дополнительным молниеприемником установлена на территории выставочного центра в г.Москва 1/7 Опора высокомачтовая серии ОВМ с дополнительным молниеприемником установлена на территории выставочного центра в г.Москва
Скорость спуска мобильной короны мачт ОВМ зависит от мощности установленного эксплуатационного комплекта, высоты мачты, размера лебедки и от веса прожекторов. 2/7 Скорость спуска мобильной короны мачт ОВМ зависит от мощности установленного эксплуатационного комплекта, высоты мачты, размера лебедки и от веса прожекторов.

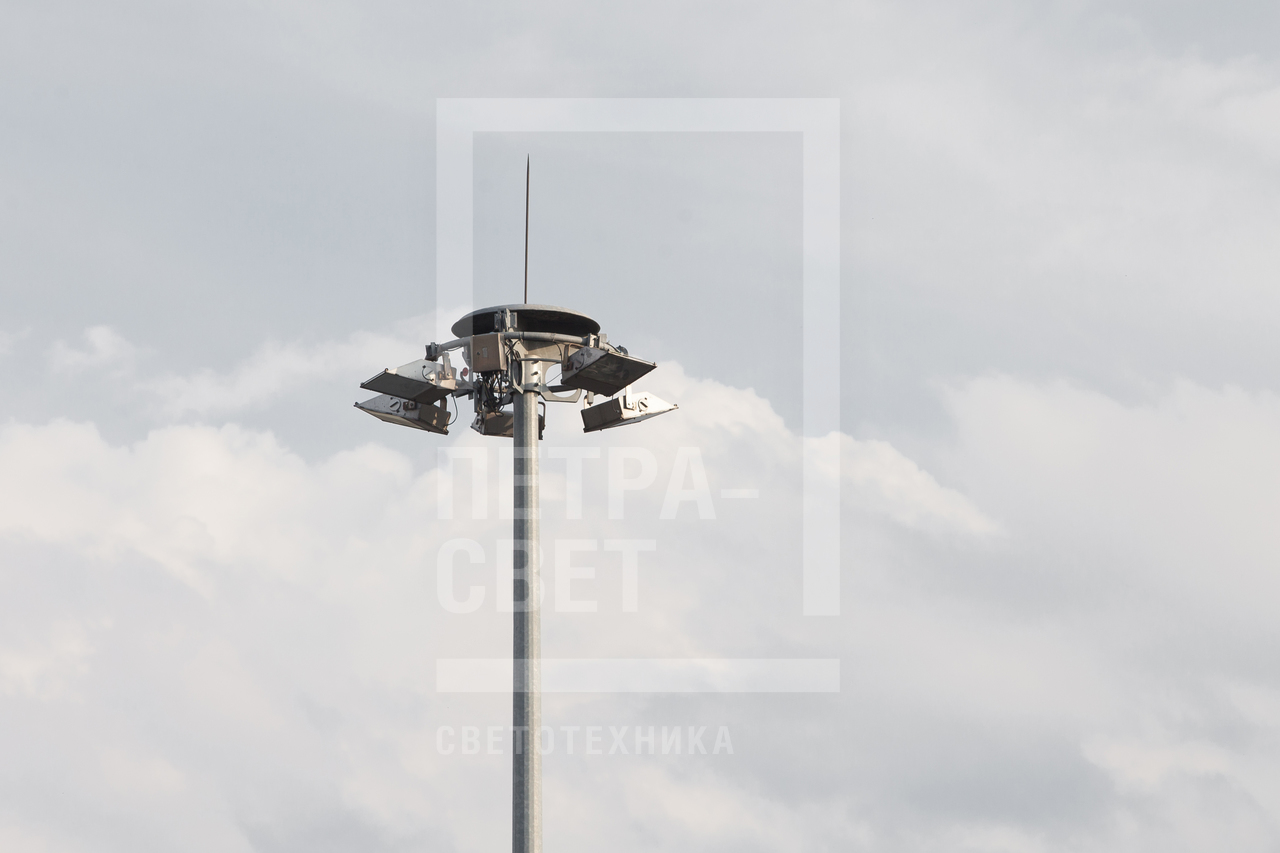

Молниеотводы до 2х метров высотой, устанавливаемые на вершине граненой мачты типа ОВМ  представляют собой стальной прут круглого сечения диаметром 20 мм. 3/7 Молниеотводы до 2х метров высотой, устанавливаемые на вершине граненой мачты типа ОВМ представляют собой стальной прут круглого сечения диаметром 20 мм.
Диаметр круглой рамы мобильной мачты ОВМ может варьироваться от 1 до 2 метров, в зависимости от количества осветительных приборов устанавливаемых на раме. 4/7 Диаметр круглой рамы мобильной мачты ОВМ может варьироваться от 1 до 2 метров, в зависимости от количества осветительных приборов устанавливаемых на раме.

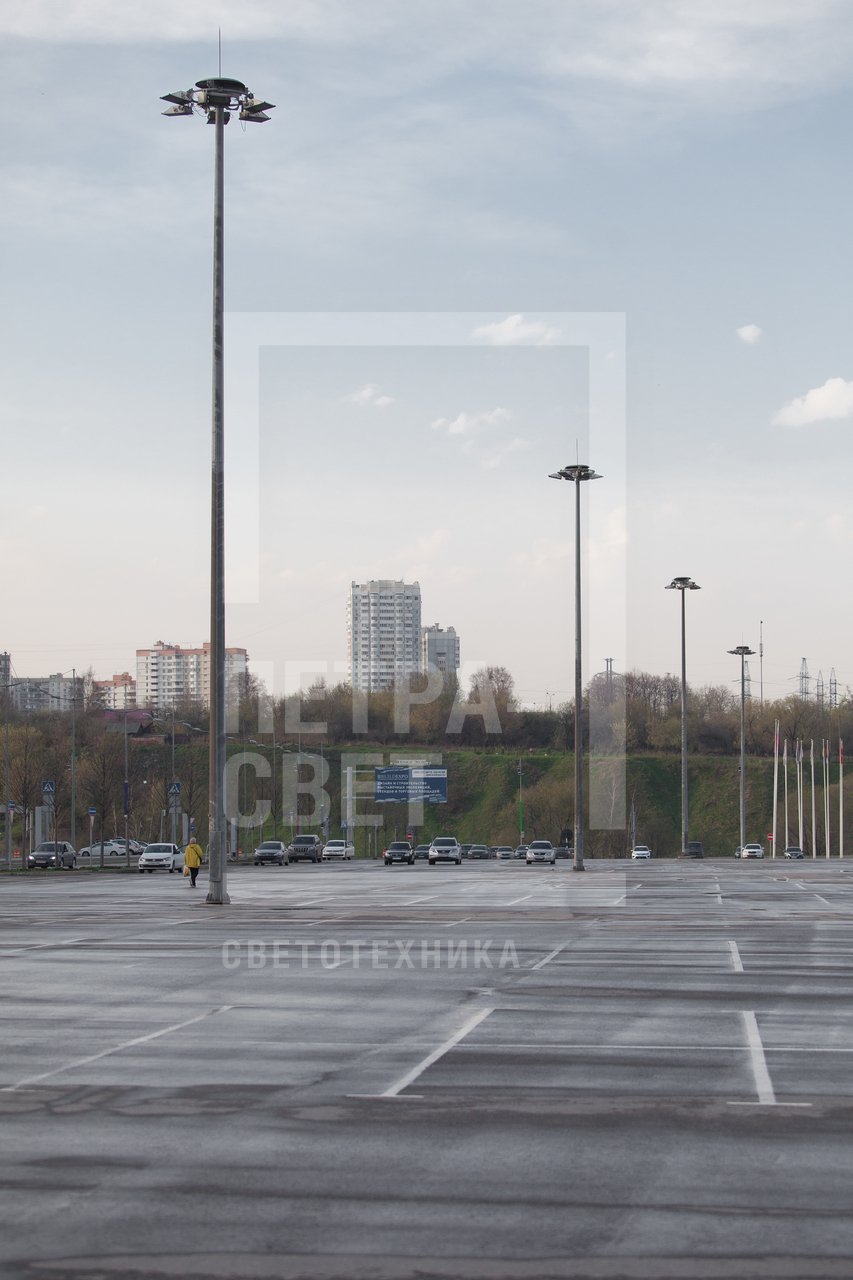

Организация освещения мачтами ОВМ на парковки расположенной на территории торгового цена Вегас в г.Красногорск 5/7 Организация освещения мачтами ОВМ на парковки расположенной на территории торгового цена Вегас в г.Красногорск
Опора высокомачтовая типа ОВМ защищена от коррозии металла методом горячего цинкования по ГОСТ 9.307-89. 6/7 Опора высокомачтовая типа ОВМ защищена от коррозии металла методом горячего цинкования по ГОСТ 9.307-89.
Существует несколько способов защиты металла мачты ОВМ от воздействий внешней среды и коррозии. Это покраска, горячее цинкование и цинк плюс эмаль.. 7/7 Существует несколько способов защиты металла мачты ОВМ от воздействий внешней среды и коррозии. Это покраска, горячее цинкование и цинк плюс эмаль..
