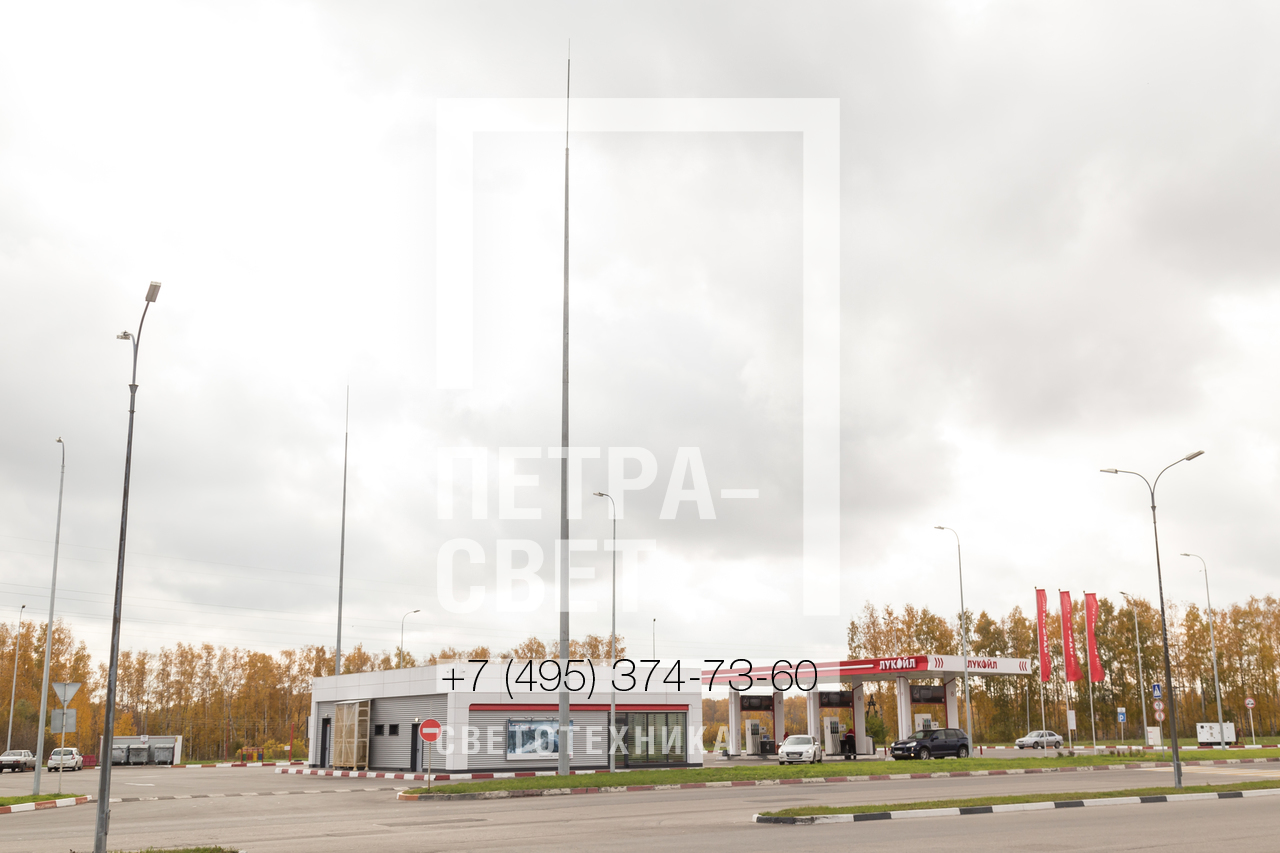

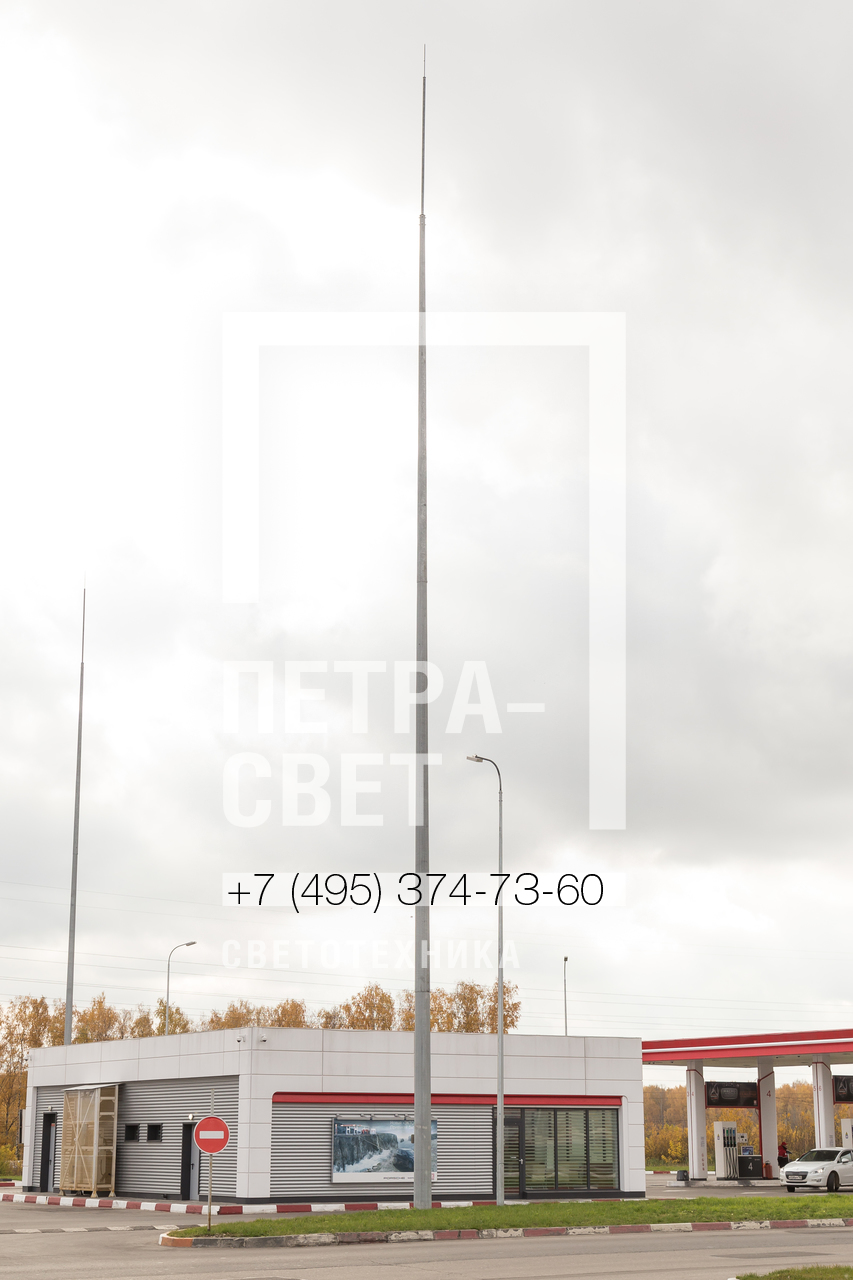

Молниеотвод необходим для защиты зданий, всевозможных сооружений и объектов от ударов молний. Принцип работы основан на том, что молниеотвод притягивает к себе молнии за счет большой высоты и металлической поверхности. Конструкция изготавливается на основе опор НФГ и состоит из трех основных элементов:
Опоры изготавливаются из листовой высококачественной стали, которая подбирается индивидуально с учетом особенностей эксплуатации и даже климата, в котором будет использоваться. Долговечность изделию обеспечивает горячее цинкование, которое защищает поверхность от коррозии не менее четверти века. Дополнительно, по запросу заказчика, ствол может быть окрашен тем или иным лакокрасочным материалом. В результате покраски повышается срок службы изделия, а также улучшаются ее декоративные качества.
Монтаж конструкции осуществляется при помощи фланца. Поэтому для установки обязательно требуется закладная деталь. Высота, в зависимости от модификации, может составлять от 7 до 18 метров.

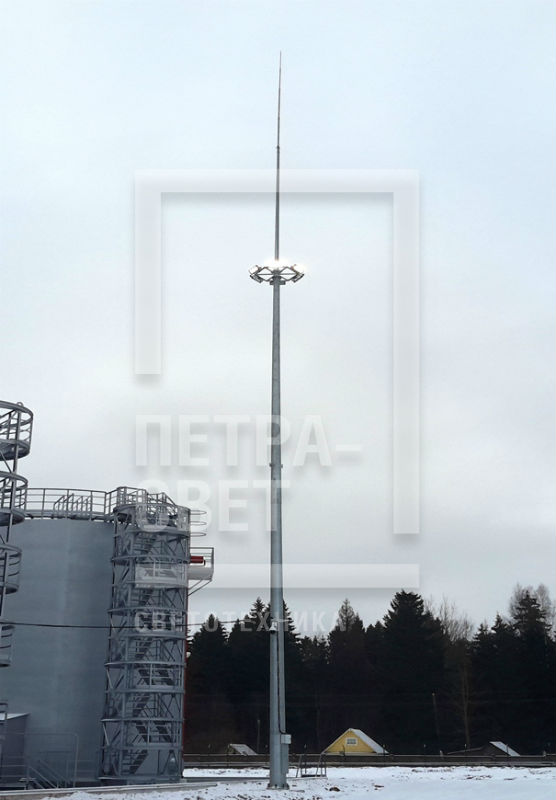

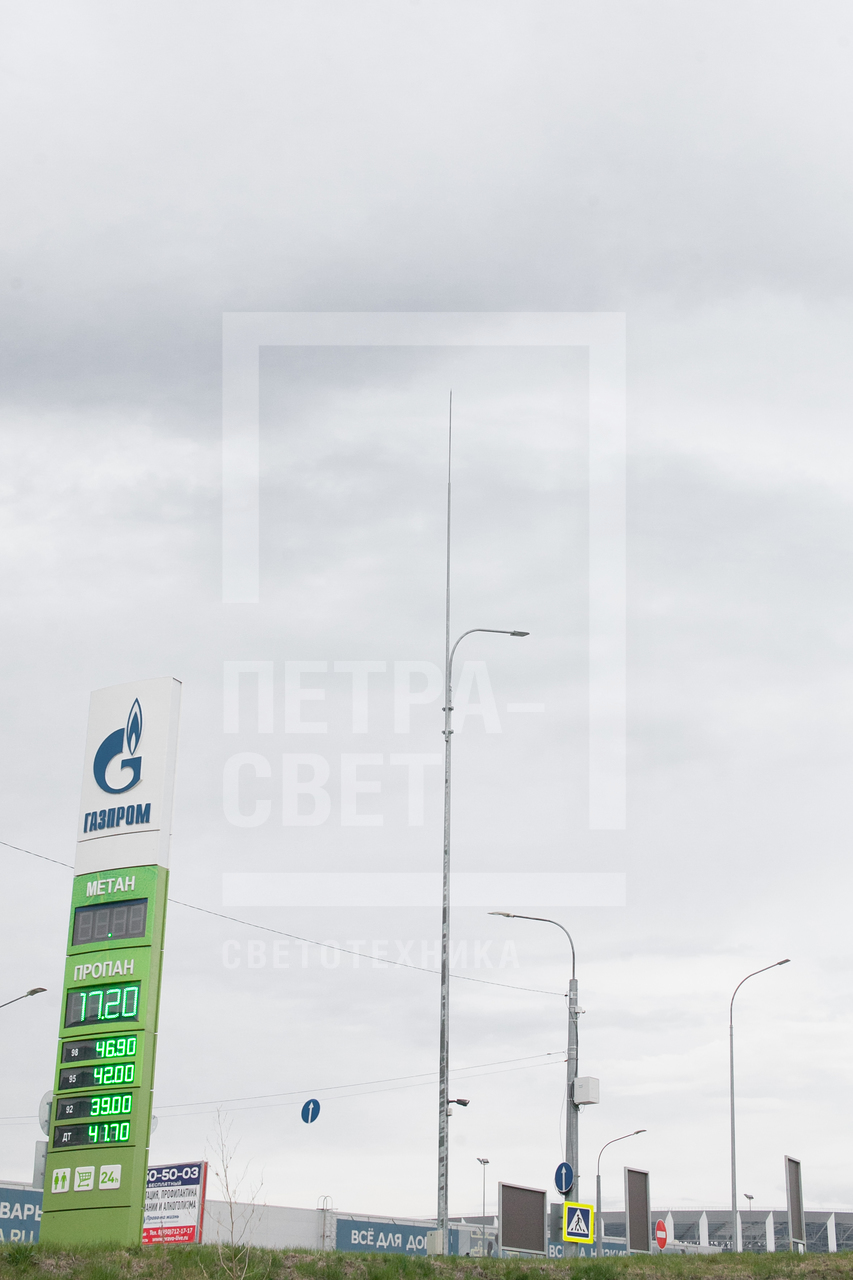

Молниеотвод может иметь двойное назначение, к примеру, его можно дополнительно использовать как опору для уличного освещения. Закрепить светильник на ней можно при помощи специальных кронштейнов.
| Название | Цена | Обозначение опоры | Наименование
закладного элемента фундамента | H, мм | h1, мм | h, мм | А, мм | Б, мм | Масса*, кг |
|---|---|---|---|---|---|---|---|---|---|
| НФГ-7 | 9700 | НФГ-5,0-З(2)-ц | ЗФ-16/4/К140-1,2-б | 7000 | 1200 | 2000 | 190 | 140 | 43 |
| НФГ-8 | 10400 | НФГ-5,0-З(3)-ц | ЗФ-16/4/К140-1,2-б | 8000 | 1200 | 3000 | 190 | 140 | 46 |
| НФГ-9 | 11500 | НФГ-5,0-З(4)-ц | ЗФ-16/4/К140-1,2-б | 9000 | 1200 | 4000 | 190 | 140 | 51 |
| НФГ-10 | 12400 | НФГ-5,0-З(5)-ц | ЗФ-16/4/К140-1,2-б | 10000 | 1200 | 5000 | 190 | 140 | 55 |
| НФГ-9 | 19800 | НФГ-7,0-З(2)-ц | ЗФ-20/4/К230-1,5-б | 9000 | 1500 | 2000 | 320 | 230 | 88 |
| НФГ-10 | 20500 | НФГ-7,0-З(3)-ц | ЗФ-20/4/К230-1,5-б | 10000 | 1500 | 3000 | 320 | 230 | 91 |
| НФГ-11 | 21600 | НФГ-7,0-З(4)-ц | ЗФ-20/4/К230-1,5-б | 11000 | 1500 | 4000 | 320 | 230 | 96 |
| НФГ-12 | 22500 | НФГ-7,0-З(5)-ц | ЗФ-20/4/К230-1,5-б | 12000 | 1500 | 5000 | 320 | 230 | 100 |
| НФГ-12 | 33300 | НФГ-10,0-З(2)-ц | ЗФ-20/4/К230-2,0-б | 12000 | 2000 | 2000 | 320 | 230 | 148 |
| НФГ-13 | 34500 | НФГ-10,0-З(3)-ц | ЗФ-20/4/К230-2,0-б | 13000 | 2000 | 3000 | 320 | 230 | 153 |
| НФГ-14 | 36500 | НФГ-10,0-З(4)-ц | ЗФ-20/4/К230-2,0-б | 14000 | 2000 | 4000 | 320 | 230 | 162 |
| НФГ-15 | 37400 | НФГ-10,0-З(5)-ц | ЗФ-20/4/К230-2,0-б | 15000 | 2000 | 5000 | 320 | 230 | 166 |
| НФГ-16 | 38100 | НФГ-10,0-З(6)-ц | ЗФ-20/4/К230-2,0-б | 16000 | 2000 | 6000 | 320 | 230 | 169 |
| НФГ-17 | 39000 | НФГ-10,0-З(7)-ц | ЗФ-20/4/К230-2,0-б | 17000 | 2000 | 7000 | 320 | 230 | 173 |
| НФГ-12 | 41400 | НФГ-10,0(100)-З(2)-ц | ЗФ-24/4/К230-2,0-б | 12000 | 2000 | 2000 | 320 | 230 | 184 |
| НФГ-13 | 42600 | НФГ-10,0(100)-З(3)-ц | ЗФ-24/4/К230-2,0-б | 13000 | 2000 | 3000 | 320 | 230 | 189 |
| НФГ-14 | 44600 | НФГ-10,0(100)-З(4)-ц | ЗФ-24/4/К230-2,0-б | 14000 | 2000 | 4000 | 320 | 230 | 198 |
| НФГ-15 | 45500 | НФГ-10,0(100)-З(5)-ц | ЗФ-24/4/К230-2,0-б | 15000 | 2000 | 5000 | 320 | 230 | 202 |
| НФГ-16 | 46200 | НФГ-10,0(100)-З(6)-ц | ЗФ-24/4/К230-2,0-б | 16000 | 2000 | 6000 | 320 | 230 | 205 |
| НФГ-17 | 47100 | НФГ-10,0(100)-З(7)-ц | ЗФ-24/4/К230-2,0-б | 17000 | 2000 | 7000 | 320 | 230 | 209 |
| НФГ-18 | 50000 | НФГ-10,0(100)-З(8)-ц | ЗФ-24/4/К230-2,0-б | 18000 | 2000 | 8000 | 320 | 230 | 222 |
H – общая высота молниеотвода
h1 – высота закладного элемента фундамента
h – высота надставки
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции молниеотвода с учетом покрытия. При заказе необходимо указывать ветровой и климатический районы эксплуатации.
