МОГК, МОТ. Молниеотвод гранёный в Москве

Описание

Молниеотводы необходимы для защиты объектов от ударов молний, перенапряжений в сети и пр. Принцип действия заключается в том, что молниеотвод выше расположенных вокруг объектов, к тому же выполнен из стали. Это позволяет ему привлечь молнии к себе.

Конструкция состоит из двух основных элементов:
Граненая коническая несиловая опора.

Молниеприемник – представляет собой длинный достаточно тонкий наконечник.

Размеры опоры, а также другие ее параметры, включая марку стали, из которой она сделана, подбираются с учетом нюансов объекта, ветровой нагрузки и других условий эксплуатации. Но, в любом случае, они изготавливаются из высококачественной стали. Поверхность обрабатывается горячим цинкованием. Последнее обеспечивает антикоррозионное покрытие, которое сохраняет эффективность несколько десятков лет.

Установка конструкции осуществляется при помощи фланца, поэтому фундамент обязательно должен содержать закладную деталь. Такой способ монтажа отличается практичностью, так как упрощает транспортировку изделия и предоставляет возможность его последующего демонтажа. Кроме того, опору можно вынести за пределы фундамента, если последний по тем или иным причинам нельзя расположить прямо под молниеотводом.

По индивидуальному заказу возможно изготовление молниеотводов любых типоразмеров. Типовая же высота конструкции составляет от 8 до 40 метров.

Список моделей

Основные параметры молниеотводов МОГК, МОТ

Наименование	Общая высота, м (ВМОН+МОТ)	На базе опоры	Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм	Высота МОТ, м
МОГК-21	21	ВМОН-16	370	580	490	5
МОГК-22	22	ВМОН-16	370	580	490	6
МОГК-23	23	ВМОН-16	370	580	490	7
МОГК-24	24	ВМОН-16	370	580	490	8
МОГК-25	25	ВМОН-16	370	580	490	9
МОГК-26	26	ВМОН-16	370	580	490	10
МОГК-27	27	ВМОН-16	370	580	490	11
МОГК-25	25	ВМОН-20	425	600	525	5
МОГК-26	26	ВМОН-20	425	600	525	6
МОГК-27	27	ВМОН-20	425	600	525	7
МОГК-28	28	ВМОН-20	425	600	525	8
МОГК-29	29	ВМОН-20	425	600	525	9
МОГК-30	30	ВМОН-20	425	600	525	10
МОГК-31	31	ВМОН-20	425	600	525	11
МОГК-25	25	ВМОН-20	480	660	585	5
МОГК-26	26	ВМОН-20	480	660	585	6
МОГК-27	27	ВМОН-20	480	660	585	7
МОГК-28	28	ВМОН-20	480	660	585	8
МОГК-29	29	ВМОН-20	480	660	585	9
МОГК-30	30	ВМОН-20	480	660	585	10
МОГК-31	31	ВМОН-20	480	660	585	11
МОГК-30	30	ВМОН-25	600	800	700	5
МОГК-31	31	ВМОН-25	600	800	700	6
МОГК-32	32	ВМОН-25	600	800	700	7
МОГК-33	33	ВМОН-25	600	800	700	8
МОГК-34	34	ВМОН-25	600	800	700	9
МОГК-35	35	ВМОН-25	600	800	700	10
МОГК-36	36	ВМОН-25	600	800	700	11
МОГК-35	35	ВМОН-30	550	800	700	5
МОГК-36	36	ВМОН-30	550	800	700	6
МОГК-37	37	ВМОН-30	550	800	700	7
МОГК-38	38	ВМОН-30	550	800	700	8
МОГК-39	39	ВМОН-30	550	800	700	9
МОГК-40	40	ВМОН-30	550	800	700	10
МОГК-41	41	ВМОН-30	550	800	700	11
МОГК-35	35	ВМОН-30	870	1130	1020	5
МОГК-36	36	ВМОН-30	870	1130	1020	6
МОГК-37	37	ВМОН-30	870	1130	1020	7
МОГК-38	38	ВМОН-30	870	1130	1020	8
МОГК-39	39	ВМОН-30	870	1130	1020	9
МОГК-40	40	ВМОН-30	870	1130	1020	10
МОГК-41	41	ВМОН-30	870	1130	1020	11
МОГК-40	40	ВМОН-35	850	1100	990	5
МОГК-41	41	ВМОН-35	850	1100	990	6
МОГК-42	42	ВМОН-35	850	1100	990	7
МОГК-43	43	ВМОН-35	850	1100	990	8
МОГК-44	44	ВМОН-35	850	1100	990	9
МОГК-45	45	ВМОН-35	850	1100	990	10
МОГК-46	46	ВМОН-35	850	1100	990	11

Габаритные размеры

Галерея

1/9 Молниеотводы гранёные (или по‐другому МОГК) имеют высоту от 8 до 40 метров при размере опорного фланца 250 – 800 мм.

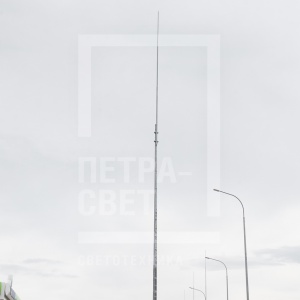

Молниеотводы МОГК часто устанавливают на объектах с повышенной взрывоопасностью, например таких, как автозаправки. Вершина опоры МОГК находится выше располагающихся вблизи объектов, поэтому и привлекает удары молний.

2/9 Молниеотводы МОГК часто устанавливают на объектах с повышенной взрывоопасностью, например таких, как автозаправки. Вершина опоры МОГК находится выше располагающихся вблизи объектов, поэтому и привлекает удары молний.

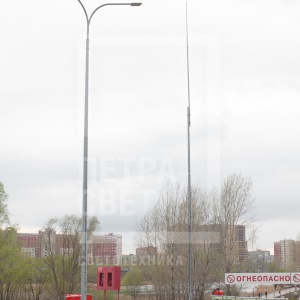

Опора гранёная коническая со шпилем молниеотвода МОГК – это правильное решение для защиты вашего объекта от попаданий разрядов молний. Кроме того, на такую опору могут быть дополнительно установлены приборы освещения.

3/9 Опора гранёная коническая со шпилем молниеотвода МОГК – это правильное решение для защиты вашего объекта от попаданий разрядов молний. Кроме того, на такую опору могут быть дополнительно установлены приборы освещения.

МОГК, являясь металлической конструкцией, устанавливаемой на улице, подвержена коррозии. Для защиты изделия от разрушения на этапе производства составные секции опоры опускают в ванну с горячим цинком.

4/9 МОГК, являясь металлической конструкцией, устанавливаемой на улице, подвержена коррозии. Для защиты изделия от разрушения на этапе производства составные секции опоры опускают в ванну с горячим цинком.

5/9 Опору МОГК монтируют с помощью фланца на закладную деталь фундамента, установленную в грунт и забетонированную.

Закладная деталь фундамента опоры МОГК в зависимости от пожеланий заказчика может покрываться битумной грунтовкой или горячим цинком для защиты металла от коррозии.

6/9 Закладная деталь фундамента опоры МОГК в зависимости от пожеланий заказчика может покрываться битумной грунтовкой или горячим цинком для защиты металла от коррозии.

Качество цинкового покрытия для молниеотводов МОГК определяется следующими характеристиками: равномерность покрытия, внешний вид, прочность, отсутствие наплывов излишков цинка.

7/9 Качество цинкового покрытия для молниеотводов МОГК определяется следующими характеристиками: равномерность покрытия, внешний вид, прочность, отсутствие наплывов излишков цинка.

Конструктив молниеотвода МОГК представляет из себя стандартную несиловую гранёную опору освещения с установленным шпилем молниеприёмника на вершине ствола опоры.

8/9 Конструктив молниеотвода МОГК представляет из себя стандартную несиловую гранёную опору освещения с установленным шпилем молниеприёмника на вершине ствола опоры.

Инсталляция молниеотвода МОГК производится непосредственно на месте, где будет осуществляться монтаж опоры в грунт. Составные части МОГК соединяются посредством стяжки друг с другом с максимальной силой натяжения.

9/9 Инсталляция молниеотвода МОГК производится непосредственно на месте, где будет осуществляться монтаж опоры в грунт. Составные части МОГК соединяются посредством стяжки друг с другом с максимальной силой натяжения.
