ОВС. Опоры высокомачтовые со стационарной короной
  • Заложена в проект: 2026 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опоры высокомачтовые со стационарной короной (ОВС)

Опоры высокомачтовые или ОВС, оборудованные стационарной короной, применяются для освещения крупных открытых площадок, к примеру, спортивных объектов, промышленных предприятий и т.д. Стационарная корона позволяет монтировать до 48 прожекторов. Такие мачты являются отличной альтернативой железобетонным конструкциям, так как отличаются прочностью и долговечностью.

Их применение оправдано в тех случаях, когда к опоре можно обеспечить подъезд спецтехники для обслуживания оборудования. По желанию заказчика конструкция может быть дополнительно оборудована лестницами, ограждениями и лестничными площадками для доступа к электрооборудованию без специальной техники.

Конструкция изготавливается из высококачественной листовой стали. Причем марка подбирается с учетом климата в регионе, для которого изготавливается изделие. Соответственно внутри конструкция полая. В качестве антикоррозионной защиты используется горячее цинкования, однако по желанию заказчика изделие может быть покрыто краской.

Мачта собирается из отдельный секций, длина которых не превышает 12 метров. Соединение секций между собой осуществляется принципу раструба, то есть одна секция надевается на другую. Благодаря этому для сборки не требуется сварка. Количество секций, а также конфигурация короны и ее габариты подбираются индивидуально, в зависимости от особенностей объекта и количества используемых для освещения прожекторов. Вне зависимости от модификации, все опоры оснащаются молниеприемниками.

Монтаж высокомачтовой опоры осуществляется на монолитный фундамент с применением анкерного блока.

Материал изготовления

Ствол мачты изготавливается из листового рулонированного проката ГОСТ 14637-89. В зависимости от района установки применяется различные марки стали: Ст3(С245) — для установки в районах с умеренным климатом (температура воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012). Для районов с более низкими температурами применяются опоры в исполнение ХЛ, материал изготовления сталь 09Г2С(С345).

Способ монтажа

Мачты устанавливаются на монолитный фундамент с использованием анкерного блока. Размеры фундамента определяются в зависимости от действующих нагрузок, при проектировании.

Антикоррозийное покрытие

  • Горячее цинкование ГОСТ 9.307-89.
  • Лакокрасочное покрытие.
  • Комбинированное покрытие: горячее цинкование + лакокрасочное покрытие.

Соответствие нормативным документам

Соответствует требованиям ТУ 5264-004-93646692-2011 «Металлические многогранные опоры наружного освещения и контактной сети городского электрического транспорта».

Расшифровка условных обозначений

ОВС - опора высокомачтовая со стационарной короной
Н - высота опоры, м
N - количество приборов освещения, шт
А - тип короны
Л - указывается при наличии лестницы
В - ветровой район установки
хл - климатическое исполнение (указывается для районов строительства с температурой воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012

Габаритные размеры

ОВС-Н(N)-КР-В

ОВС-Н(N)-КТ-В

Опора высокомачтовая со стационарной короной типа КР
Опора высокомачтовая со стационарной короной типа КР
Корона круглая или многогранная рама для симмет.
расположения приборов (без лестниц и площадок).
Опора высокомачтовая со стационарной короной типа КТ
Опора высокомачтовая со стационарной короной типа КТ
Корона для светильников, устанавливаемых в один ряд
(без лестниц и площадок).

ОВС-Н(N)-ПКР-Л-В

ОВС-Н(N)-ПТ-Л-В

Опора высокомачтовая со стационарной короной типа
ПКР
Опора высокомачтовая со стационарной короной типа ПКР
Круглая площадка для установки и обслуживания осветительных
приборов с лестницей на стволе мачты.
Опора высокомачтовая со стационарной короной типа ПТ
Опора высокомачтовая со стационарной короной типа ПТ
Т-образная корона с приставной площадкой обслуживания
для небольшого кол-ва ОП (не более 5).

ОВС-Н(N)-ПНК-Л-В

ОВС-Н(N)-ПКВ-Л-В

Опора высокомачтовая со стационарной короной типа ПНК
Опора высокомачтовая со стационарной короной типа ПНК
Площадка с наклонной рамой для большого числа ОП,
одностороннее размещение (реком. для стадионов).
Опора высокомачтовая со стационарной короной типа ПКВ
Опора высокомачтовая со стационарной короной типа ПКВ
Квадратная площадка обслуживания для ОП,
одностороннее размещение.

Галерея

Данные опоры серии ОВС имеют высоты ствола от 16 до 50 метров. Располагаются чаще всего в местах где требуется освещение больших открытых площадок таких как: строительные объекты складские и логистические комплексы, морские порты, спортивные объекты и т.д 1/21 Данные опоры серии ОВС имеют высоты ствола от 16 до 50 метров. Располагаются чаще всего в местах где требуется освещение больших открытых площадок таких как: строительные объекты складские и логистические комплексы, морские порты, спортивные объекты и т.д
Стационарная корона мачты ОВС сконструирована таким образом, что на ней размещается до 48 единиц осветительного оборудования. 2/21 Стационарная корона мачты ОВС сконструирована таким образом, что на ней размещается до 48 единиц осветительного оборудования.

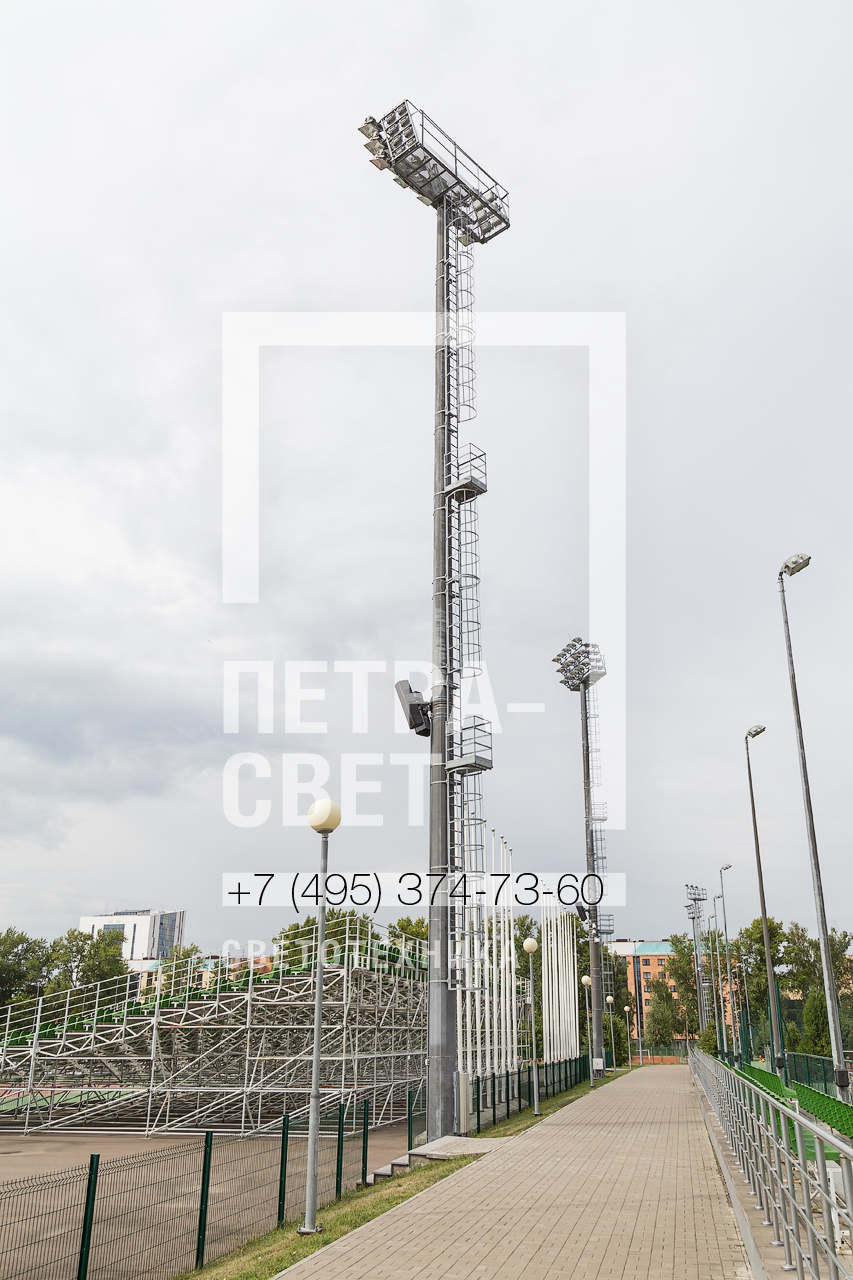

Комплекс мачт ОВС-25 с лестницей, стационарной короной и площадкой обслуживания установлены в спортивной зоне парка Останкино в г.Москва. 3/21 Комплекс мачт ОВС-25 с лестницей, стационарной короной и площадкой обслуживания установлены в спортивной зоне парка Останкино в г.Москва.
Более тридцати мачт серии ОВС было установлено в Нижнем Новгороде на территории нового футбольного поля, построенного в рамках подготовки к Чемпионату мира по футболу 2018г. 4/21 Более тридцати мачт серии ОВС было установлено в Нижнем Новгороде на территории нового футбольного поля, построенного в рамках подготовки к Чемпионату мира по футболу 2018г.

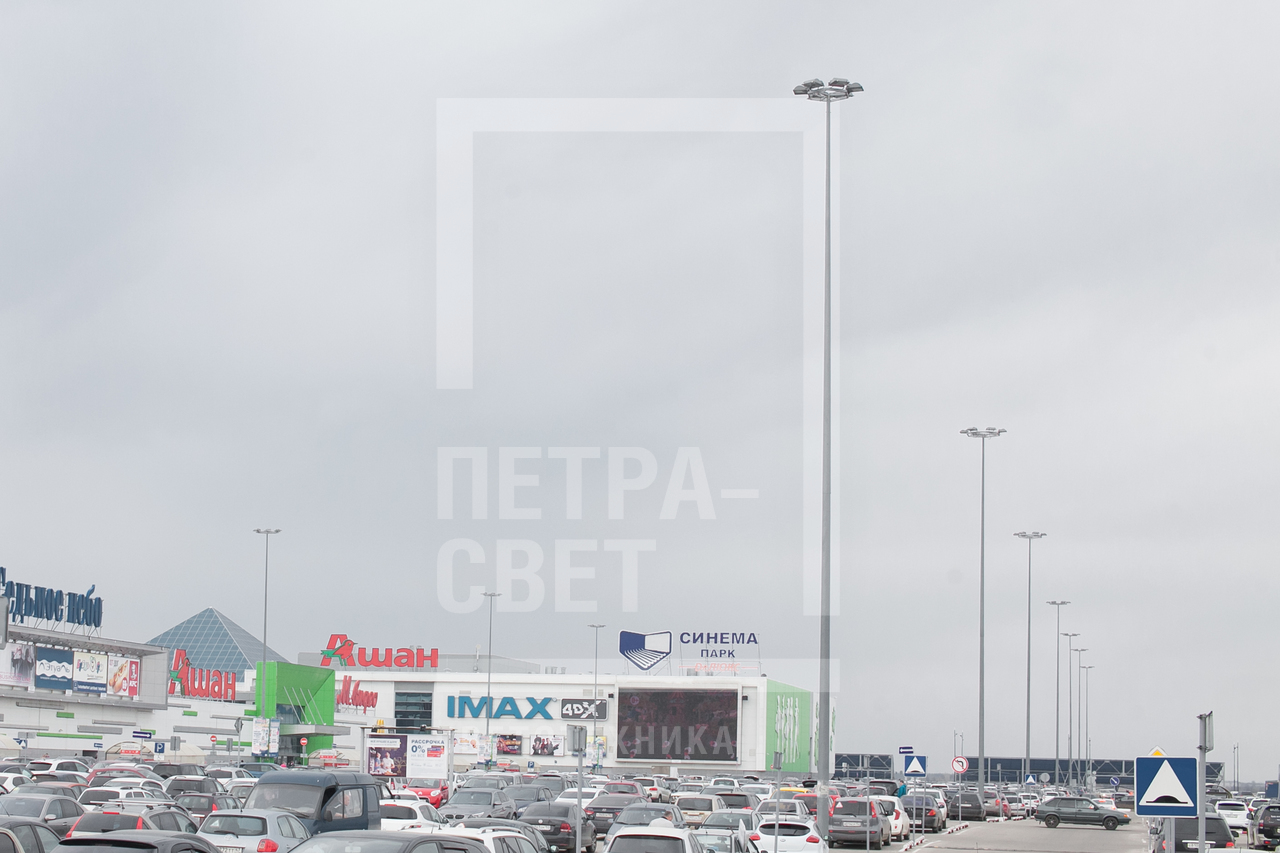

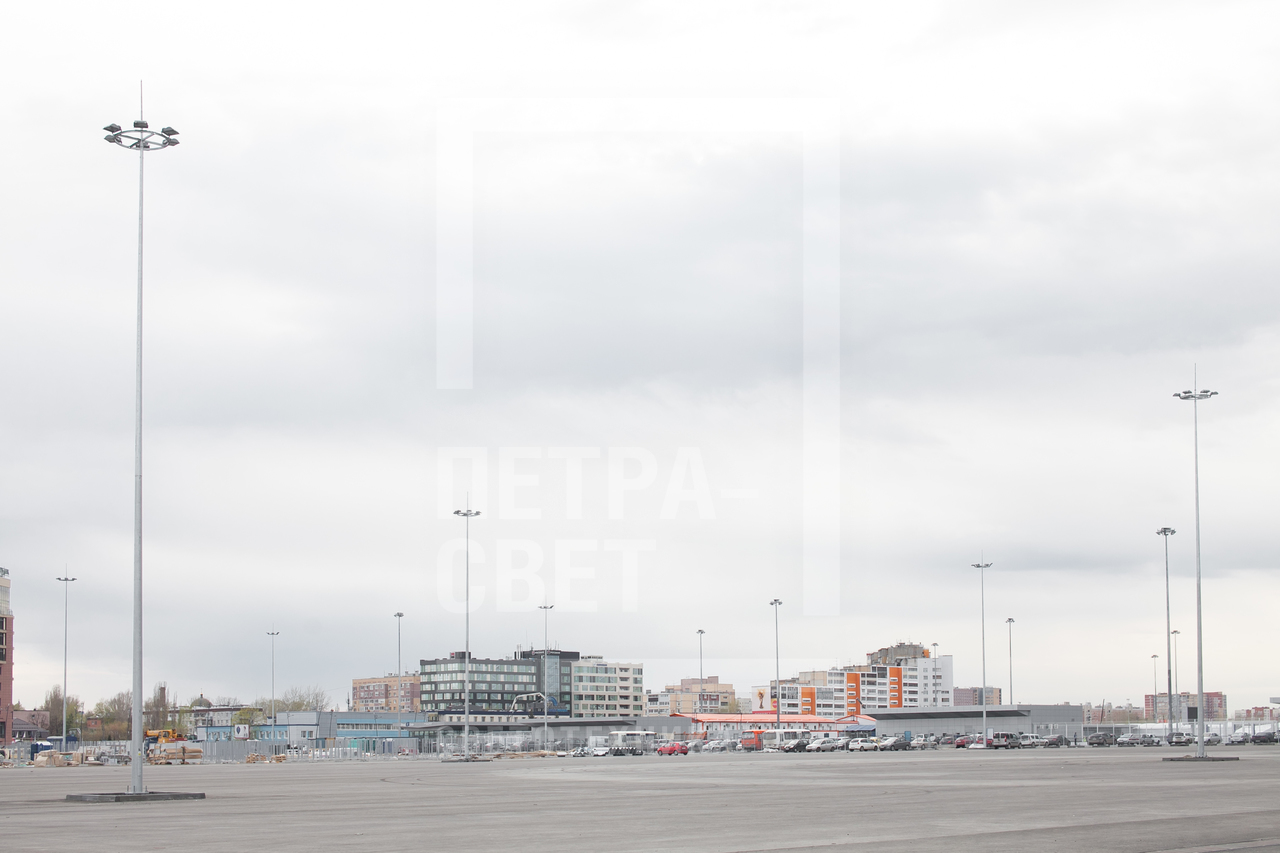

Освещение с помощью оцинкованных граненых высокомачтовых опор ОВС проезжей части на территории парковки у торгового центра Седьмое Небо г.Нижний Новгород 5/21 Освещение с помощью оцинкованных граненых высокомачтовых опор ОВС проезжей части на территории парковки у торгового центра Седьмое Небо г.Нижний Новгород
Процесс цинкования высокомачтовых опор ОВС производится не за один раз, а частями, опуская поочередно секции длиной до 12 метров в ванну с горячим цинком. 6/21 Процесс цинкования высокомачтовых опор ОВС производится не за один раз, а частями, опуская поочередно секции длиной до 12 метров в ванну с горячим цинком.

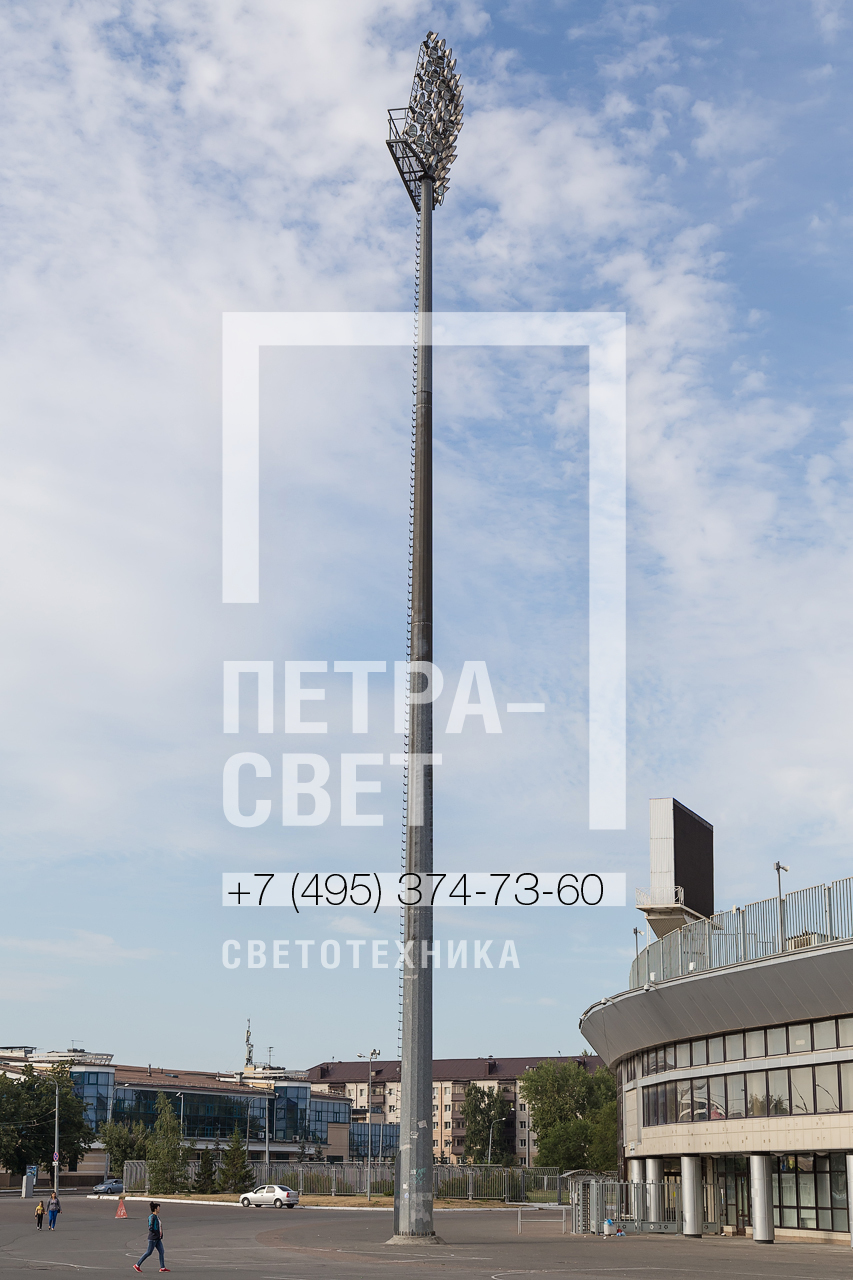

Данная мачта ОВС смонтирована у футбольного стадиона в г.Казань р-ки Татарстан. Высота ствола мачты 35 метров. Лестница без заспинного ограждения. 7/21 Данная мачта ОВС смонтирована у футбольного стадиона в г.Казань р-ки Татарстан. Высота ствола мачты 35 метров. Лестница без заспинного ограждения.
Не оцинкованные стволы и элементы металлических опор ОВС подвергаются коррозии в первый год эксплуатации. 8/21 Не оцинкованные стволы и элементы металлических опор ОВС подвергаются коррозии в первый год эксплуатации.
Для защиты от падения свециалиста обслуживающего осветительные приборы на вершине мачты ОВС , монтажная лестница снабжается заспинным ограждением. 9/21 Для защиты от падения свециалиста обслуживающего осветительные приборы на вершине мачты ОВС , монтажная лестница снабжается заспинным ограждением.
Для эксплуатации мачт серии ОВС в регионах с пониженным температурным режимом в качестве материала используется особая сталь марки 09Г2С. Исполнение ХЛ 10/21 Для эксплуатации мачт серии ОВС в регионах с пониженным температурным режимом в качестве материала используется особая сталь марки 09Г2С. Исполнение ХЛ
На высокомачтовых опорах со стационарной короной серии ОВС могут устанавливаться не только осветительные приборы, но и камеры внешнего видеонаблюдения. Пример такого решения показан на данном фото. Мачта ОВС установлена в р-ке Татарстан, г.Казань. 11/21 На высокомачтовых опорах со стационарной короной серии ОВС могут устанавливаться не только осветительные приборы, но и камеры внешнего видеонаблюдения. Пример такого решения показан на данном фото. Мачта ОВС установлена в р-ке Татарстан, г.Казань.
Лестницы и площадки для отдыха, монтируемые к стволу опоры мачты ОВС, производятся из стали марки 3 и также, как и сама мачта, подвергаются процессу горячего цинкования. 12/21 Лестницы и площадки для отдыха, монтируемые к стволу опоры мачты ОВС, производятся из стали марки 3 и также, как и сама мачта, подвергаются процессу горячего цинкования.
Две мачты серии ОВС со стационарной короной с лестницами и площадками отдыха для монтажника установлены в городском парке спорта и отдыха, г.Москва. 13/21 Две мачты серии ОВС со стационарной короной с лестницами и площадками отдыха для монтажника установлены в городском парке спорта и отдыха, г.Москва.
Чтобы осветить комплекс теннисных кортов в вечернее время, необходимо много света. Для решения данной задачи было решено осветить площадь с помощью прожекторов, установленных на мачты ОВС. 14/21 Чтобы осветить комплекс теннисных кортов в вечернее время, необходимо много света. Для решения данной задачи было решено осветить площадь с помощью прожекторов, установленных на мачты ОВС.
Территория наукограда Иннополис в республике Татарстан освещается не только парковыми опорами, но и мачтами освещения серии ОВС. 15/21 Территория наукограда Иннополис в республике Татарстан освещается не только парковыми опорами, но и мачтами освещения серии ОВС.
На вершине мачты ОВС установлены три ряда по четыре прожектора. Чтобы выдержать такую нагрузку, инженеры проводят детальные расчёты нагрузок и проектирование всех элементов и узлов. 16/21 На вершине мачты ОВС установлены три ряда по четыре прожектора. Чтобы выдержать такую нагрузку, инженеры проводят детальные расчёты нагрузок и проектирование всех элементов и узлов.
Помимо осветительного оборудования, на мачтах устанавливают радиооборудование или оборудование сотовой связи. На фото мачта ОВС с дополнительно установленными ящиками сотовой связи. 17/21 Помимо осветительного оборудования, на мачтах устанавливают радиооборудование или оборудование сотовой связи. На фото мачта ОВС с дополнительно установленными ящиками сотовой связи.
Листовой рулонный прокат, изготовленный по ГОСТ 146З7–89, используется в производстве мачт серии ОВС. Если район размещения мачты северный, то используется марка стали СТ3 (С245). 18/21 Листовой рулонный прокат, изготовленный по ГОСТ 146З7–89, используется в производстве мачт серии ОВС. Если район размещения мачты северный, то используется марка стали СТ3 (С245).
Части мачты, не превышающие 12 м, составляют единое целое ствола опоры ОВС. Таким образом, высота мачты может достигать 50 метров. 19/21 Части мачты, не превышающие 12 м, составляют единое целое ствола опоры ОВС. Таким образом, высота мачты может достигать 50 метров.
Чтобы надёжно закрепить высокомачтовую опору типа ОВС в грунт, необходимо использовать анкерный блок, который погружается в заранее подготовленный котлован в земле и затем бетонируется. 20/21 Чтобы надёжно закрепить высокомачтовую опору типа ОВС в грунт, необходимо использовать анкерный блок, который погружается в заранее подготовленный котлован в земле и затем бетонируется.
Мачтовые опоры ОВС выдерживают нагрузку до нескольких сот килограммов, что позволяет разместить большое количество осветительных приборов и обеспечить достаточный световой поток. 21/21 Мачтовые опоры ОВС выдерживают нагрузку до нескольких сот килограммов, что позволяет разместить большое количество осветительных приборов и обеспечить достаточный световой поток.
