Однорожковые кронштейны
  • Заложена в проект: 2028 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

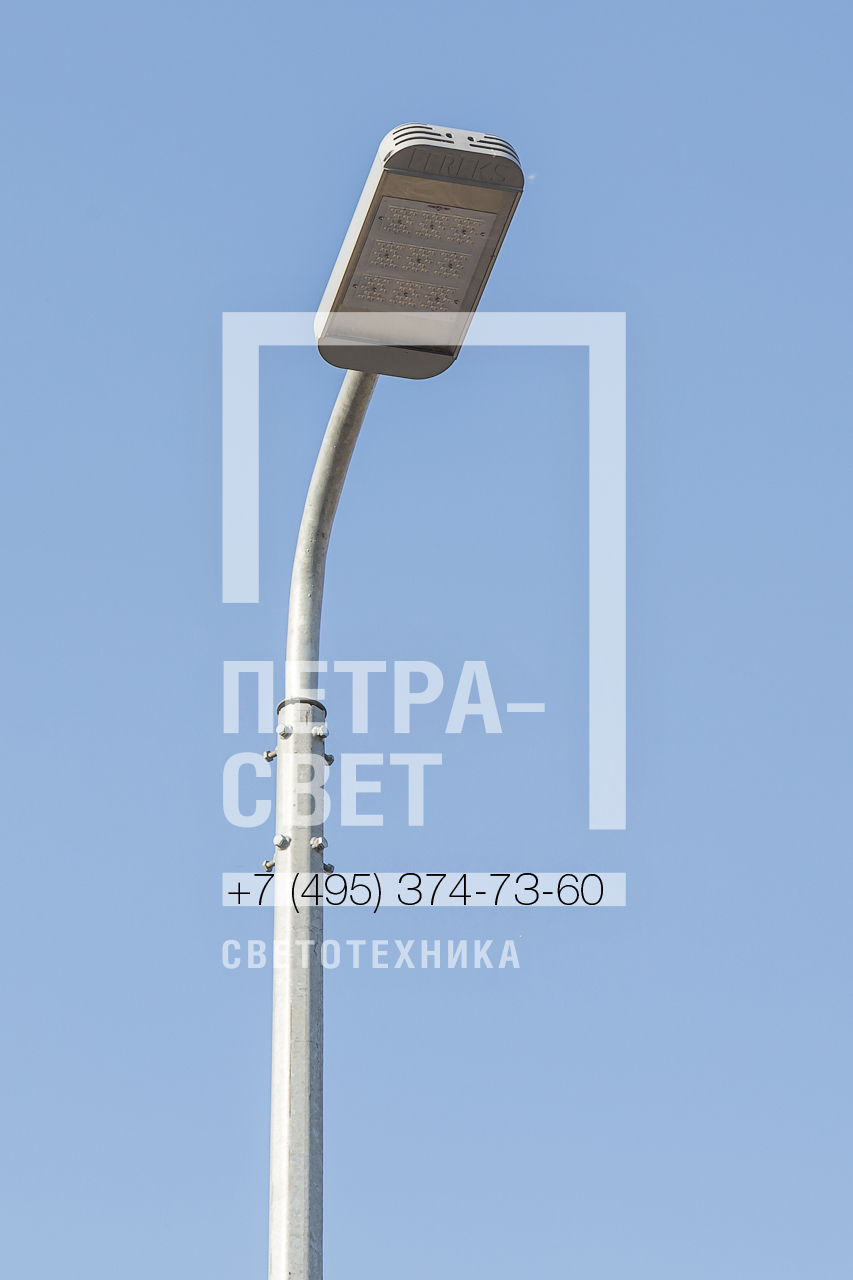

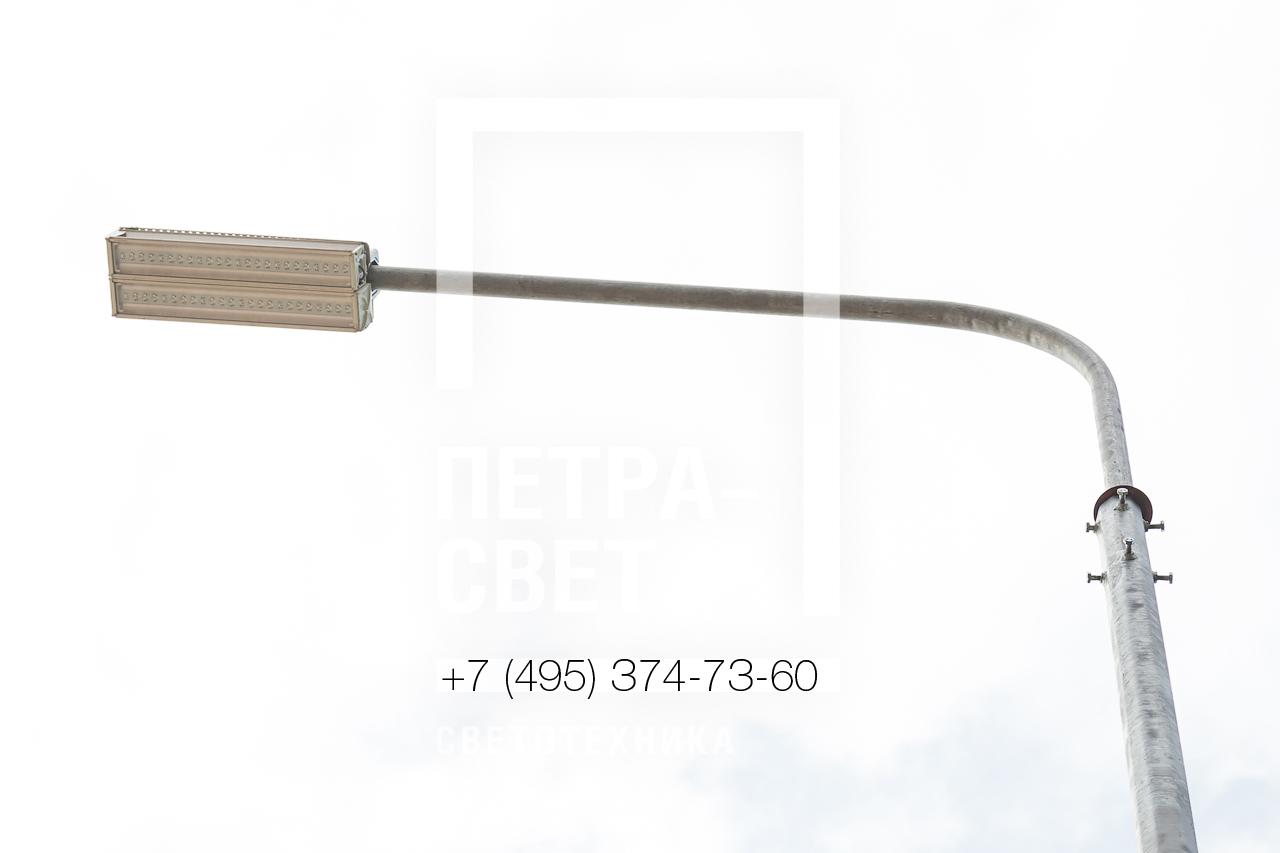

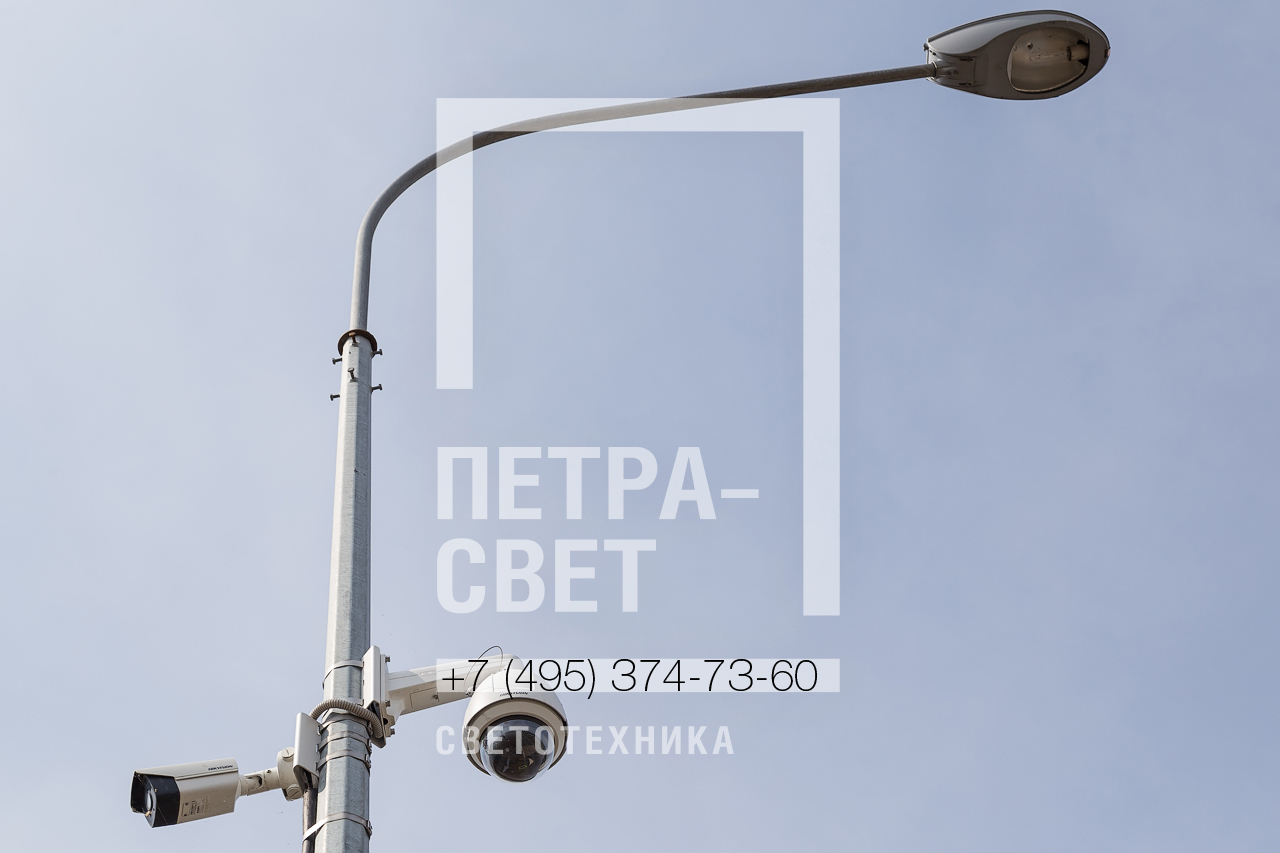

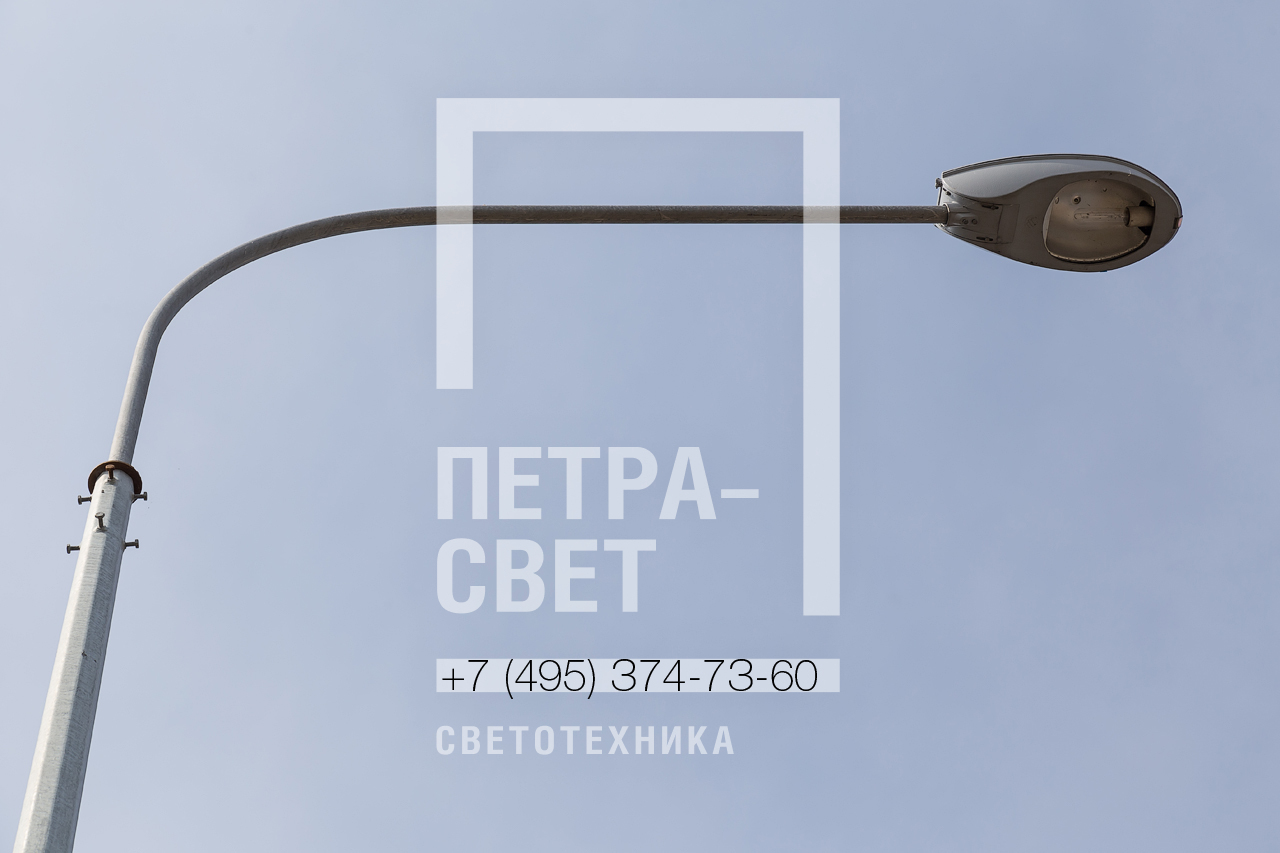

Примеры использования

Описание

Кронштейн металлический однорожковый

Однорожковые кронштейны предназначены для крепления к опоре одного консольного светильника. Конструкция достаточно простая – представляет собой металлическую трубу, загнутую под определенным углом. В зависимости от способа образования углы, кронштейны делятся на два типа:

1.    Радиусные – место сгиба имеет определенный радиус, как правило, он составляет 400 мм.

2.    Сварные – в этом случае угол образован путем сваривания труб.

По умолчанию кронштейны имеют угол 0-15 градусов. Однако по желанию заказчика этот параметр может быть изменен в пределах от 0 до 90 градусов.

Узел крепления кронштейна зависит от типа опоры. Для круглых опор применяется «юбка», состыковка с гранеными опорами осуществляется при помощи фланца.

Кронштейны изготавливаются из качественной стали. В качестве защиты от коррозии может использоваться краска или горячее цинкование. Также могут быть нанесены покрытия сразу двух типов, но это приведет к удорожанию изделия.

Однорожковые кронштейны опор освещения существуют самых разных размеров и диаметров. Высота конструкции может составлять от 0,5 до 2,5 метров. Это позволяет подобрать оптимальный вариант изделия для освещения любого объекта.

Список моделей

1K1-O - кронштейн радиусный для одного консольного светильника на обечайке

1K1-O (1К1) - кронштейн радиусный для одного консольного светильника на обечайке 1K1-O-х - кронштейн радиусный для одного консольного светильника на обечайке Тип крепления кронштейна 1К2-О - обечайка
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К1(15°)-1,0-1,0-О1-Тр.48 1 1 О1 14
1К1(15°)-1,0-1,0-О2-Тр.48 О2 15
1К1(15°)-1,0-1,0-О3-Тр.48 О3 16
1К1(15°)-1,0-1,0-О4-Тр.48 О4 21
1К1(15°)-1,5-1,5-О1-Тр.48 1,5 1,5 О1 17
1К1(15°)-1,5-1,5-О2-Тр.48 О2 18
1К1(15°)-1,5-1,5-О3-Тр.48 О3 19
1К1(15°)-1,5-1,5-О4-Тр.48 О4 24
1К1(15°)-2,0-2,0-О1-Тр.48 2 2 О1 20
1К1(15°)-2,0-2,0-О2-Тр.48 О2 21
1К1(15°)-2,0-2,0-О3-Тр.48 О3 23
1К1(15°)-2,0-2,0-О4-Тр.48 О4 27
1К1(15°)-2,0-2,5-О1-Тр.48 2 2,5 О1 21
1К1(15°)-2,0-2,5-О2-Тр.48 О2 22
1К1(15°)-2,0-2,5-О3-Тр.48 О3 24
1К1(15°)-2,0-2,5-О4-Тр.48 О4 28
1К1(15°)-2,5-2,0-О1-Тр.48 2,5 2 О1 22
1К1(15°)-2,5-2,0-О2-Тр.48 О2 23
1К1(15°)-2,5-2,0-О3-Тр.48 О3 24
1К1(15°)-2,5-2,0-О4-Тр.48 О4 29
1К1(15°)-2,5-2,5-О1-Тр.48 2,5 2,5 О1 23
1К1(15°)-2,5-2,5-О2-Тр.48 О2 24
1К1(15°)-2,5-2,5-О3-Тр.48 О3 25
1К1(15°)-2,5-2,5-О4-Тр.48 О4 30

1К1-Ф - кронштейн радиусный для одного консольного светильника на фланце

1K1-F-(К2) - кронштейн радиусный для одного консольного светильника на фланце Однорожковый радиусный кронштейн на фланце 1K1-F-x Тип крепления кронштейна 1К1-Ф - фланец
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К1(15°)-2,0-2,0-Ф2-Тр.48 2 2 Ф2 14
1К1(15°)-2,0-2,0-Ф3-Тр.48 Ф3 15
1К1(15°)-2,0-2,0-Ф5-Тр.48 Ф5 16
1К1(15°)-2,0-2,0-Ф6-Тр.48 Ф6 19
1К1(15°)-2,0-2,5-Ф2-Тр.48 2 2,5 Ф2 15
1К1(15°)-2,0-2,5-Ф3-Тр.48 Ф3 17
1К1(15°)-2,0-2,5-Ф5-Тр.48 Ф5 17
1К1(15°)-2,0-2,5-Ф6-Тр.48 Ф6 20
1К1(15°)-2,5-2,0-Ф2-Тр.48 2,5 2 Ф2 16
1К1(15°)-2,5-2,0-Ф3-Тр.48 Ф3 17
1К1(15°)-2,5-2,0-Ф5-Тр.48 Ф5 18
1К1(15°)-2,5-2,0-Ф6-Тр.48 Ф6 21
1К1(15°)-2,5-2,5-Ф2-Тр.48 2,5 2,5 Ф2 17
1К1(15°)-2,5-2,5-Ф3-Тр.48 Ф3 18
1К1(15°)-2,5-2,5-Ф5-Тр.48 Ф5 19
1К1(15°)-2,5-2,5-Ф6-Тр.48 Ф6 22

2К1-О - кронштейн угловой для одного консольного светильника на обечайке

2K1-O-(К20) - кронштейн угловой для одного консольного светильника на обечайке Кронштейн угловой на обечайке 2K1-O-x Тип крепления кронштейна 2К1-О - обечайка
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
2К1(15°)-0,2-0,2-О1-Тр.48 0,2 0,2 О1 7
2К1(15°)-0,2-0,2-О2-Тр.48 О2 8
2К1(15°)-0,2-0,2-О3-Тр.48 О3 9
2К1(15°)-0,2-0,2-О4-Тр.48 О4 12
2К1(15°)-0,2-0,5-О1-Тр.48 0,2 0,5 О1 8
2К1(15°)-0,2-0,5-О2-Тр.48 О2 9
2К1(15°)-0,2-0,5-О3-Тр.48 О3 10
2К1(15°)-0,2-0,5-О4-Тр.48 О4 13
2К1(15°)-0,5-0,5-О1-Тр.48 0,5 0,5 О1 9
2К1(15°)-0,5-0,5-О2-Тр.48 О2 10
2К1(15°)-0,5-0,5-О3-Тр.48 О3 11
2К1(15°)-0,5-0,5-О4-Тр.48 О4 14
2К1(15°)-1,0-1,0-О1-Тр.48 1 1 О1 12
2К1(15°)-1,0-1,0-О2-Тр.48 О2 13
2К1(15°)-1,0-1,0-О3-Тр.48 О3 15
2К1(15°)-1,0-1,0-О4-Тр.48 О4 17
2К1(15°)-1,5-1,5-О1-Тр.48 1,5 1,5 О1 18
2К1(15°)-1,5-1,5-О2-Тр.48 О2 19
2К1(15°)-1,5-1,5-О3-Тр.48 О3 20
2К1(15°)-1,5-1,5-О4-Тр.48 О4 24
2К1(15°)-2,0-2,0-О1-Тр.48 2 2 О1 21
2К1(15°)-2,0-2,0-О2-Тр.48 О2 22
2К1(15°)-2,0-2,0-О3-Тр.48 О3 23
2К1(15°)-2,0-2,0-О4-Тр.48 О4 28
2К1(15°)-2,0-2,5-О1-Тр.48 2 2,5 О1 22
2К1(15°)-2,0-2,5-О2-Тр.48 О2 23
2К1(15°)-2,0-2,5-О3-Тр.48 О3 25
2К1(15°)-2,0-2,5-О4-Тр.48 О4 29
2К1(15°)-2,5-2,0-О1-Тр.48 2,5 2 О1 23
2К1(15°)-2,5-2,0-О2-Тр.48 О2 24
2К1(15°)-2,5-2,0-О3-Тр.48 О3 25
2К1(15°)-2,5-2,0-О4-Тр.48 О4 30
2К1(15°)-2,5-2,5-О1-Тр.48 2,5 2,5 О1 25
2К1(15°)-2,5-2,5-О2-Тр.48 О2 25
2К1(15°)-2,5-2,5-О3-Тр.48 О3 27
2К1(15°)-2,5-2,5-О4-Тр.48 О4 31

2К1-Ф - кронштейн угловой для одного консольного светильника на фланце

2K1-F-(К20) - кронштейн угловой для одного консольного светильника на фланце Кронштейн угловой на фланце 2K1-F-x Тип крепления кронштейна 2К1-Ф - фланец
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
2К1(15°)-0,2-0,2-Ф2-Тр.48 0,2 0,2 Ф2 3
2К1(15°)-0,2-0,2-Ф3-Тр.48 Ф3 4
2К1(15°)-0,2-0,2-Ф5-Тр.48 Ф5 4
2К1(15°)-0,2-0,2-Ф6-Тр.48 Ф6 7
2К1(15°)-0,2-0,5-Ф2-Тр.48 0,2 0,5 Ф2 4
2К1(15°)-0,2-0,5-Ф3-Тр.48 Ф3 5
2К1(15°)-0,2-0,5-Ф5-Тр.48 Ф5 5
2К1(15°)-0,2-0,5-Ф6-Тр.48 Ф6 8
2К1(15°)-0,5-0,5-Ф2-Тр.48 0,5 0,5 Ф2 5
2К1(15°)-0,5-0,5-Ф3-Тр.48 Ф3 6
2К1(15°)-0,5-0,5-Ф5-Тр.48 Ф5 7
2К1(15°)-0,5-0,5-Ф6-Тр.48 Ф6 9
2К1(15°)-1,0-1,0-Ф2-Тр.48 1 1 Ф2 8
2К1(15°)-1,0-1,0-Ф3-Тр.48 Ф3 10
2К1(15°)-1,0-1,0-Ф5-Тр.48 Ф5 10
2К1(15°)-1,0-1,0-Ф6-Тр.48 Ф6 13
2К1(15°)-1,5-1,5-Ф2-Тр.48 1,5 1,5 Ф2 12
2К1(15°)-1,5-1,5-Ф3-Тр.48 Ф3 13
2К1(15°)-1,5-1,5-Ф5-Тр.48 Ф5 13
2К1(15°)-1,5-1,5-Ф6-Тр.48 Ф6 16
2К1(15°)-2,0-2,0-Ф2-Тр.48 2 2 Ф2 15
2К1(15°)-2,0-2,0-Ф3-Тр.48 Ф3 16
2К1(15°)-2,0-2,0-Ф5-Тр.48 Ф5 17
2К1(15°)-2,0-2,0-Ф6-Тр.48 Ф6 20
2К1(15°)-2,0-2,5-Ф2-Тр.48 2 2,5 Ф2 17
2К1(15°)-2,0-2,5-Ф3-Тр.48 Ф3 18
2К1(15°)-2,0-2,5-Ф5-Тр.48 Ф5 18
2К1(15°)-2,0-2,5-Ф6-Тр.48 Ф6 21
2К1(15°)-2,5-2,0-Ф2-Тр.48 2,5 2 Ф2 17
2К1(15°)-2,5-2,0-Ф3-Тр.48 Ф3 18
2К1(15°)-2,5-2,0-Ф5-Тр.48 Ф5 19
2К1(15°)-2,5-2,0-Ф6-Тр.48 Ф6 22
2К1(15°)-2,5-2,5-Ф2-Тр.48 2,5 2,5 Ф2 18
2К1(15°)-2,5-2,5-Ф3-Тр.48 Ф3 20
2К1(15°)-2,5-2,5-Ф5-Тр.48 Ф5 20
2К1(15°)-2,5-2,5-Ф6-Тр.48 Ф6 23

1К1-Н - кронштейн радиусный для одного консольного светильника настенный

1K1-Н - кронштейн радиусный для одного консольного светильника настенный Кронштейн радиусный настенный 1К1-Н-x Тип крепления кронштейна 1К1-Н - настенный
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К1(15°)-1,0-1,0-Н-Тр.48 1 1 Н 8
1К1(15°)-1,5-1,5-Н-Тр.48 1,5 1,5 Н 12
1К1(15°)-2,0-2,0-Н-Тр.48 2 2 Н 15
1К1(15°)-2,0-2,5-Н-Тр.48 2 2,5 Н 16
1К1(15°)-2,5-2,0-Н-Тр.48 2,5 2 Н 17
1К1(15°)-2,5-2,5-Н-Тр.48 2,5 2,5 Н 18

1К1-П - кронштейн радиусный для одного консольного светильника приставной

1К1-П1 - кронштейн радиусный для одного консольного светильника приставной Кронштейн радиусный приставной 1К1-П2 1К1-П3 - кронштейн радиусный для одного консольного светильника приставной Кронштейн радиусный для одного светильника 1К1-П4 приставного типа
Тип крепления кронштейна 1К1-П - приставной 1-го типа Тип крепления кронштейна 1К1-П - приставной 2-го типа Тип крепления кронштейна 1К1-П - приставной 3-го типа Тип крепления кронштейна 1К1-П - приставной 4-го типа
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К1(15°)-1,0-1,0-П-Тр.48 1 1 П1, П2, П3, П4 12
1К1(15°)-1,5-1,5-П-Тр.48 1,5 1,5 П1, П2, П3, П4 15
1К1(15°)-2,0-2,0-П-Тр.48 2 2 П1, П2, П3, П4 18
1К1(15°)-2,0-2,5-П-Тр.48 2 2,5 П1, П2, П3, П4 19
1К1(15°)-2,5-2,0-П-Тр.48 2,5 2 П1, П2, П3, П4 20
1К1(15°)-2,5-2,5-П-Тр.48 2,5 2,5 П1, П2, П3, П4 21

Галерея

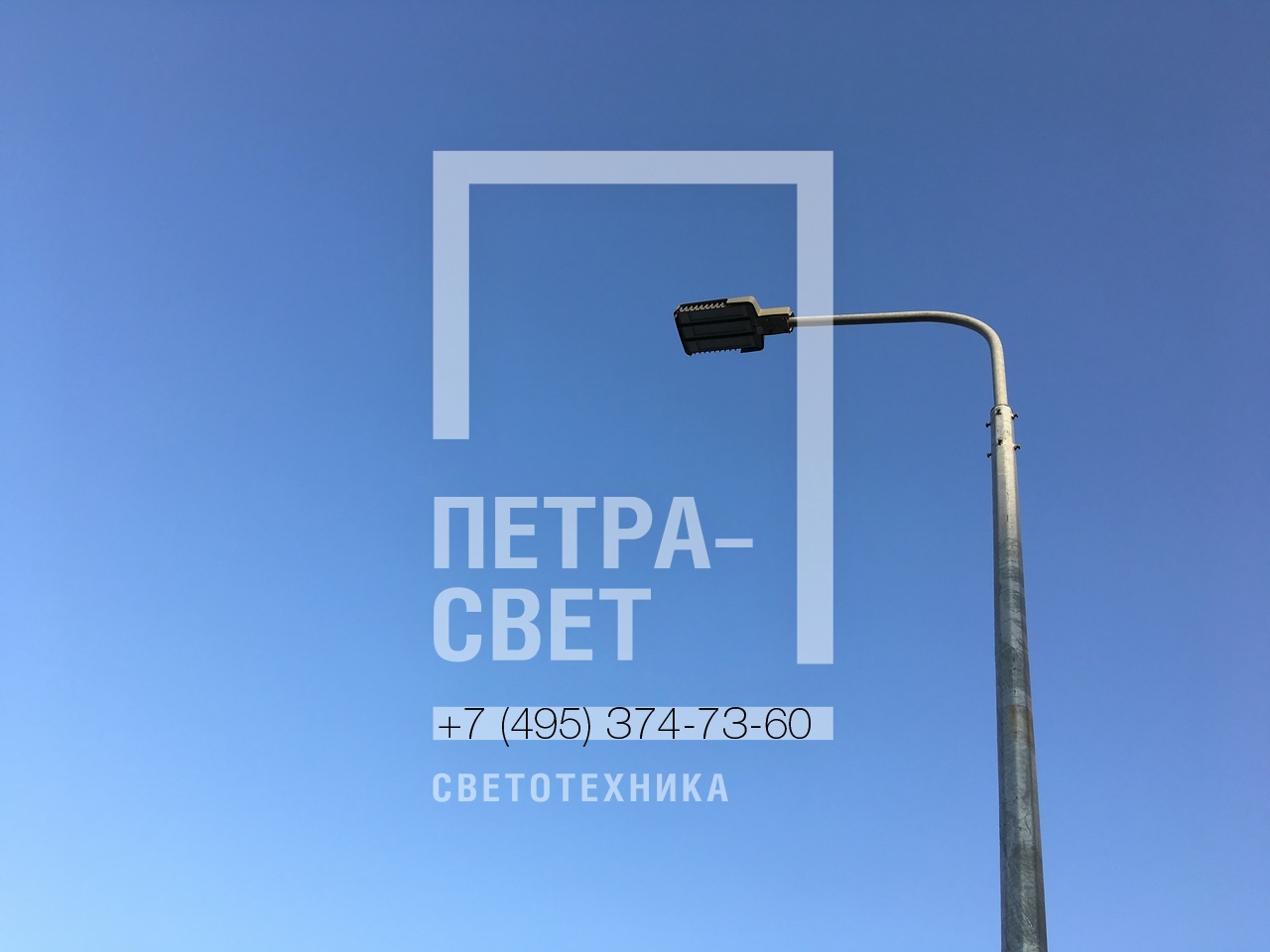

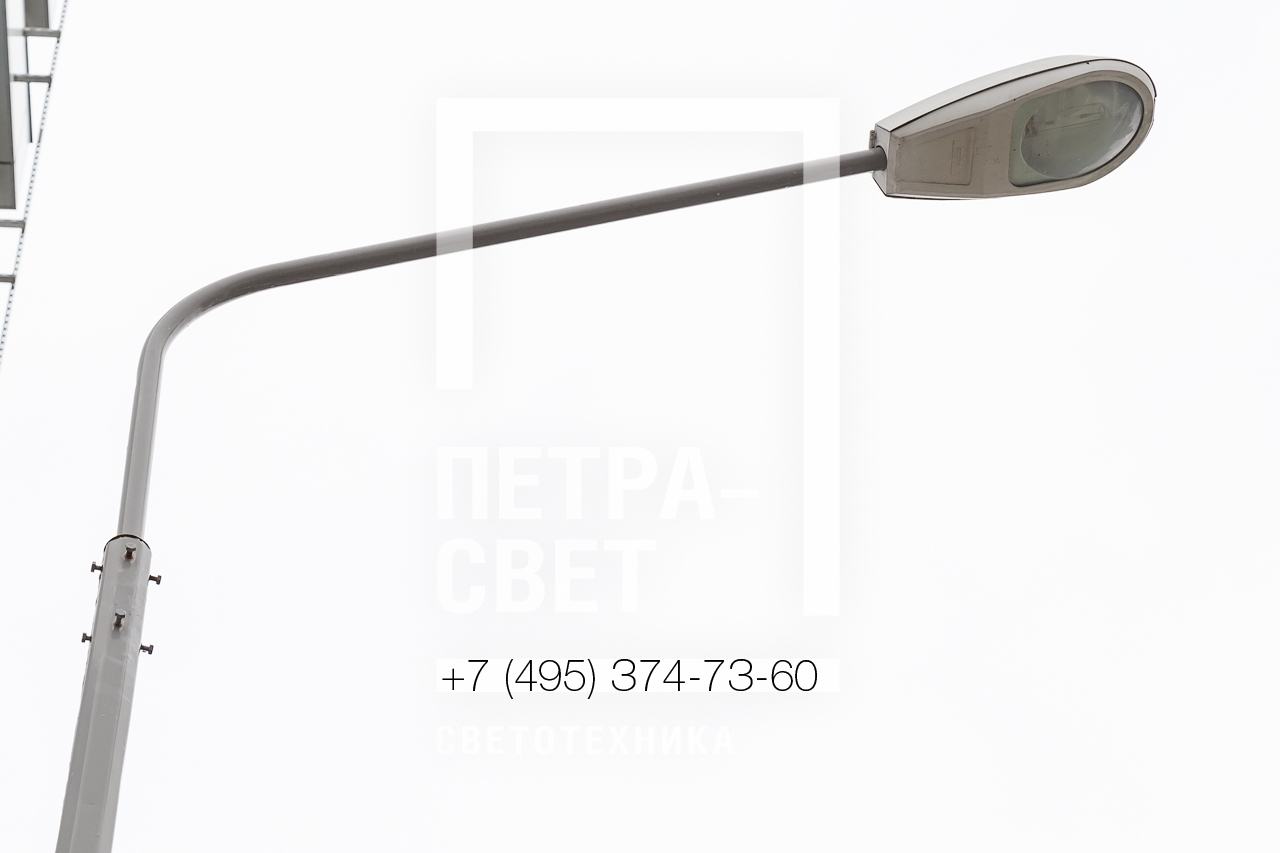

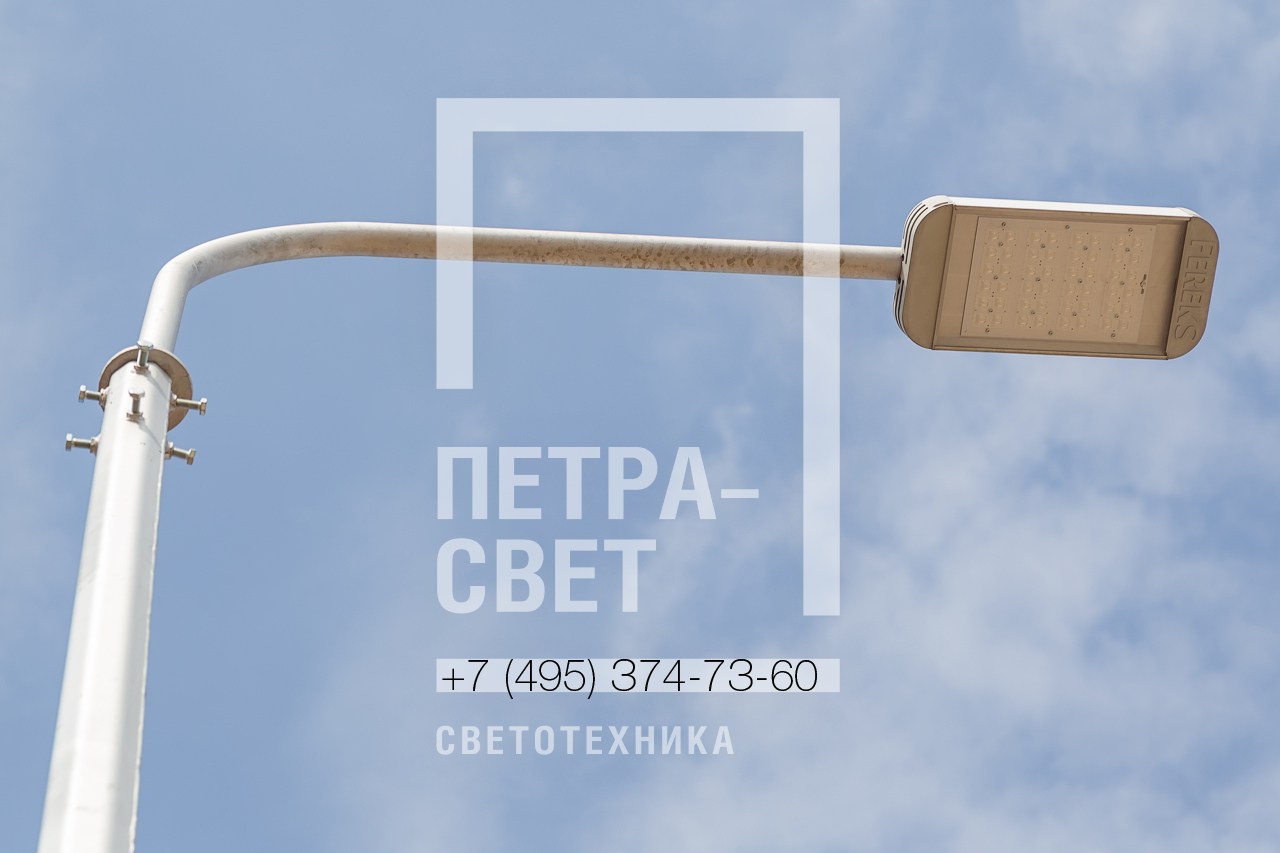

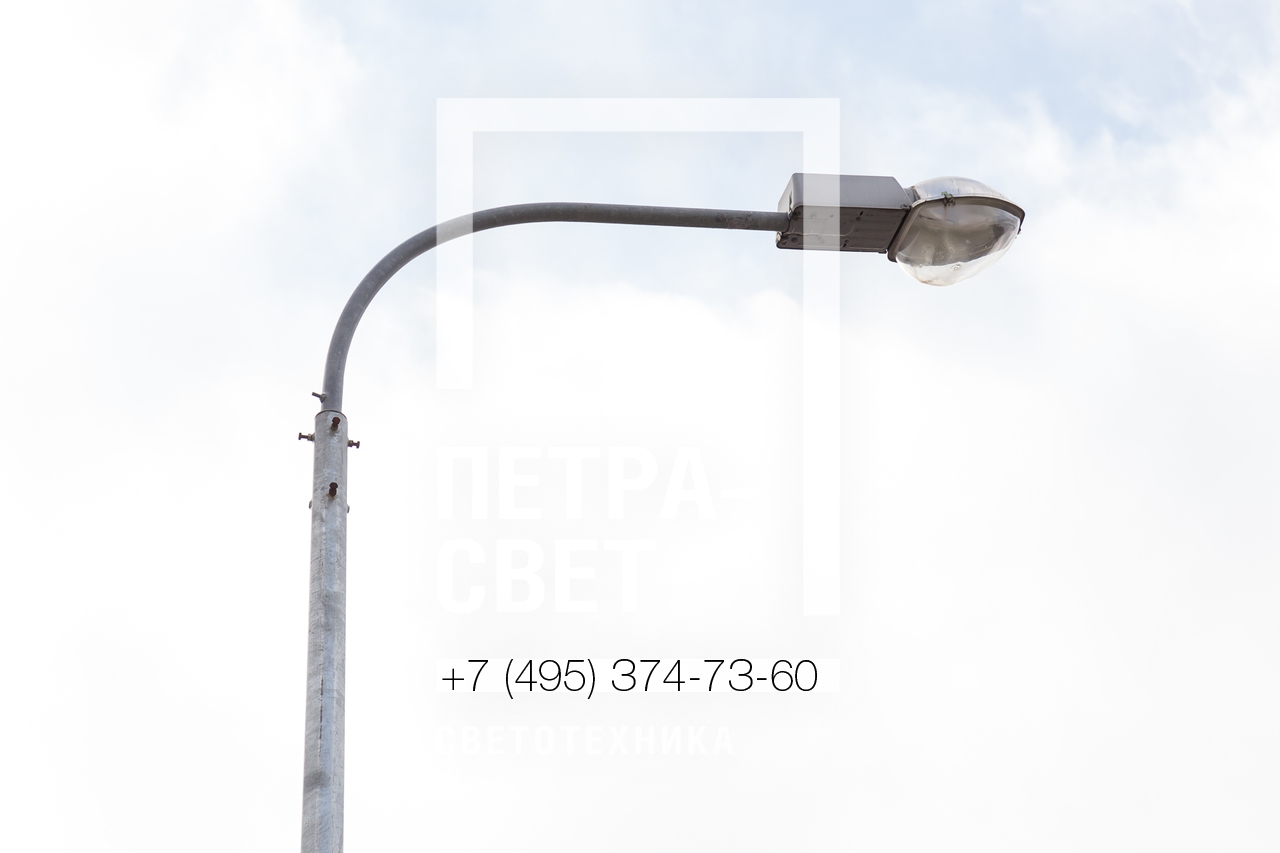

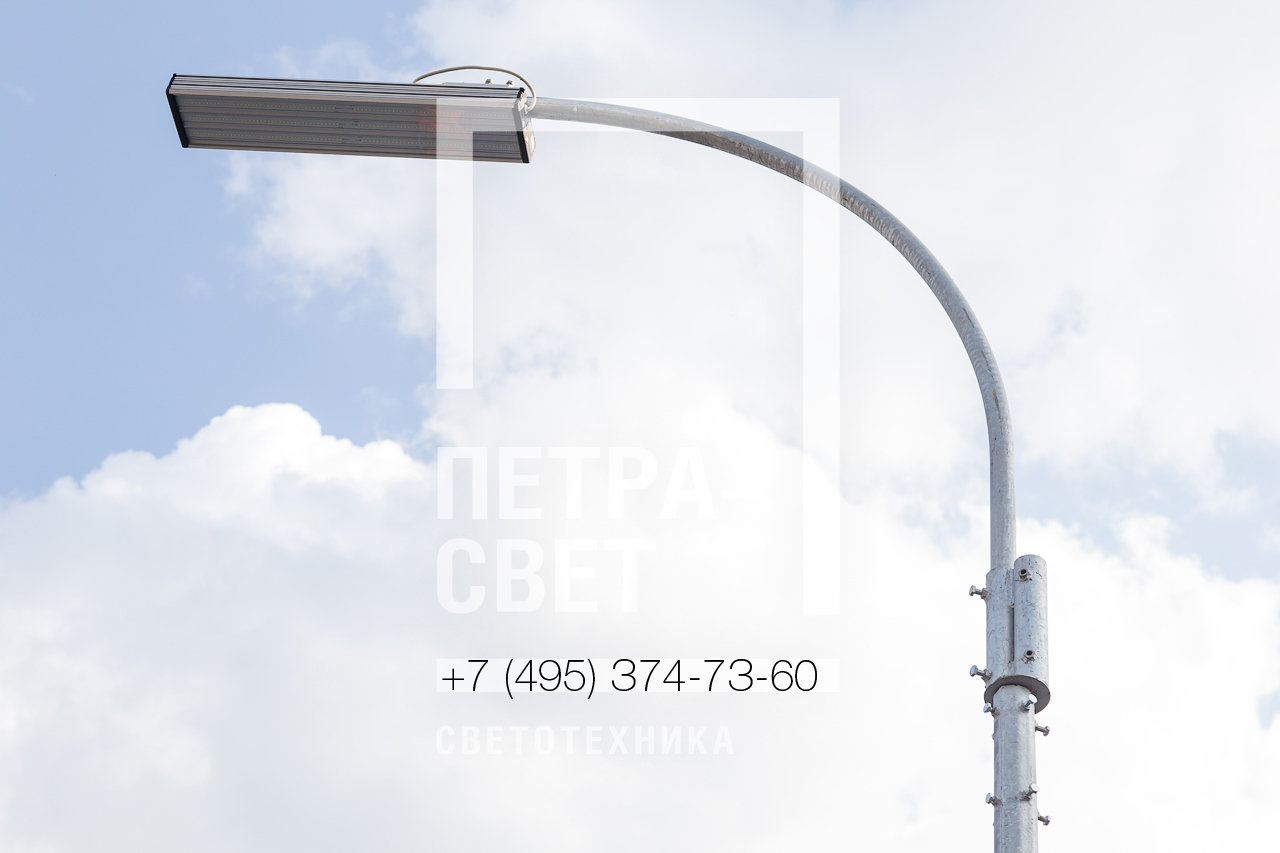

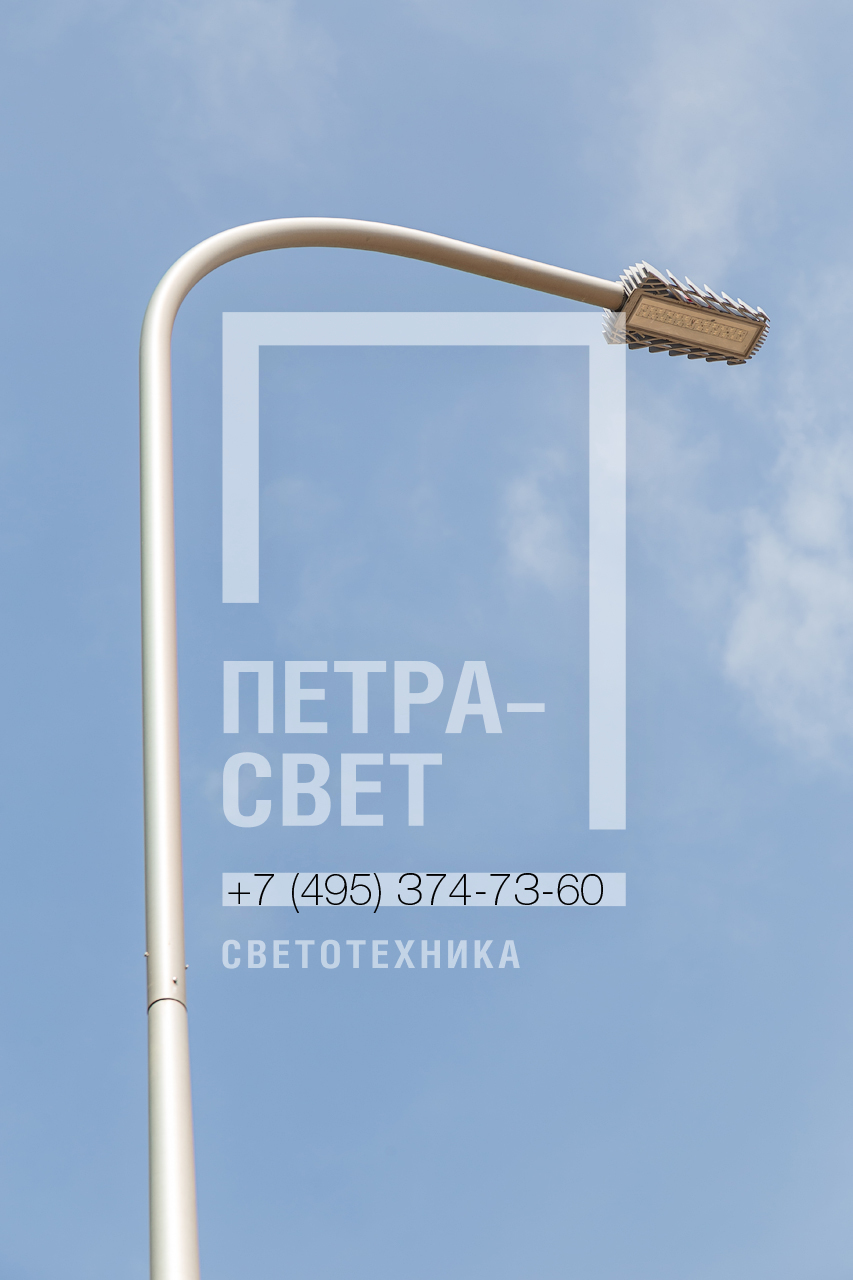

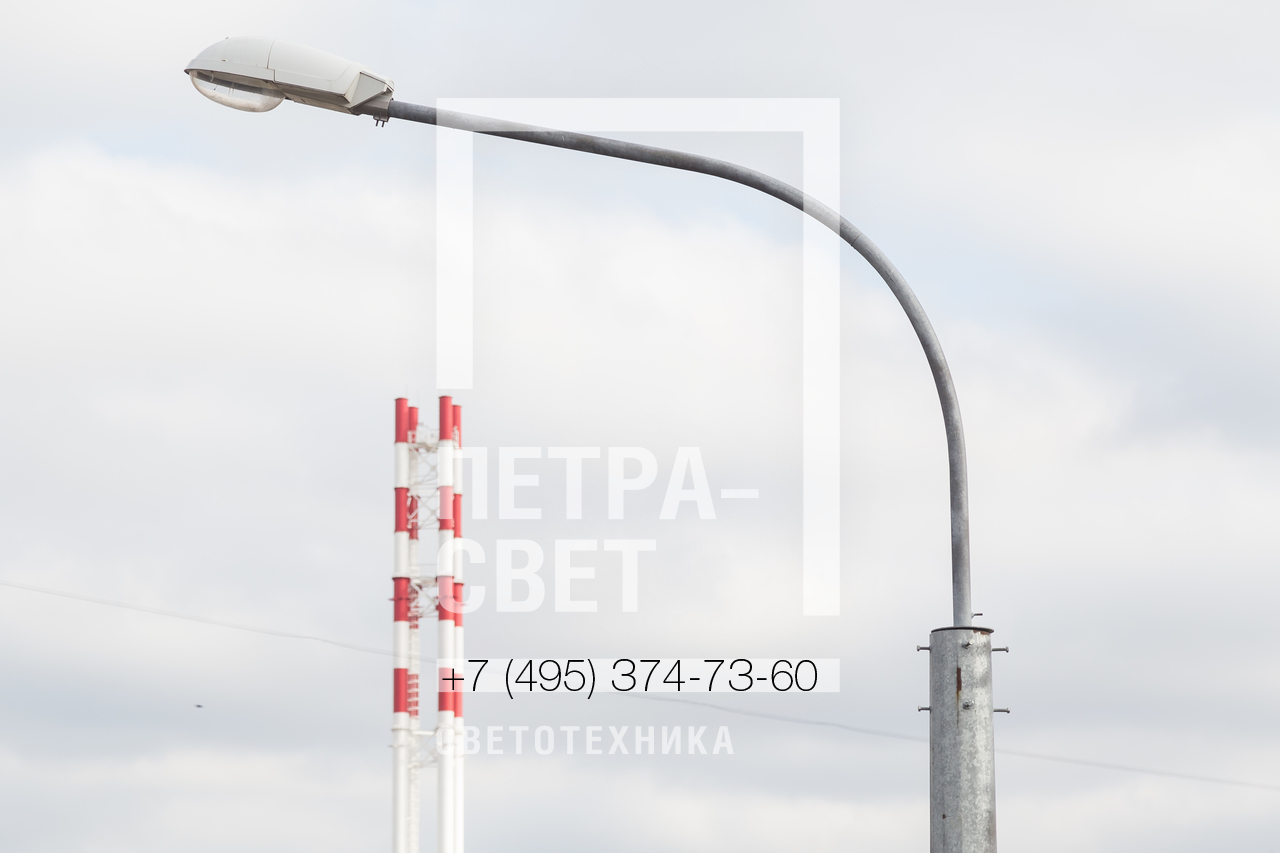

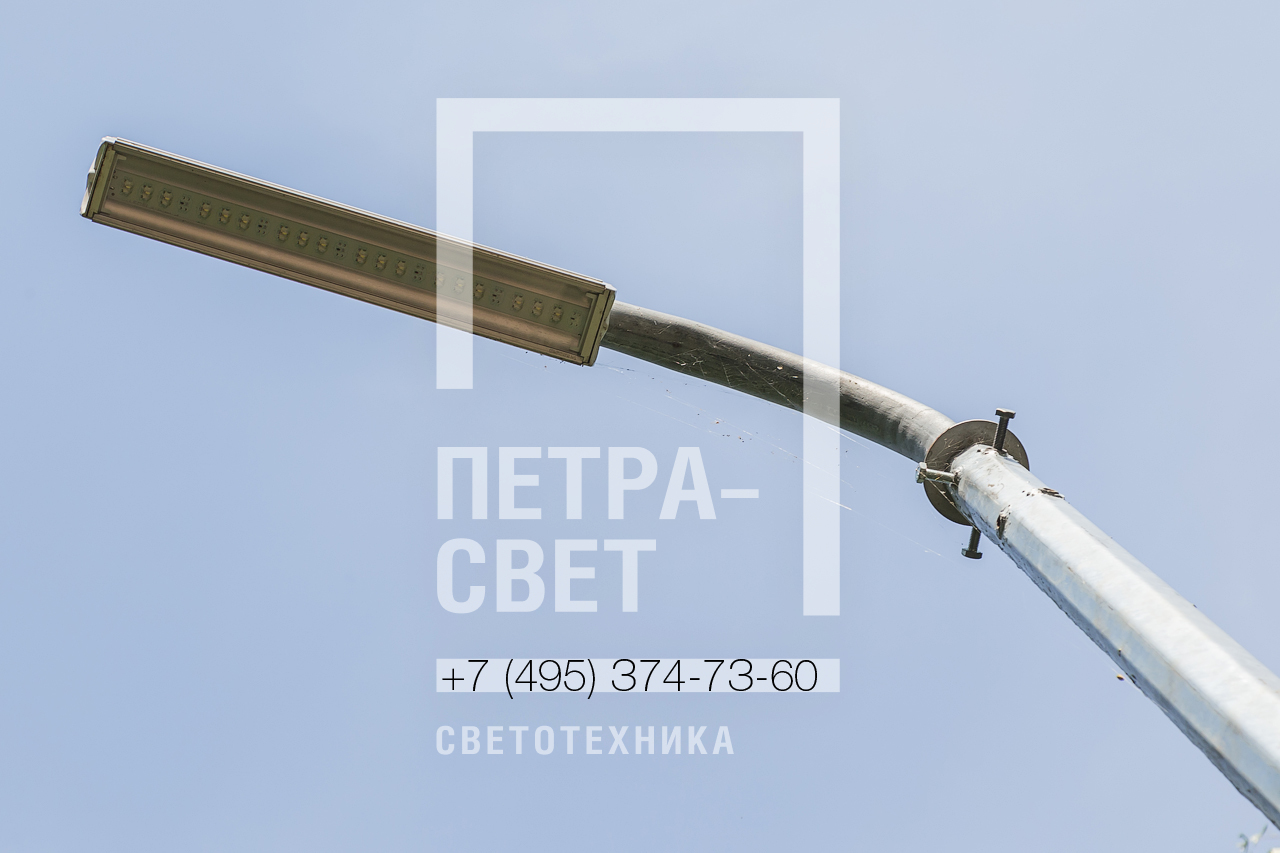

1/15
2/15
3/15
4/15
5/15
6/15
7/15
8/15
9/15
10/15
11/15
12/15
13/15
14/15
15/15
