Двухрожковые кронштейны
  • Заложена в проект: 2013 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Кронштейн металлический двухрожковый

Двухрожковые кронштейны предназначены для монтажа на опору двух консольных светильников. Причем использовать их можно абсолютно для любых опор – трубчатых и конусных, граненых и круглых. Конструкция изделия представляет собой две трубы, загнутые под определенным углом. По умолчанию угол составляет 15 градусов, но он может быть изменен в пределах от 0 до 90 градусов.

В зависимости от способа образования углов, изделия делятся на два типа:

1.    Загнутые – изготавливаются путем изгибания одной трубы с определенным радиусом.

2.    Сварные – две трубы свариваются под углом 15 градусов.

Способ образования угла не влияет на функциональность или характеристики изделия. От него зависит исключительно внешний вид кронштейнов.

Также изделия различаются расположением рожков друг относительно друга. По этому параметру они делятся на:

1.    Однонаправленные – рожки расположены параллельно друг другу со смещением по вертикали, то есть один расположен выше другого.

2.    Разнонаправленные – позволяют направить светильники в разные стороны.

Фиксация конструкции на опоре может быть выполнена как при помощи хомутов, так и фланцевым способом. Способ монтажа указывается при заказе.

В ассортименте имеются двухрожковые кронштейны разных размеров высотой от 0,2 до 2,5 м. Кроме того, различается вылет кронштейнов, который также может достигать 2,5 м. Большой выбор позволяет подобрать оптимальный вариант изделия.

Список моделей

1К2-О - кронштейн радиусный для двух консольных светильников на обечайке

1K2-O-90-(К2К) - кронштейн радиусный для двух консольных светильников на обечайке Двухрожковый кронштейн радиусный на обечайке 1K2-O-90-x Кронштейн для консольных светильников 1K2-O-0-(К2К) Кронштейн для двойных консольных светильников на обечайке 1K2-O-0-x Тип крепления кронштейна 1К2-О - обечайка
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К2(15°)-1,0-1,0-О1-ß-Тр.48 1 1 О1 22
1К2(15°)-1,0-1,0-О2-ß-Тр.48 О2 23
1К2(15°)-1,0-1,0-О3-ß-Тр.48 О3 25
1К2(15°)-1,0-1,0-О4-ß-Тр.48 О4 29
1К2(15°)-1,5-1,5-О1-ß-Тр.48 1,5 1,5 О1 29
1К2(15°)-1,5-1,5-О2-ß-Тр.48 О2 30
1К2(15°)-1,5-1,5-О3-ß-Тр.48 О3 31
1К2(15°)-1,5-1,5-О4-ß-Тр.48 О4 36
1К2(15°)-2,0-2,0-О1-ß-Тр.48 2 2 О1 36
1К2(15°)-2,0-2,0-О2-ß-Тр.48 О2 36
1К2(15°)-2,0-2,0-О3-ß-Тр.48 О3 38
1К2(15°)-2,0-2,0-О4-ß-Тр.48 О4 42
1К2(15°)-2,0-2,5-О1-ß-Тр.48 2 2,5 О1 38
1К2(15°)-2,0-2,5-О2-ß-Тр.48 О2 39
1К2(15°)-2,0-2,5-О3-ß-Тр.48 О3 40
1К2(15°)-2,0-2,5-О4-ß-Тр.48 О4 45
1К2(15°)-2,5-2,0-О1-ß-Тр.48 2,5 2 О1 39
1К2(15°)-2,5-2,0-О2-ß-Тр.48 О2 41
1К2(15°)-2,5-2,0-О3-ß-Тр.48 О3 43
1К2(15°)-2,5-2,0-О4-ß-Тр.48 О4 48
1К2(15°)-2,5-2,5-О1-ß-Тр.48 2,5 2,5 О1 42
1К2(15°)-2,5-2,5-О2-ß-Тр.48 О2 42
1К2(15°)-2,5-2,5-О3-ß-Тр.48 О3 44
1К2(15°)-2,5-2,5-О4-ß-Тр.48 О4 48

1К2-Ф - кронштейн радиусный для двух консольных светильников на фланце

1K2-Ф-90-(К18) - кронштейн радиусный для двух консольных светильников на фланце 1K2-Ф-90-x - двухрожковый кронштейн радиусный на фланце 1K2-Ф-0-(К9) - Кронштейн для консольных светильников 1K2-Ф-0-x - Кронштейн для двойных консольных светильников на фланце Тип крепления кронштейна 1К2-Ф - фланец
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К2(15°)-1,0-1,0-Ф2-ß-Тр.48 1 1 Ф2 16
1К2(15°)-1,0-1,0-Ф3-ß-Тр.48 Ф3 16
1К2(15°)-1,0-1,0-Ф5-ß-Тр.48 Ф5 17
1К2(15°)-1,0-1,0-Ф6-ß-Тр.48 Ф6 20
1К2(15°)-1,5-1,5-Ф2-ß-Тр.48 1,5 1,5 Ф2 22
1К2(15°)-1,5-1,5-Ф3-ß-Тр.48 Ф3 22
1К2(15°)-1,5-1,5-Ф5-ß-Тр.48 Ф5 23
1К2(15°)-1,5-1,5-Ф6-ß-Тр.48 Ф6 27
1К2(15°)-2,0-2,0-Ф2-ß-Тр.48 2 2 Ф2 28
1К2(15°)-2,0-2,0-Ф3-ß-Тр.48 Ф3 29
1К2(15°)-2,0-2,0-Ф5-ß-Тр.48 Ф5 30
1К2(15°)-2,0-2,0-Ф6-ß-Тр.48 Ф6 33
1К2(15°)-2,0-2,5-Ф2-ß-Тр.48 2 2,5 Ф2 31
1К2(15°)-2,0-2,5-Ф3-ß-Тр.48 Ф3 31
1К2(15°)-2,0-2,5-Ф5-ß-Тр.48 Ф5 32
1К2(15°)-2,0-2,5-Ф6-ß-Тр.48 Ф6 36
1К2(15°)-2,5-2,0-Ф2-ß-Тр.48 2,5 2 Ф2 32
1К2(15°)-2,5-2,0-Ф3-ß-Тр.48 Ф3 32
1К2(15°)-2,5-2,0-Ф5-ß-Тр.48 Ф5 33
1К2(15°)-2,5-2,0-Ф6-ß-Тр.48 Ф6 37
1К2(15°)-2,5-2,5-Ф2-ß-Тр.48 2,5 2,5 Ф2 34
1К2(15°)-2,5-2,5-Ф3-ß-Тр.48 Ф3 35
1К2(15°)-2,5-2,5-Ф5-ß-Тр.48 Ф5 36
1К2(15°)-2,5-2,5-Ф6-ß-Тр.48 Ф6 39

2К2-О - кронштейн угловой для двух консольных светильников на обечайке

2K2-O-90-(K21) - кронштейн угловой для двух консольных светильников на обечайке 2K2-O-90-x - двухрожковый кронштейн угловой на обечайке 2K2-O-0-(К37) - кронштейн для консольных светильников 2K2-O-0-x - кронштейн для двойных консольных светильников на обечайке Тип крепления кронштейна 2К2-О - обечайка
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
2К2(15°)-0,2-0,2-О1-ß-Тр.48 0,2 0,2 О1 9
2К2(15°)-0,2-0,2-О2-ß-Тр.48 О2 10
2К2(15°)-0,2-0,2-О3-ß-Тр.48 О3 11
2К2(15°)-0,2-0,2-О4-ß-Тр.48 О4 14
2К2(15°)-0,2-0,5-О1-ß-Тр.48 0,2 0,5 О1 10
2К2(15°)-0,2-0,5-О2-ß-Тр.48 О2 11
2К2(15°)-0,2-0,5-О3-ß-Тр.48 О3 13
2К2(15°)-0,2-0,5-О4-ß-Тр.48 О4 15
2К2(15°)-0,5-0,5-О1-ß-Тр.48 0,5 0,5 О1 12
2К2(15°)-0,5-0,5-О2-ß-Тр.48 О2 13
2К2(15°)-0,5-0,5-О3-ß-Тр.48 О3 14
2К2(15°)-0,5-0,5-О4-ß-Тр.48 О4 17
2К2(15°)-1,0-1,0-О1-ß-Тр.48 1 1 О1 17
2К2(15°)-1,0-1,0-О2-ß-Тр.48 О2 18
2К2(15°)-1,0-1,0-О3-ß-Тр.48 О3 20
2К2(15°)-1,0-1,0-О4-ß-Тр.48 О4 22
2К2(15°)-1,5-1,5-О1-ß-Тр.48 1,5 1,5 О1 23
2К2(15°)-1,5-1,5-О2-ß-Тр.48 О2 24
2К2(15°)-1,5-1,5-О3-ß-Тр.48 О3 25
2К2(15°)-1,5-1,5-О4-ß-Тр.48 О4 28
2К2(15°)-2,0-2,0-О1-ß-Тр.48 2 2 О1 29
2К2(15°)-2,0-2,0-О2-ß-Тр.48 О2 30
2К2(15°)-2,0-2,0-О3-ß-Тр.48 О3 31
2К2(15°)-2,0-2,0-О4-ß-Тр.48 О4 34
2К2(15°)-2,0-2,5-О1-ß-Тр.48 2 2,5 О1 32
2К2(15°)-2,0-2,5-О2-ß-Тр.48 О2 33
2К2(15°)-2,0-2,5-О3-ß-Тр.48 О3 34
2К2(15°)-2,0-2,5-О4-ß-Тр.48 О4 37
2К2(15°)-2,5-2,0-О1-ß-Тр.48 2,5 2 О1 31
2К2(15°)-2,5-2,0-О2-ß-Тр.48 О2 32
2К2(15°)-2,5-2,0-О3-ß-Тр.48 О3 33
2К2(15°)-2,5-2,0-О4-ß-Тр.48 О4 36
2К2(15°)-2,5-2,5-О1-ß-Тр.48 2,5 2,5 О1 34
2К2(15°)-2,5-2,5-О2-ß-Тр.48 О2 35
2К2(15°)-2,5-2,5-О3-ß-Тр.48 О3 37
2К2(15°)-2,5-2,5-О4-ß-Тр.48 О4 39

2К2-Ф - кронштейн угловой для двух консольных светильников на фланце

2K2-Ф-90-(К21) - кронштейн угловой для двух консольных светильников на фланце 2K2-Ф-90-x - двухрожковый кронштейн угловой на фланце 2K2-Ф-0-(К37) - кронштейн для консольных светильников 2K2-Ф-0-x - кронштейн для двойных консольных светильников на фланце Тип крепления кронштейна 2К2-Ф - фланец
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
2К2(15°)-0,2-0,2-Ф2-ß-Тр.48 0,2 0,2 Ф2 4
2К2(15°)-0,2-0,2-Ф3-ß-Тр.48 Ф3 4
2К2(15°)-0,2-0,2-Ф5-ß-Тр.48 Ф5 6
2К2(15°)-0,2-0,2-Ф6-ß-Тр.48 Ф6 9
2К2(15°)-0,2-0,5-Ф2-ß-Тр.48 0,2 0,5 Ф2 5
2К2(15°)-0,2-0,5-Ф3-ß-Тр.48 Ф3 6
2К2(15°)-0,2-0,5-Ф5-ß-Тр.48 Ф5 8
2К2(15°)-0,2-0,5-Ф6-ß-Тр.48 Ф6 10
2К2(15°)-0,5-0,5-Ф2-ß-Тр.48 0,5 0,5 Ф2 7
2К2(15°)-0,5-0,5-Ф3-ß-Тр.48 Ф3 7
2К2(15°)-0,5-0,5-Ф5-ß-Тр.48 Ф5 9
2К2(15°)-0,5-0,5-Ф6-ß-Тр.48 Ф6 12
2К2(15°)-1,0-1,0-Ф2-ß-Тр.48 1 1 Ф2 12
2К2(15°)-1,0-1,0-Ф3-ß-Тр.48 Ф3 13
2К2(15°)-1,0-1,0-Ф5-ß-Тр.48 Ф5 15
2К2(15°)-1,0-1,0-Ф6-ß-Тр.48 Ф6 17
2К2(15°)-1,5-1,5-Ф2-ß-Тр.48 1,5 1,5 Ф2 18
2К2(15°)-1,5-1,5-Ф3-ß-Тр.48 Ф3 19
2К2(15°)-1,5-1,5-Ф5-ß-Тр.48 Ф5 20
2К2(15°)-1,5-1,5-Ф6-ß-Тр.48 Ф6 23
2К2(15°)-2,0-2,0-Ф2-ß-Тр.48 2 2 Ф2 23
2К2(15°)-2,0-2,0-Ф3-ß-Тр.48 Ф3 24
2К2(15°)-2,0-2,0-Ф5-ß-Тр.48 Ф5 26
2К2(15°)-2,0-2,0-Ф6-ß-Тр.48 Ф6 29
2К2(15°)-2,0-2,5-Ф2-ß-Тр.48 2 2,5 Ф2 27
2К2(15°)-2,0-2,5-Ф3-ß-Тр.48 Ф3 28
2К2(15°)-2,0-2,5-Ф5-ß-Тр.48 Ф5 30
2К2(15°)-2,0-2,5-Ф6-ß-Тр.48 Ф6 35
2К2(15°)-2,5-2,0-Ф2-ß-Тр.48 2,5 2 Ф2 25
2К2(15°)-2,5-2,0-Ф3-ß-Тр.48 Ф3 27
2К2(15°)-2,5-2,0-Ф5-ß-Тр.48 Ф5 28
2К2(15°)-2,5-2,0-Ф6-ß-Тр.48 Ф6 31
2К2(15°)-2,5-2,5-Ф2-ß-Тр.48 2,5 2,5 Ф2 28
2К2(15°)-2,5-2,5-Ф3-ß-Тр.48 Ф3 30
2К2(15°)-2,5-2,5-Ф5-ß-Тр.48 Ф5 32
2К2(15°)-2,5-2,5-Ф6-ß-Тр.48 Ф6 34

1К2-Н - кронштейн радиусный для двух консольных светильников настенный

1К2-Н-x - двухрожковый радиусный настенный кронштейн 1К2-Н - кронштейн радиусный для двух консольных светильников настенный Тип крепления кронштейна 1К2-Н - настенный
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К2(15°)-1,0-1,0-Н-ß-Тр.48 1 1 Н 15
1К2(15°)-1,5-1,5-Н-ß-Тр.48 1,5 1,5 Н 21
1К2(15°)-2,0-2,0-Н-ß-Тр.48 2 2 Н 27
1К2(15°)-2,0-2,5-Н-ß-Тр.48 2 2,5 Н 29
1К2(15°)-2,5-2,0-Н-ß-Тр.48 2,5 2 Н 29
1К2(15°)-2,5-2,5-Н-ß-Тр.48 2,5 2,5 Н 30

1К2-П - кронштейн радиусный для двух консольных светильников приставной

1К2-П2-(K2П) - кронштейн радиусный для двух консольных светильников приставной 1К2-П2-x - двухрожковый приставной кронштейн Тип крепления кронштейна 1К2-П - приставной 1-го типа Тип крепления кронштейна 1К2-П - приставной 2-го типа Тип крепления кронштейна 1К2-П - приставной 3-го типа Тип крепления кронштейна 1К2-П - приставной 4-го типа
Обозначение Высота
H, м
Вылет
B, м
Установочное
место
кронштейна
Масса,
кг
1К2(15°)-1,0-1,0-П-ß-Тр.48 1 1 П1, П2, П3, П4 12
1К2(15°)-1,5-1,5-П-ß-Тр.48 1,5 1,5 П1, П2, П3, П4 15
1К2(15°)-2,0-2,0-П-ß-Тр.48 2 2 П1, П2, П3, П4 18
1К2(15°)-2,0-2,5-П-ß-Тр.48 2 2,5 П1, П2, П3, П4 19
1К2(15°)-2,5-2,0-П-ß-Тр.48 2,5 2 П1, П2, П3, П4 20
1К2(15°)-2,5-2,5-П-ß-Тр.48 2,5 2,5 П1, П2, П3, П4 21

Галерея

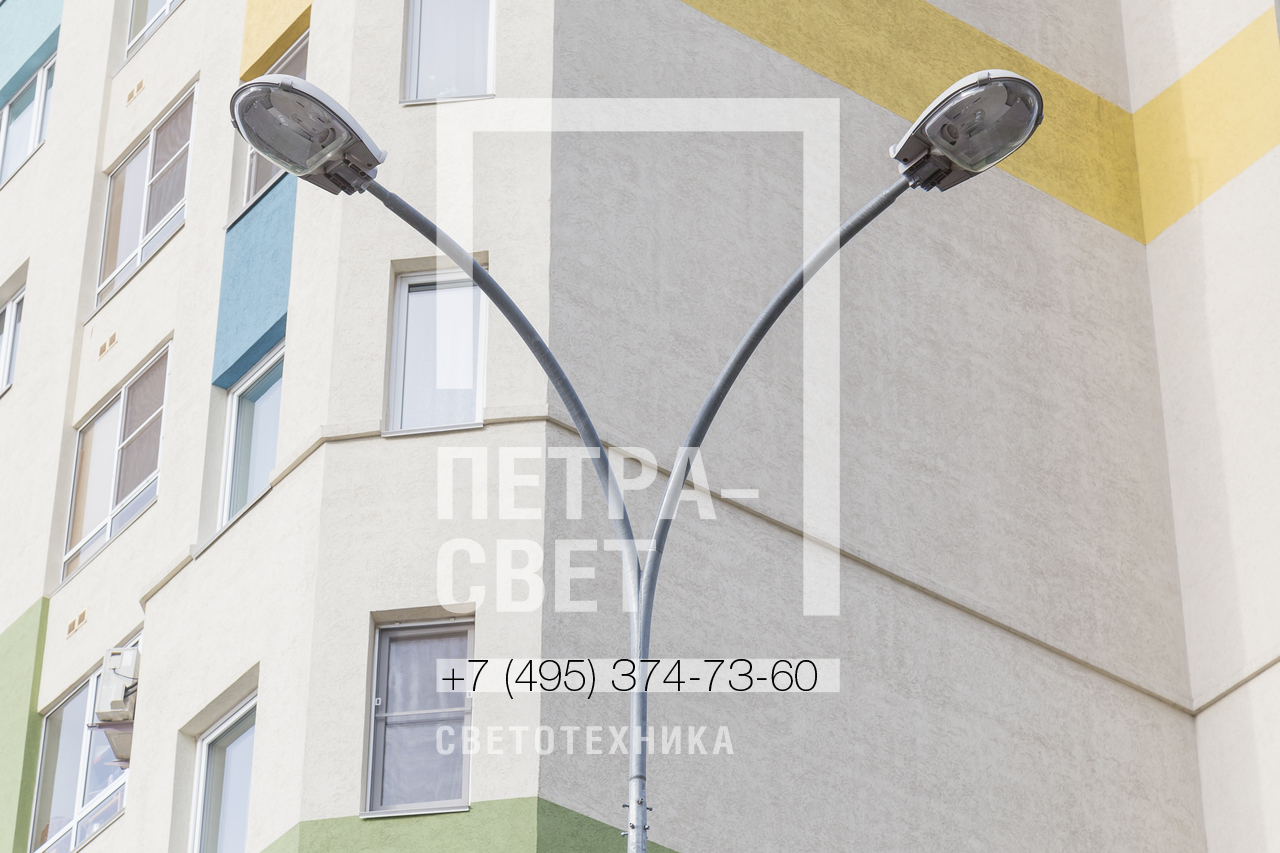

Двухрожковые кронштейны часто используются для одновременного освещения  дорожного покрытия и прилегающей пешеходной части. На данной фотографии  разнонаправленный двухрожковый кронштейн 1K2(15°)‐1,0‐1,0‐O1 на опоре, установленной в  г.Подольск Московск 1/4 Двухрожковые кронштейны часто используются для одновременного освещения дорожного покрытия и прилегающей пешеходной части. На данной фотографии разнонаправленный двухрожковый кронштейн 1K2(15°)‐1,0‐1,0‐O1 на опоре, установленной в г.Подольск Московск

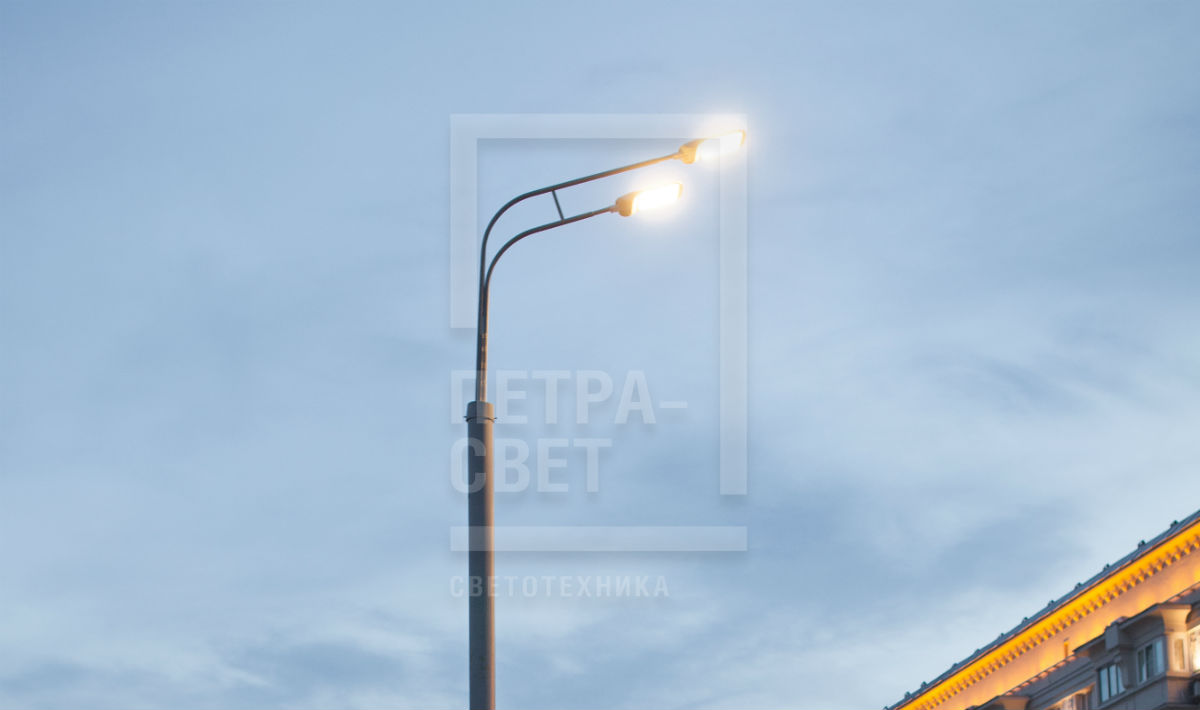

Однонаправленный двухрожковый кронштейн серии 1.К2‐1,0‐1,0‐08, установленный в  центре Москвы в Оружейном переулке. Покрытие – горячий цинк. 2/4 Однонаправленный двухрожковый кронштейн серии 1.К2‐1,0‐1,0‐08, установленный в центре Москвы в Оружейном переулке. Покрытие – горячий цинк.
Конструктив такого кронштейна – это пара изогнутых труб с углом изгиба 15 градусов. По  желанию угол может варьироваться от 0 до 90 градусов. 3/4 Конструктив такого кронштейна – это пара изогнутых труб с углом изгиба 15 градусов. По желанию угол может варьироваться от 0 до 90 градусов.
Защита металла, из которого производятся кронштейны, осуществляется с помощью  горячего или холодного цинкования. Менее трудозатратна технология холодного  цинкования и так же менее ресурсоёмка. Однако горячее цинкование даёт более  надёжную защиту. 4/4 Защита металла, из которого производятся кронштейны, осуществляется с помощью горячего или холодного цинкования. Менее трудозатратна технология холодного цинкования и так же менее ресурсоёмка. Однако горячее цинкование даёт более надёжную защиту.
