Описание

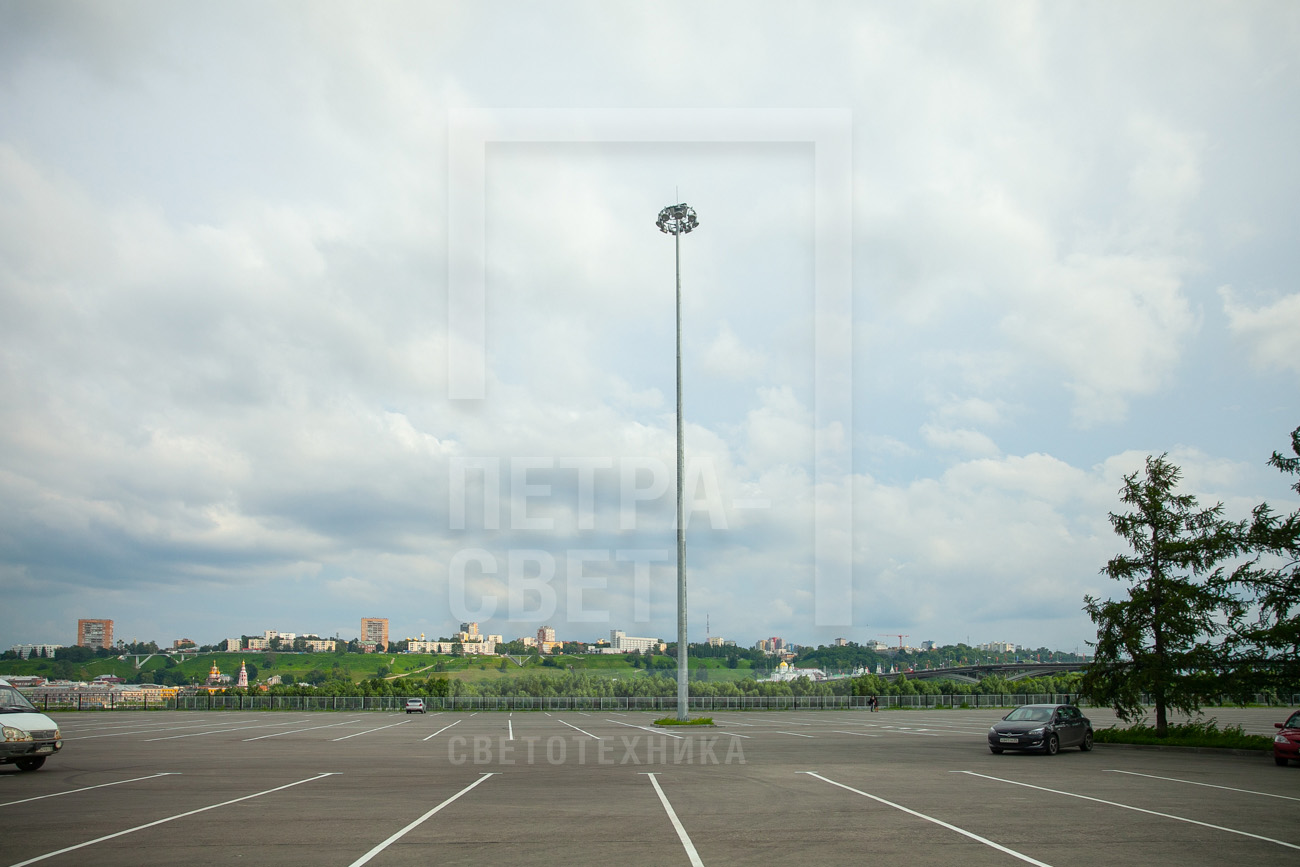

Опоры высокомачтовые с мобильной короной (ОВМ)

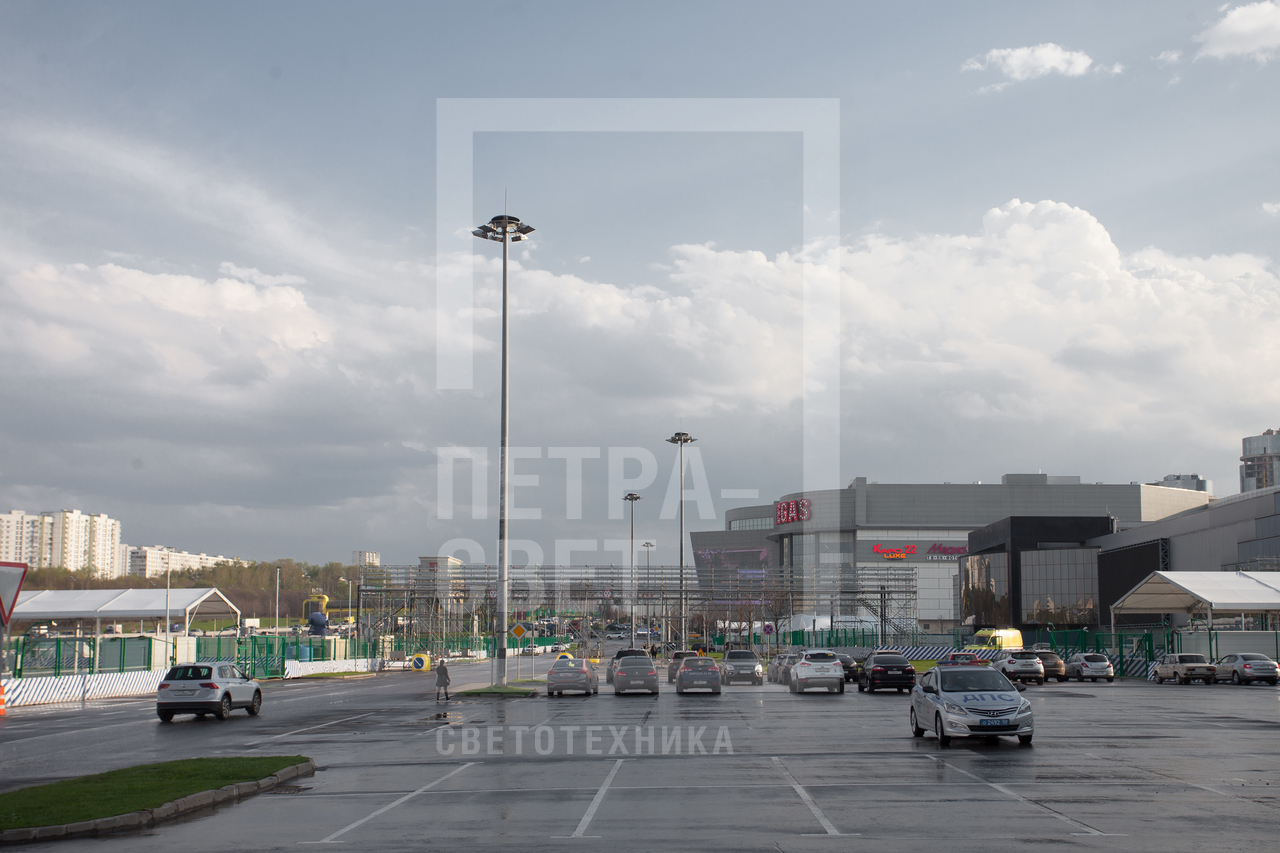

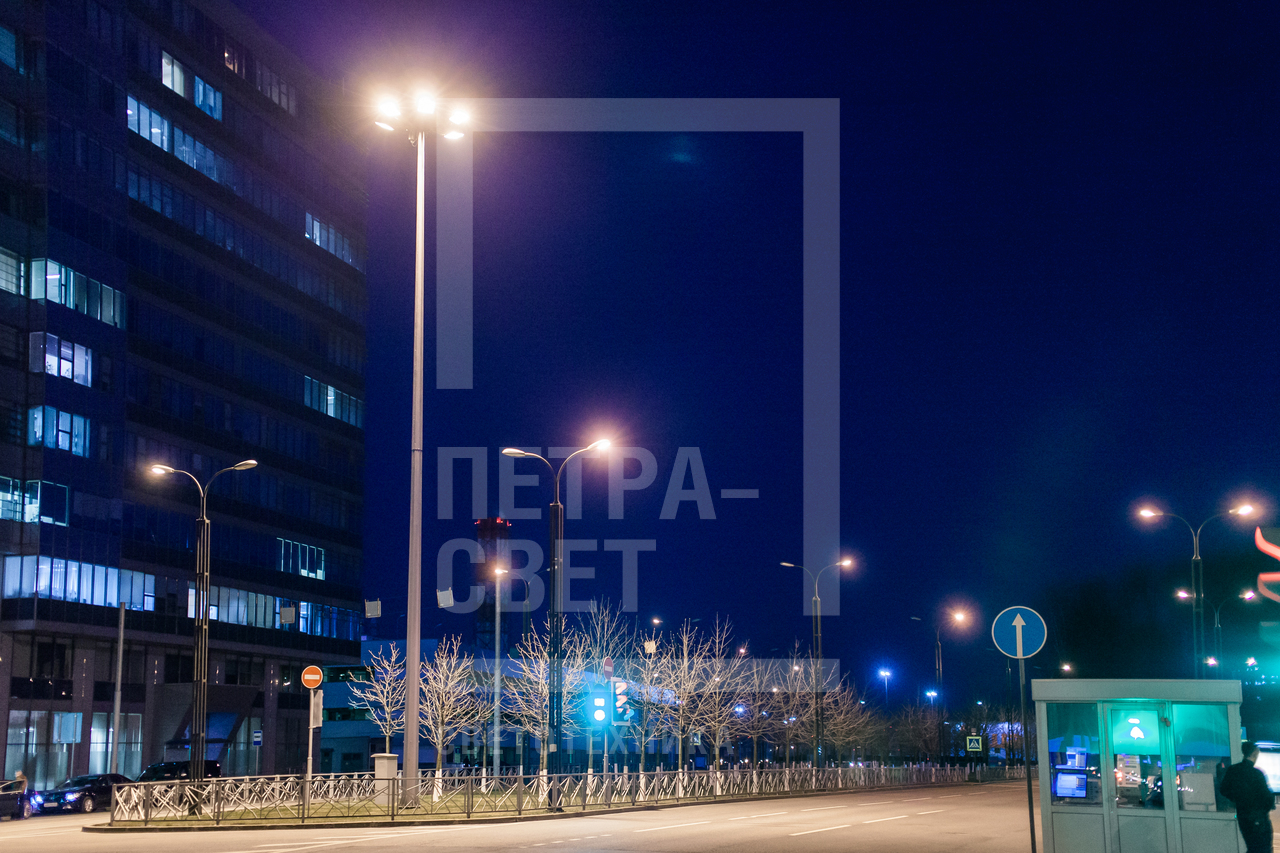

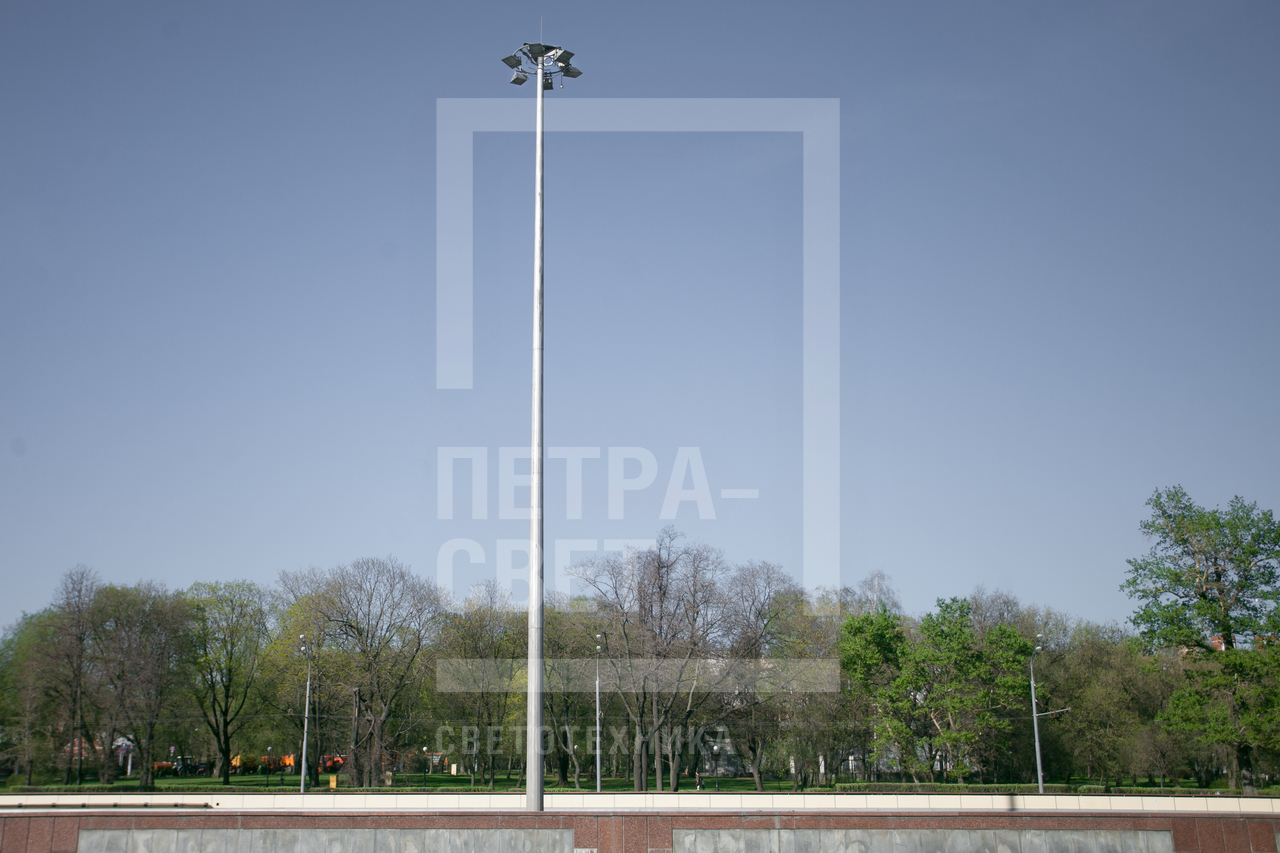

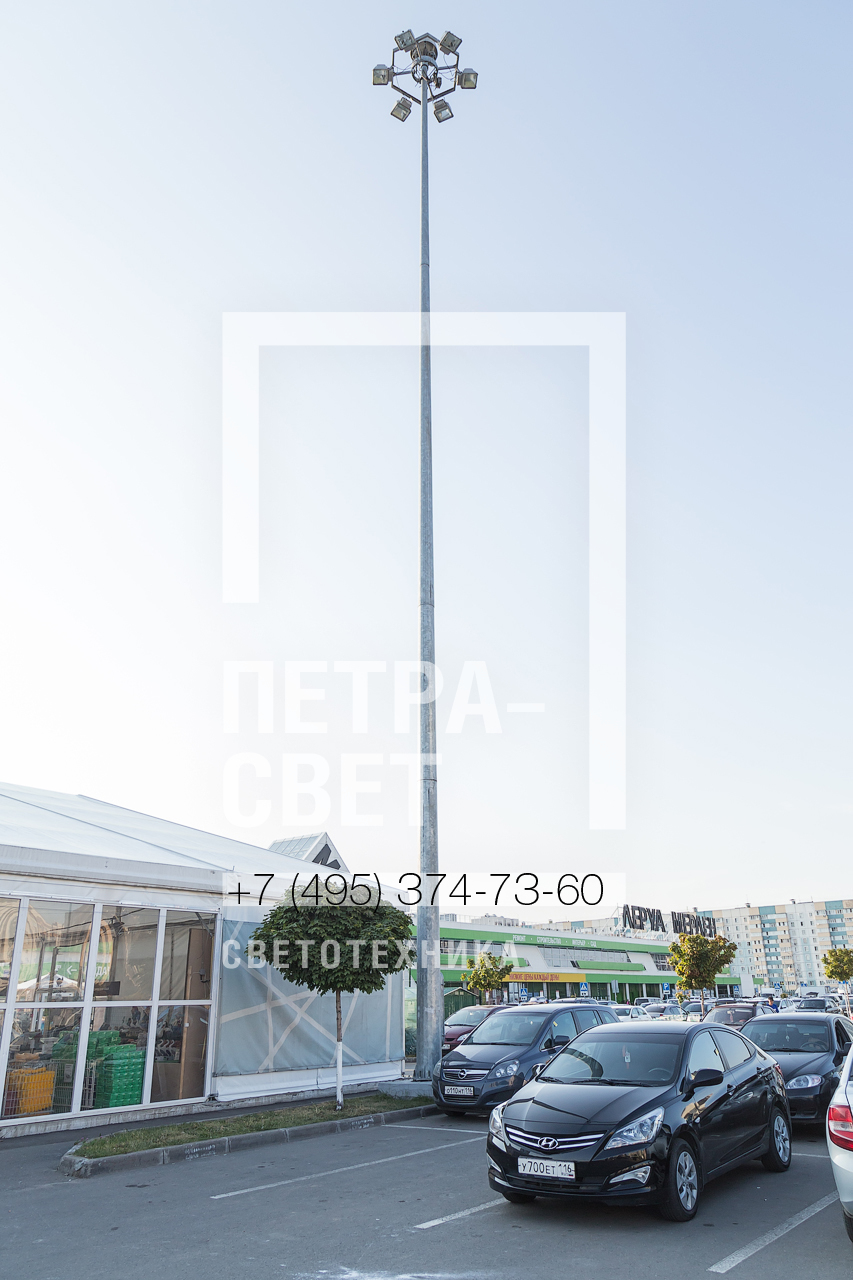

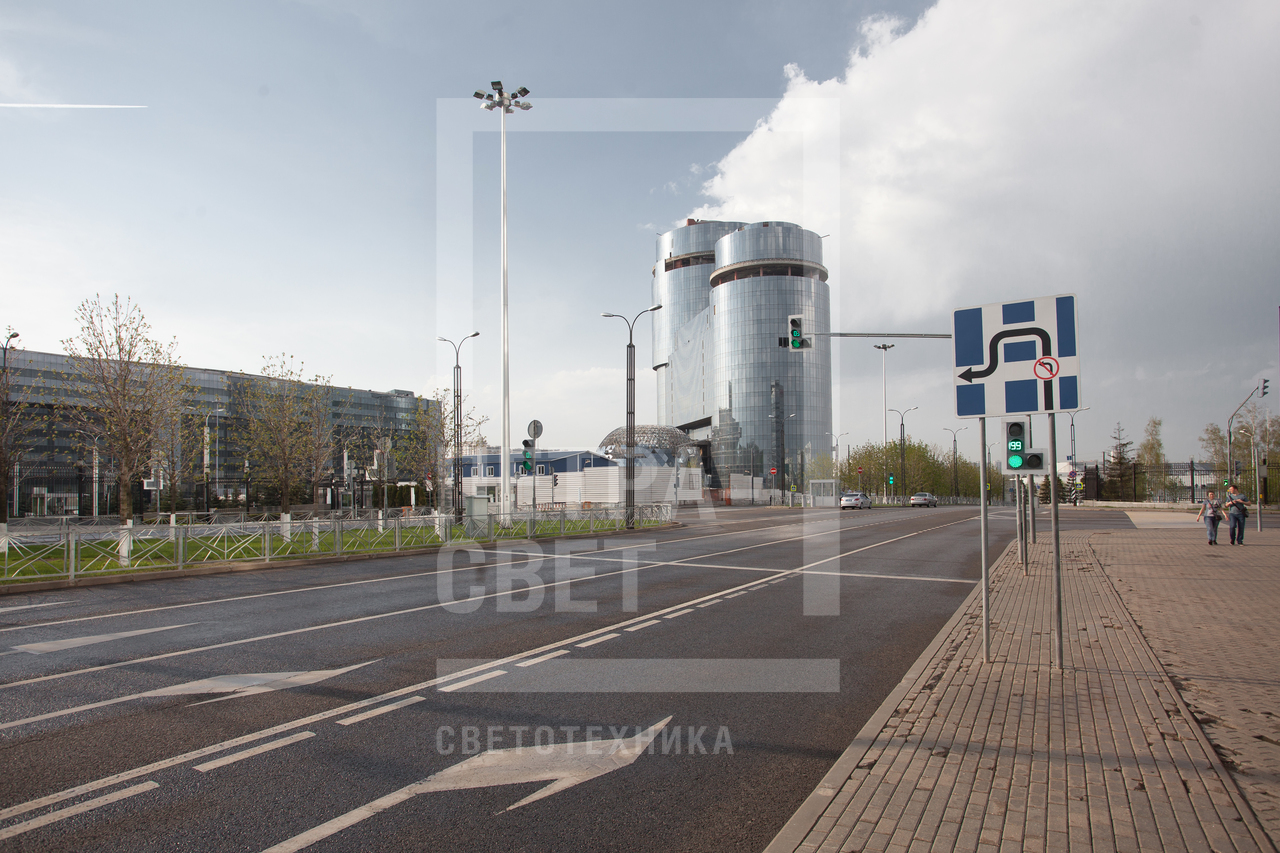

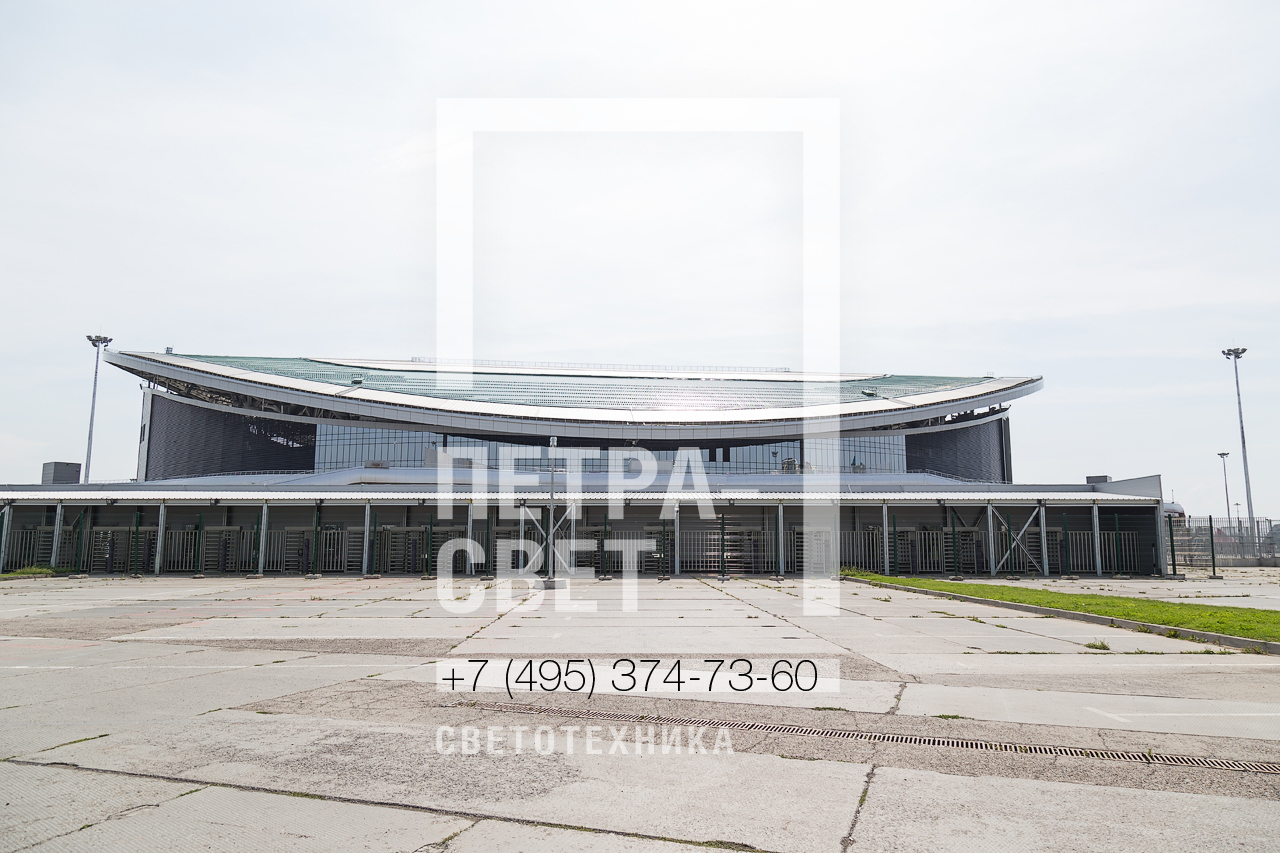

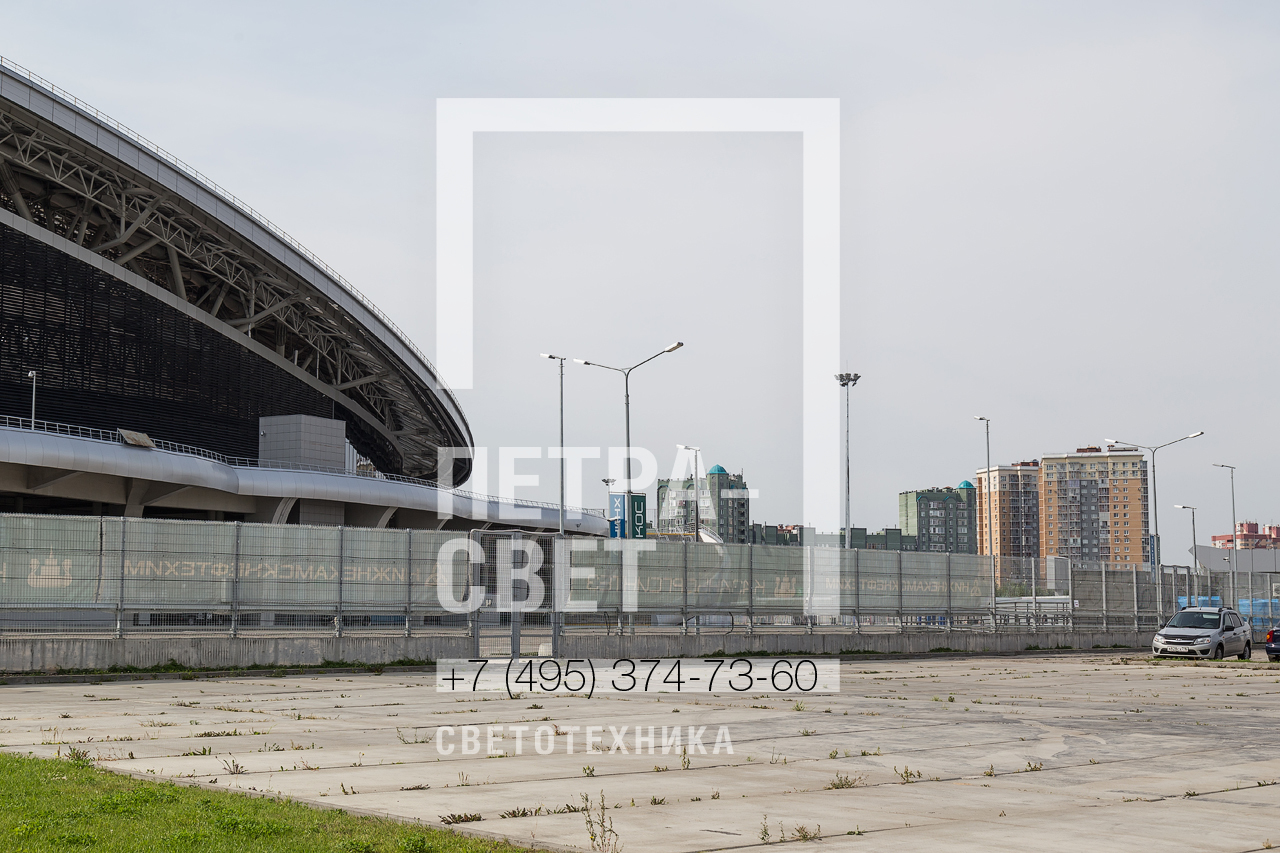

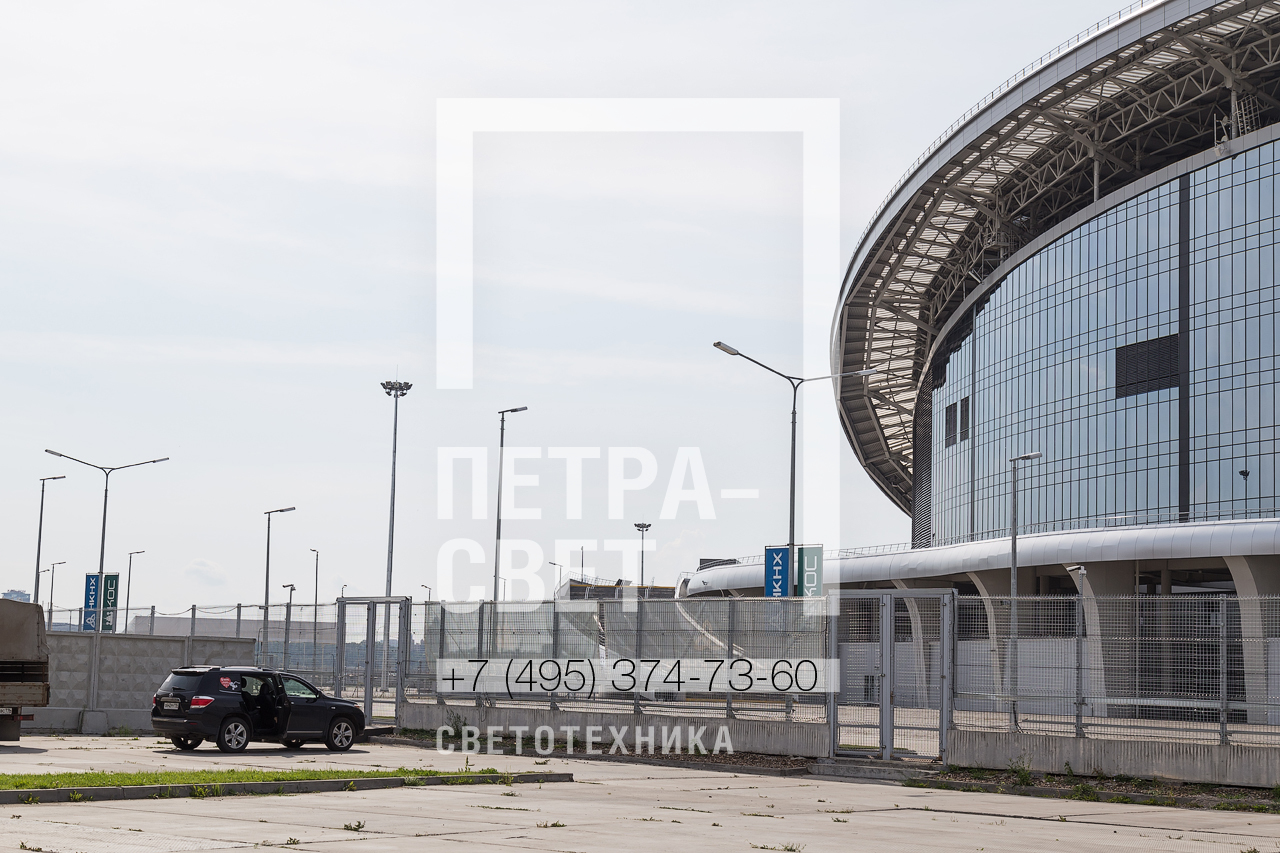

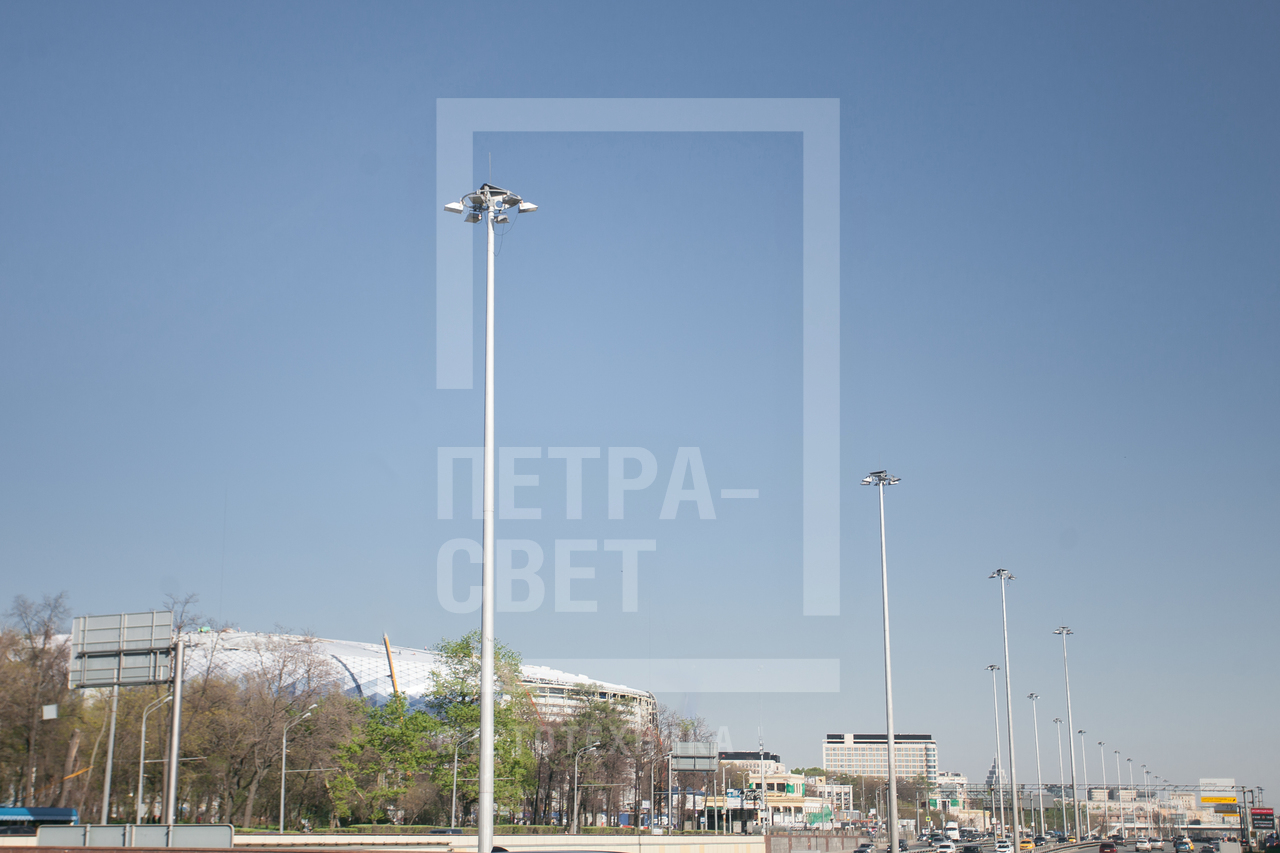

Высокомачтовые опоры, оборудованные мобильными коронами, предназначены для наружного освещения. Их используют для подсветки больших площадок, таких как аэропорты, спортивные и промышленные объекты, развязки автомагистралей и т.д. Главной их особенностью является удобный доступ к короне, что упрощает монтаж и обслуживание оборудования.

Конструкция включает себя три основных элемента:

1.    Сама опора.

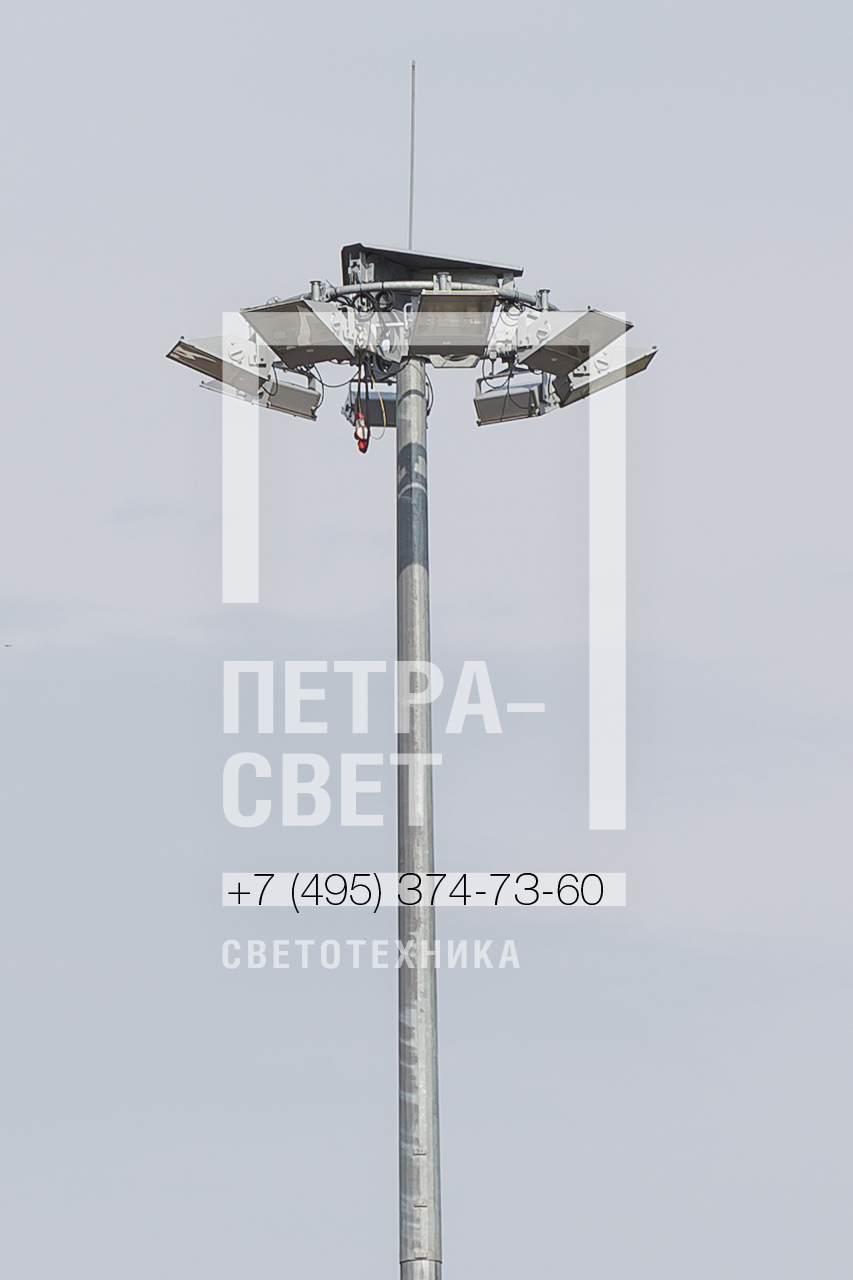

2.    Подвижная корзина.

3.    Подъемное оборудование.

Таким образом, корона способна передвигаться вдоль опоры вверх или вниз. Управление подъемным механизмом осуществляется при помощи пульта, расположенного снизу. Поэтому ОВМ являются отличным решением для тех случаев, когда к опоре нет подъезда для спецтехники.

Опора представляет собой сборную конструкцию, состоящую из отдельных секций. Последние изготавливаются из высококачественного листового проката. Причем марка стали подбирается индивидуально, в зависимости от климата, в котором планируется использовать опору. Таким образом обеспечивается высокая прочность и долговечность изделий.

На долговечность также влияет защита от коррозии, в качестве которой применяется горячее цинкование. Это надежный метод защиты, который остается эффективным до 30 лет. Опционально конструкция может быть покрыта краской.

Сборка секция осуществляется без сварки, путем насадки одних секций на другие. Размер кроны может быть разным. Параметры подбираются с учетом количества оборудования, которое планируется использовать. Благодаря большому количеству разновидностей модификаций ОВМ, имеется возможность подобрать оптимальный вариант для любого объекта

Материал изготовления

Ствол мачты изготавливается из листового рулонированного проката ГОСТ 14637-89. В зависимости от района установки применяются различные марки стали: Ст3(С245) - для установки в районах с умеренным климатом (температура воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012). Для районов с более низкими температурами применяются опоры в исполнение ХЛ, материал изготовления сталь 09Г2С(С345).

Способ монтажа

Мачты устанавливаются на монолитный фундамент с использованием анкерного блока. Размеры фундамента определяются в зависимости от действующих нагрузок при проектировании.

Эксплуатационный комплект

• Пульт управления лебедкой.
• Скобы - 4шт. (устанавливаются в нижней части опоры. Предназначены для фиксации короны в нижнем положении).
• Соединительный кабель (для возможности подачи питания на корону в нижнем положении).

Антикоррозийное покрытие

• Горячее цинкование ГОСТ 9.307-89.
• Лакокрасочное покрытие.
• Комбинированное покрытие: горячее цинкование + лакокрасочное покрытие.

Соответствие нормативным документам

Соответствует требованиям ТУ 5264-005-93646692-2013 «Металлические многогранные опоры наружного освещения с мобильной короной».

Мачта подбирается индивидуально для каждого объекта согласно технического задания. Для подбора используется разработанная форма опросного листа.
