ЗДФ. Фланцевые закладные детали
  • Заложена в проект: 1405 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Данные закладные применяются для монтажа декоративных опор освещения, которые применяются в парках, скверах, аллеях и т.д. Изделия имеют фланец, в результате чего монтаж опор осуществляется болтовым способом. К фланцу крепится ствол, который находится внутри бетонного фундамента. В результате закладная принимает на себя всю нагрузку от опоры и затем передает ее фундаменту.

Так как на данную деталь оказывается большая нагрузка, для ее изготовления применяется качественный металлопрокат, выполненный из стали марок высокого качества. При проектировании заложен большой запас прочности. Благодаря этому закладные можно использовать в регионах, где на опоры будет оказываться большая ветровая нагрузка.

Для защиты от коррозии на поверхность изделия наносится слой битумной мастики. Толщина покрытия составляет 2,5 мм. Мастика наносится только на те поверхности, которые находятся за пределами фундамента. Но можно заказать другие варианты обработки:

  • Покрытие всех поверхностей мастикой.
  • Горячее цинкование всех поверхностей.

В ассортименте имеются закладные для разных типов декоративных опор. Изделия различаются габаритами и длиной ствола, но все обладают квадратным фланцем с четырьмя монтажными отверстиями.

Для установки детали выкапывается котлован, в котором закладная выставляется по уровню и фиксируется. Затем котлован заливается бетоном.

Список моделей

Основные параметры фланцевых закладных элементов

Наименование ЗДФ H, мм D, мм d, мм n, шт. А, мм Б, мм Масса*, кг
ЗДФ для несиловых, складывающихся и декоративных опор
ЗФ-16/4/К140-1,0-б 13,7 1000 108 М16 4 190 140
ЗФ-20/4/К230-1,5-б 37 1500 133 М20 4 320 230
ЗФ-24/4/К230-2,0-б 79 2000 168 М24 4 320 230
ЗФ-36/4/К400-3,0-б 277 3000 325 М36 4 500 400
ЗФ-30/4/К300-2,0-б 69 2000 159 М30 4 400 300
ЗФ-30/12/Д470-3,0-б 313 3000 377 М30 12 580 470
ЗФ-24/8/Д310-2,5-б 123,5 2500 219 М24 8 400 310
ЗФ-36/12/Д470-3,0-б 314,5 3000 377 М36 12 580 470
ЗФ-24/8/Д360-2,5-б 121 2500 219 М24 8 420 360
ЗФ-30/4/К230-1,5-б 45,5 1500 159 М30 4 320 230
ЗФ-20/4/Д270-1,5-б 52 1500 168 М20 4 316 270
ЗДФ для силовых опор
ЗФ-24/8/Д310-2,5-б 123,5 2500 219 М24 8 400 310
ЗФ-30/12/Д440-3,0-б 224,5 3000 325 М30 12 550 440
ЗФ-30/12/Д500-3,0-б 268 3000 377 М30 12 610 500
ЗФ-36/12/Д540-3,0-б 397 3000 377 М36 12 670 540
ЗФ-20/8/Д360-2,5-б 121 2500 219 М20 8 420 360
ЗФ-30/12/Д372-2,5-б 144 2500 273 М20 12 420 372
ЗФ-24/12/Д396-2,5-б 190 2500 325 М24 12 456 396
ЗДФ для опор контактной сети
ЗФ-30/12/Д380-2,5-б 165 2500 299 М30 12 500 380
ЗФ-24/12/Д460-2,5-б 165 2500 273 М24 12 550 460
ЗФ-30/12/Д510-3,0-б 280,5 3000 325 М30 12 620 510
ЗФ-36/12/Д600-3,0-б 398 3000 377 М36 12 730 600
ЗФ-36/12/Д670-3,5-б 535 3500 530 М36 12 800 670
H - высота ЗДФ
D - диаметр трубы
d - номинальный диаметр резьбы крепежных деталей
n - количество отверстий под крепежные детали во фланце
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
* - указана полная расчетная масса металлоконструкции ЗДФ с учетом покрытия

Установка

Установка закладных элементов

Установка закладных элементов осуществляется в подготовленный котлован – после установки по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер не менее диаметра трубы закладной детали (Dн). Основные параметры фундамента (количество и марка бетона) в целом определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На установленный и залитый бетоном закладной элемент устанавливается опора. В зависимости от нагрузок и конструктивных требований для установки применяются резьбовые крепежные детали (болты, шпильки, гайки, шайбы), поставляемые комплектно с опорами. Установку оборудования допускается проводить только после набора фундаментом требуемой прочности.

Габаритные размеры

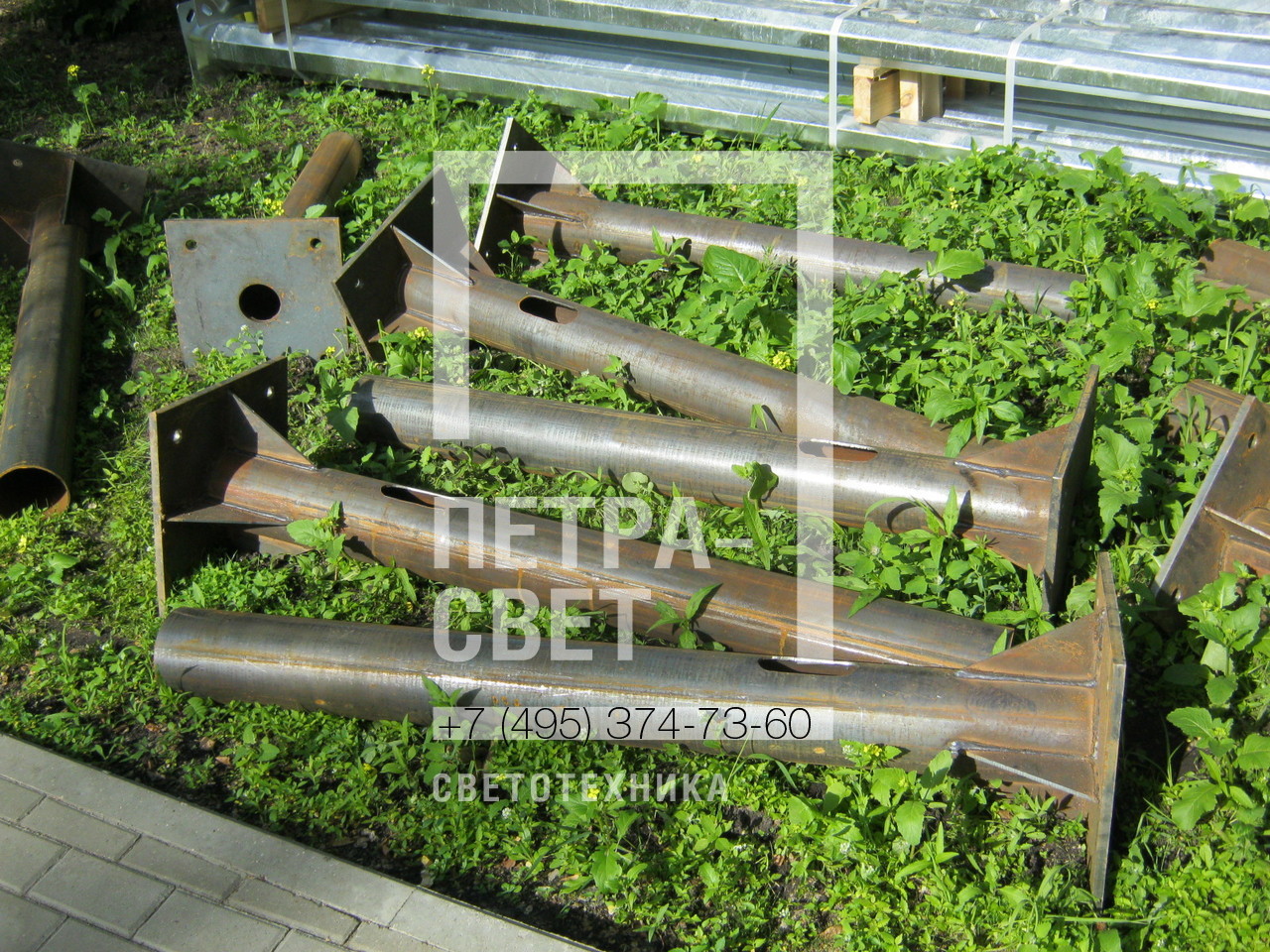

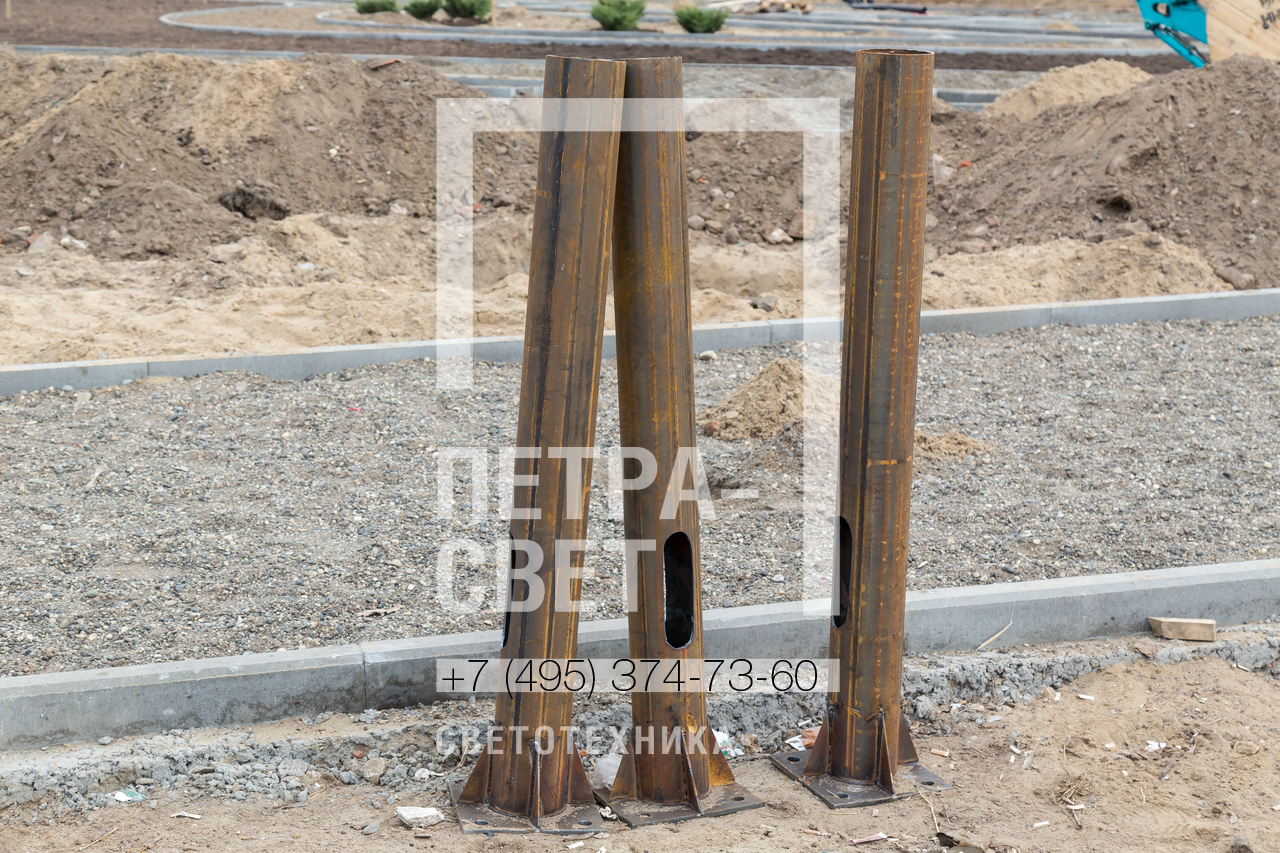

Галерея

1/3
2/3
3/3
