СП. Опора силовая прямостоечная трубчатая
  • Заложена в проект: 2382 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опора силовая прямостоечная трубчатая имеет очень обширную область эксплуатации. Она может применяться для прокладки СИП-кабелей, монтажа рекламных конструкций, обустройства освещения вдоль городских улиц, автомагистралей и т.д.

Особенность изделия заключается в ее высокой прочности. Это во многом связано с использованием высококачественного трубного проката высоких марок от самых передовых отечественных производителей, причем при отборе материалов учитывается нагрузка, которая будет оказываться в процессе эксплуатации, а также климатические условия.

Опора надежно защищается от коррозии путем горячего цинкования. Данное покрытие предотвращает появление ржавчины на металле в течение 25 лет или даже больше. Поверхность может быть дополнительно защищена краской. Подобная отделка обеспечивает изделие более привлекательным внешним видом. Но покраска при заказе оговаривается отдельно.

Трубчатая прямостоечная силовая опора монтируется в фундамент. При этом питание вводится через специальное отверстие в нижней ее части (для подземного подключения) или в верхней (для воздушного подключения).

Конструкция имеет небольшой ревизионный люк и монтажную планку, благодаря чему не возникает проблем при монтаже электрооборудования. От влаги электрооборудование защищает козырек, расположенный над люком.

Высота опоры, в зависимости от модификации, составляет от 8,5 до 11 метров. В результате можно подобрать опору для любых задач.

Список моделей

НазваниеНаименование
опоры
Масса*, кг Установочное место
кронштейна
Р**, кг Размеры, мм
H h1 h D1 D2
СП-300-9/11СП-300-9,0/11,0-01**-ц 332 О14 300 9000 2000 5250 219 159
СП-400-8,5/10,5СП-400-8,5/10,5-01**-ц 426 О2 400 8500 2000 5000 219 168
СП-400-8,5/11СП-400-8,5/11,0-01**-ц 451 О2 400 8500 2500 5000 219 168
СП-400-9/11СП-400-9,0/11,0-01**-ц 462 О2 400 9000 2000 4000 219 168
СП-600-11/13,5СП-600-11,0/13,5-01**-лк 892 О3 600 11000 2500 5000 325 219
СП-700-8,5/10,5СП-700-8,5/10,5-01**-ц 567 О3 700 8500 2000 3500 273 219
СП-700-8,5/11СП-700-8,5/11,0-01**-ц 595 О3 700 8500 2500 3500 273 219
СП-700-9/11СП-700-9,0/11,0-01**-ц 590 О3 700 9000 2000 4000 273 219
СП-800-9/11СП-800-9.0/11,0-01**-ц 752 О3 800 9000 2000 3500 325 219

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота подземной части опоры
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
* – указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** – способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Установка

Установка опор

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Габаритные размеры


Галерея

Подсветка опорами CП-400-8,5/10,5 беговой дорожки в заповеднике Коломенское, г.Москва. Однорожковый кронштейн на вершине опоры и воздушный подвод кабеля 1/14 Подсветка опорами CП-400-8,5/10,5 беговой дорожки в заповеднике Коломенское, г.Москва. Однорожковый кронштейн на вершине опоры и воздушный подвод кабеля

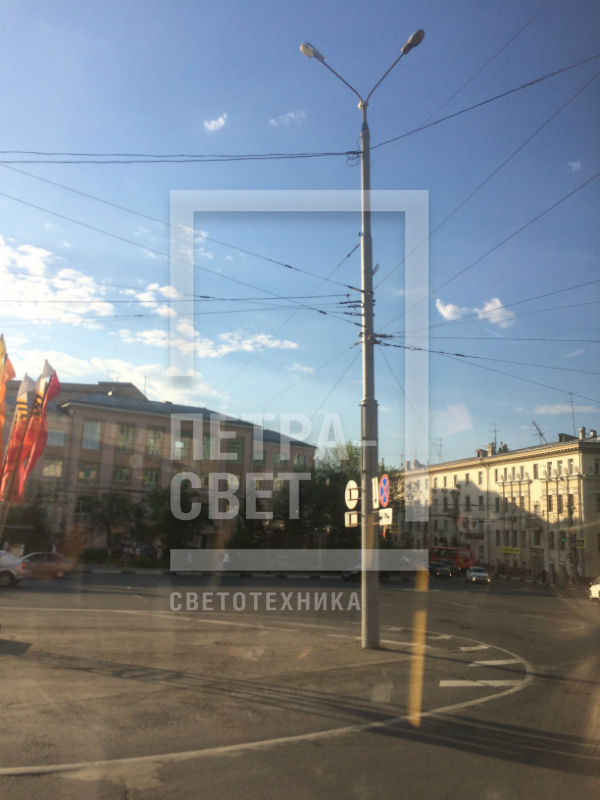

Воздушный подвод кабеля в отличии от подземного более экономичен и сократит ваши издержки на инсталляцию опор под ключ. Опоры CП-400-9,0/11,0-01 г.Москва 2/14 Воздушный подвод кабеля в отличии от подземного более экономичен и сократит ваши издержки на инсталляцию опор под ключ. Опоры CП-400-9,0/11,0-01 г.Москва
Защитив опору освещения от коррозии вы существенно продлите срок эксплуатации изделия, который может достигать 25 лет. На фото опора CП-600-11,0/1З,5 3/14 Защитив опору освещения от коррозии вы существенно продлите срок эксплуатации изделия, который может достигать 25 лет. На фото опора CП-600-11,0/1З,5
Для фиксации СИП кабеля к стволу опоры CП-800-9.0/11,0-01 используются специальные крепежи и хомуты. 4/14 Для фиксации СИП кабеля к стволу опоры CП-800-9.0/11,0-01 используются специальные крепежи и хомуты.
Прямостоечные опоры типа СП часто используются в парках, на аллеях и площадях. Опоры типа СП относительно дешевле опор с фланцевым методом соединения с закладной частью. На фото опора СП-400-9,0/11,0-01 5/14 Прямостоечные опоры типа СП часто используются в парках, на аллеях и площадях. Опоры типа СП относительно дешевле опор с фланцевым методом соединения с закладной частью. На фото опора СП-400-9,0/11,0-01
Опора СП-600-11,0/13,5-01 прямостоечная выдерживает нагрузку до 600 кг, высота надземной части 11 метров. 6/14 Опора СП-600-11,0/13,5-01 прямостоечная выдерживает нагрузку до 600 кг, высота надземной части 11 метров.
Две опоры СП-400-9,0/11,0 установленные друг на против друга удерживают тросы с закрепленными на них знаками дорожного движения. 7/14 Две опоры СП-400-9,0/11,0 установленные друг на против друга удерживают тросы с закрепленными на них знаками дорожного движения.
СП-800-9.0/11,0-01 выдерживает нагрузку до 800 кг, высота надземной части опоры 9м, верхний подвод кабеля. 8/14 СП-800-9.0/11,0-01 выдерживает нагрузку до 800 кг, высота надземной части опоры 9м, верхний подвод кабеля.
Силовая прямостоечная опора серии СП-700-9,0/11,0 обработана горячим цинком и покрашена порошковой краской с двухрожковым кронштейном на вершине. 9/14 Силовая прямостоечная опора серии СП-700-9,0/11,0 обработана горячим цинком и покрашена порошковой краской с двухрожковым кронштейном на вершине.
Монтаж опор СП производится в предварительно подготовленный котлован. Глубина котлована зависит от модели самой опоры и длины ее подземной части. На фото опора СП-400-9,0/11,0 г.Казань 10/14 Монтаж опор СП производится в предварительно подготовленный котлован. Глубина котлована зависит от модели самой опоры и длины ее подземной части. На фото опора СП-400-9,0/11,0 г.Казань
Столбы освещения серии СП многофункциональны. Они используются для освещения дорог, парков, площадей, промышленных территорий т.д. 11/14 Столбы освещения серии СП многофункциональны. Они используются для освещения дорог, парков, площадей, промышленных территорий т.д.
Диаметр верхней трубы опор типа СП составляет от 159мм - 219мм. Нижней - 219мм - 325мм. 12/14 Диаметр верхней трубы опор типа СП составляет от 159мм - 219мм. Нижней - 219мм - 325мм.
Собственный вес опор серии СП составляет 332 - 752 кг.Максимальная нагрузка на опору от 300 до 800 кг. 13/14 Собственный вес опор серии СП составляет 332 - 752 кг.Максимальная нагрузка на опору от 300 до 800 кг.
Силовые прямостоечные оцинкованные опоры серии СП монтируются не только на дорогах среднего значения и автомагистралях, но и в парках. Чтобы опора лучше вписывалась в ландшафтный дизайн и общий облик парка, у основания опоры устанавливается фигурный цокол 14/14 Силовые прямостоечные оцинкованные опоры серии СП монтируются не только на дорогах среднего значения и автомагистралях, но и в парках. Чтобы опора лучше вписывалась в ландшафтный дизайн и общий облик парка, у основания опоры устанавливается фигурный цокол
