Опора силовая фланцевая трубчатая (СФ) предназначена для уличного освещения, причем она может использоваться с большим количеством приборов освещения. Кроме того, она может применяться для монтажа рекламных щитов, подвеса кабелей и крепления прочих конструкций. Изделие обладает высокой прочностью, устойчивостью к статической боковой нагрузке.
Монтаж опоры осуществляется при помощи фланцевого соединения, поэтому для монтажа требуется специальная закладная. Фланцевое соединение имеет несколько достоинств:
Другой особенностью силовой фланцевой трубчатой опоры является использование для ее изготовления высококачественного трубного проката, который подбирается индивидуально с учетом условий эксплуатации изделия. Весь материал поступает от передовых отечественных производителей. Поверхность конструкции не подвержена коррозии на протяжении 25-30 лет благодаря горячему цинкованию.
В конструкции имеется ревизионное окно, которое по контуру усилено, благодаря этому упрощаются монтажные работы и обслуживание электрооборудования. В то же время наличие лючка не сказывается на долговечности изделия. Подвод кабеля питания возможен как воздушным, так и наземным способом.
В ассортименте имеется большой выбор модификаций опоры, высота которой может составлять от 8,5 до 11 метров.
| Название | Цена | Наименование
опоры | Наименование
закладного элемента фундамента | Масса*, кг | Обозначение
установочного места кронштейна | Р, кг | Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | h | D1 | D2 | d | n | А | Б | |||||||
| СФ-300-8,5 | 67100 | СФ-300-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 308 | О2, П2 | 300 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-8,5 | 80000 | СФ-400-8,5-01**-ц | ЗФ-20/8/Д360-2,5-б | 367 | О2, П2 | 400 | 8500 | 2500 | 4000 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-9 | 84800 | СФ-400-9,0-01**-ц | ЗФ-20/8/Д360-2,5-б | 389 | О2, П2 | 400 | 9000 | 2500 | 4500 | 219 | 168 | М20 | 8 | 420 | 360 |
| СФ-400-11 | 91700 | СФ-400-11,0-01**-ц | ЗФ-24/8/Д360-2,5-б | 421 | О2, П2 | 400 | 11 000 | 2500 | 5250 | 219 | 168 | М24 | 8 | 450 | 360 |
| СФ-700-8,5 | 102000 | СФ-700-8,5-01**-ц | ЗФ-20/8/Д372-2,5-б | 468 | О3, П3 | 700 | 8500 | 2500 | 3500 | 273 | 219 | М20 | 12 | 420 | 372 |
| СФ-700-9 | 106600 | СФ-700-9,0-01**-ц | ЗФ-20/8/Д372-2,5-б | 489 | О3, П3 | 700 | 9000 | 2500 | 4000 | 273 | 219 | М20 | 12 | 420 | 372 |
| СФ-700-11 | 116100 | СФ-700-11,0-01**-ц | ЗФ-30/8/Д360-3,0-б | 533 | О3, П3 | 700 | 11 00 | 3000 | 5250 | 273 | 219 | М30 | 8 | 460 | 360 |
P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).
Установка опор
Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.
Установка оборудования
На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

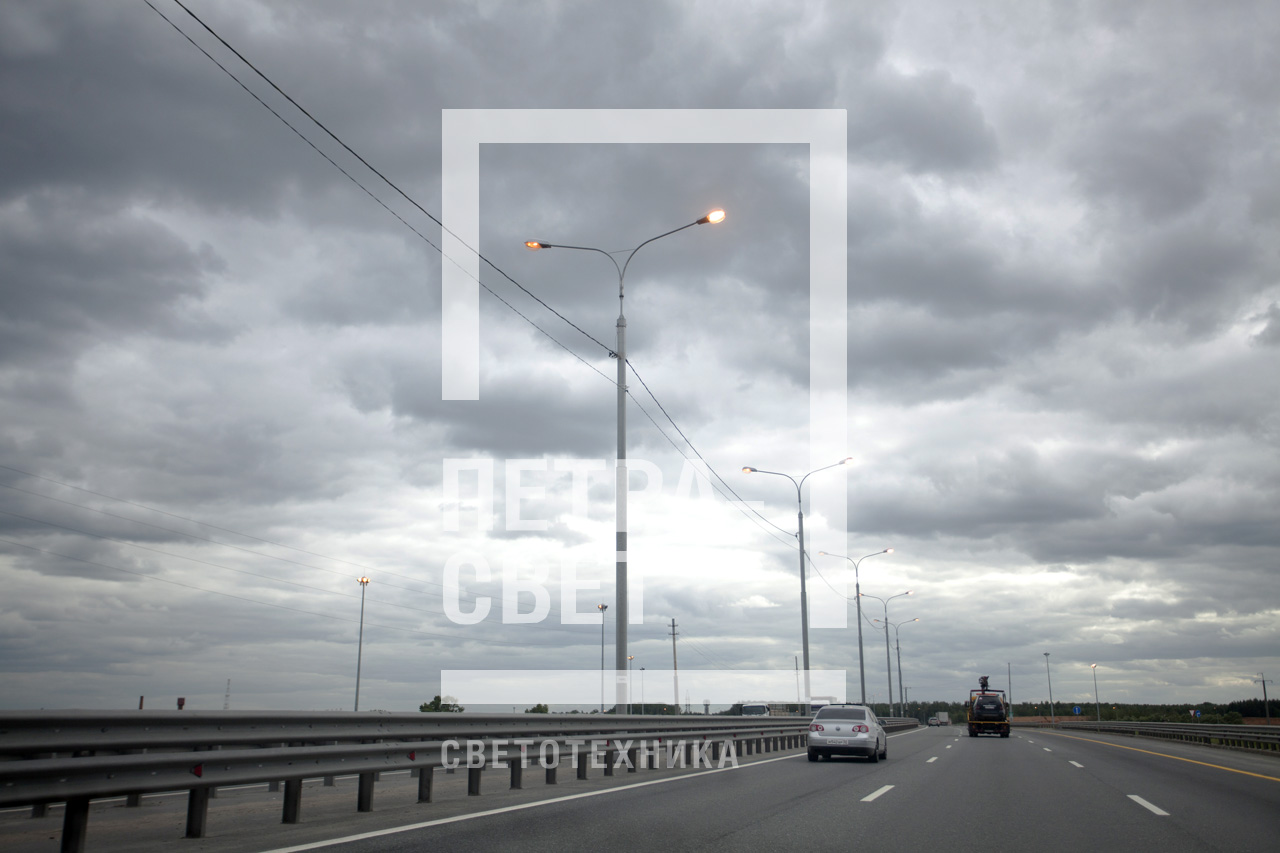

1/14 Освещение высокосростной магистрали с помощью силовых опор СФ-400-11,0-01**-ц. Нагрузка 400кг, высота опоры 11м, подвод кабеля воздушный.
2/14 Подсветка дорожной части на мосту в г.Владимир оцинкованными силовыми опорами серии СФ-400-9,0-01**-ц
3/14 Девятиметровые опоры с двухрожковым кронштейном СФ-700-9,0-01 защищенные от коррозии методом горячего цинкования. Кировская обл.
4/14 Освещение дорожного полотна в Тверской области обеспечено силовыми опорами СФ-400-8,5-01
5/14 Воздушная подводка СИП провода между опорами СФ-400 на въезде в г.Владимир
6/14 Трубчатые оцинкованные опоры СФ являются силовыми и способны выдерживать нагрузку от 300 до 700кг.Данные опоры установлены в парке Останкино г.Москва
7/14 Световые опоры типа СФ часто устанавливаются на дорогах с высоким и средним уровнем интенсивности автомобильного движения
8/14 Опора СФ-700-9,0-01 используется с закладной деталью серии ЗФ-20/8/Д372-2,5-б г.Раменское, Московская обл.
9/14 Для установки опор на мостах требуется фланцевое соединение и верхний тип подвода кабеля. Опоры серии СФ-400-11,0-01 отлично подходят для решения подобных задач.
10/14 Силовая опора серии СФ-400-9,0-01 установлена в центре Москвы. Для создания более привлекательного вида после горячего цинкования ствол опоры был окрашен порошковой краской.

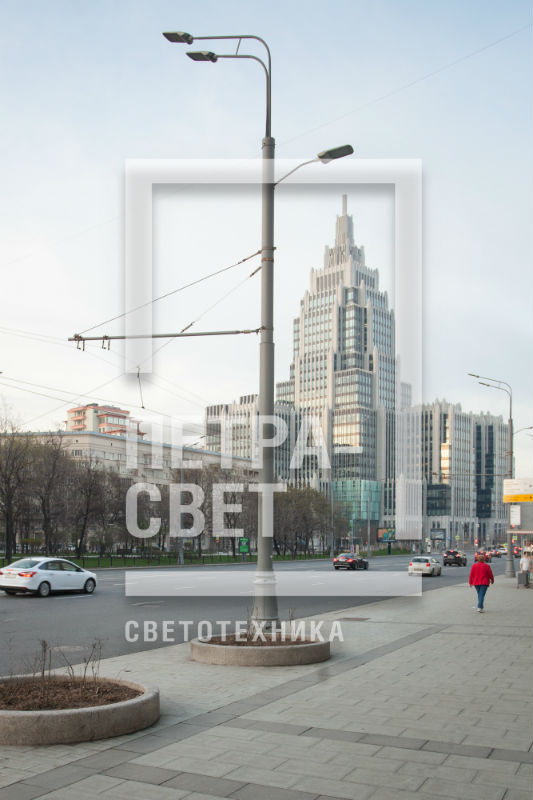

11/14 Данная опора серии СФ-400-8,5-01 имеет двухрожковый кронштейн на вершине и однорожковый кронштейн на нижнем уровне, а так же выносная консоль для крепления проводов городских электросетей.
12/14 Силовая опора типа СФ освещает остановку общественного транспорта и проезжую часть г.Москва
13/14 Вес силовых опор серии СФ от 300 до 530кг при высоте столба от 8,5 до 11 метров.
14/14 Использование фигурного цоколя у основания ствола силовой опоры серии СФ-400-8,5-01 делает ее более эстетически привлекательной и позволяет вписать в окружающее пространство современного города более гармонично
