НФГ Опора несиловая фланцевая граненая
  • Заложена в проект: 3309 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Опора нecилoвaя фланцевая граненая, сокращенно НФГ, предназначена исключительно для монтажа осветительных приборов. Последние крепятся к ней при помощи кронштейнов и переходников. Она представляет собой пустотелую конструкцию, которая изготавливается из листовой стали, благодаря чему обладает небольшим весом. Поверхность опоры покрыта слоем цинка, обеспечивающим защиту металла от коррозии в течение нескольких десятков лет.

Граненая поверхность изделия обеспечивает его дополнительной прочностью. Однако опору категорически нельзя использовать в качестве силовой. Монтаж осуществляется при помощи фланца на закладную деталь. Такой способ установки имеет несколько достоинств:

  • высокая скорость и простота установки;
  • возможность демонтажа опоры;
  • возможность замены опоры в случае ее повреждения.

Подвод питания осуществляется под землей через отверстия в закладном элементе. Благодаря лючку, предусмотренному в самой опоре, значительно упрощается установка электрокомплектующих. Козырек, расположенный над лючком, предотвращает попадание дождевой воды внутрь опоры.

Опора НФГ обладает привлекательным дизайном, поэтому может использоваться для освещения парковых зон, аллей, придомовых территорий, мостов, автомагистралей и прочего.

Список моделей

Обозначение Наименование опоры Наименование
закладного элемента
фундамента
Масса*, кг Обозначение
установочного места
кронштейна
Размеры, мм
H h1 d А Б B Г
НФГ-3 НФГ-3,0-02**-ц 3Ф-16/4/К140-1,0-б 21,6 Ф1 3000 1000 96 60 М16 190 140 450 70
НФГ-4 НФГ-4,0-02**-ц 3Ф-16/4/К140-1,0-б 29,4 Ф1 4000 1000 108 60 М16 190 140 450 70
НФГ-5 НФГ-5,0-05**-ц 3Ф-16/4/К140-1,2-б 48,0 Ф1 5000 1200 110 60 М16 190 140 500 70
НФГ-6 НФГ-6,0-05**-ц 3Ф-16/4/К140-1,2-б 63,0 Ф1 6000 1200 126 60 М16 190 140 500 70
НФГ-7 НФГ-7,0-05**-ц 3Ф-20/4/К230-1,5-б 83,0 Ф1 7000 1500 135 60 М20 320 230 500 70
НФГ-8 НФГ-8,0-05**-ц 3Ф-20/4/К230-1,5-б 100,0 Ф1 8000 1500 146 60 М20 320 230 500 80
НФГ-9 НФГ-9,0-05**-ц 3Ф-20/4/К230-2,0-б 125,0 Ф2, Ф3 9000 2000 160 75 М20 320 230 500 80
НФГ-10 НФГ-10,0(75)-05**-ц 3Ф-20/4/К230-2,0-б 142,0 Ф2, Ф3 10000 2000 170 75 М20 320 230 500 90
НФГ-10 НФГ-10,0(100)-05**-ц 3Ф-24/4/К230-2,0-б 178,0 Ф4, Ф5 10000 2000 210 100 М24 320 230 450 120
НФГ-11,5 НФГ-11,5(75)-02**-ц 3Ф-30/4/К300-2,0-б 190,0 Ф2, Ф3 11500 2000 200 75 М30 400 300 450 120
НФГ-11,5 НФГ-11,5(100)-02**-ц 3Ф-30/4/К300-2,0-б 223,0 Ф4, Ф5 11500 2000 232 100 М30 400 300 450 140
НФГ-14 НФГ-14,0-02**-ц 3Ф-36/4/К400-3,0-б 317,0 Ф4, Ф5 14000 3000 254 100 М36 490 400 434 117
НФГ-16 НФГ-16,0-02**-ц 3Ф-36/4/К400-3,0-б 373,0 Ф4, Ф5 16000 3000 276 100 М36 490 400 434 117

H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d - номинальный диаметр резьбы крепежных изделий
А - габаритный размер фланца
Б - межосевое расстояние крепежных деталей во фланце
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 - внутренний.

Установка

Установка опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Установка оборудования

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).

Габаритные размеры


Галерея

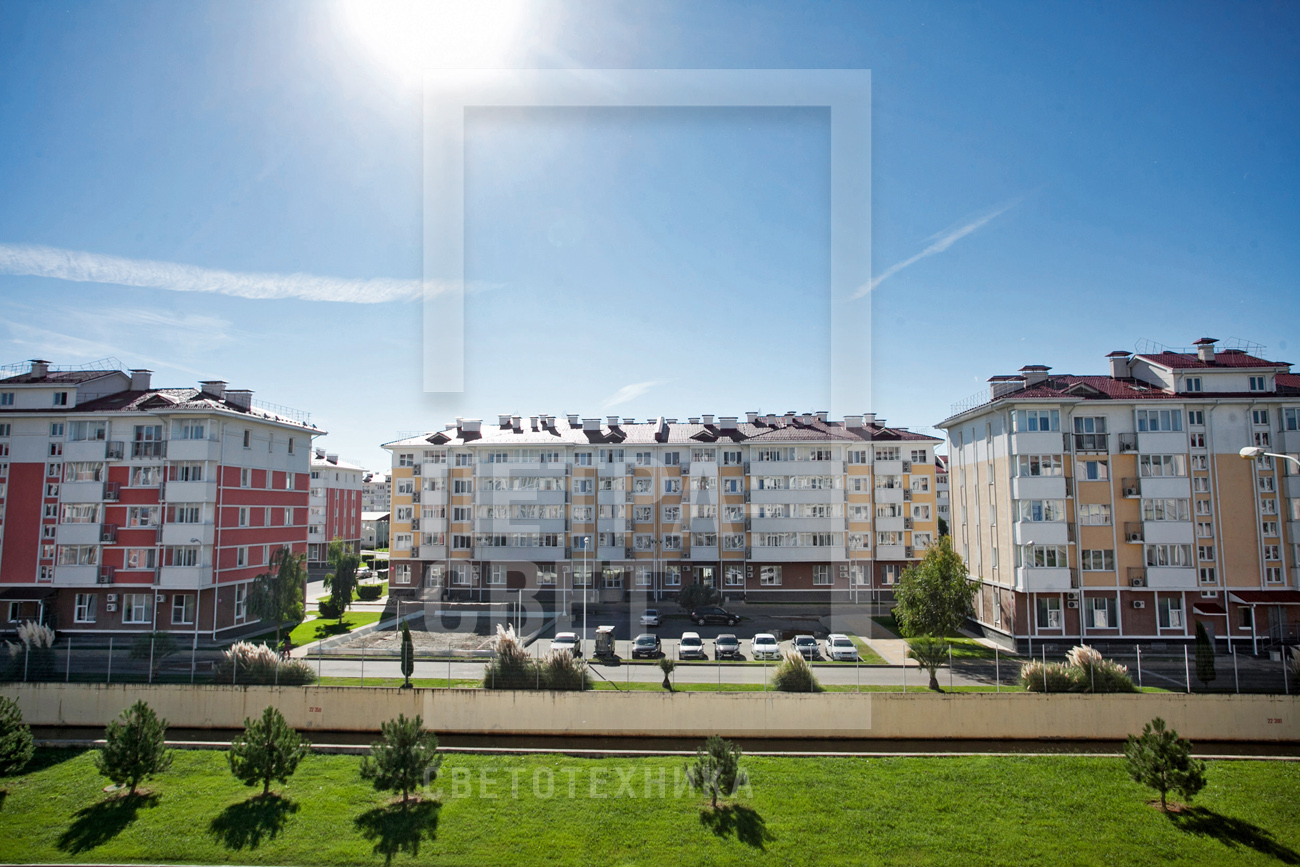

Опоры серии НФГ-7 прекрасно справляются со своей задачей при освещении практически любых объектов. В данных случае несиловые фланцевые граненые опоры установлены в г.Сочи неподалеку от Олимпийского парка на второстепенной дороге с небольшим потоком автом 1/15 Опоры серии НФГ-7 прекрасно справляются со своей задачей при освещении практически любых объектов. В данных случае несиловые фланцевые граненые опоры установлены в г.Сочи неподалеку от Олимпийского парка на второстепенной дороге с небольшим потоком автом
Эффективность освещения всей площади дорожного полотна определяется не только мощностью или световым потоком светильника, но и высотой, на которой размещается оборудование. Опоры марки НФГ позволяют выбирать высоту от трех до 16 метров. 2/15 Эффективность освещения всей площади дорожного полотна определяется не только мощностью или световым потоком светильника, но и высотой, на которой размещается оборудование. Опоры марки НФГ позволяют выбирать высоту от трех до 16 метров.
В последнее время к застройщикам новых жилых комплексов начали предъявлять больше требований не только по качеству строительства но и по благоустройству. Таким образом опоры освещения типа НФГ стали чаще применять в городской застройке. 3/15 В последнее время к застройщикам новых жилых комплексов начали предъявлять больше требований не только по качеству строительства но и по благоустройству. Таким образом опоры освещения типа НФГ стали чаще применять в городской застройке.
Чтобы оцинковать изделие марки НФГ, его помещают в ванну с горячим цинком.  Для цинкования длинных опор подходят только ванны не менее 12м в длину. После погружения в чашу с цинком опоре нужно остыть.  Для охлаждения опоры используют ванну с технической в 4/15 Чтобы оцинковать изделие марки НФГ, его помещают в ванну с горячим цинком. Для цинкования длинных опор подходят только ванны не менее 12м в длину. После погружения в чашу с цинком опоре нужно остыть. Для охлаждения опоры используют ванну с технической в
Для придания жесткости и большей ветроустойчивости конструкции НФГ ствол опоры сделан граненым. Это позволяет увеличить функционал изделия и размещать его в любом из возможных ветровых районов. 5/15 Для придания жесткости и большей ветроустойчивости конструкции НФГ ствол опоры сделан граненым. Это позволяет увеличить функционал изделия и размещать его в любом из возможных ветровых районов.
Чтобы закрепить на вершине стальной опоры НФГ кронштейн, у его основания на стволе приваривается ограничительная шайба, которая позволяет не проваливаться кронштейну в более широкую часть опоры. 6/15 Чтобы закрепить на вершине стальной опоры НФГ кронштейн, у его основания на стволе приваривается ограничительная шайба, которая позволяет не проваливаться кронштейну в более широкую часть опоры.
Освещение дворовой территории в ЖК “Седьмое Небо” в Нижнем Новгороде гранеными опорами НФГ-5. Для увеличения срока эксплуатации опоры наружного освещения были защищены горячим цинкованием. 7/15 Освещение дворовой территории в ЖК “Седьмое Небо” в Нижнем Новгороде гранеными опорами НФГ-5. Для увеличения срока эксплуатации опоры наружного освещения были защищены горячим цинкованием.
Для благоустройства территории ЖК “Седьмое Небо” в Нижнем Новгороде для освещения выбраны опоры марки НФГ-5. Относительно невысокая цена и простота доставки за счет небольших габаритов – главные преимущества изделия. 8/15 Для благоустройства территории ЖК “Седьмое Небо” в Нижнем Новгороде для освещения выбраны опоры марки НФГ-5. Относительно невысокая цена и простота доставки за счет небольших габаритов – главные преимущества изделия.
Фланцевые опоры НФГ очень практичны в применении благодаря многим параметрам: сравнительно небольшой вес, способ крепления к закладной детали и корректировки, а также возможность быстрой замены в случае повреждения. 9/15 Фланцевые опоры НФГ очень практичны в применении благодаря многим параметрам: сравнительно небольшой вес, способ крепления к закладной детали и корректировки, а также возможность быстрой замены в случае повреждения.
Опора НФГ имеет конусообразную форму, благодаря чему обеспечивается максимальная устойчивость за счет сбалансированности веса – низ тяжелый, верх легкий. Количество граней, выполняющих функцию ребер жесткости – восемь. 10/15 Опора НФГ имеет конусообразную форму, благодаря чему обеспечивается максимальная устойчивость за счет сбалансированности веса – низ тяжелый, верх легкий. Количество граней, выполняющих функцию ребер жесткости – восемь.
Несиловая опора НФГ-4 на территории прилегающей к стадиону “Спартак” (г.Москва) 11/15 Несиловая опора НФГ-4 на территории прилегающей к стадиону “Спартак” (г.Москва)

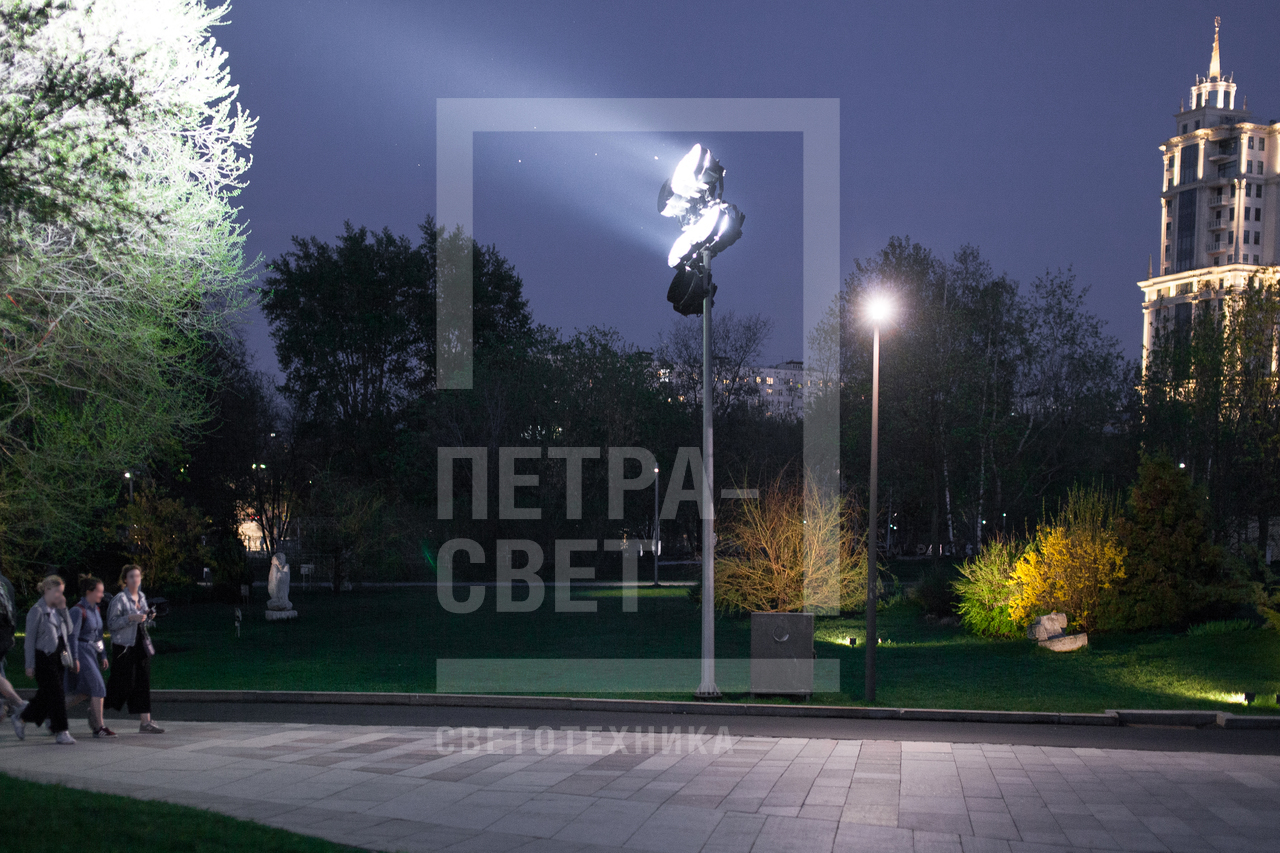

Несиловая опора НФГ-10 с прожекторной короной для освещения большой площади на территории у стадиона Спарта в городе Москва. 12/15 Несиловая опора НФГ-10 с прожекторной короной для освещения большой площади на территории у стадиона Спарта в городе Москва.
Несиловая опора НФГ-4 (ул. Болотная, г.Москва) 13/15 Несиловая опора НФГ-4 (ул. Болотная, г.Москва)
Производство несиловых граненых опор осуществляется из листовой стали на европейском и отечественном оборудовании высочайшего качества. Сначала выкраивается развертка, затем ее помещают на гибочный станок, после чего заготовка отправляется на сварку, где 14/15 Производство несиловых граненых опор осуществляется из листовой стали на европейском и отечественном оборудовании высочайшего качества. Сначала выкраивается развертка, затем ее помещают на гибочный станок, после чего заготовка отправляется на сварку, где
Благодаря своим ребрам жесткости (граням) опора НФГ способна выдерживать большую нагрузку чем аналогичная круглоконическая (Крымская наб., г.Москва) 15/15 Благодаря своим ребрам жесткости (граням) опора НФГ способна выдерживать большую нагрузку чем аналогичная круглоконическая (Крымская наб., г.Москва)
