ОГК-5. Опора граненая коническая в Москве

Описание

Опоры типа ОГК-5 – это изделия высотой 5 метров, которые могут удерживать мощный и тяжелый прибор освещения или несколько светильников на кронштейнах.

Фланцевый способ установки имеет следующие особенности:

Упрощается процедура монтажа. Операция по бетонированию закладной детали и операция по установке наземной части опоры разделены по времени. Поэтому их можно поручать разным бригадам. Отделение «мокрых» строительных процессов от прикручивания опоры защищает цинковое покрытие от царапин и сколов.
Упрощается выравнивание. Для ориентации опоры по вертикальной оси нужно придать правильное положение только закладной детали, а не всей высокой конструкции. Впоследствии при прикручивании фланца к ЗДФ ствол сам примет нужное положение.
При использовании фланца можно сместить ствол опоры относительно фундамента. Делается это с помощью дополнительно приобретаемой консоли. К такому варианту прибегают в случаях, когда опору нужно установить в месте, где нельзя сделать железобетонное основание (мост, склон и т.п.).
Фланцевое соединение является разъемным. Поэтому если в процессе эксплуатации ствол будет поврежден или изношен, его можно заменить на новый без разрушения фундамента и установки новой ЗДФ.

Для покупки фланцевых граненых конических опор воспользуйтесь формой заказа на сайте или позвоните нашим менеджерам.

Список моделей

Наименование ОГК	Высота, м	Вес, кг	Верхний диаметр, мм	Нижний диаметр, мм	Размер опорного фланца, мм	Межцентровое расстояние отверстий, мм
ОГК-5	5	58	60	156	250	160
ОГК-5	5	41	60	136	250	160
ОГК-5	5	36	58	100	150	110

Габаритные размеры

Галерея

Площадки для парковки транспорта перед отелями в Южном федеральном округе часто освещаются светильниками, размещёнными на опорах ОГК высотой пять метров. Они позволяют эффективно осветить пространство, не требуют значительных затрат времени и усилий на монтаж. Для установки опор достаточно забетонировать в грунте закладную деталь фундамента, после чего прикрутить наземный элемент с помощью болтов и гаек.

1/29 Площадки для парковки транспорта перед отелями в Южном федеральном округе часто освещаются светильниками, размещёнными на опорах ОГК высотой пять метров. Они позволяют эффективно осветить пространство, не требуют значительных затрат времени и усилий на монтаж. Для установки опор достаточно забетонировать в грунте закладную деталь фундамента, после чего прикрутить наземный элемент с помощью болтов и гаек.

На фотографии изображён оголовок опоры ОГК, в который вставлен кронштейн для светильника консольного типа. Используется однорожковая модель высотой один метр и вылетом 1,5 метра. Крепление производится с помощью хвостовика с ограничительной шайбой, фиксация осуществляется с помощью болтов. Ограничительная шайба не даёт кронштейну провалиться внутрь ствола больше, чем это предусмотрено его конструкцией.

2/29 На фотографии изображён оголовок опоры ОГК, в который вставлен кронштейн для светильника консольного типа. Используется однорожковая модель высотой один метр и вылетом 1,5 метра. Крепление производится с помощью хвостовика с ограничительной шайбой, фиксация осуществляется с помощью болтов. Ограничительная шайба не даёт кронштейну провалиться внутрь ствола больше, чем это предусмотрено его конструкцией.

На фото изображена стандартная фланцевая гранёная опора высотой пять метров, установленная на ул. Приморской в Адлере. В этой модели на оголовок установлен двухрожковый кронштейн с длинным вылетом под консольные светильники. Такой вариант комплектации даёт возможность осветить пространство по обе стороны от ствола опоры. На кронштейне установлены светильники с натриевыми лампами.

3/29 На фото изображена стандартная фланцевая гранёная опора высотой пять метров, установленная на ул. Приморской в Адлере. В этой модели на оголовок установлен двухрожковый кронштейн с длинным вылетом под консольные светильники. Такой вариант комплектации даёт возможность осветить пространство по обе стороны от ствола опоры. На кронштейне установлены светильники с натриевыми лампами.

Опоры ОГК делаются из листовой стали, которая гнётся на гибочных гидравлических станах. Соединение осуществляется с помощью одного сварного продольного шва, что увеличивает прочность в сравнении с поперечным свариванием. По желанию покупателя опора может комплектоваться различными кронштейнами. Чаще всего применяются однорожковые стандартные радиусные и безрадиусные модели, двух‐, трёх‐ или четырёхрожковые. Вынос и высота могут варьироваться по желанию заказчика.

4/29 Опоры ОГК делаются из листовой стали, которая гнётся на гибочных гидравлических станах. Соединение осуществляется с помощью одного сварного продольного шва, что увеличивает прочность в сравнении с поперечным свариванием. По желанию покупателя опора может комплектоваться различными кронштейнами. Чаще всего применяются однорожковые стандартные радиусные и безрадиусные модели, двух‐, трёх‐ или четырёхрожковые. Вынос и высота могут варьироваться по желанию заказчика.

Опоры защищаются от коррозии методом горячего цинкования. Это длительный технологический процесс, который включает в себя предварительную очистку и подготовку поверхности к нанесению слоя цинка. Ствол обезжиривается для удаления следов смазочных материалов и протравливается раствором кислоты. В результате улучшается адгезия цинка к углеродистой стали, срок службы цинкового покрытия достигает 15 лет, а общее время эксплуатации опоры 30 лет.

5/29 Опоры защищаются от коррозии методом горячего цинкования. Это длительный технологический процесс, который включает в себя предварительную очистку и подготовку поверхности к нанесению слоя цинка. Ствол обезжиривается для удаления следов смазочных материалов и протравливается раствором кислоты. В результате улучшается адгезия цинка к углеродистой стали, срок службы цинкового покрытия достигает 15 лет, а общее время эксплуатации опоры 30 лет.

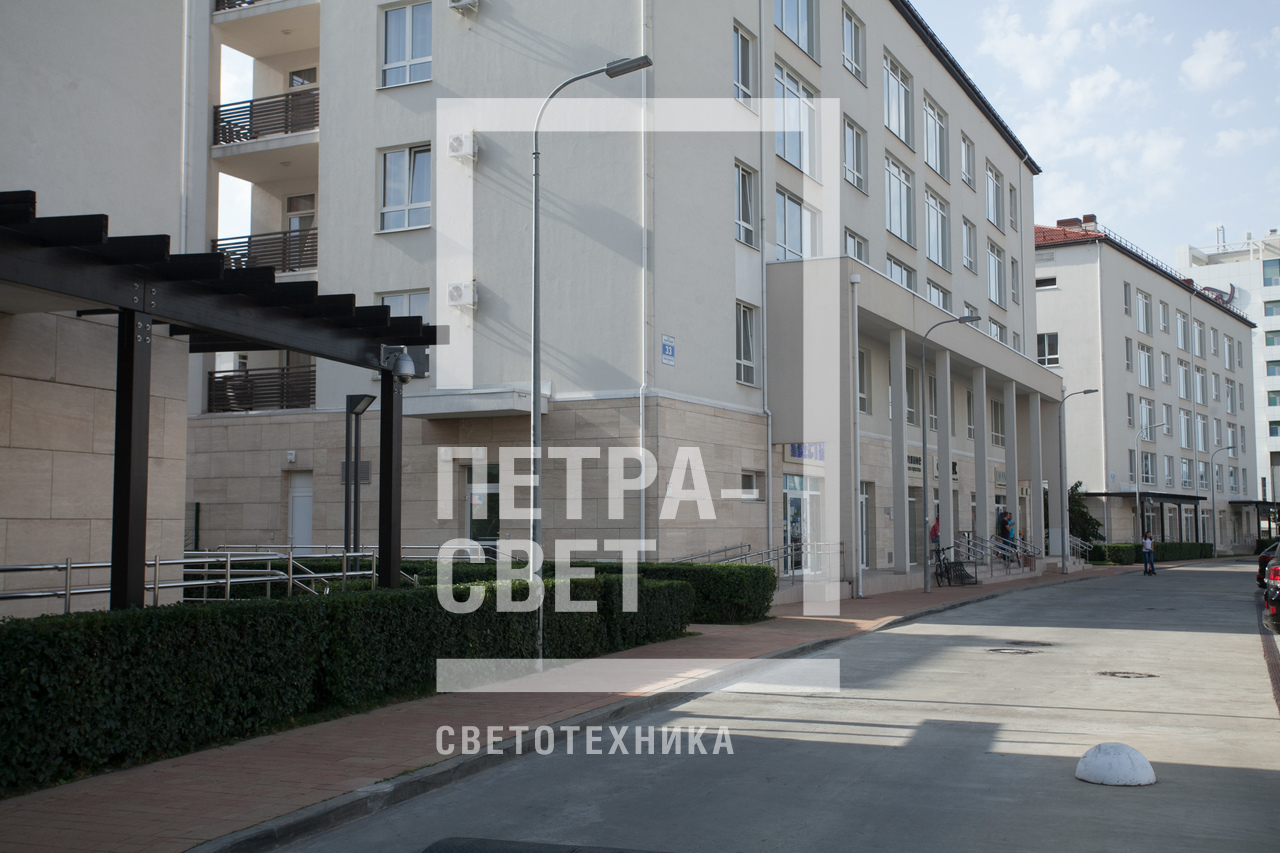

Осветительные конструкции типа ОГК часто применяются для освещения территорий жилых комплексов. Они имеют доступную стоимость благодаря малой материалоёмкости, но и высокую прочность из‐за гранёной формы поперечного сечения ствола. Установка светодиодных светильников на верхушку опоры даёт возможность сократить затраты электроэнергии на освещение.

6/29 Осветительные конструкции типа ОГК часто применяются для освещения территорий жилых комплексов. Они имеют доступную стоимость благодаря малой материалоёмкости, но и высокую прочность из‐за гранёной формы поперечного сечения ствола. Установка светодиодных светильников на верхушку опоры даёт возможность сократить затраты электроэнергии на освещение.

Опоры ОГК имеют унифицированный индустриальный дизайн и хорошо вписываются в городскую инфраструктуру. Их применяют для освещения парковок транспорта, контрольно‐пропускных пунктов. Благодаря подземной подводке кабеля между опорами отсутствуют силовые линии, что улучшает внешний вид освещаемого объекта.

7/29 Опоры ОГК имеют унифицированный индустриальный дизайн и хорошо вписываются в городскую инфраструктуру. Их применяют для освещения парковок транспорта, контрольно‐пропускных пунктов. Благодаря подземной подводке кабеля между опорами отсутствуют силовые линии, что улучшает внешний вид освещаемого объекта.

Опоры ОГК можно устанавливать для освещения дорог с малой и средней интенсивностью движения. Установка кронштейнов с разной длиной вылета позволяет разместить световое пятно на нужной части дороги. Защита методом горячего цинкования предотвращает преждевременный выход из строя конструкции из‐за контакта с агрессивными веществами.

8/29 Опоры ОГК можно устанавливать для освещения дорог с малой и средней интенсивностью движения. Установка кронштейнов с разной длиной вылета позволяет разместить световое пятно на нужной части дороги. Защита методом горячего цинкования предотвращает преждевременный выход из строя конструкции из‐за контакта с агрессивными веществами.

На фотографии представлена опора, которая используется для освещения пешеходной дорожки в курортном городе. Благодаря минималистичному внешнему виду она отлично сочетается с другими элементами оформления улицы (перилами и т.п.). Дополнительный плюс – простая установка с помощью фланца на предварительно забетонированную закладную деталь.

9/29 На фотографии представлена опора, которая используется для освещения пешеходной дорожки в курортном городе. Благодаря минималистичному внешнему виду она отлично сочетается с другими элементами оформления улицы (перилами и т.п.). Дополнительный плюс – простая установка с помощью фланца на предварительно забетонированную закладную деталь.

Одни и те же опоры ОГК можно использовать для освещения автомобильных дорог и парковок либо стоянок для транспорта. Размещение приборов освещения на высоте пять метров позволяет равномерно осветить открытое пространство в условиях плотной застройки.

10/29 Одни и те же опоры ОГК можно использовать для освещения автомобильных дорог и парковок либо стоянок для транспорта. Размещение приборов освещения на высоте пять метров позволяет равномерно осветить открытое пространство в условиях плотной застройки.

Высота опоры, изображённой на фото, составляет пять метров. На ней установлен радиальный кронштейн с одним рожком под консольный светильник. Он создаёт заливающее освещение проезжей части. Варьируя угол наклона верхней части конструкции, можно изменять положение светового пятна и распределение света по дороге. Благодаря этому опору можно адаптировать под решение большого спектра задач.

11/29 Высота опоры, изображённой на фото, составляет пять метров. На ней установлен радиальный кронштейн с одним рожком под консольный светильник. Он создаёт заливающее освещение проезжей части. Варьируя угол наклона верхней части конструкции, можно изменять положение светового пятна и распределение света по дороге. Благодаря этому опору можно адаптировать под решение большого спектра задач.

Опоры ОГК имеют полую конструкцию, вся электрическая часть проложена внутри ствола и не видна снаружи. От клеммной колодки в ревизионном отверстии провод тянется по стволу и через оголовок входит в кронштейн и подключается к светильнику. Благодаря этому упрощается процесс технического обслуживания осветительной конструкции. Ревизионное отверстие для работы с коммутационным узлом размещено на высоте около одного метра от грунта и закрыто от посторонних и дождя крышкой с ключом.

12/29 Опоры ОГК имеют полую конструкцию, вся электрическая часть проложена внутри ствола и не видна снаружи. От клеммной колодки в ревизионном отверстии провод тянется по стволу и через оголовок входит в кронштейн и подключается к светильнику. Благодаря этому упрощается процесс технического обслуживания осветительной конструкции. Ревизионное отверстие для работы с коммутационным узлом размещено на высоте около одного метра от грунта и закрыто от посторонних и дождя крышкой с ключом.

Опоры ОГК делаются из листового металла, который сгибается на гидравлическом гибочном стане таким образом, чтобы ствол приобрёл коническую многогранную форму. Технологические линии позволяют делать стволы высотой до 12 метров. Сваривание листа производится продольным сварным швом на автоматизированном станке для получения постоянного качества соединения. За одну смену завод по производству опор делает до 40 готовых изделий.

13/29 Опоры ОГК делаются из листового металла, который сгибается на гидравлическом гибочном стане таким образом, чтобы ствол приобрёл коническую многогранную форму. Технологические линии позволяют делать стволы высотой до 12 метров. Сваривание листа производится продольным сварным швом на автоматизированном станке для получения постоянного качества соединения. За одну смену завод по производству опор делает до 40 готовых изделий.

Опора типа ОГК является несиловой, поэтому предназначена для освещения дорог со средней и малой интенсивностью движения, средних по площади открытых площадок. Ствол конструкции не может выдержать нагрузку от очень тяжёлых приборов освещения или большого количества светильников. Однако конструкция рассчитана таким образом, чтобы безопасность её эксплуатации обеспечивалась даже в районах с повышенной ветровой нагрузкой. При необходимости в конструкцию вносятся дополнительные изменения или увеличивается толщина стали ствола. Чаще всего на опорах этого типа устанавливаются консольные светильники на радиальных или безрадиальных кронштейнах.

14/29 Опора типа ОГК является несиловой, поэтому предназначена для освещения дорог со средней и малой интенсивностью движения, средних по площади открытых площадок. Ствол конструкции не может выдержать нагрузку от очень тяжёлых приборов освещения или большого количества светильников. Однако конструкция рассчитана таким образом, чтобы безопасность её эксплуатации обеспечивалась даже в районах с повышенной ветровой нагрузкой. При необходимости в конструкцию вносятся дополнительные изменения или увеличивается толщина стали ствола. Чаще всего на опорах этого типа устанавливаются консольные светильники на радиальных или безрадиальных кронштейнах.

Опоры ОГК могут использоваться для освещения дорог на территории отельных комплексов и домов отдыха. Транспортные магистрали в этом случае относятся к дорогам местного назначения обычного типа V категории. Низкий трафик на дороге не требует яркого освещения. Поэтому лучшим вариантом с учётом цены и характеристик станет опора гранёная коническая с высотой ствола пять метров.

15/29 Опоры ОГК могут использоваться для освещения дорог на территории отельных комплексов и домов отдыха. Транспортные магистрали в этом случае относятся к дорогам местного назначения обычного типа V категории. Низкий трафик на дороге не требует яркого освещения. Поэтому лучшим вариантом с учётом цены и характеристик станет опора гранёная коническая с высотой ствола пять метров.

Осветительные конструкции типа ОГК независимо от места их установки и сферы использования цинкуются для защиты от коррозии. После обработки они приобретают светлый или тёмный серебристый цвет. При необходимости поверх слоя цинка их можно окрасить порошковой краской. Благодаря особенностям технологии нанесения цинка барьерный слой формируется снаружи и внутри опоры, что увеличивает срок эксплуатации опоры до 25‐30 лет.

16/29 Осветительные конструкции типа ОГК независимо от места их установки и сферы использования цинкуются для защиты от коррозии. После обработки они приобретают светлый или тёмный серебристый цвет. При необходимости поверх слоя цинка их можно окрасить порошковой краской. Благодаря особенностям технологии нанесения цинка барьерный слой формируется снаружи и внутри опоры, что увеличивает срок эксплуатации опоры до 25‐30 лет.

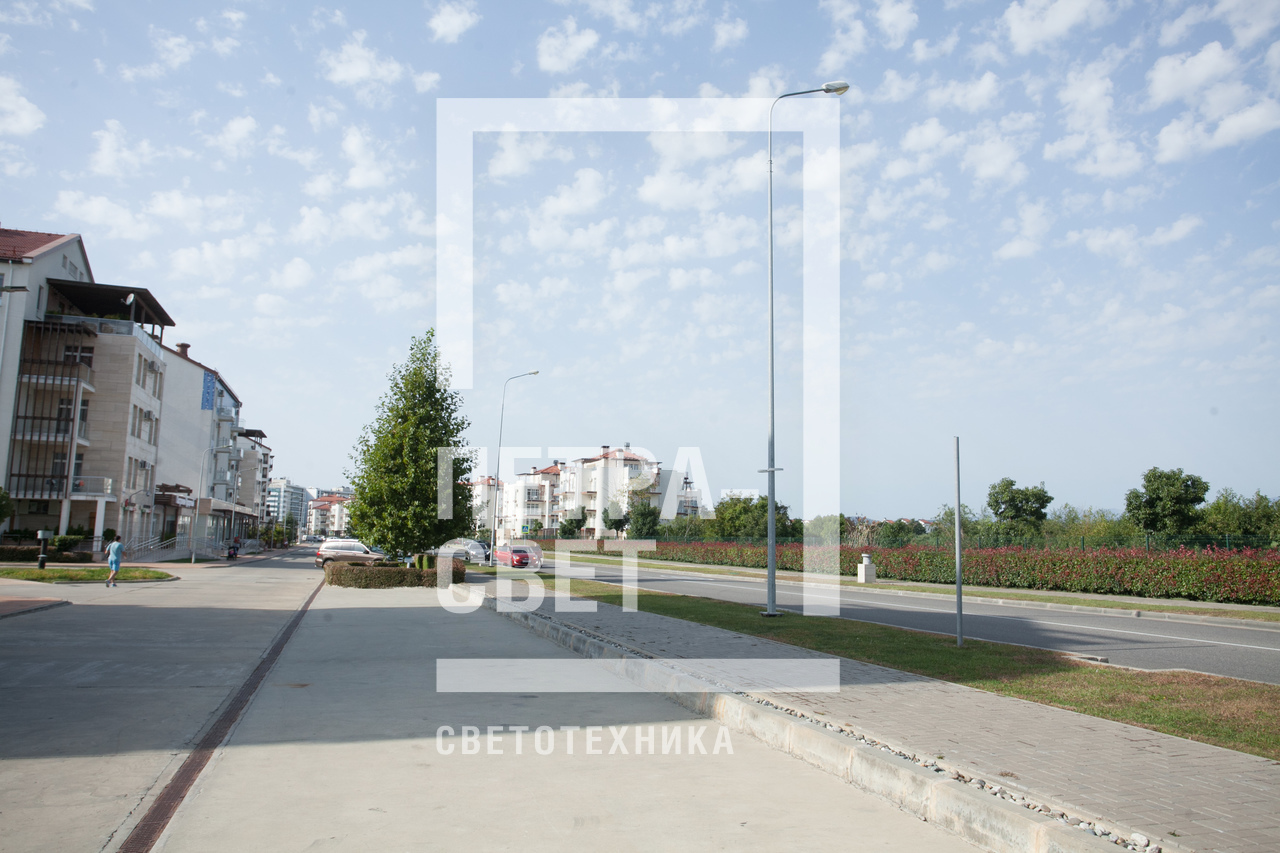

В России для освещения территорий с малоэтажной застройкой, улиц коттеджных посёлков и небольших населённых пунктов всё чаще начинают использовать металлические оцинкованные опоры с гранёным коническим стволом марки ОГК. Они стоят относительно недорого, легко устанавливаются на фланец и не требуют значительных затрат при обслуживании. Размер освещаемого пространства можно регулировать путём изменения мощности светильника, высоты ствола, вылета и высоты кронштейна.

17/29 В России для освещения территорий с малоэтажной застройкой, улиц коттеджных посёлков и небольших населённых пунктов всё чаще начинают использовать металлические оцинкованные опоры с гранёным коническим стволом марки ОГК. Они стоят относительно недорого, легко устанавливаются на фланец и не требуют значительных затрат при обслуживании. Размер освещаемого пространства можно регулировать путём изменения мощности светильника, высоты ствола, вылета и высоты кронштейна.

На фото изображены опоры освещения, которые используются для освещения двухполосной автомобильной дороги для подъезда к отелю Radisson в Сочи Краснодарского края. Опоры ОГК установлены вдоль одного края дороги, но благодаря длинному выносу кронштейна освещают всю поверхность транспортной магистрали. Они защищены слоем цинка для предотвращения коррозии при эксплуатации в воздухе с повышенной влажностью. В этом варианте комплектации используются кронштейны типа «Стандарт» высотой 1,5 м и вылетом 1,5 м. В качестве прибора освещения применяется светильник «Галад», модель «Орион».

18/29 На фото изображены опоры освещения, которые используются для освещения двухполосной автомобильной дороги для подъезда к отелю Radisson в Сочи Краснодарского края. Опоры ОГК установлены вдоль одного края дороги, но благодаря длинному выносу кронштейна освещают всю поверхность транспортной магистрали. Они защищены слоем цинка для предотвращения коррозии при эксплуатации в воздухе с повышенной влажностью. В этом варианте комплектации используются кронштейны типа «Стандарт» высотой 1,5 м и вылетом 1,5 м. В качестве прибора освещения применяется светильник «Галад», модель «Орион».

Застройщики, которые выполняют строительство жилых комплексов и объектов для отдыха людей, обязаны беспокоиться об их безопасном передвижении в тёмное время суток на автобусах и пешком. Поэтому наличие системы уличного освещения является обязательным. Оптимальным решением подобной задачи является использование опор ОГК, которые легко монтируются на закладную деталь в грунт. Для фиксации опоры применяются болты, поэтому наземную часть легко демонтировать и заменить без разрушения фундамента.

19/29 Застройщики, которые выполняют строительство жилых комплексов и объектов для отдыха людей, обязаны беспокоиться об их безопасном передвижении в тёмное время суток на автобусах и пешком. Поэтому наличие системы уличного освещения является обязательным. Оптимальным решением подобной задачи является использование опор ОГК, которые легко монтируются на закладную деталь в грунт. Для фиксации опоры применяются болты, поэтому наземную часть легко демонтировать и заменить без разрушения фундамента.

Для изготовления опор типа ОГК используется листовой металл. Он поставляется в рулонах, после чего режется с помощью плазменных аппаратов на отдельные детали согласно чертежам. После этого производится гибка на гидравлических станах, а затем – сваривание на автоматической линии и цинкование. Технологический процесс контролируется на всём протяжении для соблюдения действующих стандартов качества. Несмотря на сложность процесса производства, срок поставки опор ОГК в адрес заказчика занимает не более восьми недель. Чаще всего производитель справляется быстрее благодаря наличию запаса опор на складе.

20/29 Для изготовления опор типа ОГК используется листовой металл. Он поставляется в рулонах, после чего режется с помощью плазменных аппаратов на отдельные детали согласно чертежам. После этого производится гибка на гидравлических станах, а затем – сваривание на автоматической линии и цинкование. Технологический процесс контролируется на всём протяжении для соблюдения действующих стандартов качества. Несмотря на сложность процесса производства, срок поставки опор ОГК в адрес заказчика занимает не более восьми недель. Чаще всего производитель справляется быстрее благодаря наличию запаса опор на складе.

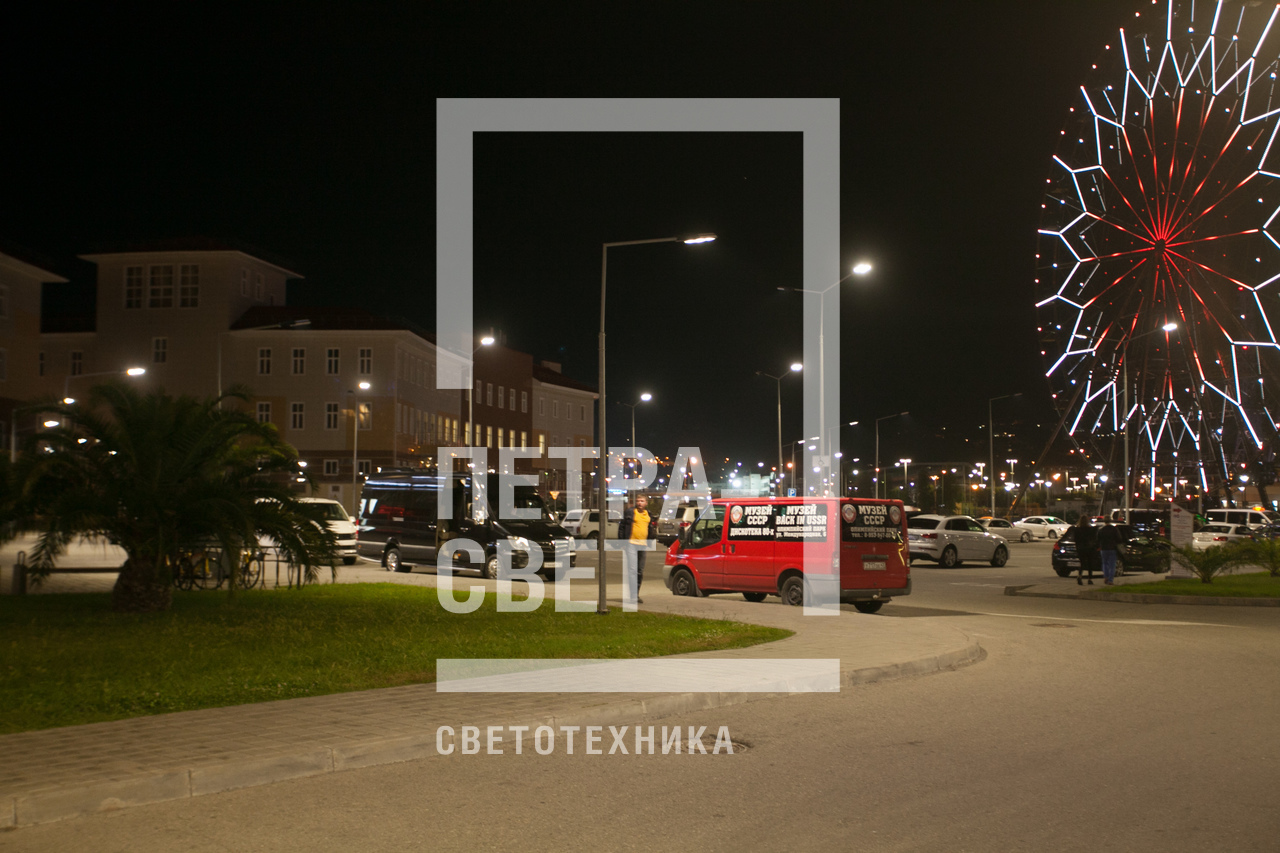

Адлер города Сочи в ночное время. Это один из наиболее популярных туристических объектов, где постоянно проходит большое количество людей и передвигается множество автомобилей и автобусов. Поэтому большую важность имеет качественная система уличного освещения. Безопасность всех участников дорожного движения обеспечивается за счёт использования опор производства компании «Петра Свет». Предприятие имеет все необходимые ресурсы для поставки гранёных опор типа ОГК в адрес застройщиков в любые регионы России.

21/29 Адлер города Сочи в ночное время. Это один из наиболее популярных туристических объектов, где постоянно проходит большое количество людей и передвигается множество автомобилей и автобусов. Поэтому большую важность имеет качественная система уличного освещения. Безопасность всех участников дорожного движения обеспечивается за счёт использования опор производства компании «Петра Свет». Предприятие имеет все необходимые ресурсы для поставки гранёных опор типа ОГК в адрес застройщиков в любые регионы России.

На фотографии хорошо виден узел установки опоры на месте её использования. Для монтажа используется фланец. Он имеет квадратную форму и отверстия по углам для крепления с помощью болтов и гаек. Узел находится над поверхностью земли для удобного демонтажа при повреждении опоры в процессе эксплуатации. При первоначальном монтаже в предварительно пробуренное отверстие вставляется ЗДФ, которая бетонируется. При повторной установке эту операцию проводить не нужно. На фотографии представлены опоры с двухрожковыми безрадиусными светильниками, которые могут освещать пространство по обе стороны от ствола.

22/29 На фотографии хорошо виден узел установки опоры на месте её использования. Для монтажа используется фланец. Он имеет квадратную форму и отверстия по углам для крепления с помощью болтов и гаек. Узел находится над поверхностью земли для удобного демонтажа при повреждении опоры в процессе эксплуатации. При первоначальном монтаже в предварительно пробуренное отверстие вставляется ЗДФ, которая бетонируется. При повторной установке эту операцию проводить не нужно. На фотографии представлены опоры с двухрожковыми безрадиусными светильниками, которые могут освещать пространство по обе стороны от ствола.

На фото изображены опоры ОГК, которые применяются для освещения туристической улицы в г.Сочи. Наличие большого количества магазинов и заведений общественного питания приводят к тому, что трафик пешеходов и транспортных средств не уменьшается и в ночное время. Поэтому большую важность имеет эффективное освещение пешеходной зоны и проезжей части. Опоры ОГК‐5 с консольными светильниками на 100% справляются с поставленной задачей. Для удобного размещения опор использовали фланцевые конструкции и установили кронштейны с длинным вылетом. Общий вес конструкции около 60 кг, что упрощает транспортировку и монтаж.

23/29 На фото изображены опоры ОГК, которые применяются для освещения туристической улицы в г.Сочи. Наличие большого количества магазинов и заведений общественного питания приводят к тому, что трафик пешеходов и транспортных средств не уменьшается и в ночное время. Поэтому большую важность имеет эффективное освещение пешеходной зоны и проезжей части. Опоры ОГК‐5 с консольными светильниками на 100% справляются с поставленной задачей. Для удобного размещения опор использовали фланцевые конструкции и установили кронштейны с длинным вылетом. Общий вес конструкции около 60 кг, что упрощает транспортировку и монтаж.

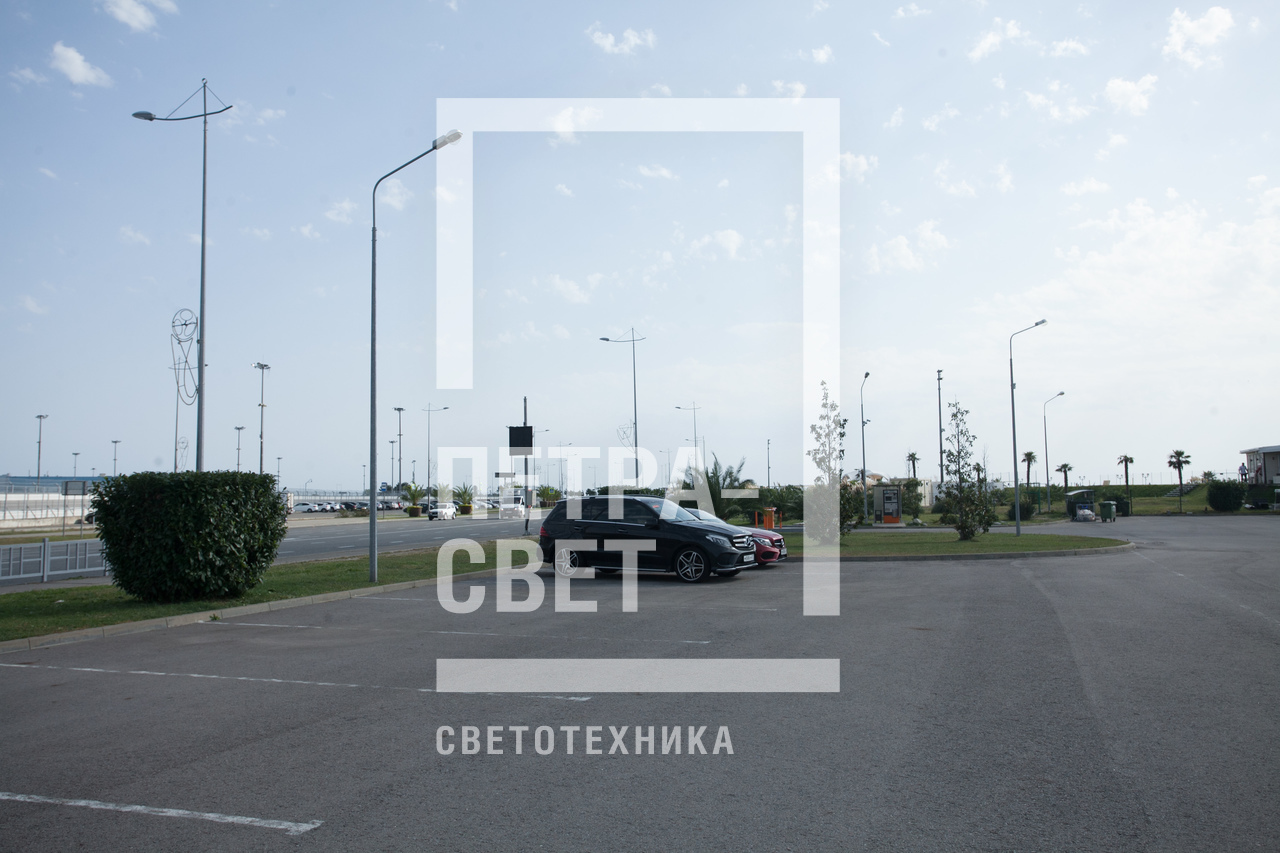

На фото представлена освещённая парковка недалеко от территории Олимпийского парка в Сочи. Для её освещения используются оцинкованные опоры ОГК высотой пять метров. На их оголовках установлены двухрожковые кронштейны с консолями, направленными в разные стороны от ствола. Это позволяет осветить большое пространство с использованием меньшего количества опор. Большая световая эффективность сочетается с удобством перемещения по площадке. Высота пять метров позволяет световому потоку рассеяться по большой площади.

24/29 На фото представлена освещённая парковка недалеко от территории Олимпийского парка в Сочи. Для её освещения используются оцинкованные опоры ОГК высотой пять метров. На их оголовках установлены двухрожковые кронштейны с консолями, направленными в разные стороны от ствола. Это позволяет осветить большое пространство с использованием меньшего количества опор. Большая световая эффективность сочетается с удобством перемещения по площадке. Высота пять метров позволяет световому потоку рассеяться по большой площади.

На гранёные опоры типа ОГК‐5 благодаря унифицированному оголовку можно устанавливать разные кронштейны для светильников. Доступны варианты с одним или несколькими рожками, расположенными под разными углами друг к другу. Конструкция разработана таким образом что успешно может справляться с задачами по освещению как на дорогах так и прилегающих территориях.

25/29 На гранёные опоры типа ОГК‐5 благодаря унифицированному оголовку можно устанавливать разные кронштейны для светильников. Доступны варианты с одним или несколькими рожками, расположенными под разными углами друг к другу. Конструкция разработана таким образом что успешно может справляться с задачами по освещению как на дорогах так и прилегающих территориях.

На осветительные опоры типа ОГК можно устанавливать кронштейны с длинным выносом. Это даёт возможность удобно разместить ствол конструкции на газоне, но при этом обеспечить эффективное освещение широкого тротуара или зоны для проезда автомобилей.

26/29 На осветительные опоры типа ОГК можно устанавливать кронштейны с длинным выносом. Это даёт возможность удобно разместить ствол конструкции на газоне, но при этом обеспечить эффективное освещение широкого тротуара или зоны для проезда автомобилей.

Благодаря фланцевому способу монтажа упрощается процесс установки опоры на улицах с уже построенной инфраструктурой. При повреждении наземной части ствол можно демонтировать с закладной детали и установить новый без повторного устройства фундамента. Поэтому при необходимости замены изображённой на фото опоры живая изгородь не будет повреждена.

27/29 Благодаря фланцевому способу монтажа упрощается процесс установки опоры на улицах с уже построенной инфраструктурой. При повреждении наземной части ствол можно демонтировать с закладной детали и установить новый без повторного устройства фундамента. Поэтому при необходимости замены изображённой на фото опоры живая изгородь не будет повреждена.

Несмотря на минималистичный дизайн, опоры этой разновидности могут использоваться для освещения пешеходных дорожек в жилых комплексах, домах отдыха, санаториях. При необходимости конструкции поверх слоя цинка могут окрашиваться порошковой краской.

28/29 Несмотря на минималистичный дизайн, опоры этой разновидности могут использоваться для освещения пешеходных дорожек в жилых комплексах, домах отдыха, санаториях. При необходимости конструкции поверх слоя цинка могут окрашиваться порошковой краской.

29/29 Благодаря фланцевому способу монтажа упрощается процесс установки опоры на улицах с уже построенной инфраструктурой. При повреждении наземной части ствол можно демонтировать с закладной детали и установить новый без повторного устройства фундамента. Поэтому при необходимости замены изображённой на фото опоры живая изгородь не будет повреждена.
