Кронштейн для прожекторных светильников Т-образный (серия 14)
  • Заложена в проект: 3118 раз
* Базовая цена для вас может быть дешевле, позвоните в отдел продаж

Примеры использования

Описание

Кронштейн для прожекторных светильников “Т-образный” представляет собой надежную конструкцию с лаконичным дизайном. В результате он не бросается в глаза, что позволяет использовать его для любых объектов, не нарушая гармонию архитектуры. На кронштейне может разместиться от одного до восьми прожекторов. Также его можно использовать для монтажа громкоговорителей.

При изготовлении “Т-образных” кронштейнов уделено максимум внимания их прочности и долговечности, поэтому они выполнены из трубопроката лучших марок от передовых российских производителей. Для защиты от коррозии используется горячее цинкование, позволяющее изделию сохранять первоначальный вид несколько десятков лет. Кроме того, за дополнительную плату может быть выполнена покраска тем или иным лакокрасочным материалом. Это позволит сделать изделие не только еще более привлекательным, но и более долговечным.

В ассортименте имеются “Т-образные” светильники различных размеров, предназначенные для разного количества прожекторов. Кроме того, существуют модификации для граненых и круглоконических опор. В результате можно заказать конструкцию для любых ваших задач.

Список моделей

Кронштейны серии 14 под один прожектор на круглоконические и граненые опоры

Наименование Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
14.П1-0,2-0-Ф1 7,0 ИО04 4,5
14.П1-0,2-0-Ф3 16,0 ГО(ЖО)29 6,1
14.П1-0,2-0-Ф5 40,0 ЖСУ22-004-1000 7,2


Кронштейны серии 14 под два прожектора на круглоконические и граненые опоры

Обозначение Параметры Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
H, мм B, мм D, мм d, мм
14.П2-0,2-0,2-Ф1 200 200 60 48 7 ИО04 7,5
14.П2-0,2-0,3-Ф3 200 300 76 60 16 ГО(ЖО)29 9
14.П2-0,2-0,35-Ф6 200 350 135 76 14,1
14.П2-0,2-0,5-Ф5 200 500 100 76 40 ЖСУ22-004-1000 17,7
14.П2(ЖСУ-22)-0,2-0,5-/180-Ф3 200 500 76 60 ЖСУ-22 15,5
14.П2(HORO 1000)-0,2-0,5-/180-Ф4 200 500 100 60 HORO 1000 16,2
14.П2-0,2-0,5-Ф16 200 500 135 60 16,8


Кронштейны серии 14 под три прожектора круглоконические и граненые опоры

Обозначение Параметры Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
H, мм B, мм D, мм d, мм
14.П3-0,2-0,3-Ф1 200 300 60 48 7 ИО04 7,8
14.П3-0,2-0,5-Ф3 200 500 76 60 16 ГО(ЖО)29 13,8
14.П3-0,2-0,5-Ф4 200 500 100 60 14,1
14.П3-0,2-0,6-Ф5 200 600 100 76 40 ЖСУ22-004-1000 19,5
14.П3-0,2-0,7-Ф16 200 700 135 60 26,3


Кронштейны серии 14 под четыре прожектора на круглоконические и граненые опоры

Обозначение Параметры Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
H, мм B, мм D, мм d, мм
14.П4-0,2-0,95-Ф5 200 950 100 76 16 ГО(ЖО)29 22,6
14.П4-0,2-0,95-Ф3 200 950 76 60 17,6
14.П4(ГО29)-0,2-0,95-Ф3 200 950 76 60 ГО(ЖО)29 20,9
14.П4-0,2-1,05-Ф7 200 1005 135 89 40 ЖСУ22-004-1000 35,5


Кронштейны серии 14 под пять прожекторов в 2 ряда на круглоконические и граненые опоры

Наименование Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
14.П5-0,2-0,35-Ф1 7 ИО04 8,5
14.П5-0,2-0,55-Ф3 16 ГО(ЖО)29 21
14.П5-0,2-0,6-Ф5 40 ЖСУ22-004-1000 33


* Размеры могут меняться под конкретный тип прожектора


Кронштейны серии 14 под восемь прожекторов в 2 ряда на круглоконические и граненые опоры

Наименование Максимальная масса
каждого прожектора, кг
Базовый прожектор Масса, кг (не более)
14.П8-0,2-0,95-Ф5 16 ГО(ЖО)29 28
14.П8-0,2-1,05-Ф7 40 ЖСУ22-004-1000 43


* Размеры могут меняться под конкретный тип прожектора

Установка

Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.

Кронштейны данной серии могут устанавливаться на опоры всех типов.

Галерея

Кронштейн серии 14 для одного прожектора на опоре НФ во дворе жилого дома г.Красногорск, Московская обл. 1/18 Кронштейн серии 14 для одного прожектора на опоре НФ во дворе жилого дома г.Красногорск, Московская обл.
Кронштейны серии 14 позволяют размещать до 3х и более прожекторов. На данной опоре установлен кронштейн 14.П5-0,2-0,55-ФЗ 2/18 Кронштейны серии 14 позволяют размещать до 3х и более прожекторов. На данной опоре установлен кронштейн 14.П5-0,2-0,55-ФЗ
Опора марки НФ покрашена в черный цвет, чтобы вся конструкция выглядела более красиво и гармонично прожекторный кронштейн также был окрашен черной порошковой краской. 3/18 Опора марки НФ покрашена в черный цвет, чтобы вся конструкция выглядела более красиво и гармонично прожекторный кронштейн также был окрашен черной порошковой краской.
Территория выставочного центра ВДНХ в г.Москва освещается множеством световых приборов установленных на Т-образные кронштейны. 4/18 Территория выставочного центра ВДНХ в г.Москва освещается множеством световых приборов установленных на Т-образные кронштейны.
Высота ствола кронштейна 0.8м, вылет - 1,2м . Проведена антикоррозийная обработка методом горячего цинкования. 5/18 Высота ствола кронштейна 0.8м, вылет - 1,2м . Проведена антикоррозийная обработка методом горячего цинкования.
Т-образный кронштейн 14.П4-0,2-0,95-Ф5 закреплен на граненой металлической опоре на территории прилегающей к стадиону Нижний Новгород. 6/18 Т-образный кронштейн 14.П4-0,2-0,95-Ф5 закреплен на граненой металлической опоре на территории прилегающей к стадиону Нижний Новгород.
Прожекторные кронштейны серии 14 устанавливаются как на граненые опоры так и трубчатые. 7/18 Прожекторные кронштейны серии 14 устанавливаются как на граненые опоры так и трубчатые.
Благодаря размещению осветительных приборов на прожекторном кронштейне пучок света получается равномерно рассеянным и достаточно большим, что подходит для освещения объемных территорий. 8/18 Благодаря размещению осветительных приборов на прожекторном кронштейне пучок света получается равномерно рассеянным и достаточно большим, что подходит для освещения объемных территорий.
Посадочный размер трубы может составлять от 48мм до 60мм. При весе кронштейнов от 4,5 до 43кг 9/18 Посадочный размер трубы может составлять от 48мм до 60мм. При весе кронштейнов от 4,5 до 43кг
Равномерное цинковое покрытие позволяет увеличить срок эксплуатации Т-образного кронштейна до 25 лет. 10/18 Равномерное цинковое покрытие позволяет увеличить срок эксплуатации Т-образного кронштейна до 25 лет.
Прожекторный кронштейн серии 14 не только функционален, но и имеет лаконичный дизайн, что расширяет применяемость данного изделия. 11/18 Прожекторный кронштейн серии 14 не только функционален, но и имеет лаконичный дизайн, что расширяет применяемость данного изделия.

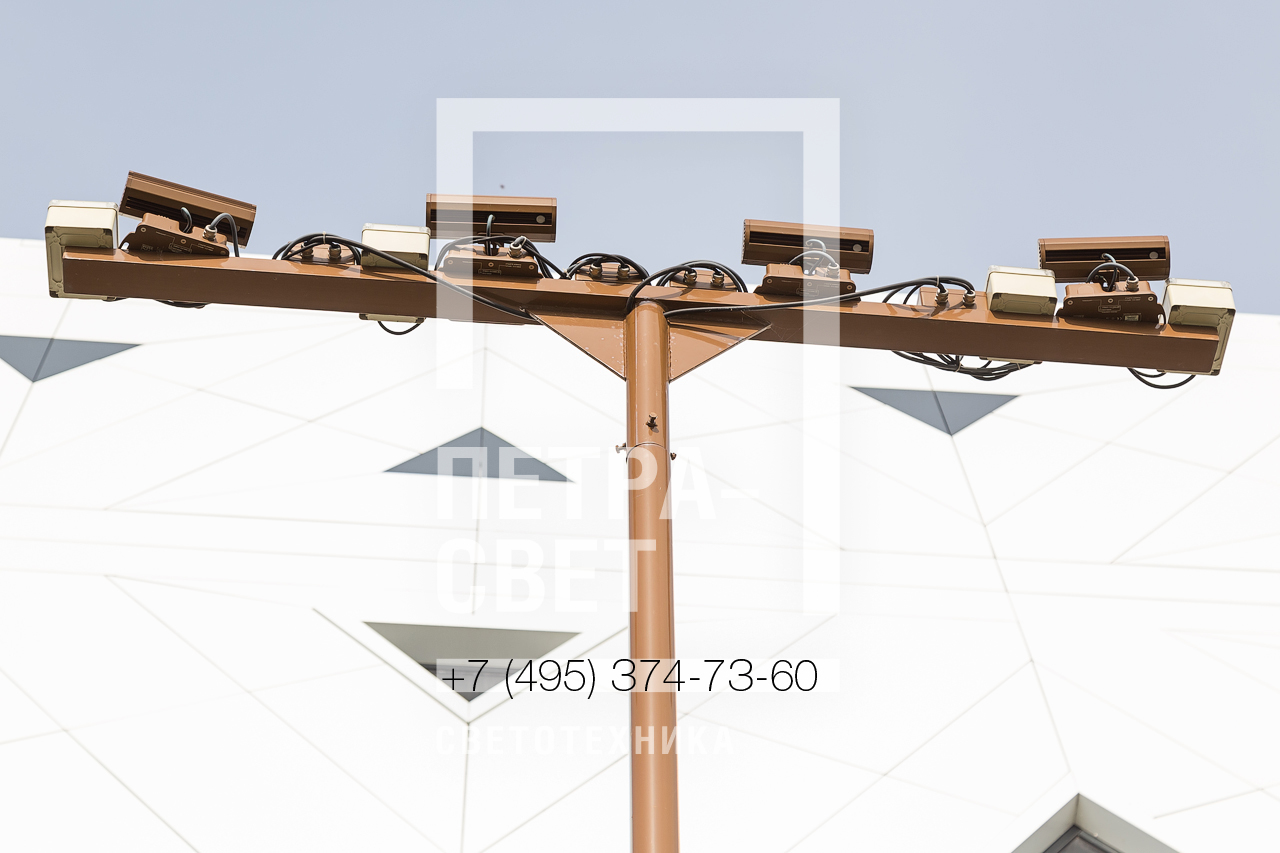

На прожектор серии 14 устанавливаются не только прожекторы но и блоки ПРА. 12/18 На прожектор серии 14 устанавливаются не только прожекторы но и блоки ПРА.

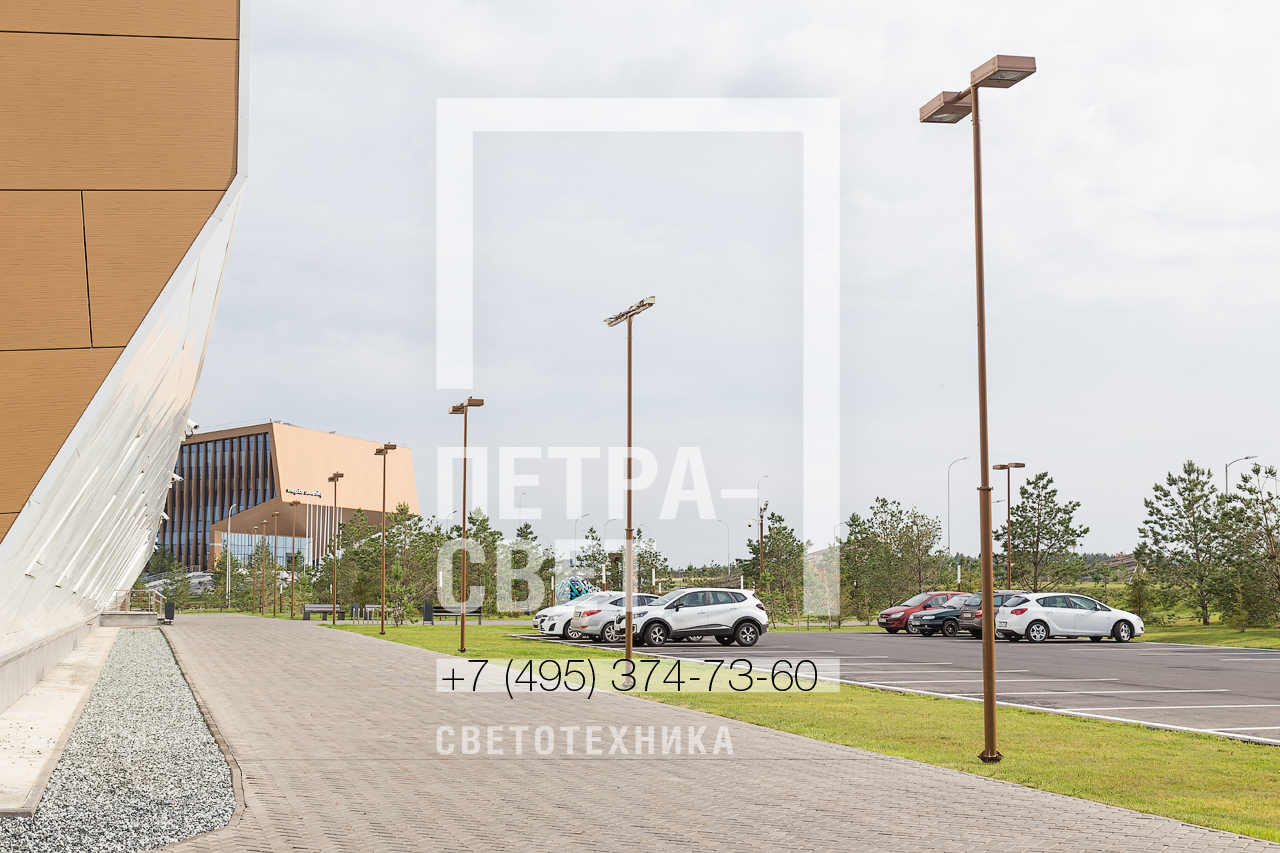

Т-образный кронштейн для трубчатой опоры. Оцинкован и покрыт порошковой краской коричневого цвета. 13/18 Т-образный кронштейн для трубчатой опоры. Оцинкован и покрыт порошковой краской коричневого цвета.
За счет простоты дизайна Т-образные кронштейны могут даже использоваться в качестве декоративного элемента на парковой опоре. 14/18 За счет простоты дизайна Т-образные кронштейны могут даже использоваться в качестве декоративного элемента на парковой опоре.
Т-образный кронштейн длиной 1.6м , усиленный ребрами жесткости и покрашенный порошковой краской. 15/18 Т-образный кронштейн длиной 1.6м , усиленный ребрами жесткости и покрашенный порошковой краской.
В данном случае прожекторы установлены не на верх Т-образный кронштейн, а сбоку, в ствол трубы кронштейна. Такой вариант размещения позволяет сделать угол освещения шире. 16/18 В данном случае прожекторы установлены не на верх Т-образный кронштейн, а сбоку, в ствол трубы кронштейна. Такой вариант размещения позволяет сделать угол освещения шире.
На кронштейны серии 14 устанавливаются не только проектора, но и громкоговорители, а также камеры видеонаблюдения. 17/18 На кронштейны серии 14 устанавливаются не только проектора, но и громкоговорители, а также камеры видеонаблюдения.
Прожекторы крепятся к Т-образным кронштейнам по средствам гаек и болтов. В некоторых случаях для большей фиксации светильника применяют и пластиковые хомуты. 18/18 Прожекторы крепятся к Т-образным кронштейнам по средствам гаек и болтов. В некоторых случаях для большей фиксации светильника применяют и пластиковые хомуты.
